PARTS119 부품 가이드적용차량 15대순정 OEM 호환

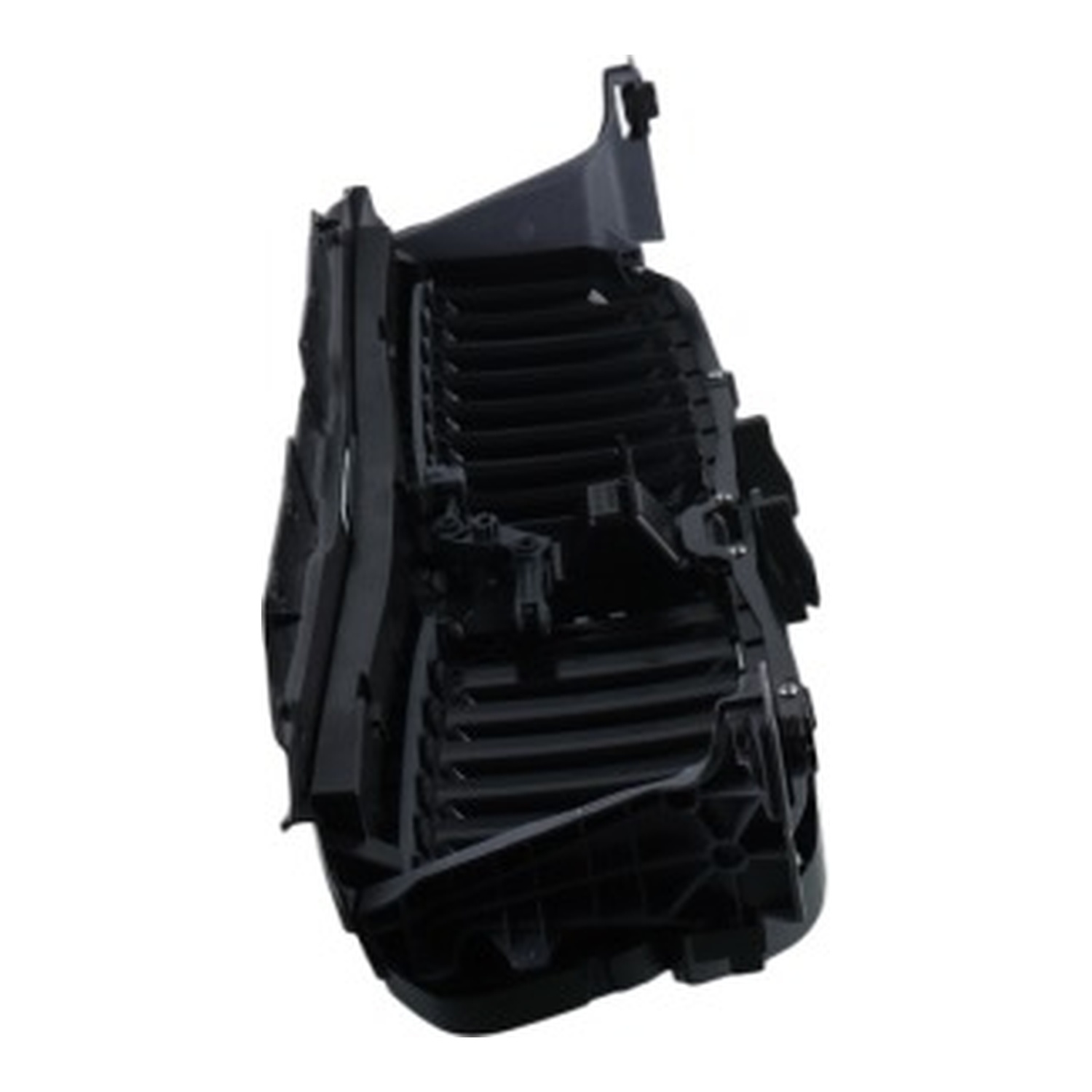

그릴 (액티브 에어 플랩 포함)
차량 전면부의 공기 흐름을 조절하여 엔진 냉각 효율 및 공기 역학 성능을 향상시키고, 엔진 예열 시간을 단축합니다.
혹시 요즘 내 차에 이런 증상 있으신가요?
☐ “차가 막히면 엔진 온도가 올라가요”
☐ “주차 후 팬 소리가 너무 커요”
☐ “엔진 경고등이 떴어요”
하나라도 해당된다면 이 부품을 의심해 보세요 — 아래에서 증상별 심각도·자가진단·예상 공임까지 확인할 수 있습니다
01적용 차량총 15개 · 1개 제조사
BMW · 15종 ▾
| 차량 | 세대·구분 | 연식 | 사양 |
|---|
5시리즈 M5 | F90 | 17~ | 세단xDrive휘발유 |
5시리즈 M5 Comp | F90 | 18~ | 세단xDrive휘발유 |
5시리즈 M550d | F90 | 17~ | 세단xDrive디젤 |
5시리즈 M550i | F90 | 19~ | 세단xDrive휘발유 |
5시리즈 520d | G30 | 16~ | 세단xDrive디젤 |
5시리즈 520d | G30 | 16~ | 세단후륜디젤 |
5시리즈 520i | G30 | 17~21 | 세단후륜휘발유 |
5시리즈 523d MHEV | G30 | 19~ | 세단xDrive디젤/전기 |
5시리즈 523d MHEV | G30 | 20~ | 세단후륜디젤/전기 |
5시리즈 530d | G30 | 16~20 | 세단후륜디젤 |
5시리즈 530e | G30 | 19~ | 세단후륜휘발유/전기 |
5시리즈 530i | G30 | 16~22 | 세단xDrive휘발유 |
5시리즈 530i | G30 | 16~22 | 세단후륜휘발유 |
5시리즈 540i | G30 | 16~22 | 세단xDrive휘발유 |
5시리즈 540i MHEV | G30 | 20~ | 세단xDrive휘발유/전기 |
02순정 OEM · 호환 품번2개
BMW 51747474368BMW 51747497279
내 차에 맞는지 30초 만에 직접 확인하세요
네이버에서 파츠119를 검색해 접속한 뒤, 차대번호(VIN)로 검색하면 내 차에 장착 가능한 부품만 바로 조회됩니다.
1 네이버에 '파츠119' 검색
2 차대번호 17자리 입력
3 내 차 전용 부품 확인
· 차대번호는 차량등록증 또는 보닛·운전석 문 안쪽에서 확인할 수 있습니다. 조회가 어려우시면 카카오톡 파츠119 1:1 문의로 도와드립니다.
03이 부품 고장 증상차주가 실제 느끼는 증상
엔진 과열 (특히 정체 구간)●●●●● 심각도 4
“차가 막히면 엔진 온도가 올라가요 · 정체 시 엔진이 뜨거워져요 · 냉각수 온도가 높아요”
방치 시 엔진 과열로 인한 헤드 개스킷 손상 등 심각한 엔진 손상 발생 가능성이 있습니다.
냉각 팬 소음 (제트 엔진 소리)●●●●● 심각도 3
“주차 후 팬 소리가 너무 커요 · 엔진룸에서 비행기 이륙하는 소리가 나요 · 냉각 팬이 계속 시끄럽게 돌아요”
방치 시 엔진 과열의 전조 증상일 수 있으며, 장기적으로 엔진 부하 증가 및 관련 부품 손상을 유발할 수 있습니다.
체크 엔진 경고등 점등●●●●● 심각도 2
“엔진 경고등이 떴어요 · 계기판에 노란색 엔진 모양 불이 들어왔어요”
방치 시 다른 심각한 엔진 문제의 징후일 수 있으며, 정확한 원인 진단이 지연될 수 있습니다.
전면부에서 덜그럭거리는 소음●●●●● 심각도 2
“앞에서 달그락거리는 소리가 나요 · 주행 중에 덜컹거리는 소리가 들려요”
방치 시 고착된 셔터나 파손된 부품으로 인해 추가적인 손상이 발생할 수 있습니다.
연비 저하●●●●● 심각도 1
“기름을 너무 많이 먹는 것 같아요 · 연비가 갑자기 나빠졌어요”
방치 시 지속적인 연료비 증가를 초래합니다.
04주요 고장 원인
- 플라스틱 부품의 부식 및 노화
- 작동 모터 손상 (액추에이터 고장)
- 이물질 끼임 (나뭇잎, 도로 파편 등)
- 외부 충격으로 인한 셔터 블레이드 파손
05정비 정보 · 예상 공임
그릴 (액티브 에어 플랩 포함) 교환약 15~30만원약 1.5~3시간
· 위 공임은 일반적인 참고 금액입니다. 실제 비용은 정비소·지역·차량 연식과 부품 상태(고착·부식 등)에 따라 달라질 수 있습니다.
· 정확한 견적은 가까운 정비소에서 확인하시기 바랍니다.
06관련 진단 코드 (OBD)
P05B1액티브 그릴 셔터 'A' 위치 센서 회로 범위/성능 문제
P05AE액티브 그릴 셔터 'A' 제어 회로/단선
P05A0액티브 그릴 셔터 'A' 제어 회로 성능 문제
P05A1액티브 그릴 셔터 'A' 제어 회로 낮음
U0284액티브 그릴 셔터 제어 모듈과의 통신 손실
138224BMW 특정 코드: 액티브 그릴 셔터 오작동
07함께 점검하면 좋은 부품
라디에이터 — 그릴 셔터 고착으로 인한 엔진 과열 시 라디에이터 손상 가능성
냉각 팬 — 그릴 셔터 고착으로 인한 과도한 작동으로 냉각 팬 수명 단축 가능성
범퍼 — 그릴 교체 시 범퍼 탈거가 필요할 수 있으며, 범퍼 손상 시 함께 교체 고려
08간단 자가 진단
시동 후 그릴 셔터 작동 육안 확인시동 후 엔진이 뜨거울 때 그릴 셔터가 열리지 않거나, 닫힌 상태로 고착되어 있는 경우.
그릴 셔터 주변 이물질 확인그릴 셔터 블레이드 사이에 나뭇잎, 먼지, 기타 이물질이 끼어 있는 경우.
09헷갈리기 쉬운 부품 (감별)
냉각수 펌프 유사: 엔진 과열, 냉각 팬 소음냉각수 펌프 고장 시 냉각수 누수, 냉각수 부족 경고등이 동반될 수 있습니다. 그릴 셔터는 물리적인 움직임 불량이나 고착 여부를 육안으로 확인할 수 있습니다.
라디에이터 유사: 엔진 과열, 냉각 팬 소음라디에이터 손상 시 냉각수 누수, 라디에이터 핀 손상 등이 육안으로 확인될 수 있습니다. 그릴 셔터는 작동 여부를 확인합니다.
서모스탯 유사: 엔진 과열서모스탯 고장 시 냉각수 순환 불량으로 인한 과열이 발생하며, 그릴 셔터와는 직접적인 관련이 적습니다. 진단 장비를 통해 서모스탯 작동 여부를 확인할 수 있습니다.
10구매 시 주의
같은 차종이라도 연식·엔진에 따라 장착되는 부품이 다를 수 있습니다. 구매 전 차대번호(VIN) 검색으로 내 차에 맞는 부품인지 꼭 확인해 주세요.
자주 하는 실수- 연식에 맞지 않는 그릴 (LCI 전후)
- 액티브 에어 플랩 기능이 없는 일반 그릴 구매
※ 정비 정보 면책 안내
· 본 페이지의 고장 증상·원인·정비 및 공임 정보는 일반적인 참고 자료로, 차종·연식·차량 상태에 따라 실제와 다를 수 있습니다.
· 정확한 고장 진단과 부품 교환 여부는 반드시 숙련된 정비사의 점검을 통해 확인하시기 바랍니다.
· 본 자료만을 근거로 한 자가 진단·정비로 발생하는 문제에 대해서는 당사가 책임지지 않습니다.
