PARTS119 부품 가이드적용차량 15대순정 OEM 호환

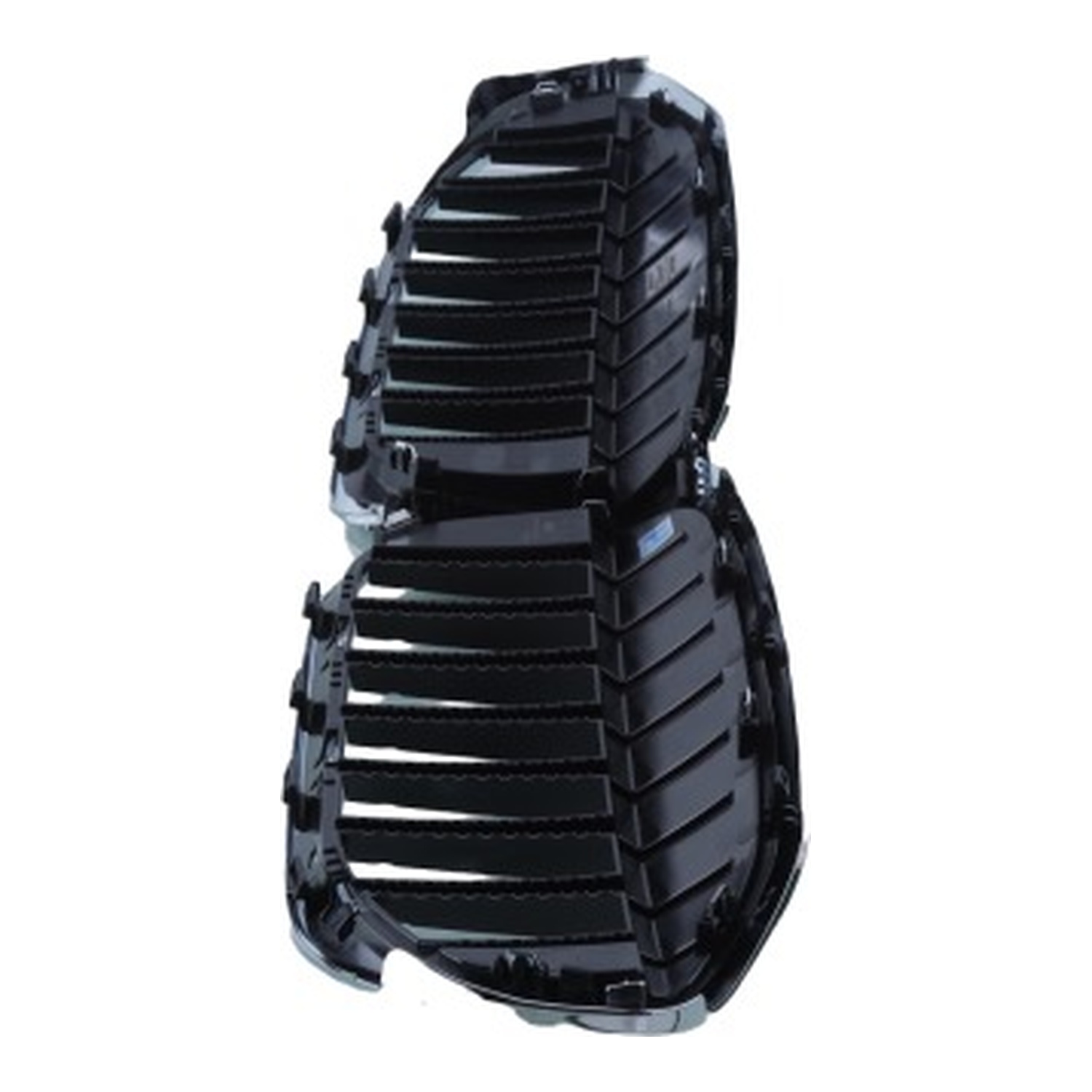

라디에이터 그릴
차량 전면부의 미관을 담당하며, 하단 그릴의 액티브 에어 플랩은 엔진 냉각을 위해 공기 흐름을 조절합니다.
혹시 요즘 내 차에 이런 증상 있으신가요?
☐ “냉각수 온도가 너무 높아요”
☐ “엔진 팬 소리가 비행기 이륙하는 소리 같아요”
☐ “엔진 경고등이 떴어요”
하나라도 해당된다면 이 부품을 의심해 보세요 — 아래에서 증상별 심각도·자가진단·예상 공임까지 확인할 수 있습니다
01적용 차량총 15개 · 1개 제조사
BMW · 15종 ▾
| 차량 | 세대·구분 | 연식 | 사양 |
|---|
3시리즈 320d | G20 | 18~ | 세단후륜디젤 |
3시리즈 320d | G20 | 18~20 | 세단xDrive디젤 |
3시리즈 320d MHEV | G20 | 20~ | 세단후륜디젤/전기 |
3시리즈 320i | G20 | 19~ | 세단후륜휘발유 |
3시리즈 330e | G20 | 19~ | 세단후륜휘발유/전기 |
3시리즈 330i | G20 | 18~ | 세단xDrive휘발유 |
3시리즈 330i | G20 | 18~ | 세단후륜휘발유 |
3시리즈 320d | G21 | 19~20 | 왜건후륜디젤 |
3시리즈 320d MHEV | G21 | 20~ | 왜건후륜디젤/전기 |
3시리즈 320e | G21 | 20~ | 왜건후륜휘발유/전기 |
3시리즈 320i | G21 | 20~ | 왜건후륜휘발유 |
3시리즈 M340i | G21 | 19~ | 왜건xDrive휘발유 |
3시리즈 M340i MHEV | G21 | 20~ | 왜건xDrive휘발유/전기 |
3시리즈 M3 Comp | G80 | 21~ | 세단xDrive휘발유 |
3시리즈 M340i | G80 | 19~ | 세단후륜휘발유 |
02순정 OEM · 호환 품번4개
BMW 51137449432BMW 51137457041BMW 51138072085BMW 51138072086
내 차에 맞는지 30초 만에 직접 확인하세요
네이버에서 파츠119를 검색해 접속한 뒤, 차대번호(VIN)로 검색하면 내 차에 장착 가능한 부품만 바로 조회됩니다.
1 네이버에 '파츠119' 검색
2 차대번호 17자리 입력
3 내 차 전용 부품 확인
· 차대번호는 차량등록증 또는 보닛·운전석 문 안쪽에서 확인할 수 있습니다. 조회가 어려우시면 카카오톡 파츠119 1:1 문의로 도와드립니다.
03이 부품 고장 증상차주가 실제 느끼는 증상
엔진 과열●●●●● 심각도 4
“냉각수 온도가 너무 높아요 · 계기판에 엔진 과열 경고등이 떠요”
방치 시 엔진 손상, 헤드 가스켓 손상 등 심각한 엔진 문제를 초래할 수 있습니다.
냉각 팬 소음이 커짐●●●●● 심각도 3
“엔진 팬 소리가 비행기 이륙하는 소리 같아요 · 주차 중이나 정차 시 팬 소리가 너무 커요”
방치 시 엔진 과열로 이어질 수 있으며, 장기적으로 엔진 손상을 유발할 수 있습니다.
체크 엔진 경고등 점등●●●●● 심각도 3
“엔진 경고등이 떴어요 · 계기판에 주황색 엔진 모양 불이 들어왔어요”
방치 시 배출가스 검사 불합격, 다른 잠재적인 문제의 신호일 수 있습니다.
에어컨 성능 저하●●●●● 심각도 2
“에어컨이 시원하지 않아요 · 정차 중에 에어컨 바람이 미지근해요”
방치 시 불편함을 유발하며, 에어컨 시스템에 과부하를 줄 수 있습니다.
04주요 고장 원인
- 액티브 그릴 셔터 액추에이터 고장
- 플라스틱 연결부 파손 또는 마모
- 도로 이물질(돌, 파편 등) 유입으로 인한 셔터 걸림 또는 파손
- 혹한기 결빙으로 인한 셔터 작동 불량
05정비 정보 · 예상 공임
라디에이터 그릴 (키드니 그릴) 교환약 10~20만원약 1~2시간
액티브 그릴 셔터 (상단 또는 하단) 교환약 20~40만원약 2~4시간
· 위 공임은 일반적인 참고 금액입니다. 실제 비용은 정비소·지역·차량 연식과 부품 상태(고착·부식 등)에 따라 달라질 수 있습니다.
· 정확한 견적은 가까운 정비소에서 확인하시기 바랍니다.
06관련 진단 코드 (OBD)
138224액티브 냉각 공기 플랩 제어 (AKKS), 하한 미감지
138225액티브 냉각 공기 플랩 제어 (AKKS), 상한 미감지
P05B0액티브 그릴 에어 셔터 'A' 제어 회로/개방
P05A1액티브 그릴 에어 셔터 'A' 성능/고착 꺼짐
P059F액티브 그릴 에어 셔터 'A' 성능/고착 꺼짐
07함께 점검하면 좋은 부품
프론트 범퍼 — 액티브 그릴 셔터 교체 시 범퍼 탈거가 필요하며, 손상 시 함께 교체될 수 있습니다.
냉각수 — 액티브 그릴 셔터 고장으로 인한 엔진 과열 시 냉각수 점검 및 보충이 필요할 수 있습니다.
냉각 팬 — 액티브 그릴 셔터 고장으로 인해 냉각 팬이 과도하게 작동하여 수명이 단축될 수 있습니다.
08간단 자가 진단
육안 검사그릴 살대가 파손되었거나, 셔터가 열리거나 닫히지 않고 고착된 경우.
시동 후 셔터 작동 확인시동을 걸거나 주행 조건에 따라 셔터가 열리고 닫히는지 확인. 작동하지 않거나 비정상적으로 움직이면 문제.
09헷갈리기 쉬운 부품 (감별)
냉각 팬 유사: 냉각 팬 소음, 엔진 과열액티브 그릴 셔터의 작동 여부를 육안으로 확인하고, 진단 장비를 통해 셔터 관련 오류 코드를 확인합니다. 셔터가 정상 작동하는데도 팬 소음이나 과열이 발생하면 냉각 팬 자체의 문제일 수 있습니다.
워터 펌프 유사: 엔진 과열, 냉각수 누수워터 펌프 고장은 주로 냉각수 누수와 함께 발생하며, 액티브 그릴 셔터는 외관상 파손이나 작동 불량이 확인됩니다. 진단 장비로 관련 오류 코드를 확인하여 구분합니다.
라디에이터 유사: 엔진 과열, 냉각수 누수라디에이터 자체의 누수나 손상이 있는지 확인합니다. 액티브 그릴 셔터 고장은 공기 흐름 문제로 인한 과열이며, 라디에이터 자체의 물리적 손상과는 다릅니다.
10구매 시 주의
같은 차종이라도 연식·엔진에 따라 장착되는 부품이 다를 수 있습니다. 구매 전 차대번호(VIN) 검색으로 내 차에 맞는 부품인지 꼭 확인해 주세요.
자주 하는 실수- 액티브 그릴 셔터 고장인데 단순 키드니 그릴만 구매하는 경우
- 연식 또는 차종에 맞지 않는 그릴을 구매하는 경우
※ 정비 정보 면책 안내
· 본 페이지의 고장 증상·원인·정비 및 공임 정보는 일반적인 참고 자료로, 차종·연식·차량 상태에 따라 실제와 다를 수 있습니다.
· 정확한 고장 진단과 부품 교환 여부는 반드시 숙련된 정비사의 점검을 통해 확인하시기 바랍니다.
· 본 자료만을 근거로 한 자가 진단·정비로 발생하는 문제에 대해서는 당사가 책임지지 않습니다.
내 차에 맞는 부품, 이렇게 찾으세요
