덜컹거림, 하부 소음… ‘서브프레임’ 문제일 수 있습니다.

“차가 덜컹거려요”, “핸들이 흔들려요”, “하부에서 찌그덕거리는 소리가 계속 나요.” 이러한 증상을 겪고 계신다면, 차량의 핵심 구조 부품인 서브프레임의 문제를 의심해 볼 필요가 있습니다. 특히 도요타 야리스 1.3 VVT-i와 같은 소형 해치백 모델에서 노후 또는 외부 충격으로 인한 서브프레임 손상은 운전자가 직접 체감할 수 있는 다양한 이상 증상을 유발합니다. 이번 글에서는 도요타의 여러 소형 모델에 적용되는 서브프레임, 특히 순정 OEM 품번 51201-0H011 부품과 관련된 증상, 고장 원인, 그리고 현명한 정비 방법에 대해 상세히 알아보겠습니다.

서브프레임 관련 고장코드, 직접적인 코드는 드뭅니다.

많은 분들이 차량 이상 시 가장 먼저 고장 코드를 떠올리시지만, 서브프레임과 같은 차체 구조 부품의 손상은 일반적으로 OBD-II 시스템에 직접적인 고장 코드를 생성하지 않습니다. 서브프레임은 엔진, 변속기, 서스펜션, 스티어링 랙 등 다양한 기계적 부품을 지지하는 역할을 하므로, 손상 시 주변 부품에 간접적인 영향을 미쳐 다른 부품의 고장 코드를 유발할 수는 있습니다. 예를 들어, 서브프레임 변형으로 인해 ABS 센서 배선이 당겨지거나 손상될 경우 ABS 관련 코드가 뜰 수 있지만, 이는 서브프레임 자체의 코드가 아닙니다. 따라서 서브프레임 문제는 대부분 운전자의 감각이나 육안 점검, 그리고 전문 진단 장비를 통한 하부 점검으로 발견됩니다.

차량의 뼈대, 서브프레임의 핵심 역할

서브프레임은 차량의 하부에 장착되어 엔진, 변속기, 서스펜션, 스티어링 랙 등 핵심 동력 및 조향 장치를 통합적으로 지지하는 강성 프레임입니다. 단순히 부품들을 고정하는 것을 넘어, 주행 중 발생하는 충격과 진동을 흡수하고, 차체 강성을 보강하여 안정적인 핸들링과 승차감을 제공하는 중요한 역할을 합니다. 또한, 사고 발생 시 충격을 분산하고 흡수하여 탑승자의 안전을 보호하는 1차적인 방어선 역할도 수행합니다. 도요타의 소형 차량들, 예를 들어 야리스 1.3 VVT-i 모델 등에서 사용되는 순정 OEM 품번 51201-0H011 서브프레임은 이러한 복합적인 기능을 수행하도록 설계된 핵심 안전 부품입니다.

서브프레임 손상, 이런 증상에 주목하세요.

서브프레임 손상은 다양한 주행 이상 증상으로 나타나며, 방치 시 심각한 안전 문제로 이어질 수 있습니다.

• 덜컹거림 및 차체 진동: 특히 과속방지턱, 포트홀 등 요철 구간 통과 시 하부에서 심한 덜컹거림이나 불쾌한 진동이 느껴진다면 서브프레임 마운트 부싱 손상이나 서브프레임 자체의 변형을 의심해야 합니다.
• 하부 소음: 저속 주행 시, 또는 핸들을 돌릴 때 ‘찌그덕’, ‘텅텅’, ‘삐걱’거리는 금속성 마찰음이나 둔탁한 소음이 발생할 수 있습니다. 이는 서브프레임과 연결된 부품들의 유격이나 서브프레임 자체의 균열로 인해 발생합니다.
• 핸들 유격 및 조향 불안정: 서브프레임이 스티어링 랙을 제대로 지지하지 못하면 핸들에 유격이 생기거나, 직진 주행 시에도 차량이 한쪽으로 쏠리는 현상이 발생할 수 있습니다. 이는 조향 정밀도를 떨어뜨려 운전 피로도를 증가시키고 위험한 상황을 초래할 수 있습니다.
• 타이어 편마모: 서스펜션 지지 불량으로 인해 휠 얼라인먼트가 틀어지면서 특정 타이어만 비정상적으로 마모되는 편마모 현상이 나타날 수 있습니다. 이는 타이어 수명을 단축시키고 제동 성능에도 악영향을 줍니다.
• 고속 주행 불안정: 차체 강성 저하로 인해 고속 주행 시 차량이 불안정하게 흔들리거나, 안정감이 현저히 떨어지는 느낌을 받을 수 있습니다. 이는 사고로 직결될 수 있는 매우 위험한 증상입니다.

이러한 증상들을 무시하고 방치할 경우, 서브프레임 손상이 가속화되어 엔진, 변속기, 서스펜션 등 주변 부품의 손상으로 이어질 수 있으며, 최악의 경우 주행 중 서브프레임이 파손되어 차량의 제어가 불가능해지는 심각한 안전사고를 유발할 수 있습니다.

서브프레임 고장의 주요 원인

서브프레임은 견고하게 설계된 부품이지만, 다음과 같은 원인으로 손상될 수 있습니다.

• 외부 충격: 과속방지턱을 강하게 넘거나, 깊은 포트홀에 빠지거나, 경미한 접촉 사고 등 외부로부터의 강한 충격은 서브프레임의 변형, 균열, 또는 마운트 부싱 손상을 유발하는 가장 흔한 원인입니다.
• 시간 경과 및 노후: 오랜 시간 주행하면서 발생하는 반복적인 스트레스와 진동, 그리고 환경적 요인으로 인해 금속 피로가 누적되거나 마운트 부싱이 경화되어 제 기능을 상실할 수 있습니다.
• 부식: 염화칼슘이 많이 사용되는 겨울철 도로 주행이나 습기가 많은 환경에 장기간 노출될 경우, 서브프레임에 부식이 발생하여 강성이 약화될 수 있습니다. 특히 용접 부위나 볼트 체결 부위의 부식은 구조적 안정성을 심각하게 저해합니다.
• 잘못된 정비: 차량 리프팅 시 서브프레임에 부적절한 지지점을 사용하거나, 비전문적인 방식으로 작업할 경우 서브프레임에 의도치 않은 손상을 줄 수 있습니다.

간단한 자가진단, 하지만 전문점 진단이 필수입니다.

서브프레임은 육안으로 확인하기 어려운 위치에 있고, 손상 여부 판단이 전문성을 요하므로 자가진단에는 한계가 있습니다. 하지만 다음과 같은 방법으로 기본적인 확인은 가능합니다.

• 육안 검사: 안전한 곳에 차량을 정차하고, 가능하다면 차량 하부를 비춰보아 서브프레임의 변형, 균열, 심한 부식 여부를 확인합니다. 특히 서브프레임과 차체가 연결되는 마운트 부위의 고무 부싱이 찢어지거나 경화되었는지 살펴보세요. (단, 반드시 안전에 유의하며 작업해야 합니다.)
• 주행 중 증상 확인: 위에서 언급된 덜컹거림, 소음, 핸들링 변화 등의 증상이 나타나는지 주의 깊게 관찰합니다. 특정 상황(요철 통과, 회전 등)에서 증상이 더욱 두드러지는지 확인하는 것이 중요합니다.

이러한 자가진단은 어디까지나 참고용이며, 정확한 진단과 안전을 위해서는 반드시 숙련된 정비사의 전문적인 점검을 받아야 합니다. 리프트를 사용하여 하부를 정밀하게 점검하고, 필요한 경우 특수 장비를 사용하여 서브프레임의 뒤틀림이나 변형 정도를 측정해야 합니다.

서브프레임 교체 시기, 공임 및 난이도

서브프레임은 일반적으로 예방 차원에서 교체하는 부품이 아니며, 주로 외부 충격으로 인한 변형, 심각한 균열, 또는 심한 부식으로 인해 구조적 안정성이 저해되었을 때 교체가 필요합니다. 손상 발견 시에는 지체 없이 교체하는 것이 안전을 위해 필수적입니다.

공임: 서브프레임 교체는 차량의 엔진, 변속기, 서스펜션, 스티어링 랙 등 대부분의 하부 주요 부품을 탈거해야 하는 대규모 작업입니다. 따라서 작업 시간이 길고 고도의 전문성이 요구되므로 공임이 상당히 높게 책정될 수 있습니다. 정확한 공임은 차량 모델, 정비소의 정책, 그리고 주변 부품의 손상 여부에 따라 달라지므로, 반드시 여러 정비소에 문의하여 견적을 받아보는 것이 좋습니다.

난이도: 서브프레임 교체는 정비 난이도가 ‘매우 높음’에 해당합니다. 전문적인 리프트, 특수 공구, 그리고 차량 구조에 대한 깊은 이해가 필수적입니다. DIY로는 절대 시도할 수 없는 작업이며, 반드시 숙련된 전문 정비사에게 맡겨야 합니다. 부적절한 작업은 안전 문제와 직결될 수 있습니다.

함께 점검할 부품 및 감별 진단

서브프레임 손상과 유사한 증상을 유발하거나, 서브프레임과 함께 손상될 수 있는 부품들이 많습니다. 따라서 정확한 진단을 위해서는 다음과 같은 부품들도 함께 점검해야 합니다.

• 엔진 마운트 및 미션 마운트: 엔진과 변속기를 지지하는 고무 부품으로, 손상 시 진동과 소음을 유발하여 서브프레임 증상과 혼동될 수 있습니다.
• 로어암, 스테빌라이저 링크/부싱: 서스펜션의 주요 부품으로, 손상 시 하부 소음, 덜컹거림, 조향 불안정 등을 유발합니다. 서브프레임 손상 시 함께 변형되거나 파손될 가능성이 높습니다.
• 쇼크업소버 및 스프링: 서스펜션의 충격 흡수 장치로, 노후되거나 손상되면 승차감 저하 및 하부 소음의 원인이 됩니다.
• 스티어링 랙 부싱: 스티어링 랙을 서브프레임에 고정하는 부싱으로, 손상 시 핸들 유격이나 소음을 유발할 수 있습니다.

이러한 부품들의 복합적인 문제일 가능성도 있으므로, 정비사는 서브프레임 단독 문제인지, 아니면 다른 부품과 연관된 문제인지 정확하게 감별 진단해야 합니다.

부품 구매 시 주의사항: 차대번호 확인은 필수!

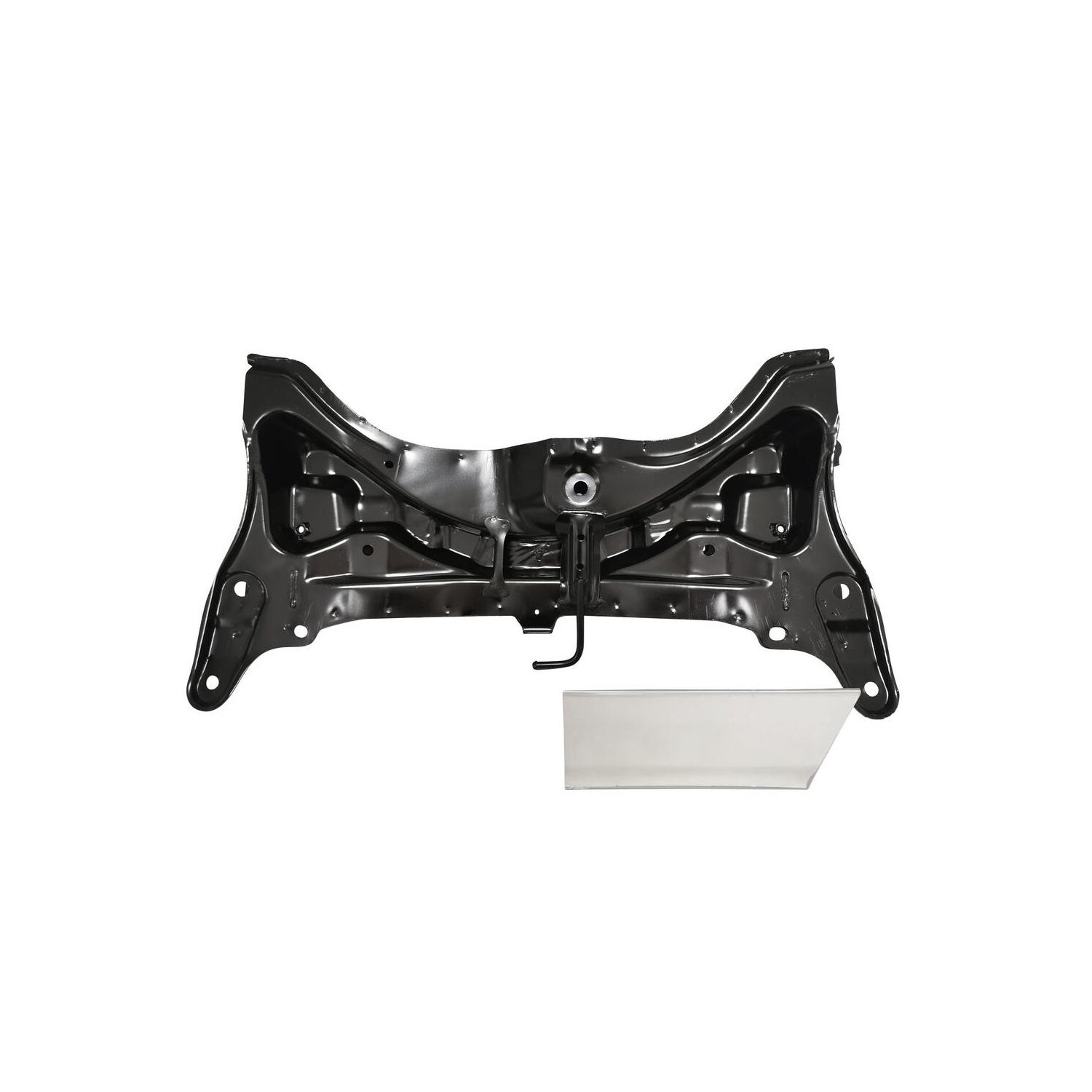

도요타 야리스 1.3 VVT-i 모델 등에 사용되는 순정 OEM 품번 51201-0H011 서브프레임은 여러 차종에 걸쳐 적용될 수 있지만, 차량의 연식, 트림, 그리고 생산 국가에 따라 미묘한 차이가 있을 수 있습니다. 따라서 부품 구매 시에는 반드시 자신의 차량 **차대번호(VIN)**를 판매자에게 알려주어 정확한 호환 여부를 확인해야 합니다. 차대번호는 차량 등록증이나 운전석 문을 열면 보이는 스티커에 기재되어 있습니다.

애프터마켓 부품을 고려한다면, 순정 부품에 비해 가격이 저렴할 수 있지만, 품질 차이가 클 수 있으므로 신뢰할 수 있는 제조사의 제품을 선택하는 것이 중요합니다. 중고 부품의 경우 육안으로 확인하기 어려운 내부적인 손상이나 금속 피로가 누적되어 있을 수 있으므로, 전문가의 철저한 검증 없이는 사용을 권장하지 않습니다. 안전과 직결된 부품인 만큼, 신중한 선택이 필요합니다.
