아우디 TT, A3, S3 1.8 T 모델의 고질병, 라디에이터 팬 컨트롤 유닛

아우디 TT (MK1, 8N), A3, S3 1.8 T 모델 오너분들께 익숙한 문제 중 하나는 바로 라디에이터 팬 컨트롤 유닛 고장입니다. 이 유닛은 엔진 냉각 팬의 작동 속도를 정밀하게 제어하며, 에어컨 작동 시에도 팬을 구동하는 핵심 부품입니다. 특히 아우디 TT MK1 (8N) 모델에서 흔한 고질병으로 알려져 있습니다. 만약 차량의 냉각 팬이 제대로 작동하지 않거나, 엔진 온도가 비정상적으로 높다면 이 부품의 문제를 의심해 볼 필요가 있습니다.

진단기 고장코드: P1931, 18339 의미와 의심 증상

정비소에서 진단기를 연결했을 때 다음과 같은 고장코드가 나타난다면 라디에이터 팬 컨트롤 유닛의 이상을 강력히 시사합니다.


• P1931: Coolant Fan Control Module (J293) Malfunction (냉각 팬 컨트롤 모듈 이상)

• 18339: Coolant Fan Control Module (J293) Malfunction (냉각 팬 컨트롤 모듈 이상)

이러한 코드가 감지되었다면, 냉각 팬 컨트롤 유닛 자체의 내부 회로 손상, 전기적 접촉 불량, 또는 과열로 인한 손상 등을 의심해야 합니다. 고장코드는 특정 부품의 이상을 명확히 지목하므로, 정확한 진단을 위한 중요한 단서가 됩니다.

라디에이터 팬 컨트롤 유닛의 핵심 역할

라디에이터 팬 컨트롤 유닛은 단순히 팬을 켜고 끄는 것을 넘어, 엔진 냉각 팬의 작동 속도를 정교하게 제어하는 역할을 합니다. 엔진 온도가 높아지면 팬 속도를 높여 냉각 효율을 극대화하고, 온도가 낮아지면 팬 속도를 줄여 불필요한 전력 소모를 막습니다. 또한 에어컨 작동 시에도 시스템 압력에 맞춰 팬을 구동하여 에어컨 성능 유지에도 기여합니다. 이 유닛이 고장 나면 엔진 냉각 시스템 전체에 문제가 발생하게 됩니다.

라디에이터 팬 컨트롤 유닛 고장 시 나타나는 증상과 위험성

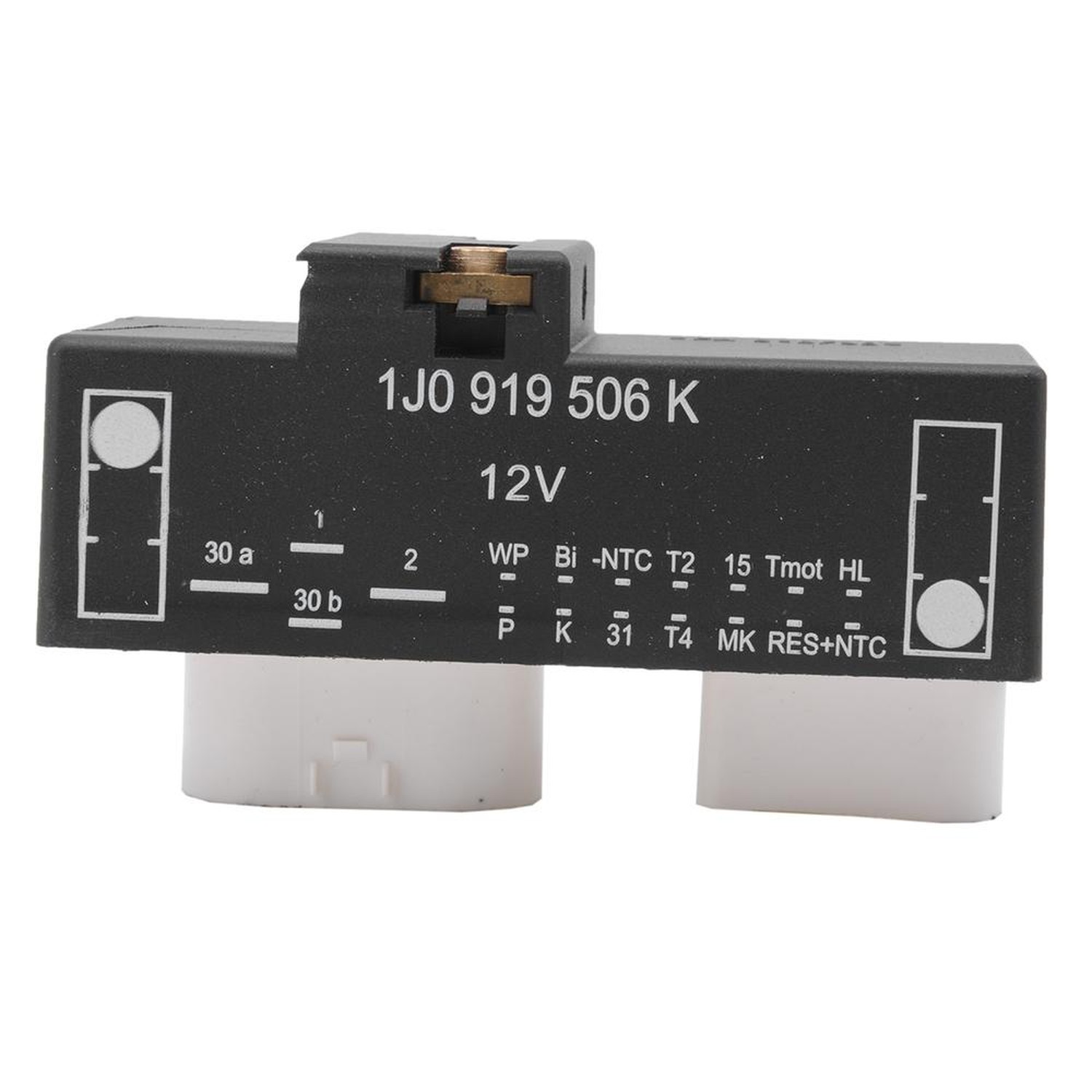

아우디 TT, A3, S3 1.8 T 모델에 사용되는 순정 OEM 품번 1J0919506K 부품인 라디에이터 팬 컨트롤 유닛은 고장 시 다음과 같은 증상을 유발합니다. 각 증상의 심각도와 방치 시 위험성을 숙지하고 빠른 조치를 취하는 것이 중요합니다.

1. 냉각 팬이 작동하지 않아요 (고객 표현: 팬이 안 돌아요, 멈췄어요, 안 켜져요)

발생 시점: 엔진 온도가 높아졌을 때, 에어컨 작동 시
심각도: 4/5 (즉시 점검)
방치 시: 팬 컨트롤 유닛 고장으로 냉각 팬에 전원이나 제어 신호가 공급되지 않아 팬이 작동하지 않습니다. 이는 엔진 과열, 엔진 손상, 헤드 개스킷 손상 등 심각한 문제를 초래할 수 있습니다.

2. 엔진이 과열돼요 (고객 표현: 차가 뜨거워져요, 수온 게이지가 H까지 올라가요, 냉각수 온도가 너무 높아요)

발생 시점: 정체 구간 주행 시, 고속 주행 후 정차 시
심각도: 5/5 (즉시 점검)
방치 시: 팬 컨트롤 유닛이 냉각 팬을 제대로 제어하지 못하면 엔진 냉각이 원활하지 않아 과열됩니다. 엔진 과열은 엔진 손상, 헤드 개스킷 손상, 냉각수 누출 등 치명적인 고장으로 이어질 수 있으므로 즉시 점검이 필수입니다.

3. 시동 끈 후에도 팬이 계속 돌아요 (고객 표현: 시동 꺼도 팬이 안 멈춰요, 주차 후에도 팬 소리가 계속 나요, 팬이 과도하게 돌아요)

발생 시점: 시동을 끈 후, 엔진이 식은 후에도
심각도: 3/5 (빠른 점검 권장)
방치 시: 유닛 내부 회로 고장으로 팬 작동 신호가 계속 유지되어 팬이 멈추지 않을 수 있습니다. 이는 배터리 방전으로 시동 불능, 팬 모터 수명 단축 및 과도한 전력 소모로 이어질 수 있습니다.

4. 냉각 팬이 저속으로만 돌거나 고속으로만 돌아요 (고객 표현: 팬 속도 조절이 안 돼요, 팬이 너무 약하게 돌아요, 팬이 항상 세게 돌아요)

발생 시점: 엔진 온도 변화 시, 에어컨 작동 시
심각도: 3/5 (빠른 점검 권장)
방치 시: 유닛 고장 시 엔진 온도 및 에어컨 압력에 따른 팬 속도 제어가 제대로 이루어지지 않을 수 있습니다. 이는 냉각 효율 저하로 엔진 과열을 유발하거나, 팬 모터에 무리가 가 수명 단축을 초래할 수 있습니다.

고장 원인 분석

라디에이터 팬 컨트롤 유닛 고장은 주로 다음 원인으로 발생합니다.


• 내부 회로 기판 손상 또는 부식: 아우디 TT MK1 (8N) 등 해당 모델에서 흔한 고질병입니다.

• 전기적 접촉 불량: 커넥터 부식 또는 느슨함으로 인한 문제로, 이 차량에서 흔히 관찰됩니다.

• 과열로 인한 부품 손상: 장시간 고부하 작동이나 주변 온도 영향으로 유닛이 손상될 수 있습니다.

• 제조 불량: 특히 애프터마켓 부품에서 초기 불량이 발생하기도 합니다.

자가 진단 방법

정비소 방문 전 간단한 자가 진단을 통해 문제를 예측할 수 있습니다.


• 에어컨 작동 시 팬 작동 여부 확인: 에어컨을 켰을 때 팬이 전혀 돌지 않거나 비정상적인 속도로 돈다면 이상이 있을 수 있습니다.

• 냉각수 온도 센서 플러그 탈거 후 팬 작동 여부 확인: 플러그를 뽑았을 때 팬이 저속으로 작동하지 않으면 팬 컨트롤 유닛 또는 팬 자체의 문제일 수 있습니다. (전문가 조언 권장)

• 배터리 상단 퓨즈 박스 내 퓨즈 및 배선 부식 여부 확인: 퓨즈 단선이나 배선 부식 시 교체 또는 수리가 필요합니다.

교체 주기, 작업 난이도 및 공임

라디에이터 팬 컨트롤 유닛은 고장 증상 발생 시 교환하는 부품입니다. 부품은 배터리 및 배터리 트레이 하단에 위치하여, 이들을 먼저 탈거해야 작업이 가능합니다.


• 작업 난이도: 숙련자 DIY 사례도 있으나, 배터리 탈거 및 커넥터 작업 시 주의가 필요합니다. 전문 지식과 도구가 없다면 정비소 의뢰를 권장합니다.

• 예상 공임: 교환 공임은 약 10~20만원 선이며, 작업 시간은 약 1~2시간 소요됩니다. (부품 가격 별도)

함께 점검할 연관 부품 및 감별 진단

팬 컨트롤 유닛 고장과 유사 증상을 보이는 다른 부품들이 있으므로, 정확한 진단을 위해 연관 부품을 함께 점검하고 감별 진단을 수행해야 합니다.

연관 부품:


• 냉각 팬 모터: 유닛 교체 후에도 문제 지속 시 점검이 필요합니다.

• 냉각수 온도 센서: 오작동 시 유닛이 잘못된 신호를 받아 팬 제어에 문제가 생길 수 있습니다.

• 라디에이터 팬 퓨즈/릴레이: 유닛 교체 전 반드시 단선 여부를 확인해야 합니다.

• 써모스탯: 고장 시 엔진 과열로 팬 작동에 영향을 줄 수 있습니다.

감별 진단:


• 냉각 팬 모터: 유닛에서 팬 모터로 가는 전원 및 신호를 확인하여, 유닛 정상 신호에도 팬이 작동 안 하면 모터 불량입니다.

• 냉각수 온도 센서: 진단기로 센서 값 확인 또는 센서 플러그 탈거 시 팬 작동 여부로 센서 이상을 판단합니다.

• 라디에이터 팬 퓨즈/릴레이: 퓨즈 박스 내 퓨즈 및 릴레이 육안 검사 및 테스터기로 단선 여부를 확인합니다.

정확한 부품 구매를 위한 주의사항

라디에이터 팬 컨트롤 유닛 교체 시에는 차량에 맞는 정확한 부품 선택이 중요합니다. 아우디 TT, A3, S3 1.8 T 모델이라도 생산 연도나 세부 사양에 따라 부품 번호가 다를 수 있습니다. 따라서 반드시 차량의 VIN(차대번호)을 통해 부품 번호를 확인하여 불필요한 재구매나 호환성 문제를 방지하시기 바랍니다.
