"시동이 안 걸려요", "냉각 팬이 안 돌아요", "깜빡이가 안 들어와요" 스마트 포투 릴레이 문제일까?

운전 중 갑작스럽게 시동이 걸리지 않거나, 냉각 팬이 작동하지 않아 엔진 과열 경고등이 뜨거나, 방향지시등이 먹통이 되는 경험은 운전자를 당황하게 만듭니다. 이러한 전기 장치 문제의 원인 중 하나로 릴레이 고장을 의심해 볼 수 있습니다. 스마트 포투 1.0, 포투 1.0 Turbo, 포투 1.0 Brabus, 포투 EV drive 모델에서 흔히 발생할 수 있는 릴레이 고장 증상과 그에 대한 자세한 정보를 알려드립니다.

릴레이, 과연 어떤 역할을 할까요?

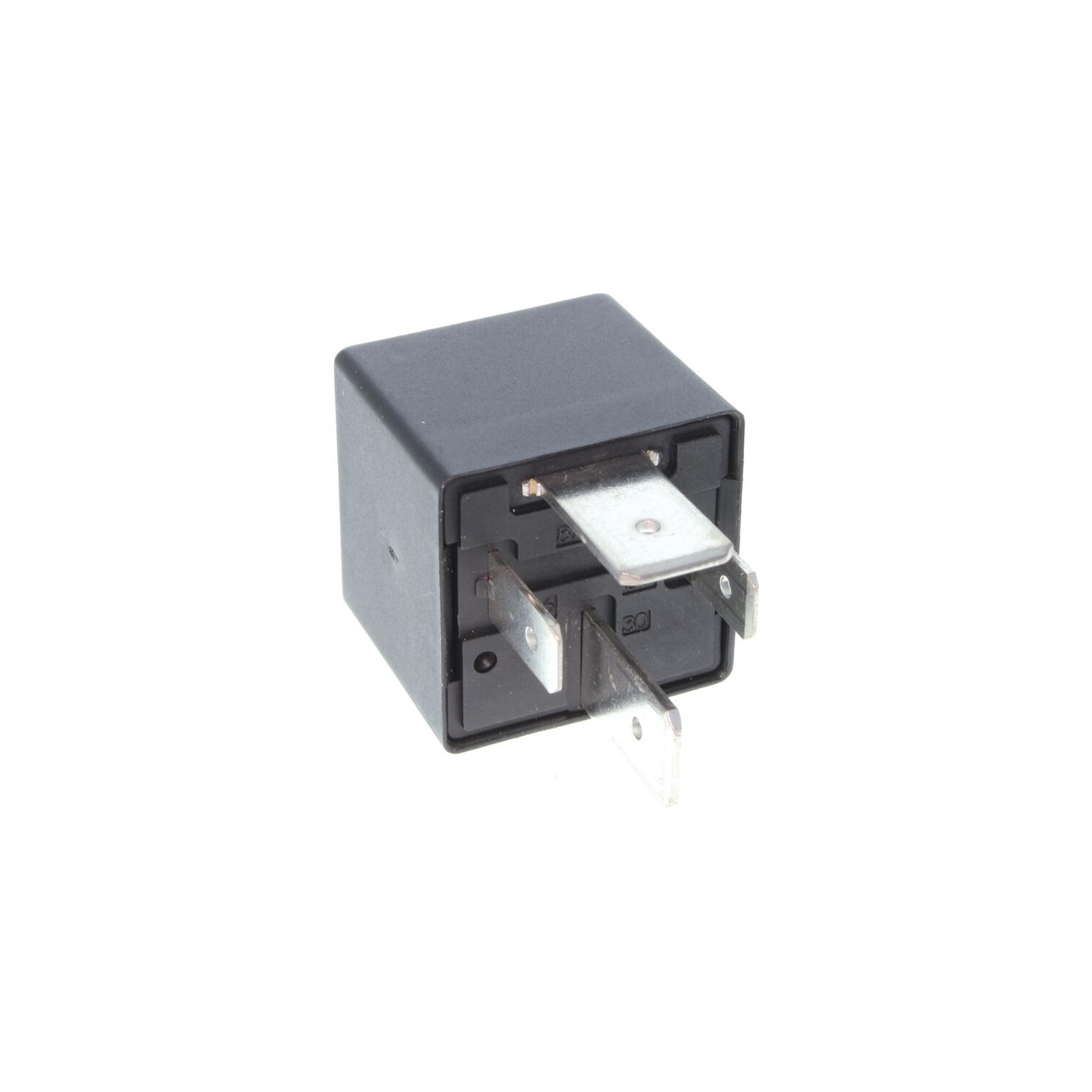

릴레이는 차량의 전기 회로에서 작은 전류로 큰 전류를 제어하는 스위치 역할을 하는 핵심 부품입니다. 마치 작은 손가락으로 무거운 문을 여는 것과 비슷하죠. 시동 모터, 연료 펌프, 냉각 팬, 전조등 등 다양한 고전류 전기 장치들이 릴레이를 통해 안전하고 효율적으로 작동합니다. 특히 스마트 포투 451 모델의 경우, SAM 유닛(Signal Acquisition Module)에 퓨즈와 릴레이가 통합되어 있는 것이 특징입니다. SAM 유닛은 운전석 A필러 근처 대시보드 아래에 위치하며, 엔진 퓨즈 박스는 조수석 바닥 아래 배터리 근처에 있습니다. 예를 들어, 스마트 포투 451 1.0 터보 (M 132.930) 엔진의 인터쿨러 팬 릴레이(K820)도 SAM 유닛에 위치합니다. 이러한 스마트 포투 차량에 사용되는 릴레이 중 하나가 바로 순정 OEM 품번 431951254입니다. 이 품번으로 검색하여 오신 분들이라면, 지금부터 설명할 릴레이 고장 증상과 진단법이 해당 부품을 포함한 차량 내 다양한 릴레이에 공통적으로 적용될 수 있음을 참고하시기 바랍니다.

스마트 포투 릴레이 고장, 어떤 증상이 나타날까요?

릴레이 고장은 다양한 전기 장치 작동 불량으로 이어지며, 운전 안전과 직결될 수 있으므로 빠른 점검이 중요합니다.

• 시동 불량 또는 지연:
  고객 표현: "시동이 안 걸려요", "시동이 늦게 걸려요", "스타터 모터 소리만 나고 시동이 안 걸려요"
  발생: 시동 시
  심각도: 4/5 (즉시 점검 필요)
  방치 시: 연료 펌프 릴레이 또는 스타터 릴레이 고장 시 연료 공급이 안 되거나 스타터 모터가 작동하지 않아 시동 불량으로 이어질 수 있습니다. 결국 차량 운행이 불가능해지며, 긴급 견인이 필요할 수 있습니다.
• 냉각 팬 작동 불량:
  고객 표현: "냉각 팬이 안 돌아요", "에어컨을 켜도 팬이 안 돌아요", "엔진 과열"
  발생: 에어컨 작동 시, 엔진 온도 상승 시
  심각도: 3/5 (빠른 점검 권장)
  방치 시: 냉각 팬 릴레이 고장 시 냉각 팬이 제대로 작동하지 않아 에어컨 성능 저하 및 엔진 과열을 유발할 수 있습니다. 이는 엔진 손상으로 이어질 수 있습니다.
• 방향지시등/비상등 작동 불량:
  고객 표현: "깜빡이가 안 들어와요", "비상등이 안 켜져요", "방향지시등이 빠르게 깜빡여요"
  발생: 방향지시등 또는 비상등 작동 시
  심각도: 2/5 (빠른 점검 권장)
  방치 시: 방향지시등 릴레이 고장 시 방향지시등이 정상적으로 작동하지 않아 다른 운전자에게 혼란을 주어 사고 위험을 높일 수 있습니다.
• 전조등/미등 작동 불량:
  고객 표현: "헤드라이트가 안 켜져요", "미등이 안 들어와요", "라이트가 깜빡거려요"
  발생: 전조등 또는 미등 작동 시
  심각도: 3/5 (빠른 점검 권장)
  방치 시: 전조등 또는 미등 릴레이 고장 시 해당 램프가 작동하지 않아 야간 운전 시 시야 확보가 어려워 사고 위험이 증가하며, 법규 위반으로 단속될 수 있습니다.

릴레이 고장의 흔한 원인은 무엇일까요?

릴레이는 소모품이므로 시간이 지남에 따라 여러 원인으로 고장이 발생할 수 있습니다.

• 릴레이 내부 접점 마모 또는 소손: 릴레이가 작동할 때마다 내부 접점이 붙었다 떨어지면서 마찰과 열이 발생합니다. 반복적인 사용으로 인해 접점이 마모되거나 과도한 전류로 인해 소손될 수 있습니다.
• 릴레이 코일 단선 또는 단락: 릴레이 내부의 코일에 문제가 생겨 전자기장이 제대로 형성되지 않으면 스위치 역할을 할 수 없습니다.
• SAM 유닛 내부 릴레이 납땜 불량: 스마트 포투 451 모델의 경우 SAM 유닛에 릴레이가 통합되어 있는데, 이 SAM 유닛 내부의 릴레이 납땜 불량이 이 차량에서 흔한 고장 원인 중 하나입니다.
• 수분 유입으로 인한 부식: 릴레이나 SAM 유닛으로 수분이 유입되면 내부 회로가 부식되어 오작동을 일으킬 수 있습니다.

내 차 릴레이, 자가진단은 어떻게 할까요?

정비소를 방문하기 전 간단한 자가진단을 통해 릴레이 고장을 의심해 볼 수 있습니다.

• 릴레이 작동음 확인: 릴레이가 정상적으로 작동할 때는 '딸깍' 하는 소리가 납니다. 시동을 걸거나 해당 전기 장치를 작동시킬 때 이 소리가 나지 않거나, 불규칙적인 소리가 나는 경우 릴레이 고장을 의심할 수 있습니다.
• 퓨즈박스 내 퓨즈 확인: 릴레이와 연결된 퓨즈가 끊어져 있는 경우도 있습니다. 퓨즈박스를 열어 해당 릴레이와 연결된 퓨즈가 단선되었는지 육안으로 확인하거나 교체해 봅니다.
• 멀티미터로 릴레이 저항 측정: 전문적인 방법이지만, 멀티미터가 있다면 릴레이 코일의 저항값을 측정하여 규정치(예: 180옴)와 다르거나 단선된 경우 고장을 진단할 수 있습니다.

교체 주기, 공임, 그리고 작업 난이도

릴레이는 특별한 교체 주기가 정해져 있지 않으며, 고장 시 교환하는 부품입니다. 작업 난이도와 공임은 릴레이의 위치와 통합 여부에 따라 크게 달라집니다.

• 작업 난이도: 보통 정비소에서 작업해야 합니다. 스마트 포투 451의 릴레이는 SAM 유닛 내부에 통합된 경우가 많아, 단순 릴레이 교체보다는 SAM 유닛 탈거 및 분해, 납땜 작업 등이 필요할 수 있어 난이도가 올라갑니다.
• 공임:
  - 일반 릴레이 교환 (퓨즈박스 내 개별 릴레이): 약 3~8만원 (약 0.5~1시간)
  - SAM 유닛 탈거 및 릴레이 점검/교환 (납땜 작업 포함): 약 15~30만원 (약 2~4시간)
  (정확한 공임은 정비소마다 상이할 수 있습니다.)

함께 점검하면 좋은 부품과 감별 진단

릴레이 고장 증상은 다른 부품의 문제와 유사하게 나타날 수 있으므로, 정확한 진단을 위해 연관 부품을 함께 점검하고 감별 진단하는 것이 중요합니다.

• 연관 부품:
  - 퓨즈 (필수): 릴레이 고장 증상과 유사하게 퓨즈 단선으로 인해 전기 장치 작동 불량이 발생할 수 있습니다.
  - SAM 유닛 (상태 확인 후): 많은 릴레이가 SAM 유닛에 통합되어 있어, 릴레이 고장이 SAM 유닛 자체의 문제일 수 있습니다.
  - 배터리 (상태 확인 후): 배터리 방전 또는 불량으로 인해 시동 불량 등 전기 장치 문제가 발생할 수 있습니다.
• 감별 진단:
  - 퓨즈: 퓨즈는 단선 여부를 육안으로 확인하거나 멀티미터로 도통 테스트를 할 수 있습니다. 릴레이는 작동음 확인 및 저항 측정을 통해 고장을 진단할 수 있습니다.
  - 배터리: 배터리 전압을 측정하여 방전 여부를 확인하거나, 점프 스타트를 시도하여 시동 가능 여부를 확인합니다.
  - SAM 유닛 (Signal Acquisition Module): SAM 유닛은 여러 릴레이와 퓨즈를 포함하는 통합 제어 모듈이므로, 특정 릴레이 고장이 아닌 여러 전기 장치에 걸쳐 복합적인 문제가 발생할 경우 SAM 유닛 자체의 고장을 의심할 수 있습니다.

릴레이는 차량의 전기 시스템에서 중요한 역할을 하는 작은 부품이지만, 그 고장은 큰 불편함과 위험을 초래할 수 있습니다. 스마트 포투 차량의 릴레이는 특정 기능 및 위치에 따라 다양한 종류가 있으므로, 정확한 부품 확인을 위해 정비소 방문 시 차대번호 조회가 필요할 수 있습니다. 위에서 설명한 증상이 나타난다면 지체 없이 전문 정비소에서 점검을 받아 안전한 운행을 유지하시기 바랍니다.
