고장 코드(DTC)로 진단하는 에어컨 고장

벤츠 E240, E320, E280 등 W210 차량에서 에어컨이 시원하지 않거나 찬 바람이 나오지 않는다면, 에어컨 고압 라인 문제를 의심해볼 수 있습니다. 정비소에서 진단기로 스캔했을 때 다음과 같은 고장 코드가 나타난다면 관련 부품 점검이 필요합니다.

• B1230: 냉매 압력 센서 문제 - 이 코드는 냉매 압력 센서 자체의 문제일 수도 있지만, 간접적으로 냉매 부족 또는 시스템 압력 이상을 시사할 수 있습니다. 진단기에 이 코드가 떴다면 냉매량과 에어컨 시스템의 압력 상태를 점검해야 합니다.
• B1419: 에어컨 컴프레서의 전자기 클러치 문제 - 냉매가 부족하면 에어컨 컴프레서가 과부하를 막기 위해 작동을 중단할 수 있으므로, 이 코드가 나타났다면 컴프레서 자체 문제뿐 아니라 냉매 누설 가능성도 함께 점검해야 합니다.

벤츠 W210 에어컨 고압 라인의 역할과 중요성

에어컨 고압 라인은 에어컨 시스템에서 압축된 고온 고압의 냉매 가스를 콘덴서로 전달하는 핵심 부품입니다. W210 차량의 에어컨 시스템은 다른 시대의 TXV 시스템과 기계적으로 크게 다르지 않지만, 다양한 부품에서 누출이 발생할 수 있으므로 주기적인 점검이 중요합니다. 이 라인에 문제가 생기면 에어컨 시스템 전체의 효율이 떨어지고, 심각할 경우 다른 부품의 고장으로 이어질 수 있습니다.

에어컨 고압 라인 고장, 어떤 증상이 나타날까?

고압 라인에 문제가 생기면 다음과 같은 증상들이 나타날 수 있습니다.

• 에어컨 찬 바람이 안 나옴 (심각도 3/5, 빠른 점검 권장)

  고객 표현: '에어컨이 시원하지 않아요', '찬 바람이 안 나와요', '에어컨을 틀어도 더워요'
  발생 상황: 에어컨 작동 시, 더운 날씨에 장시간 운전 시
  이유: 고압 라인에서 냉매가 누설되면 시스템 내 냉매량이 부족해져 냉방 성능이 저하됩니다.
  방치 시: 냉매 부족으로 인한 컴프레서 과부하 및 손상, 다른 에어컨 부품의 고장으로 이어질 수 있습니다.

• 에어컨 가스 누유 흔적 (심각도 2/5, 빠른 점검 권장)

  고객 표현: '에어컨 라인 주변이 젖어 있어요', '검은 기름때 같은 게 묻어 있어요', '주차 후 바닥에 에어컨 오일 자국이 보여요'
  발생 상황: 육안 점검 시, 에어컨 작동 후
  이유: 고압 라인의 노후화나 손상으로 인해 냉매 가스와 함께 에어컨 오일이 누출될 수 있습니다.
  방치 시: 냉매 부족으로 인한 냉방 성능 저하 및 컴프레서 손상 가능성이 있습니다.

• 에어컨 고압 게이지 압력 불안정 (심각도 3/5, 빠른 점검 권장)

  고객 표현: '에어컨 압력이 왔다 갔다 해요', '고압 게이지 수치가 이상해요'
  발생 상황: 에어컨 시스템 점검 시
  이유: 고압 라인의 막힘이나 손상으로 인해 냉매 순환이 원활하지 않아 고압 게이지의 압력이 불안정하게 나타날 수 있습니다.
  방치 시: 에어컨 시스템의 순환 불량으로 인해 냉방 성능이 저하되고, 관련 부품에 무리가 갈 수 있습니다.

• 에어컨 작동 시 '쉬익' 소리 (심각도 2/5, 빠른 점검 권장)

  고객 표현: '에어컨 켜면 쉬익 소리가 나요', '바람 나오는 곳에서 바람 빠지는 소리가 들려요'
  발생 상황: 에어컨 작동 시
  이유: 고압 라인에서 냉매가 누설될 때 발생할 수 있는 소리입니다.
  방치 시: 냉매 부족으로 인한 냉방 성능 저하가 지속됩니다.

벤츠 W210 에어컨 고압 라인 고장의 주요 원인

벤츠 W210 모델의 에어컨 고압 라인 고장은 주로 다음과 같은 원인으로 발생합니다. 이 차량에 흔하게 발생하는 문제들이므로 주의 깊은 관찰이 필요합니다.

• 고압 및 고온으로 인한 호스 재질의 노후화 및 경화: 에어컨 고압 라인은 높은 압력과 온도를 견뎌야 하므로, 시간이 지나면서 호스 재질이 노후화되고 경화되어 미세한 균열이나 누설이 발생하기 쉽습니다. 이는 W210 차량에서 흔히 관찰되는 고장 원인입니다.
• 외부 충격 또는 진동으로 인한 손상: 주행 중 발생하는 외부 충격이나 엔진 진동으로 인해 라인 자체가 손상되거나 연결 부위가 약해져 누설이 발생할 수 있습니다.
• O-링의 경화 및 손상으로 인한 냉매 누설: 고압 라인과 다른 부품이 연결되는 부위에는 냉매 누설을 방지하는 O-링이 사용됩니다. 이 O-링이 시간이 지나면서 경화되거나 손상되면 냉매가 누설될 수 있으며, 이는 W210 차량에서 흔한 고장 원인 중 하나입니다. 특히 W210 모델의 에어컨 컴프레서 교체 시에는 고압 라인과 저압 라인의 O-링 교체가 권장됩니다.
• 라인 내부 이물질 축적 또는 막힘: 드물지만 라인 내부에 이물질이 축적되어 냉매의 흐름을 방해하거나 완전히 막히는 경우가 발생할 수 있습니다.

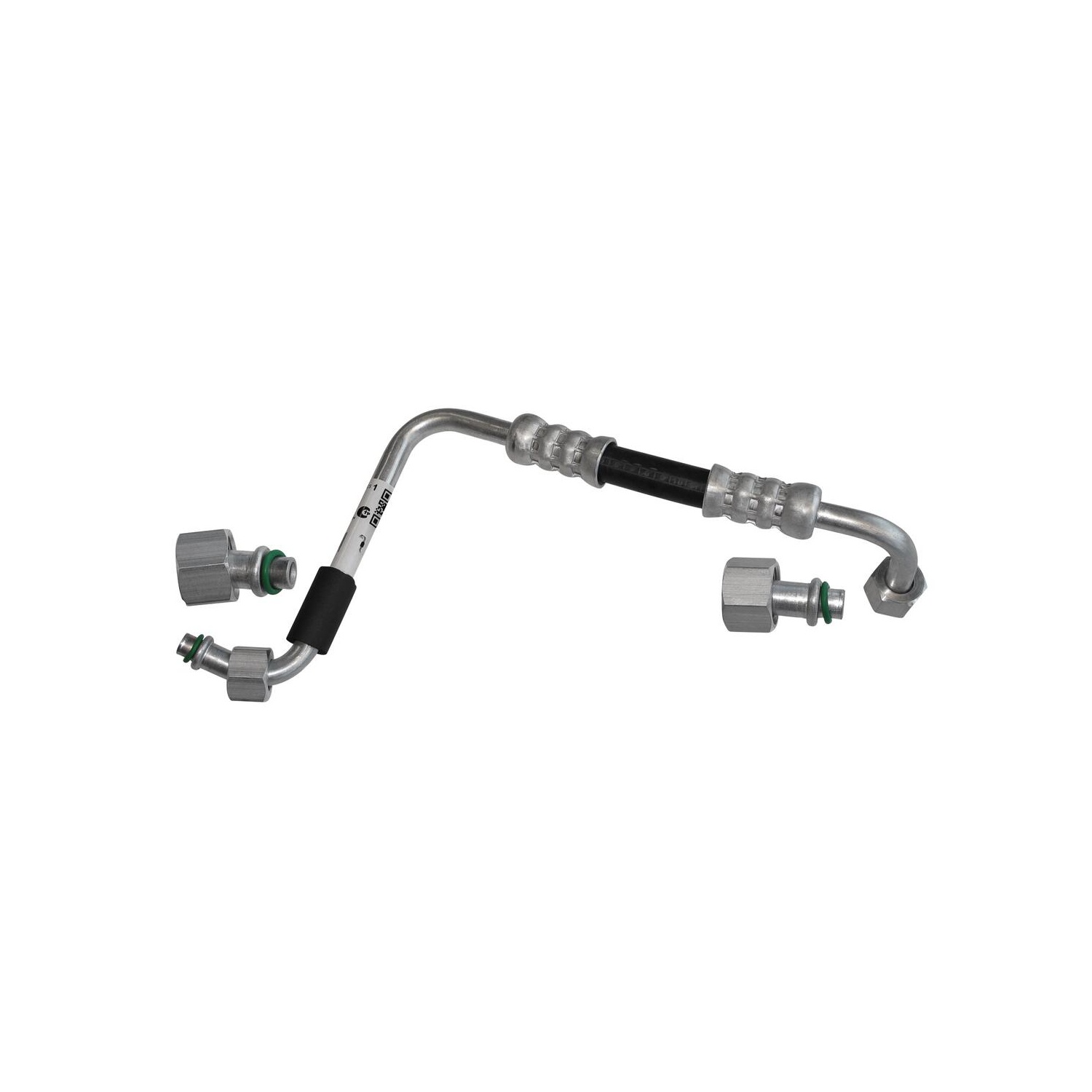

이러한 문제들로 인해 에어컨 고압 라인 순정 OEM 품번 2108300315와 같은 부품의 교체가 필요할 수 있습니다.

자가 진단 방법 및 교체 시기, 공임 정보

에어컨 고압 라인 문제는 육안으로도 어느 정도 자가 진단이 가능합니다.

• 육안으로 에어컨 고압 라인 주변 확인: 라인 주변에 검은 기름때나 젖은 흔적이 보인다면 냉매 누유를 의심할 수 있습니다. 에어컨 오일은 냉매와 함께 누설되므로, 이러한 흔적은 중요한 단서가 됩니다.
• 에어컨 작동 시 찬 바람 여부 확인: 에어컨을 작동시켰을 때 찬 바람이 나오지 않거나 미지근한 바람만 나온다면 냉매 부족 또는 시스템 이상을 의심할 수 있습니다.

교체 주기는 고장 시 또는 누유 발생 시 교환하는 것이 원칙입니다. 예방적 교체보다는 증상이 나타났을 때 점검 후 교체하는 경우가 많습니다.

작업 난이도는 보통 수준으로, 전문 정비소에서 작업하는 것이 좋습니다. 에어컨 시스템 냉매 회수 및 재충전, 진공 작업 등 전문 장비가 필요하며, 고압 라인 탈부착 시 주변 부품 탈거가 필요할 수 있기 때문입니다.

공임 정보: 에어컨 고압 라인 교환 (냉매 회수 및 재충전 포함)은 약 15~30만원 정도이며, 작업 시간은 약 1.5~3시간이 소요될 수 있습니다. 이는 일반적인 공임이며, 정비소마다 차이가 있을 수 있습니다.

함께 점검해야 할 부품과 감별 진단

에어컨 고압 라인 문제 진단 시에는 연관 부품들을 함께 점검하고, 다른 부품의 고장과 혼동하지 않도록 감별 진단이 중요합니다.

• 연관 부품
  • 에어컨 컴프레서 (상태 확인 후): 고압 라인과 직접 연결되어 있으며, 라인 문제로 인한 냉매 부족은 컴프레서에 과부하를 주어 고장으로 이어질 수 있습니다. W210 모델 컴프레서 교체 시 고압 및 저압 라인의 O-링 교체가 권장됩니다.
  • 에어컨 콘덴서 (상태 확인 후): 고압 라인과 연결되어 있으며, 콘덴서 손상 시 고압 라인도 함께 점검해야 합니다.
  • 리시버 드라이어 (권장): 에어컨 시스템 부품 교체 시 항상 함께 교체하는 것이 권장됩니다. 시스템 내 습기 제거 및 이물질 여과 역할을 합니다.
  • 에어컨 O-링 (필수): 고압 라인 교체 시 반드시 신품으로 교체해야 합니다. O-링의 경화나 손상이 누설의 주요 원인이기 때문입니다.
• 감별 진단
  • 에어컨 저압 라인: 고압 라인은 컴프레서에서 콘덴서로 이어지는 얇은 라인이며, 저압 라인은 증발기에서 컴프레서로 이어지는 굵은 라인입니다. 냉매 누유 흔적의 위치와 라인의 굵기로 구분할 수 있습니다.
  • 에어컨 컴프레서: 컴프레서 고장 시 에어컨 작동 시 소음이 발생하거나 아예 작동하지 않을 수 있습니다. 고압 라인 누유는 주로 라인 자체의 손상이나 연결부 O-링 문제로 발생합니다.
  • 에어컨 콘덴서: 콘덴서는 라디에이터 앞에 위치하며, 돌 등에 맞아 손상되어 누유가 발생할 수 있습니다. 고압 라인은 콘덴서와 컴프레서를 연결하는 파이프입니다.

부품 구매 시 유의사항

벤츠 E240, E320, E280, E200 Komp 등 W210 계열 차량의 에어컨 고압 라인을 구매할 때는 정확한 부품 확인이 매우 중요합니다. 차량의 연식, 모델, 엔진 종류에 따라 부품이 다를 수 있으므로, 반드시 차량의 VIN(차대번호) 조회가 필요합니다. 차대번호 조회를 통해 정확한 순정 OEM 품번 2108300315 또는 호환 부품을 찾아야 불필요한 재작업을 막을 수 있습니다.
