볼보 차량 운행 중 계기판에 낯선 경고등이 점등되어 당황하신 경험이 있으신가요? 특히 "ABS 경고등이 들어왔어요", "미끄럼 방지 경고등이 켜져요", 또는 "Anti-Skid 서비스 필요 메시지가 떠요" 같은 경고를 보셨다면, 오늘 설명드릴 ABS 센서 링 문제일 가능성이 높습니다. 바퀴 잠김 방지 시스템(ABS)과 제동 안정성에 직접적인 영향을 미치는 중요한 부품인 ABS 센서 링에 대해 자세히 알아보겠습니다.

ABS 센서 링, 이 고장 코드를 주목하세요: C003307

진단기를 통해 차량을 점검했을 때 다음과 같은 고장 코드가 확인되었다면, ABS 센서 링의 문제를 의심해 볼 수 있습니다.


• C003307: 우측 앞 톤 휠 (Right Front Tone wheel) 오류

이 코드가 진단기에 나타났다면, 주로 우측 앞바퀴의 ABS 센서 링(톤 휠)에 손상이 발생했거나, 해당 링에서 정확한 휠 속도 신호를 감지하지 못하고 있음을 의미합니다. 센서 링 자체의 파손, 녹으로 인한 팽창, 또는 이물질 유입 등을 우선적으로 점검해야 합니다.

볼보 ABS 센서 링의 핵심 역할

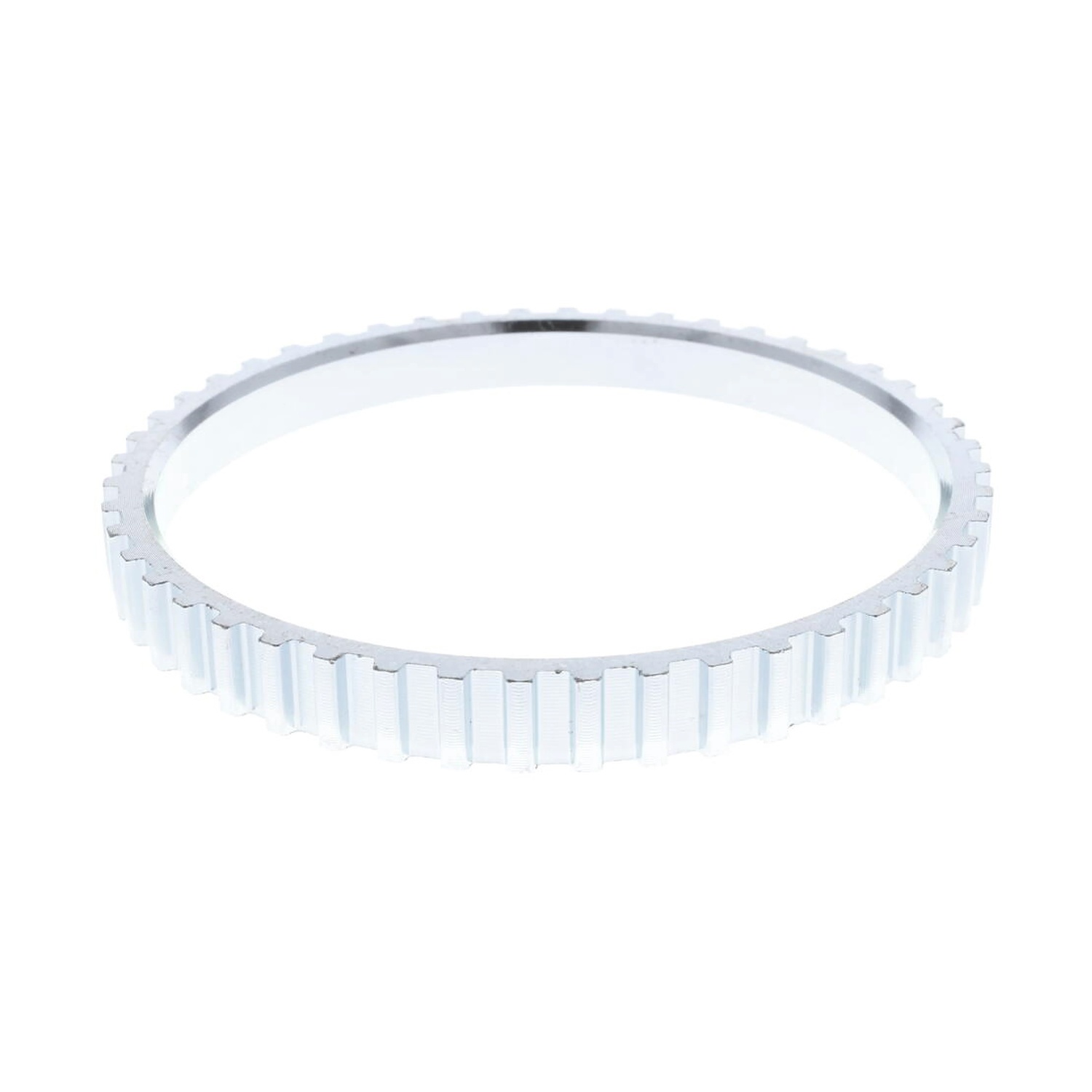

ABS 센서 링은 휠 속도 센서와 함께 작동하여 각 휠의 회전 속도를 ABS 모듈에 전달하는 매우 중요한 부품입니다. 이 정보는 바퀴 잠김을 방지하고 제동 안정성을 유지하는 데 필수적입니다. 다시 말해, 급제동 시 차량이 미끄러지지 않고 운전자가 조향 능력을 유지할 수 있도록 돕는 핵심적인 역할을 합니다.

이 부품은 볼보 XC70 2.4 D5, S60 2.0 D4, S60 2.5 T, C30 2.0 D4 등 다양한 볼보 모델에 적용되며, 특히 볼보 S60 1세대 (P24, 384) 모델에 해당하며 앞/뒤 차축 양쪽에 장착됩니다. 만약 순정 OEM 부품 번호 30735955로 이 부품을 검색하고 계신다면, 바로 이 ABS 센서 링에 대한 정확한 정보입니다. 볼보 차량의 ABS 센서 링은 특히 녹으로 인해 팽창하여 파손될 수 있으며, 염분이 있는 겨울철 도로 환경에서 이러한 현상이 흔하게 발생합니다.

ABS 센서 링 고장 시 나타나는 증상과 위험성

ABS 센서 링이 손상되면 다양한 증상이 나타나며, 이를 방치할 경우 안전에 심각한 위협이 될 수 있습니다.


• ABS 경고등 점등:

  고객 표현: "ABS 경고등이 들어왔어요", "ABS 불이 들어와요", "계기판에 ABS 경고가 떠요"



  발생 시점: 시동 후, 주행 중



  심각도: 4/5 (즉시 점검 필요)



  방치 시: ABS 시스템이 비활성화되어 비상 제동 시 바퀴 잠김 현상이 발생할 수 있으며, 제동 거리가 길어지고 차량 제어가 어려워져 안전에 심각한 위협이 될 수 있습니다. ABS 센서 링이 손상되면 휠 속도 센서가 정확한 신호를 읽지 못하여 ABS 시스템에 오류가 발생하고 경고등이 점등됩니다.



• 미끄럼 방지(Anti-Skid) 경고등 점등:

  고객 표현: "미끄럼 방지 경고등이 켜져요", "Anti-Skid 서비스 필요 메시지가 떠요", "트랙션 컨트롤 경고등이 깜빡여요"



  발생 시점: 시동 후, 주행 중



  심각도: 4/5 (즉시 점검 필요)



  방치 시: ABS 시스템과 연동된 미끄럼 방지 시스템(DSTC/ESC)이 비활성화되어 미끄러운 노면에서 차량 제어가 어려워질 수 있습니다. ABS 센서 링의 손상으로 인한 부정확한 휠 속도 신호는 미끄럼 방지 시스템에도 영향을 미쳐 경고등을 점등시키고 시스템 작동을 제한할 수 있습니다.



• 브레이크 작동 이상:

  고객 표현: "브레이크가 이상해요", "브레이크 밟으면 덜컹거려요", "브레이크가 밀리는 것 같아요"



  발생 시점: 브레이크 작동 시, 저속 주행 시



  심각도: 3/5 (빠른 점검 권장)



  방치 시: ABS 시스템이 오작동하여 불필요하게 개입하거나 제 기능을 하지 못해 정상적인 제동 성능을 저해하고 사고 위험을 높일 수 있습니다. 손상된 ABS 센서 링은 휠 속도 센서에 잘못된 신호를 보내 ABS 모듈이 제동 상황을 오판하게 하여 브레이크 작동 이상을 유발할 수 있습니다.



• 주행 중 간헐적인 갈리는 소리:

  고객 표현: "주행 중에 쇠 갈리는 소리가 나요", "바퀴 쪽에서 끽끽 소리가 나요"



  발생 시점: 주행 중, 특정 속도 구간



  심각도: 2/5 (빠른 점검 권장)



  방치 시: 지속적인 마찰로 인해 주변 부품에 추가적인 손상을 줄 수 있으며, 정확한 원인 파악이 지연될 경우 더 큰 수리 비용이 발생할 수 있습니다. 파손된 ABS 센서 링이 주변 부품과 마찰하면서 소음이 발생할 수 있습니다.



ABS 센서 링 고장의 주요 원인

볼보 차량의 ABS 센서 링은 특정 환경에서 고장이 잦은 편입니다. 주요 원인은 다음과 같습니다.


• 녹 및 부식으로 인한 팽창 및 파손: 특히 염분이 있는 도로 환경(예: 겨울철 제설 작업 후)에서 흔하게 발생합니다. 링이 부식되면서 팽창하고 결국 파손되는 경우가 많습니다.

• 외부 충격 또는 이물질 유입으로 인한 손상: 주행 중 노면의 충격이나 돌, 이물질이 튀어 직접적인 손상을 입을 수 있습니다.

• 장기간 사용으로 인한 마모: 시간이 지남에 따라 자연스러운 마모가 발생하여 제 기능을 상실할 수 있습니다.

자가 진단 및 전문 점검 가이드

ABS 센서 링 고장이 의심될 때, 차주분께서 직접 확인해볼 수 있는 부분과 전문적인 진단 방법을 안내해 드립니다.


• 육안 검사: 차량을 리프트에 띄우거나 휠을 탈거한 상태에서 ABS 센서 링의 균열, 파손, 심한 녹 발생 여부를 확인합니다. 녹으로 인해 링이 부풀어 오른 흔적이 없는지 주의 깊게 살펴보는 것이 중요합니다.

• 휠 속도 센서 데이터 확인 (진단기 사용): 전문 진단기를 차량에 연결하여 각 휠의 속도 센서 데이터를 실시간으로 확인합니다. 특정 휠의 속도 신호가 다른 휠과 다르거나, 불규칙하게 나타난다면 해당 휠의 ABS 센서 링 또는 휠 속도 센서에 문제가 있을 가능성이 높습니다.

교체 주기, 공임, 그리고 작업 난이도

ABS 센서 링은 정해진 교체 주기가 있는 소모품이라기보다는 고장 발생 시 교환하는 부품입니다. 하지만 앞서 언급된 증상이나 고장 코드가 확인된다면 즉시 교체를 고려해야 합니다.


• 작업 난이도: 숙련된 차주라면 DIY 사례도 있지만, 휠 허브 주변 작업이 필요하며, 경우에 따라 휠 베어링을 탈거해야 할 수도 있어 전문적인 지식과 장비가 필요합니다. 무리한 자가 수리는 추가적인 부품 손상을 야기할 수 있으므로 주의해야 합니다.

• 예상 공임:

  • 앞 ABS 센서 링 교환: 약 10~20만원 (작업 시간 약 1~2시간)

  • 뒤 ABS 센서 링 교환: 약 10~20만원 (작업 시간 약 1~2시간)



  이는 일반적인 공임이며, 정비소별로 차이가 있을 수 있습니다. 정확한 비용은 정비소에 문의하시는 것이 좋습니다.



함께 점검해야 할 부품 및 감별 진단

ABS 센서 링 고장 시, 관련 부품들도 함께 점검하여 정확한 원인을 파악하고 불필요한 교체를 방지하는 것이 중요합니다.


• 연관 부품: ABS 휠 속도 센서 (상태 확인 후)

  ABS 센서 링과 함께 휠 속도를 감지하는 부품입니다. 링이 손상되면 센서도 함께 손상되거나, 링의 잘못된 신호로 인해 센서가 오작동하는 것처럼 보일 수 있습니다. 진단기를 통해 센서의 신호 값을 직접 확인하여 센서 자체의 고장 여부를 판단합니다.



• 연관 부품: 휠 베어링 (상태 확인 후)

  일부 볼보 차량의 경우 ABS 링이 휠 베어링에 통합되어 있는 구조입니다. 이 경우 ABS 링만 단독으로 교체할 수 없고, 링 교체를 위해 휠 베어링 전체를 교체해야 할 수 있습니다. 육안 검사 및 주행 중 소음 등을 통해 휠 베어링의 상태도 함께 확인하는 것이 좋습니다.



• 감별 진단: ABS 모듈

  ABS 경고등이 점등되면 ABS 모듈 고장을 의심할 수도 있습니다. 하지만 모듈 교체는 비용이 많이 드는 작업이므로, 먼저 진단기로 ABS 모듈 자체의 오류 코드를 확인하고, 휠 속도 센서 및 ABS 센서 링의 상태를 충분히 점검하여 모듈 고장 여부를 판단하는 것이 중요합니다. 대부분의 경우 센서 링이나 휠 속도 센서 문제인 경우가 많습니다.



구매 시 유의사항: ABS 센서 링은 앞/뒤, 좌/우 구분이 있을 수 있습니다. 따라서 부품 구매 시 반드시 차량의 정확한 위치(예: 우측 앞바퀴)를 확인하고, 가능하다면 차량의 차대번호(VIN)를 통해 해당 차량에 맞는 정확한 부품을 조회하여 구매하는 것이 좋습니다. 잘못된 부품을 구매하면 시간과 비용의 낭비로 이어질 수 있습니다.
