BMW E60 오너분들, 이런 증상 겪으셨나요?

주차 후 바닥에 빨간/갈색 오일 흔적, 주행 중 변속 충격, 가속 시 RPM만 오르고 속도는 안 붙는 경험. BMW E60 525i (N52 B25 A 엔진) 차량의 ZF 6단 자동변속기에서 흔히 발생하는 문제 중 하나가 바로 미션 슬리브(메카트로닉 슬리브)와 관련되어 있습니다. 이 작은 부품이 무엇이며, 어떤 문제를 일으키고 어떻게 해결해야 하는지 자세히 알아보겠습니다.

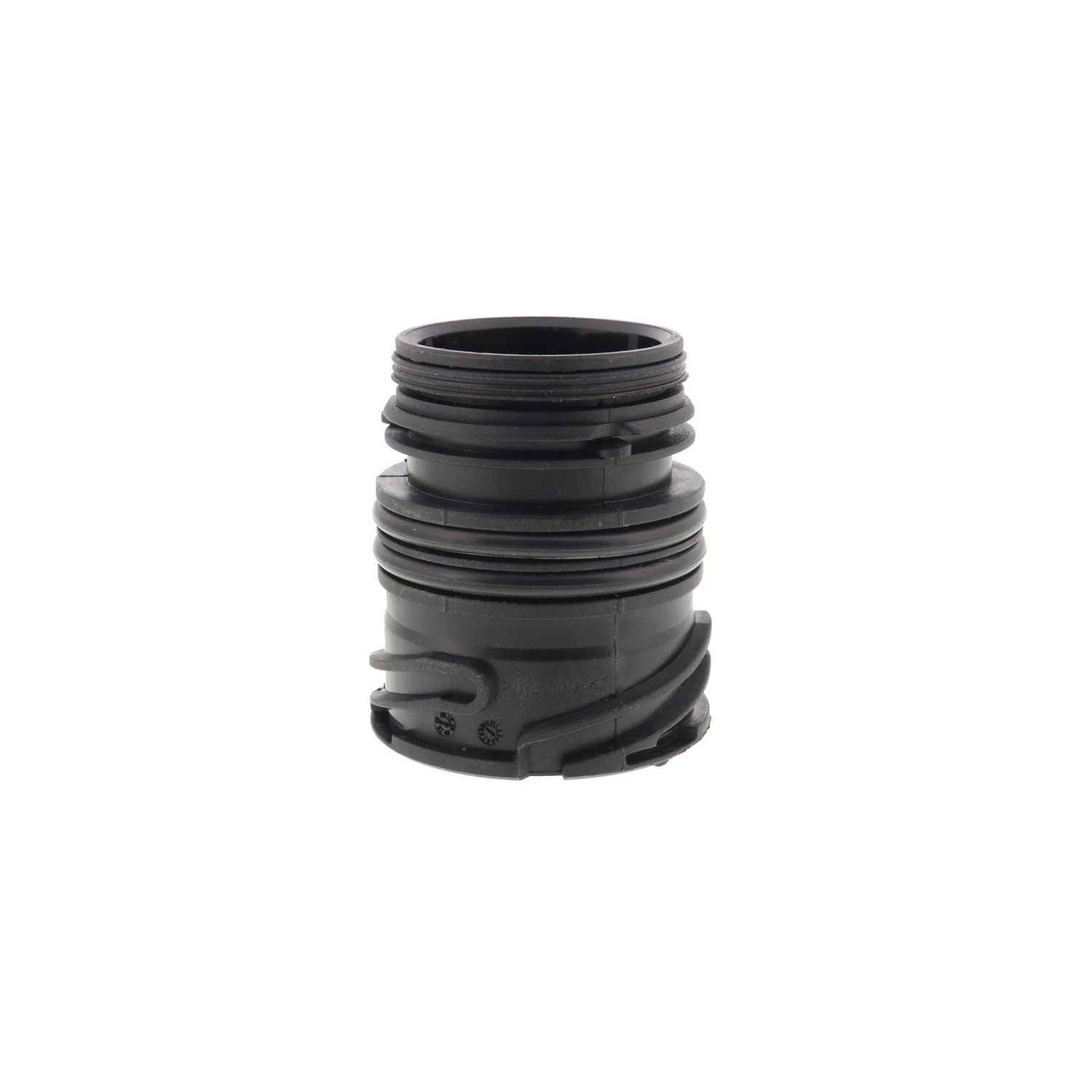

미션 슬리브, 변속기의 핵심 연결 부품

메카트로닉 슬리브는 자동변속기의 핵심인 메카트로닉 유닛과 변속기 본체를 연결합니다. 이는 전기 신호 전달과 함께 변속기 오일 누유를 방지하는 씰링 역할을 수행합니다. 이 부품에 문제가 생기면 변속기 전체 성능에 치명적인 영향을 미칠 수 있습니다.

미션 슬리브 고장 시 나타나는 주요 증상들

미션 슬리브에 문제가 생기면 다양한 증상이 나타나며, 방치 시 더 큰 고장으로 이어질 수 있습니다.

1. 변속기 오일 누유 (심각도 3/5 - 빠른 점검 권장)
고객 표현: "주차 후 바닥에 빨간/갈색 오일이 보여요", "미션에서 오일이 새요". 변속기 하우징 주변에 오일 흔적이 나타납니다.
이유: 슬리브 내부 O-링 노후/손상으로 오일이 누유됩니다.
방치 시 위험: 오일 부족으로 변속기 과열, 내부 부품 손상, 심각한 경우 변속기 고장으로 이어질 수 있습니다.

2. 변속 충격 및 지연 (심각도 3/5 - 빠른 점검 권장)
고객 표현: "변속할 때 쿵 하고 충격이 와요", "기어 변속이 늦어져요", "차가 울컥거려요". 주행 중 변속 시, 정차 후 출발 시 발생합니다.
이유: 슬리브를 통한 전기 신호 전달 불량 또는 오일 압력 저하로 메카트로닉 유닛이 변속 제어를 제대로 못합니다.
방치 시 위험: 변속기 내부 부품 마모 가속화, 주행 성능 저하, 변속기 고장을 유발할 수 있습니다.

3. 변속 슬립 (심각도 4/5 - 즉시 점검)
고객 표현: "가속해도 RPM만 오르고 속도가 안 붙어요", "기어가 헛도는 느낌이에요". 가속 시 발생합니다.
이유: 오일 누유로 인한 유압 부족 또는 슬리브 전기적 문제로 유압 제어가 안 되어 동력 전달이 원활하지 않습니다.
방치 시 위험: 클러치 디스크 마모 가속화, 주행 불능 상태에 이를 수 있습니다.

4. 변속기 경고등 점등 (심각도 4/5 - 즉시 점검)
고객 표현: "계기판에 변속기 경고등이 떴어요", "톱니바퀴 모양 경고등이 켜졌어요". 주행 중, 시동 시 발생합니다.
이유: 슬리브 문제로 변속기 제어에 이상이 생겨 진단 시스템이 감지하고 경고등을 점등합니다.
방치 시 위험: 안전 모드 진입, 주행 성능 제한, 심각한 경우 시동 불능 상태가 될 수 있습니다.

5. 시동 지연 또는 불능 (N단에서만 시동 가능) (심각도 5/5 - 즉시 정지)
고객 표현: "시동이 잘 안 걸려요", "P에서는 시동이 안 걸리고 N에서만 걸려요". 시동 시 발생합니다.
이유: 슬리브 전기적 신호 전달 문제로 변속기 위치 센서가 기어 위치를 정확히 감지하지 못해 시동 문제가 발생합니다.
방치 시 위험: 차량 운행 불가능, 다른 변속기 관련 부품의 추가 손상을 유발할 수 있습니다.

BMW E60 미션 슬리브 고장의 흔한 원인

E60 차량에서 미션 슬리브 고장이 흔한 이유는 주로 다음과 같습니다.

1. O-링 및 고무 재질의 경화 및 손상: 시간이 지나면서 슬리브 내부의 고무 O-링이 열화되어 오일 씰링 기능이 저하됩니다. 이는 이 차량에 흔한 고장 원인입니다.

2. 열화로 인한 슬리브 본체의 변형 또는 균열: 변속기 내부의 높은 열과 압력에 지속적으로 노출되면서 슬리브 본체 자체가 변형되거나 균열이 생겨 누유 및 전기 신호 불량을 초래할 수 있습니다. 이 또한 E60 차량에서 흔합니다.

3. 부적절한 장착 또는 정비 불량: 과거 정비 시 부품이 정확하게 장착되지 않았거나, 부적절한 방법으로 정비가 이루어졌을 경우 문제가 생길 수 있습니다.

미션 슬리브 자가 진단 및 교체 시기/비용

자가 진단: 차량 하부에서 변속기 하우징 주변, 특히 전기 커넥터 부위에서 빨간색/갈색 오일 누유 흔적을 육안으로 확인합니다. 또한, 주행 중 변속 시 충격, 지연, 슬립 현상이 발생하는지 주의 깊게 확인해 보세요.

교체 시기: 약 10만km 주행 시 또는 고장 증상 발생 시 교체를 권장합니다. 미션오일 교환 시 함께 교체하는 것이 좋습니다.

작업 난이도: 변속기 오일 배출, 오일팬 탈거, 메카트로닉 유닛 탈거 등 복잡한 작업이 필요하며, 정확한 토크 값으로 재조립해야 하므로 전문 장비와 지식이 필요합니다.

예상 공임: 미션 슬리브 교환 (미션오일 및 오일팬 교환 포함)은 약 30만원에서 50만원 정도이며, 작업 시간은 약 3시간에서 5시간 소요될 수 있습니다.

함께 점검할 부품과 감별 진단

연관 부품:
- 미션오일팬 (필터 일체형) 및 미션오일: 슬리브 교환 시 필수적으로 함께 교체해야 합니다.
- 메카트로닉 브릿지 어댑터 (8자 어댑터): 메카트로닉 유닛 탈거 시 권장되는 고무 씰링 부품입니다.
- 변속기 솔레노이드 밸브: 변속 충격/지연 증상이 심하면 슬리브와 함께 점검 및 교체가 필요할 수 있습니다.

감별 진단:
- 변속기 오일팬 가스켓: 누유 부위로 감별 가능 (슬리브는 전기 커넥터 주변, 가스켓은 오일팬 가장자리).
- 변속기 솔레노이드 밸브: 진단기 스캔으로 고장 코드 확인 또는 슬리브 교체 후 증상 지속 시 점검.
- 크랭크샤프트 위치 센서: 진단기 스캔으로 고장 코드 확인 또는 RPM 불안정 등 엔진 증상 동반 여부 확인.

부품 구매 시, 차대번호 확인은 필수!

변속기 관련 부품은 차량 연식, 모델, 변속기 종류에 따라 달라지므로, 부품 구매 시에는 반드시 차량의 차대번호(VIN)를 통해 정확한 부품을 확인하고 구매하셔야 합니다. 이는 불필요한 재작업과 추가 비용을 방지하는 가장 확실한 방법입니다.
