BMW E60 오너분들 중 출발/변속 시 하부에서 '쿵' 또는 '툭' 하는 충격음, 가속 시 차체 떨림을 겪으셨나요? '차가 오래돼서'라고 넘기기 쉽지만, 이는 BMW 고질병 중 하나인 '플렉시블 조인트' 문제일 수 있습니다. '연탄' 또는 '구이보(Guibo)'라 불리는 이 부품, 오늘 자세히 알아보겠습니다.

1. BMW E60 플렉시블 조인트, 어떤 역할을 할까요?

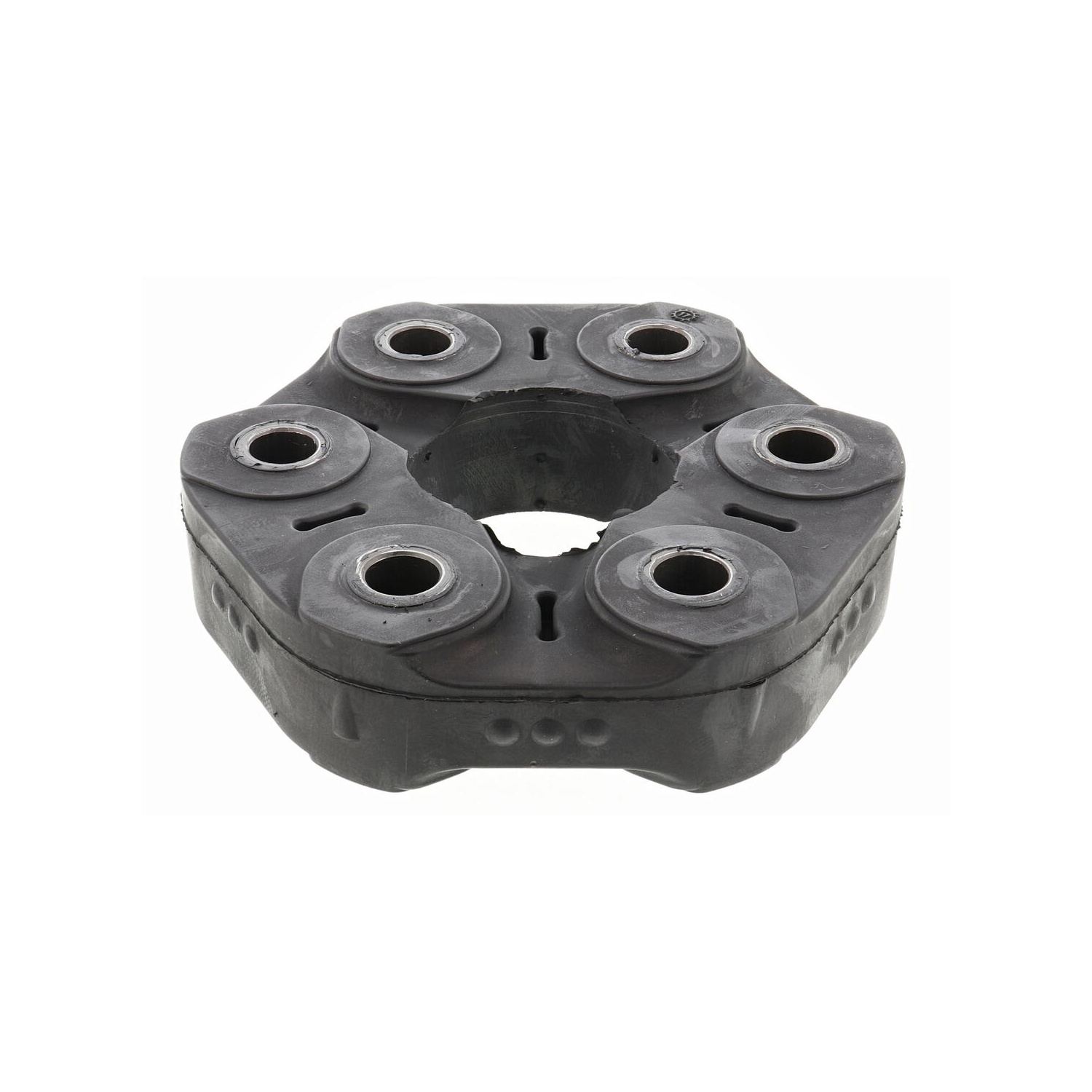

플렉시블 조인트는 변속기와 드라이브 샤프트, 또는 드라이브 샤프트와 디퍼렌셜 사이에서 동력을 전달하는 고무 재질의 연결 부품입니다.

핵심 역할은 동력 전달 시 발생하는 진동과 충격을 흡수하여 부드러운 주행감을 제공하는 것입니다.

BMW E60 525i (N52 B25 A 엔진) 같은 후륜 구동(RWD) 차량은 변속기-드라이브 샤프트, 그리고 드라이브 샤프트-디퍼렌셜 사이에 각각 장착됩니다. XDrive (AWD) 모델은 다른 부품이 사용될 수 있습니다.

2. 플렉시블 조인트 고장 증상 및 방치 시 위험

플렉시블 조인트는 고무 재질 특성상 경화되거나 손상되면 다양한 주행 문제를 일으킵니다.

1) 출발/변속 시 하부 충격음 ('쿵', '툭'):

"출발할 때 쿵 소리가 나요", "변속할 때 툭 소리가 나요" 등의 증상으로, 특히 D 또는 R 변경 시 나타납니다.

고무 손상으로 충격 흡수 능력을 잃고 유격이 생겨 금속 부딪히는 소리가 납니다.

심각도 3/5, 빠른 점검 권장. 방치 시 드라이브 샤프트, 디퍼렌셜 등 다른 구동계 부품 손상으로 이어집니다.

2) 가속 시 또는 특정 속도 구간에서 차체 진동:

"차가 덜덜 떨려요", "고속 주행 시 진동이 심해요"는 가속 시나 고속 주행 시 두드러집니다.

고무가 유연성을 잃어 드라이브 샤프트 진동을 흡수하지 못하고 차체로 전달되기 때문입니다.

심각도 3/5, 빠른 점검 필요. 주행 안정성 저하 및 다른 구동계 마모 가속화, 심한 경우 드라이브 라인 고장까지 초래할 수 있습니다.

3) 가속/변속 시 지연되거나 부드럽지 않은 가속:

"차가 울컥거려요", "가속이 더뎌요", "변속이 부드럽지 않아요"는 정지 상태 출발 시나 변속 시 나타납니다.

손상된 조인트로 동력 전달 유격이 발생하여 토크 전달이 원활하지 않아 생기는 현상입니다.

심각도 2/5 (경과 관찰 가능), 주행 성능 저하 및 운전 피로도 증가, 동력 전달 효율 저하로 이어질 수 있습니다.

4) 차량 하부에서 삐걱거리는, 끽끽거리는 또는 갈리는 소음:

회전 시나 변속 시 하부에서 이질적인 소음이 들린다면 의심해봐야 합니다.

고무 손상/파손으로 드라이브 샤프트 정렬이 틀어지거나 금속 마찰이 원인입니다.

심각도 3/5, 빠른 점검 권장. 방치 시 다른 구동계 손상 및 주행 안전 문제로 이어질 수 있습니다.

3. 플렉시블 조인트, 왜 고장 날까요?

고무 재질 경화 및 균열: 시간이 지남에 따라 고무가 자연스럽게 경화되고 균열이 발생합니다. E60에서 흔한 고장 원인입니다.

지속적인 토크 부하 및 열 노출: 동력 전달 시 토크 부하를 받고, 엔진 및 배기 시스템의 열에 노출되면서 고무가 빠르게 마모됩니다. 이 또한 E60에 흔한 원인입니다.

드라이브 샤프트 불균형 또는 정렬 불량: 드라이브 샤프트 자체 문제나 정렬 불량은 플렉시블 조인트에 과도한 스트레스를 주어 손상을 앞당깁니다.

잘못된 장착: 교체 시 볼트 방향 등 장착이 정확하지 않으면 조기 고장을 유발할 수 있습니다.

4. 자가진단 및 교체 주기, 공임은?

자가진단: 차량을 리프트에 띄워 플렉시블 조인트 고무 부분의 균열, 찢어짐, 경화, 변형 등을 육안으로 확인합니다. 드라이브 샤프트를 흔들어 유격이 있는지 확인하지만, 안전을 위해 전문 정비소 방문을 권장합니다.

교체 주기: 약 10만 km 주행 후 또는 증상이 나타나면 교환을 고려합니다.

작업 난이도: 배기 시스템 탈거 및 드라이브 샤프트 탈거/장착 시 정렬 주의가 필요해 전문 정비소 작업이 필수적입니다.

예상 공임 (부품비 제외):

• 플렉시블 조인트 단품: 약 15~25만원 (1.5~3시간)
• 플렉시블 조인트 및 센터 서포트 베어링 동시 교환: 약 25~40만원 (2~4시간)

정확한 견적은 정비소에 문의 바랍니다.

5. 함께 점검하면 좋은 부품과 감별 진단

플렉시블 조인트와 유사 증상을 보이거나 함께 마모되는 부품들이 많습니다. 동시 점검 및 교체로 공임 절감 효과를 얻을 수 있습니다.

함께 점검 권장 부품:

• 드라이브 샤프트 센터 서포트 베어링: 플렉시블 조인트와 함께 마모되는 경우가 많습니다. 고무 손상 및 베어링 유격을 육안으로 확인하고 동시 교환 시 공임 절감 효과가 큽니다.
• 미션/디퍼렌셜 마운트: 불량 시 드라이브 트레인 정렬에 영향을 주어 플렉시블 조인트에 무리를 줍니다. 고무 경화나 찢어짐을 확인해야 합니다.
• 등속 조인트 (CV Joint): 유사한 하부 소음 및 진동을 유발할 수 있으며, XDrive 모델의 앞 등속 조인트 문제가 흔합니다. 부트 손상 및 구리스 누유를 확인하며, 핸들을 돌릴 때 소음이 더 명확하면 등속 조인트 문제일 가능성이 높습니다.

6. 부품 구매 시 주의사항

플렉시블 조인트는 차량 동력 계통에 직접 영향을 미치는 중요 부품이므로, 정확한 부품 확인이 필수입니다.

차대번호 조회: 반드시 차량의 차대번호(VIN)를 통해 해당 차량에 맞는 정확한 부품을 확인해야 합니다. BMW E60 525i (N52 B25 A 엔진) 후륜 구동 모델은 변속기 출력축-드라이브 샤프트, 드라이브 샤프트-디퍼렌셜 연결부에 플렉시블 조인트가 장착됩니다.

호환되지 않는 부품 사용 또는 잘못된 장착은 더 큰 문제를 야기할 수 있으니 주의하시길 바랍니다.
