볼보 맵센서 고장, 이런 증상이 나타납니다

진단기를 통해 차량을 스캔했을 때, 다음과 같은 고장 코드가 감지된다면 맵센서 고장 가능성이 매우 높습니다.

• P0106: MAP/기압 센서 성능 문제 – 맵센서의 신호가 정상 범위를 벗어나거나 일관되지 않을 때 발생합니다.
• P0107: MAP/기압 센서 낮은 입력 – 맵센서에서 ECU로 전달되는 전압 신호가 너무 낮을 때 발생합니다.
• P0108: MAP/기압 센서 높은 입력 – 맵센서에서 ECU로 전달되는 전압 신호가 너무 높을 때 발생합니다.
• P0109: MAP/기압 센서 간헐적 신호 – 맵센서의 신호가 불규칙적으로 끊기거나 불안정할 때 발생합니다.

이러한 코드가 감지되면 흡기 매니폴드 압력 센서, 즉 맵센서의 고장을 1순위로 의심하고 점검해야 합니다.

맵센서, 엔진 성능의 핵심 조절자

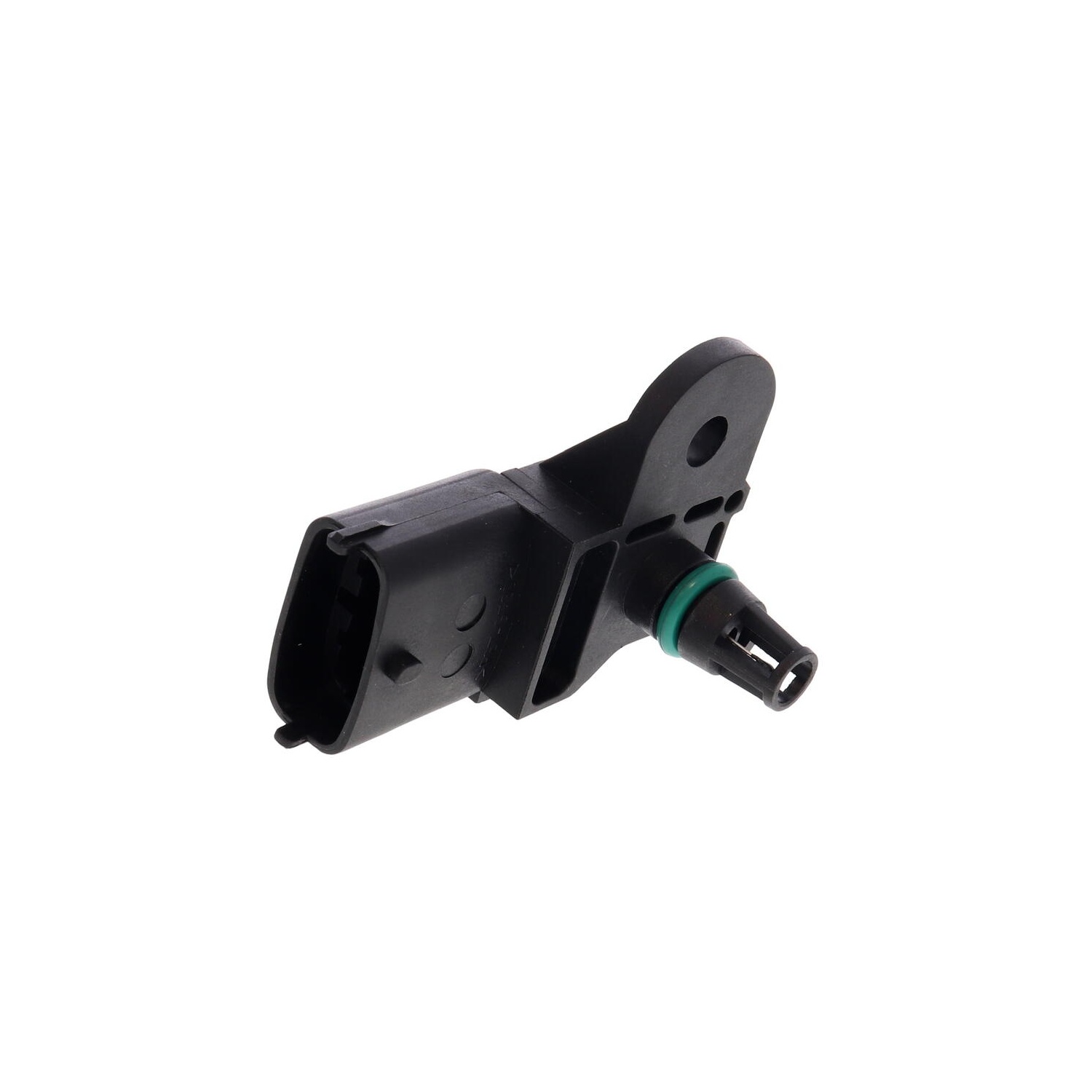

맵센서(Manifold Absolute Pressure Sensor)는 흡기 매니폴드 내부의 압력을 측정하여 엔진 ECU(전자 제어 장치)에 전달하는 중요한 역할을 합니다. ECU는 이 압력 정보를 바탕으로 엔진의 연료 분사량과 점화 시기를 정밀하게 조절하여 최적의 엔진 효율과 출력을 유지합니다. 예를 들어, 볼보 V60 D4 엔진(D4204T5)의 맵센서는 흡기 매니폴드 상단에 위치하며, 엔진 커버를 제거하면 접근할 수 있습니다.

맵센서 고장, 방치하면 더 큰 문제로 이어집니다

맵센서에 문제가 생기면 다양한 증상이 나타나며, 이를 방치할 경우 운전의 불편함을 넘어 차량의 심각한 손상으로 이어질 수 있습니다.

• 체크 엔진 경고등 점등 (심각도 2/5 - 빠른 점검 권장)
  고객 표현: “엔진 경고등 떴어요”, “체크 엔진 불 들어왔어요”
  이유: 맵센서 고장 시 엔진 ECU가 흡기 압력 정보를 정확히 받지 못해 경고등을 점등시킵니다.
  방치 시: 엔진 성능 저하 및 연비 악화가 지속될 수 있습니다.
• 엔진 출력 저하 및 가속 불량 (심각도 3/5 - 빠른 점검 권장)
  고객 표현: “차가 힘이 없어요”, “가속이 잘 안돼요”, “차가 굼떠요” (가속 시, 오르막 주행 시 발생)
  이유: 맵센서가 잘못된 압력 신호를 보내면 ECU가 연료 분사량과 점화 시기를 잘못 계산하여 엔진 출력이 저하됩니다.
  방치 시: 엔진 부하 계산 오류로 인해 엔진이 안전 모드로 작동하여 출력이 계속 제한됩니다.
• 불안정한 공회전 (심각도 3/5 - 빠른 점검 권장)
  고객 표현: “정차 중에 차가 떨려요”, “공회전이 불안해요”, “RPM이 오르락내리락해요” (정차 중, 신호 대기 중 발생)
  이유: 맵센서 고장으로 흡기 압력 데이터가 불안정하면 ECU가 공회전 시 적절한 연료 혼합비를 유지하기 어려워 공회전이 불안정해집니다.
  방치 시: 엔진 부조가 심해지거나 시동이 꺼질 수 있습니다.
• 연비 저하 및 검은 배기가스 (심각도 3/5 - 빠른 점검 권장)
  고객 표현: “기름을 너무 많이 먹어요”, “연비가 나빠졌어요”, “머플러에서 검은 연기가 나요” (주행 중, 가속 시 발생)
  이유: 맵센서가 잘못된 신호를 보내 엔진이 과도하게 농후한 혼합비로 작동하면 연료 소모가 늘고 불완전 연소로 검은 배기가스가 발생할 수 있습니다.
  방치 시: 과도한 연료 소모와 배기가스 증가로 환경 오염 및 촉매 변환기 손상 가능성이 있습니다.
• 시동 지연 또는 시동 꺼짐 (심각도 4/5 - 즉시 점검)
  고객 표현: “시동이 잘 안 걸려요”, “주행 중에 시동이 꺼져요” (시동 시, 주행 중 발생)
  이유: 맵센서 고장으로 ECU가 시동 시 필요한 정확한 연료량을 계산하지 못하거나, 주행 중 엔진 부하 변화에 적절히 대응하지 못해 시동 지연이나 꺼짐이 발생할 수 있습니다.
  방치 시: 운행 중 시동 꺼짐으로 인해 안전사고의 위험이 있습니다.

맵센서 고장, 원인은 무엇일까요?

맵센서 고장의 원인은 크게 몇 가지로 나눌 수 있습니다.

• 센서 내부 손상 또는 오염: 이 차량(볼보 XC60 2.0 D5, S60 2.0 D3, V40 2.0 D3, S60 2.0 D4 등)에서 흔히 발생하는 고장 원인입니다. 센서 내부 부품이 손상되거나, 흡기 매니폴드 내의 오일 증기, 카본 등으로 인해 센서가 오염되어 정확한 압력 측정을 방해할 수 있습니다.
• 배선 문제 또는 커넥터 불량: 맵센서와 ECU를 연결하는 배선이 손상되거나, 커넥터에 부식 또는 접촉 불량이 발생하면 센서 신호가 제대로 전달되지 않아 고장으로 이어집니다.
• 흡기 시스템 누기: 흡기 매니폴드나 관련 호스에서 공기가 새는 경우, 맵센서가 측정하는 압력 값이 실제와 달라져 ECU가 오작동할 수 있습니다. 이는 맵센서 자체의 고장은 아니지만, 유사한 증상을 유발할 수 있어 함께 점검해야 할 부분입니다.

자가진단과 교체 시기, 그리고 공임 정보

맵센서 고장이 의심될 때, 몇 가지 자가진단을 시도해 볼 수 있습니다.

• 육안 점검: 맵센서 커넥터의 부식 여부, 배선 손상 여부, 센서 자체의 오염 여부를 확인해 볼 수 있습니다. 흡기 매니폴드에 장착되어 있어 접근성이 비교적 용이합니다.
• 진단기 스캔: P0106, P0107, P0108, P0109 등의 OBD 코드가 감지될 경우, 맵센서 고장 가능성이 매우 높으므로 전문적인 진단을 받아야 합니다.

맵센서의 일반적인 교체 주기는 약 8만~10만km 또는 고장 시 교환하는 것을 권장합니다. 맵센서 교환 작업은 흡기 매니폴드에 장착되어 있어 엔진 커버를 제거하면 접근할 수 있어 숙련자의 경우 DIY 사례도 있지만, 정확한 진단 및 교체 후 ECU 초기화 또는 점검이 필요할 수 있으므로 전문 정비소 방문을 추천합니다. 순정 OEM 품번 31405341 와 같이 정확한 부품을 사용해야 합니다. 맵센서 교환에 드는 공임은 약 5~10만원 선으로, 작업 시간은 약 0.5~1시간 정도 소요됩니다.

정확한 진단을 위한 감별 진단과 연관 부품

맵센서 고장과 유사한 증상을 유발할 수 있는 다른 부품들도 함께 점검하거나 감별 진단을 해야 합니다.

• 연관 부품: 산소 센서
  산소 센서는 배기가스 내 산소 농도를 측정하여 연료 혼합비 조절에 영향을 미칩니다. 맵센서와 함께 연료 혼합비 조절에 관여하므로, 동반 고장 시 유사 증상이 나타날 수 있습니다. 진단기로 각 센서의 고장 코드를 확인하여 구분합니다.
• 연관 부품: 스로틀 바디
  스로틀 바디는 흡기 시스템의 일부로, 스로틀 바디 오염이나 고장 시 흡기 압력에 직접적인 영향을 줄 수 있습니다. 이로 인해 맵센서가 정상이라도 압력 정보에 오류가 발생할 수 있습니다.
• 감별 진단: MAF 센서 (Mass Air Flow Sensor)
  MAF 센서는 흡기 에어 필터 뒤에 위치하여 엔진으로 유입되는 공기 유량을 측정합니다. 반면 맵센서는 흡기 매니폴드에 위치하여 압력을 측정합니다. 두 센서는 역할과 위치가 다르며, 진단기로 각 센서의 데이터를 확인하여 구분할 수 있습니다.

부품 구매 시에는 반드시 차량의 차대번호(VIN)를 통해 정확한 부품을 확인하고 구매하시길 바랍니다.
