주행 중 갑자기 '체크 엔진 불 들어왔어요', '엔진 경고등 떴어요'라는 메시지를 보셨다면, 혹은 정차 중 '차가 덜덜거려요', '공회전이 불안해요' 같은 증상을 겪으셨다면 도요타 캠리 2.5, 라브4 2.5, 라브4 2.5 HEV, 캠리 2.5 HEV 등 여러 모델에 해당되는 캠축 조절 밸브 문제를 의심해 볼 수 있습니다. 특히 도요타 캠리 2.5 V5 (2AR-FE 엔진) 모델에서 흔히 발생하는 고장 중 하나입니다.

엔진 경고등 점등, 어떤 고장 코드일까요?

엔진 경고등이 점등되면 차량 진단기(OBD 스캐너)를 통해 고장 코드를 확인할 수 있습니다. 캠축 조절 밸브와 관련된 주요 고장 코드는 다음과 같습니다.

• P0010: 흡기 캠축 위치 액추에이터 회로/개방 (뱅크 1) - 흡기 캠축 조절 밸브의 전기 회로에 문제가 있음을 나타냅니다.
• P0011: 흡기 캠축 위치 타이밍 과도하게 진행/성능 (뱅크 1) - 흡기 캠축 타이밍이 너무 빨리 진행되거나 성능 이상이 있음을 의미합니다.
• P0012: 흡기 캠축 위치 타이밍 과도하게 지연/성능 (뱅크 1) - 흡기 캠축 타이밍이 너무 늦게 지연되거나 성능 이상이 있음을 의미합니다.
• P0013: 배기 캠축 위치 액추에이터 회로/개방 (뱅크 1) - 배기 캠축 조절 밸브의 전기 회로에 문제가 있음을 나타냅니다.
• P0014: 배기 캠축 위치 타이밍 과도하게 진행/성능 (뱅크 1) - 배기 캠축 타이밍이 너무 빨리 진행되거나 성능 이상이 있음을 의미합니다.
• P0015: 배기 캠축 위치 타이밍 과도하게 지연/성능 (뱅크 1) - 배기 캠축 타이밍이 너무 늦게 지연되거나 성능 이상이 있음을 의미합니다.

이러한 코드들은 캠축 조절 밸브 자체의 전기적 문제, 기계적 고착, 또는 오일 압력 제어 이상을 강력히 시사합니다. 코드가 확인되면 전문 정비소에서 정확한 진단을 받아야 합니다.

캠축 조절 밸브, 엔진의 심장을 뛰게 하는 핵심 부품

캠축 조절 밸브는 엔진의 가변 밸브 타이밍(VVT) 시스템에서 핵심적인 역할을 수행합니다. 엔진 오일의 흐름을 정밀하게 조절하여 캠축의 타이밍을 변경하고, 이를 통해 엔진 효율성과 성능을 최적화합니다. 특히 도요타 캠리 2.5 V5 (2AR-FE 엔진)와 같은 모델에서는 VVT 시스템이 연료 효율성 및 출력 제어에 지대한 영향을 미치므로, 이 밸브의 정상적인 작동이 매우 중요합니다.

놓치지 말아야 할 캠축 조절 밸브 고장 증상들

캠축 조절 밸브에 문제가 생기면 다양한 증상이 나타날 수 있으며, 이를 조기에 인지하고 대처하는 것이 중요합니다.

• 엔진 경고등 점등 (고객 표현: 체크 엔진 불 들어왔어요, 엔진 경고등 떴어요)
  주행 중이거나 시동 후 갑자기 엔진 경고등이 점등됩니다. 캠축 조절 밸브의 오작동은 가변 밸브 타이밍 시스템에 문제를 유발하며, 이는 엔진 제어 모듈(ECM)에 의해 감지되어 경고등을 띄웁니다. 이 증상의 심각도는 2/5로, 빠른 점검이 권장됩니다. 방치 시 엔진 성능 저하, 연비 감소는 물론, 심각한 경우 엔진 손상으로 이어질 수 있습니다.
• 불안정한 공회전 (고객 표현: 차가 덜덜거려요, 공회전이 불안해요, 정차 중에 차가 흔들려요)
  정차 중 엔진이 따뜻할 때 차체나 엔진에서 덜덜거리는 느낌을 받거나 공회전이 불안정해집니다. 캠축 조절 밸브가 고착되거나 제대로 작동하지 않으면 엔진이 타이밍을 적절히 조절할 수 없어 연소 불균형이 발생하고, 이로 인해 공회전이 불안정해집니다. 심각도 3/5로, 빠른 점검이 필요하며 방치 시 엔진 부조화로 인한 추가적인 엔진 부품 마모 및 손상을 유발할 수 있습니다.
• 가속 시 출력 부족 및 연비 저하 (고객 표현: 차가 잘 안 나가요, 가속이 더뎌요, 힘이 없어요)
  가속 시 또는 고속 주행 시 차량의 힘이 부족하다고 느끼거나 가속 반응이 둔해집니다. VVT 시스템은 다양한 주행 조건에서 연료 효율성을 위해 엔진 타이밍을 최적화하는데, 밸브가 오작동하면 타이밍 조절이 어려워져 엔진 성능이 저하되고 연료 소비가 증가합니다. 심각도 3/5로, 빠른 점검이 권장됩니다. 방치 시 주행 성능 저하 및 연료비 증가, 장기적으로 엔진에 무리를 줄 수 있습니다.
• 엔진 소음 (딸깍거리는 소리) (고객 표현: 엔진에서 딸깍거리는 소리가 나요, 밸브 커버 쪽에서 소리가 나요)
  엔진 시동 시 또는 엔진 작동 중에 밸브 커버 부근에서 '딸깍거리는' 소음이 발생할 수 있습니다. 캠축 조절 밸브의 오작동으로 인해 캠축 액추에이터로의 오일 압력 조절이 제대로 이루어지지 않아 발생하는 소리입니다. 심각도 3/5로, 빠른 점검이 필요하며 방치 시 엔진 내부 부품의 마모를 가속화하고 더 큰 엔진 손상으로 이어질 수 있습니다.

왜 고장날까요? 캠축 조절 밸브의 흔한 고장 원인

캠축 조절 밸브는 비교적 견고한 부품이지만, 특정 원인에 의해 고장이 발생할 수 있습니다.

• 오염된 엔진 오일 및 슬러지 축적: 도요타 캠리 2.5, 라브4 2.5 등의 차량에서 흔한 고장 원인입니다. 엔진 오일 교환 주기를 놓치거나 저품질 오일을 사용하면 슬러지가 쌓여 밸브 내부의 미세한 통로를 막을 수 있습니다.
• 내부 스크린 막힘: 밸브 내부에 오일 속 이물질을 걸러내는 스크린이 막히는 것 역시 이 차량들에 흔한 원인입니다. 이는 오일 흐름을 방해하여 밸브의 정상적인 작동을 어렵게 합니다.
• 전기적 결함: 배선 손상이나 솔레노이드 코일 자체의 불량으로 인해 밸브의 전기적 제어가 제대로 이루어지지 않을 수 있습니다.
• 잘못된 오일 점도 사용: 차량 제조사가 권장하는 오일 점도와 다른 오일을 사용할 경우, 밸브의 오일 압력 제어에 문제가 발생하여 고장으로 이어질 수 있습니다.

자가 진단부터 교체 주기, 그리고 공임까지

캠축 조절 밸브는 고장 시 교환하는 부품이며, 특정 교체 주기가 정해져 있지 않습니다.

• 자가 진단:
    - 엔진 경고등 확인: 엔진 경고등이 점등되었다면 즉시 정비소에 방문하여 진단이 필요합니다.
    - 엔진 오일 상태 확인: 주기적으로 엔진 오일 레벨을 확인하고, 오일이 심하게 오염되었거나 레벨이 낮다면 점검이 필요합니다.
• 작업 난이도: 보통 정비소에서 작업하는 난이도입니다. 캠축 조절 밸브 교환 시 엔진 커버 및 기타 주변 부품 탈거가 필요할 수 있으며, 정확한 설치 및 토크 값 준수가 중요합니다.
• 공임: 캠축 조절 밸브 1개 교환 기준으로 공임은 약 10만원에서 20만원 정도이며, 작업 시간은 약 1~2시간 소요될 수 있습니다. (정비소 및 지역에 따라 상이할 수 있습니다.)

함께 점검하면 좋은 부품과 혼동하기 쉬운 증상들

캠축 조절 밸브 고장 시에는 연관 부품을 함께 점검하거나, 유사 증상을 보이는 다른 부품과의 감별 진단이 중요합니다.

• 연관 부품:
    - 엔진 오일 및 오일 필터 (권장): 오염된 오일이 고장 원인일 수 있으므로 밸브 교환 시 함께 교체하는 것을 권장합니다.
    - 밸브 커버 가스켓 (권장): 교환 작업 시 밸브 커버가 탈거될 수 있으며, 재사용 시 누유 위험이 있어 함께 교체하는 것이 좋습니다.
    - 흡기 매니폴드 가스켓 (상태 확인 후): 일부 차량의 경우 캠축 조절 밸브 접근을 위해 흡기 매니폴드를 탈거해야 할 수 있습니다.
• 감별 진단:
    - 캠축 위치 센서: OBD 진단 시 캠축 조절 밸브 관련 코드(P001x)와 캠축 위치 센서 관련 코드(P0340, P0345 등)를 구분하여 진단해야 합니다. 캠축 조절 밸브는 오일 흐름을 제어하고, 센서는 캠축의 실제 위치를 감지합니다.
    - 크랭크축 위치 센서: OBD 진단 시 크랭크축 위치 센서 관련 코드(P0335 등)를 확인합니다. 크랭크축 위치 센서는 엔진 회전 속도와 피스톤 위치를 감지하여 엔진 타이밍의 기본 정보를 제공합니다.
    - 점화 코일/점화 플러그: 엔진 부조 증상이 유사할 수 있으나, 캠축 조절 밸브는 주로 타이밍 문제와 관련되며, 점화 계통 문제는 실화(misfire) 코드와 직접적으로 연관됩니다. OBD 진단 시 실화 관련 코드를 확인하여 감별합니다.

정확한 부품 선택을 위한 마지막 팁

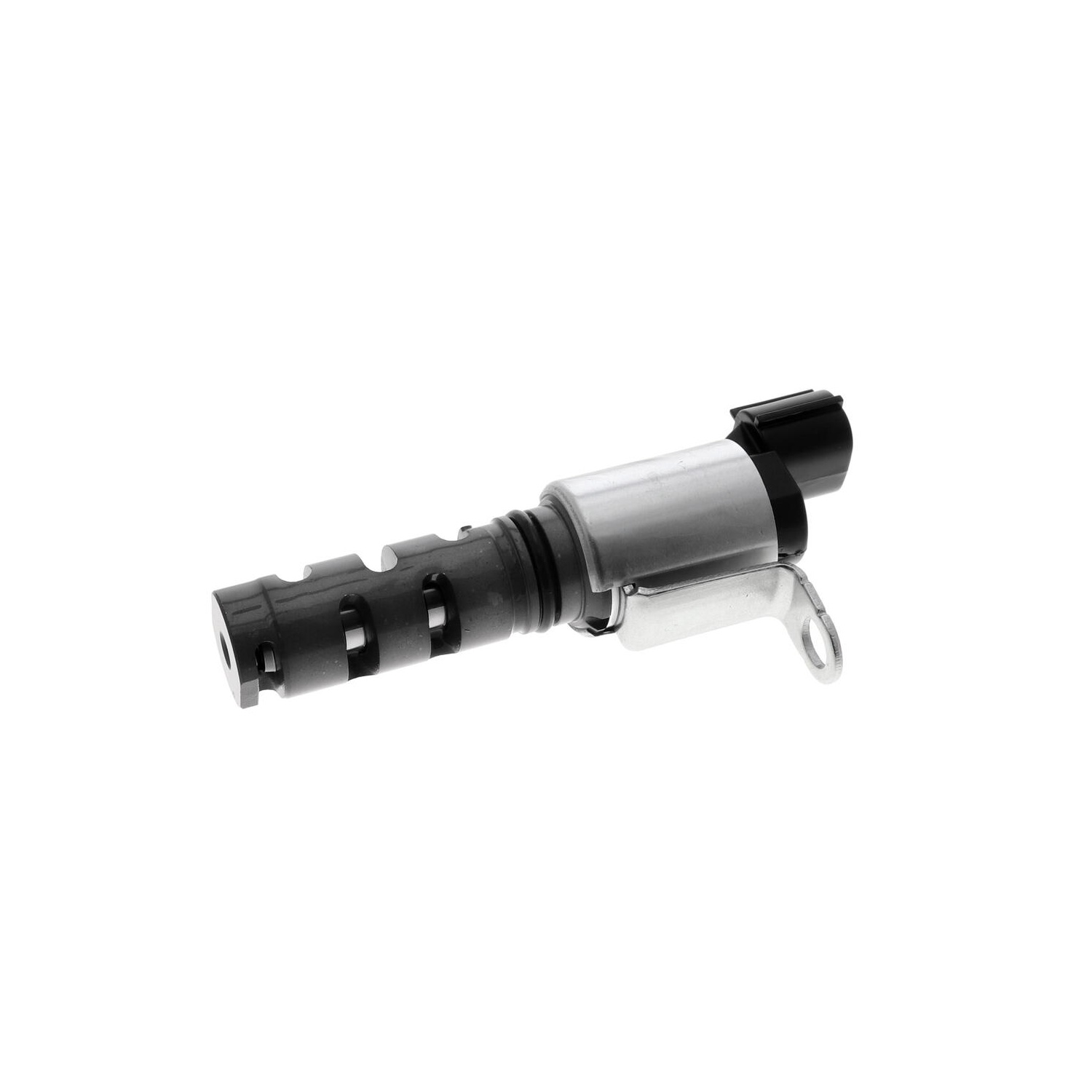

도요타 캠리 2.5, 라브4 2.5, 라브4 2.5 HEV, 캠리 2.5 HEV 등 여러 모델에 사용되는 순정 OEM 부품 번호 153300T030을 찾으셨다면 바로 이 글에서 다루는 부품이 맞습니다. 정확한 부품 확인을 위해 차량의 VIN(차대번호) 조회를 강력히 권장합니다. 또한, 캠축 조절 밸브는 흡기 및 배기 캠축에 각각 장착될 수 있으므로, 교체가 필요한 위치(흡기/배기)를 정확히 확인하고 구매해야 합니다.
