BMW E90 에어백 경고등? 핸들 버튼 먹통? 클럭 스프링을 의심하세요!

BMW E90 3시리즈 오너 여러분, 시동을 걸었는데 갑자기 계기판에 에어백 경고등이 점등되거나, 주행 중 급하게 경적을 울리려는데 '빵빵' 소리가 나지 않아 당황하신 적 있으신가요? 혹은 핸들에 달린 오디오 조절 버튼이나 크루즈 컨트롤이 작동하지 않아 불편함을 느끼셨다면, 오늘 다룰 '클럭 스프링' 문제를 의심해 볼 필요가 있습니다. 운전자의 안전과 직결된 중요한 부품인 클럭 스프링은 BMW E90 모델에서 비교적 흔하게 발생하는 고장 중 하나입니다. 이 글에서는 BMW E90 클럭 스프링의 역할부터 고장 증상, 원인, 자가진단 및 교체 정보까지 상세하게 다루어 여러분의 궁금증을 해소해 드리겠습니다.

BMW E90 클럭 스프링, 어떤 역할을 할까요?

클럭 스프링은 스티어링 휠(핸들) 내부에 위치하며, 핸들이 좌우로 회전하는 동안에도 에어백, 혼(경음기), 오디오 및 크루즈 컨트롤 리모컨 버튼 등 스티어링 휠의 다양한 전자 부품에 끊임없이 전기적 연결을 제공하는 핵심 부품입니다. 핸들을 돌릴 때 배선이 꼬이거나 단선되지 않도록 유연하게 전기를 전달하는 역할을 합니다. 특히 BMW E90 모델의 클럭 스프링은 에어백 모듈 및 스티어링 휠 각도 센서와 함께 '스티어링 컬럼 스위치 유닛(SZL)'의 일부로 구성될 수 있다는 특이사항이 있습니다. 이 부품은 E90 320i를 포함한 E90, E91, E92, E93 모델에 공통적으로 적용됩니다.

BMW E90 클럭 스프링 고장 시 나타나는 증상들

클럭 스프링에 문제가 생기면 다양한 증상이 나타나며, 일부 증상은 운전자의 안전과 직결될 수 있으므로 즉각적인 점검이 필요합니다.

1. 에어백 경고등 점등 (심각도 4/5 - 즉시 점검 필요)

고객 표현: "에어백 경고등이 들어와요", "계기판에 에어백 불이 들어와요", "안전벨트 경고등도 같이 떠요"
발생 시점: 시동 시 또는 주행 중
방치 시 위험: 에어백 시스템이 정상적으로 작동하지 않아 사고 발생 시 운전자 보호가 어렵습니다.
이유: 클럭 스프링 내부의 배선이 손상되면 에어백 모듈과의 전기적 연결이 끊어져 계기판에 에어백 경고등이 점등됩니다. 이때 93B4 (운전석 에어백 1단계 회로 개방 또는 높은 저항), 93A8 (운전석 에어백 2단계 회로 개방 또는 높은 저항)과 같은 고장 코드가 함께 나타날 수 있습니다.

2. 혼(경음기) 작동 불량 (심각도 3/5 - 빠른 점검 권장)

고객 표현: "빵빵이가 안 돼요", "경적 소리가 안 나요", "혼이 가끔 돼요"
발생 시점: 항상 또는 간헐적으로
방치 시 위험: 위급 상황 시 경고음 사용이 불가능하여 안전에 위협이 될 수 있습니다.
이유: 클럭 스프링을 통해 혼으로 가는 전기 신호가 전달되므로, 손상 시 혼 작동 불량이 발생합니다.

3. 스티어링 휠 리모컨 작동 불량 (심각도 2/5 - 경과 관찰 가능)

고객 표현: "핸들 버튼이 안 먹어요", "오디오 조절이 안 돼요", "크루즈 컨트롤이 안 돼요"
발생 시점: 항상 또는 간헐적으로
방치 시 위험: 운전 중 편의 기능 사용이 제한되어 불편함을 초래합니다.
이유: 스티어링 휠의 리모컨 버튼 신호가 클럭 스프링을 통해 전달되므로, 손상 시 기능 불량이 발생합니다.

4. 스티어링 휠 회전 시 소음 발생 (심각도 2/5 - 빠른 점검 권장)

고객 표현: "핸들 돌릴 때 삐걱거려요", "핸들에서 긁히는 소리가 나요", "핸들 돌릴 때 딱딱거리는 소리가 나요"
발생 시점: 핸들 조작 시
방치 시 위험: 내부 손상이 심화되어 다른 기능 불량으로 이어질 수 있습니다.
이유: 클럭 스프링 내부의 리본 케이블이 마모되거나 손상되어 회전 시 마찰음이 발생할 수 있습니다.

5. 방향지시등 작동 불량 (심각도 3/5 - 빠른 점검 권장)

고객 표현: "깜빡이가 안 들어와요", "방향지시등이 안 켜져요", "방향지시등이 저절로 안 꺼져요"
발생 시점: 방향지시등 작동 시
방치 시 위험: 방향 전환 시 다른 운전자에게 신호 전달이 어려워 사고 위험이 증가합니다.
이유: 클럭 스프링을 통해 방향지시등 스위치의 전기 신호가 전달되므로, 손상 시 작동 불량이 발생합니다.

BMW E90 클럭 스프링, 왜 고장 날까요?

BMW E90 모델에서 클럭 스프링 고장이 흔하게 발생하는 데에는 몇 가지 주요 원인이 있습니다.

1. 내부 리본 케이블 단선 또는 손상: 클럭 스프링 내부에는 얇고 유연한 리본 케이블이 들어있습니다. 이 케이블은 핸들 회전에 따라 움직이면서 지속적인 전기 연결을 제공하는데, 시간이 지나면서 피로 누적이나 물리적인 스트레스로 인해 단선되거나 손상될 수 있습니다. 이는 E90 차량에서 흔한 고장 원인입니다.

2. 스티어링 컬럼 탈거/장착 시 잘못된 정렬: 다른 정비 작업(예: 스티어링 컬럼 교체 등)을 위해 클럭 스프링이 포함된 스티어링 컬럼을 탈거하고 다시 장착하는 과정에서 클럭 스프링의 정렬이 잘못될 경우, 내부 케이블에 과도한 장력이 가해져 손상될 수 있습니다. 이 또한 E90 차량에서 흔히 발생합니다.

3. 시간 경과에 따른 자연적인 마모 및 노후화: 모든 자동차 부품과 마찬가지로 클럭 스프링 역시 시간의 흐름과 사용량에 따라 자연스럽게 마모되고 노후화됩니다. 내부 구동 부품의 윤활이 부족해지거나 케이블의 탄성이 저하되면서 고장으로 이어질 수 있습니다. 이는 E90 차량에서 흔한 고장 원인입니다.

클럭 스프링 고장, 자가진단 및 점검 방법

내 차의 클럭 스프링에 문제가 있는지 간단하게 자가 진단해 볼 수 있는 방법이 있습니다. 아래 항목들을 확인해 보세요.

1. 혼(경음기) 및 스티어링 휠 리모컨 버튼 작동 여부 확인: 핸들의 경음기를 눌러보고, 오디오 볼륨 조절, 채널 변경, 크루즈 컨트롤 등 리모컨 버튼들이 정상적으로 작동하는지 확인합니다.
→ 이상 증상: 혼 작동 불량 또는 간헐적 작동, 리모컨 버튼 작동 불량 또는 간헐적 작동

2. 계기판 에어백 경고등 점등 여부 확인: 시동을 걸었을 때 계기판에 에어백 경고등이 계속 켜져 있는지 확인합니다.
→ 이상 증상: 에어백 경고등 점등

3. 스티어링 휠 회전 시 소음 발생 여부 확인: 핸들을 좌우로 끝까지 돌려보면서 '딱딱거리는 소리'나 '긁히는 소리', '삐걱거리는 소리' 등 이상한 소음이 발생하는지 귀 기울여 들어봅니다.
→ 이상 증상: 딱딱거리는 소리, 긁히는 소리, 삐걱거리는 소리

위 자가진단 항목 중 하나라도 이상이 있다면, 전문 정비소에 방문하여 정확한 진단을 받아보시는 것이 좋습니다. 특히 에어백 경고등은 안전과 직결되므로 즉시 점검해야 합니다.

BMW E90 클럭 스프링 교체: 비용과 난이도

클럭 스프링은 소모품으로 분류되지는 않지만, 고장이 발생하면 교체가 필요한 부품입니다.

교체 주기: 고장 시 즉시 교환해야 합니다. 예방적 교체 주기는 따로 명시되어 있지 않습니다.

작업 난이도: 클럭 스프링 교체 작업은 에어백 탈거 및 스티어링 휠 분리 작업이 필수적으로 포함됩니다. 에어백은 안전에 매우 중요한 부품이므로, 관련 지식과 경험이 없는 상태에서의 DIY는 매우 위험할 수 있습니다. 숙련된 DIY 사례는 있지만, 스티어링 각도 센서 재설정이 필요할 수 있어 전문 장비 없이는 완벽한 작업이 어렵습니다. 따라서 전문 정비소에 맡기는 것을 권장합니다.

예상 공임: 클럭 스프링 교환 공임은 약 5만원에서 10만원 사이로 형성되며, 작업 시간은 약 1~2시간 정도 소요될 수 있습니다. 이는 부품 가격을 제외한 순수 공임이며, 정비소마다 차이가 있을 수 있습니다.

클럭 스프링 연관 부품 및 감별 진단: 정확한 진단이 중요합니다

클럭 스프링 고장 증상은 다른 부품의 문제와 혼동될 수 있으므로, 정확한 진단이 중요합니다.

1. 함께 점검할 연관 부품


• 스티어링 각도 센서 (Steering Angle Sensor, SZL): BMW E90 모델의 클럭 스프링은 스티어링 각도 센서와 함께 스티어링 컬럼 스위치 유닛(SZL)에 통합되어 있거나 밀접하게 관련되어 있습니다. 클럭 스프링 고장 시 스티어링 각도 센서에도 문제가 발생했는지 함께 상태를 확인하는 것이 좋습니다.

• 에어백 모듈: 클럭 스프링은 에어백 시스템과 직접 연결되어 에어백 모듈로 전기 신호를 전달합니다. 따라서 클럭 스프링 고장으로 에어백 경고등이 점등될 경우, 에어백 모듈 자체에 문제가 없는지 함께 진단해야 합니다.

2. 감별 진단: 스티어링 각도 센서 (SZL)

클럭 스프링과 스티어링 각도 센서는 모두 스티어링 컬럼 스위치 유닛(SZL) 내부에 위치하거나 밀접하게 연관되어 있어 증상이 유사하게 나타날 수 있습니다. 하지만 주된 역할에서 차이가 있습니다.


• 클럭 스프링: 주로 에어백, 혼, 스티어링 휠 리모컨 버튼 등 전자 부품의 전기적 연결과 관련이 깊습니다.

• 스티어링 각도 센서: DSC(Dynamic Stability Control), ABS(Anti-lock Braking System) 시스템 및 조향 관련 기능과 더 밀접하게 관련되어 있습니다. 스티어링 각도 센서에 문제가 생기면 DSC/ABS 경고등이 함께 점등되거나, 조향 보조 기능에 문제가 발생할 수 있습니다.

따라서 정확한 원인 파악을 위해서는 전문 진단기를 통한 고장 코드 확인과 세부적인 점검이 필수적입니다. 숙련된 정비사는 고장 코드를 분석하고 각 부품의 기능을 개별적으로 테스트하여 정확한 고장 부위를 찾아낼 수 있습니다.

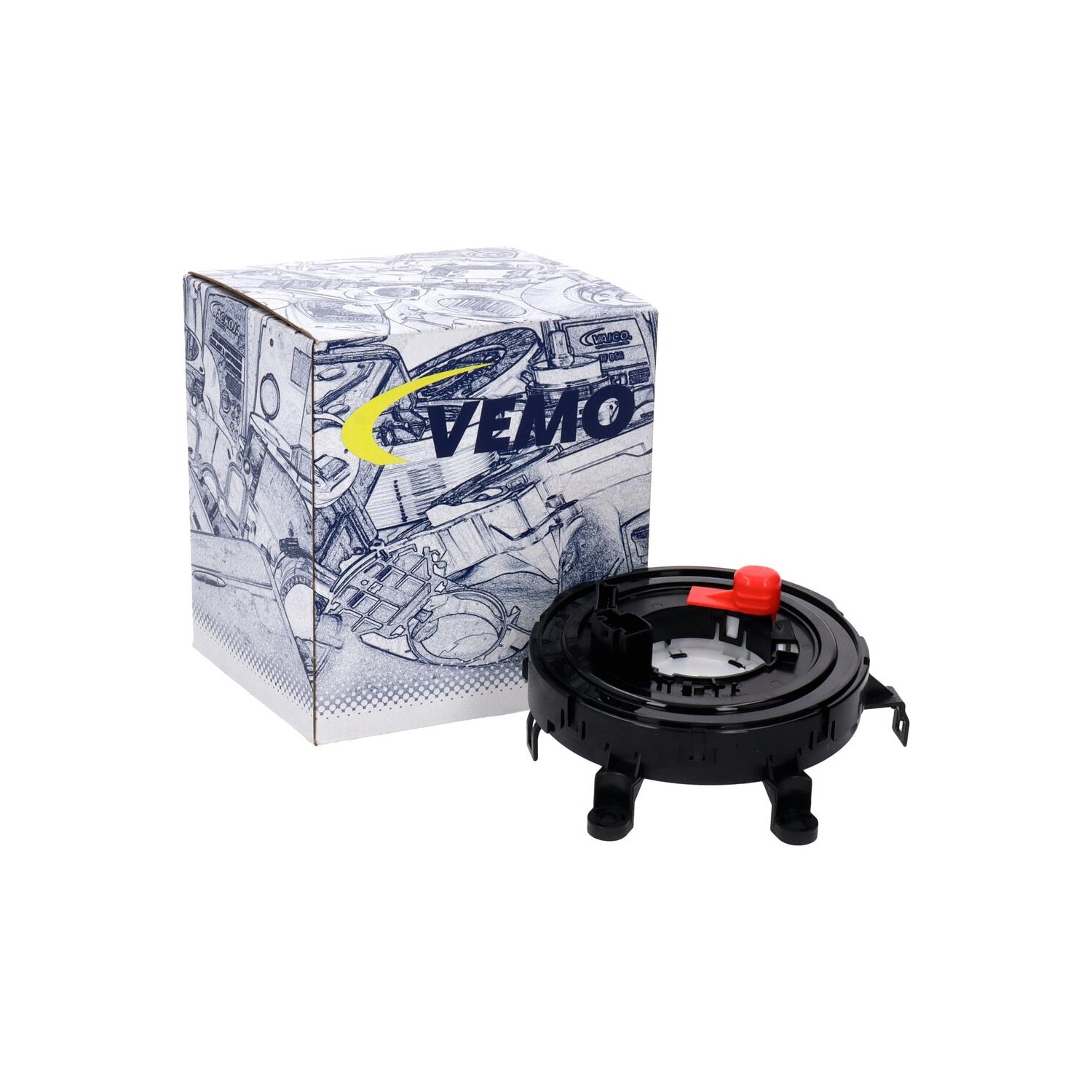

BMW E90 클럭 스프링 구매 시 주의사항

BMW E90 클럭 스프링 교체를 위해 부품을 구매하실 계획이라면, 반드시 다음 사항에 유의해야 합니다.

정확한 부품 번호 확인: BMW 모델은 연식, 트림, 생산 국가 등에 따라 동일한 E90이라도 미세하게 다른 부품이 적용될 수 있습니다. 따라서 부품 구매 전에는 반드시 차대번호(VIN) 조회를 통해 차량에 맞는 정확한 부품 번호를 확인하는 것이 강력히 권장됩니다. 잘못된 부품을 구매하면 장착이 불가능하거나 정상적인 기능을 하지 못할 수 있습니다. 이 부품은 좌우전후 구분이 없습니다.
