도요타 캠리/라브4, 도어락 액추에이터 고장? 이런 증상에 주목하세요!

“문이 안 잠겨요”, “리모컨으로 문이 안 열려요”, “문 잠글 때 삐걱거려요” 혹은 “문 닫았는데 실내등이 안 꺼져요” 같은 불편함을 겪고 계신가요? 도요타 캠리 2.5, 라브4 2.5, 라브4 2.5 HEV, 캠리 2.4 HEV 차량에서 흔히 발생하는 도어락 액추에이터 고장 증상들입니다. 특히 2013-2018년식 라브4 모델의 경우 운전석 및 조수석 도어 액추에이터 교체 사례가 많을 정도로 고질병 중 하나로 알려져 있습니다. 오늘 다룰 부품은 순정 OEM 품번 69030-06200 에 해당하는 도어락 액추에이터로, 이 글을 통해 정확한 진단과 합리적인 정비 계획을 세우는 데 도움을 드리겠습니다.

도어락 액추에이터의 역할과 고장 코드

도어락 액추에이터는 차량의 도어를 전기적으로 잠그거나 해제하는 핵심 부품입니다. 리모컨 키나 실내 도어 스위치 명령을 받아 기계적으로 도어 잠금 메커니즘을 작동시키는 역할을 합니다. 만약 도어락 시스템에 문제가 발생했다면, 전문 진단 스캐너를 통해 액추에이터 또는 연관 릴레이 관련 오류 코드를 확인할 수 있습니다. 이러한 오류 코드는 고장 부위를 특정하고 정확한 진단을 내리는 데 중요한 단서가 됩니다.

증상별 상세 진단: 심각도와 방치 시 위험성

1. 문이 잠기거나 열리지 않음 (심각도 4/5 - 빠른 점검 권장)

고객 표현: “문이 안 잠겨요”, “문이 안 열려요”, “리모컨으로 문이 안 열려요”

발생 시점: 리모컨 또는 실내 스위치 작동 시, 주행 중 자동 잠금 시

이유: 도어락 액추에이터 내부 모터 고장으로 잠금/해제 메커니즘이 작동하지 않습니다.

방치 시: 차량 보안에 치명적인 취약점이 생겨 도난 위험이 크게 증가합니다. 또한, 사고 발생 시 문이 제대로 열리지 않아 인명 피해로 이어질 수 있으므로 즉시 점검이 필요합니다.

2. 잠금/해제 시 이상 소음 발생 (심각도 2/5 - 경과 관찰 가능)

고객 표현: “문 잠글 때 삐걱거려요”, “문 열 때 덜그럭거려요”, “문에서 이상한 소리가 나요”

발생 시점: 도어 잠금 또는 해제 시

이유: 액추에이터 내부 기어 마모 또는 모터 작동 불량으로 인해 발생합니다.

방치 시: 초기 증상일 수 있으나, 시간이 지남에 따라 액추에이터가 고착되거나 완전히 고장으로 이어질 수 있습니다. 소음이 반복된다면 점검을 고려해야 합니다.

3. 문이 간헐적으로 잠기거나 열림 (심각도 3/5 - 빠른 점검 권장)

고객 표현: “어떨 때는 잠기고 어떨 때는 안 잠겨요”, “문이 지멋대로 잠겨요”, “문이 가끔 안 열려요”

발생 시점: 리모컨 또는 실내 스위치 작동 시, 주행 중

이유: 액추에이터 내부 전기 접점 불량 또는 모터의 수명 저하로 인해 발생합니다.

방치 시: 불안정한 작동은 결국 완전 고장으로 이어져 차량 보안 및 운전 편의성에 심각한 문제를 초래합니다.

4. 실내등이 계속 켜져 있거나 경보 시스템 오작동 (심각도 3/5 - 빠른 점검 권장)

고객 표현: “문 닫았는데 실내등이 안 꺼져요”, “차량 경보가 저절로 울려요”

발생 시점: 문이 닫힌 상태에서

이유: 일부 액추에이터는 도어 스위치를 통합하고 있어, 액추에이터 고장 시 도어 닫힘 상태를 제대로 감지하지 못할 수 있습니다.

방치 시: 실내등이 계속 켜져 배터리 방전으로 이어질 수 있으며, 차량 경보 오작동으로 인한 불편함과 보안 문제가 발생할 수 있습니다.

주요 고장 원인

도요타 캠리 및 라브4 모델의 도어락 액추에이터 고장은 주로 다음과 같은 원인으로 발생합니다.

• 액추에이터 내부 모터 수명 저하 및 고장: 이 차량들에서 흔히 발생하는 고질병 중 하나로, 모터의 수명이 다하거나 과부하로 인해 작동 불능 상태가 됩니다.
• 액추에이터 내부 기어 마모: 잠금/해제 동작을 반복하면서 내부 플라스틱 기어 등이 마모되어 작동 불량을 일으킵니다.
• 전기 배선 문제 또는 커넥터 불량: 액추에이터로 전력을 공급하는 배선에 단선이 있거나 커넥터의 접촉 불량으로 인해 전원이 제대로 공급되지 않을 수 있습니다.

자가 진단 방법 및 교체 시기

정비소 방문 전 간단한 자가 진단을 통해 문제를 파악할 수 있습니다.

• 리모컨 및 실내 도어락 스위치 작동 확인: 각 도어를 개별적으로 잠그거나 해제해보고, 작동 불량이나 이상 소음이 발생하는지 확인합니다.
• 각 도어 수동 잠금/해제 확인: 문 안쪽의 수동 잠금 레버나 버튼을 사용해보고, 수동으로도 잠금/해제가 어렵거나 뻑뻑함이 느껴진다면 액추에이터 고장을 의심할 수 있습니다.

도어락 액추에이터는 정해진 교체 주기가 없으며, 위에서 언급된 증상들이 발생할 때 즉시 교환하는 것이 원칙입니다.

교체 공임 및 작업 난이도

도어락 액추에이터 교환은 숙련된 DIY 사례가 있을 정도로 간단해 보일 수 있지만, 도어 트림 탈거부터 내부 부품 분해 및 조립이 필요하므로 전문 지식과 공구가 요구됩니다. 부주의하게 작업할 경우 주변 부품 손상이나 조립 불량으로 인한 다른 문제가 발생할 수 있습니다.

• 공임 (앞문 기준): 약 10~20만원
• 공임 (뒷문 기준): 약 10~20만원
• 작업 시간: 약 1~2시간

정비소마다 공임은 다를 수 있으므로, 방문 전 문의하여 정확한 견적을 받아보는 것이 좋습니다.

함께 점검할 부품 및 감별 진단

도어락 액추에이터 고장과 유사한 증상을 보이는 다른 부품들도 함께 점검해야 정확한 원인을 찾을 수 있습니다.

• 도어 래치 어셈블리: 액추에이터와 통합되어 있는 경우가 많아, 액추에이터 고장 시 함께 교체될 수 있습니다.
• 도어락 릴레이: 릴레이는 모든 도어 또는 여러 도어에 영향을 미칠 수 있습니다. 반면 액추에이터는 특정 도어에만 문제가 국한되는 경우가 많습니다. 진단 스캐너를 통해 릴레이 관련 오류 코드를 확인하여 감별 진단이 가능합니다.
• 도어 스위치: 액추에이터 고장 시 도어 닫힘 상태를 감지하는 도어 스위치 기능에도 영향을 줄 수 있습니다.
• 퓨즈: 퓨즈는 일반적으로 전체 도어락 시스템에 영향을 미치므로, 특정 도어만 문제가 있다면 액추에이터 문제일 가능성이 높습니다. 퓨즈 박스를 확인하여 끊어진 퓨즈가 있는지 육안으로 점검할 수 있습니다.

부품 구매 시 주의사항

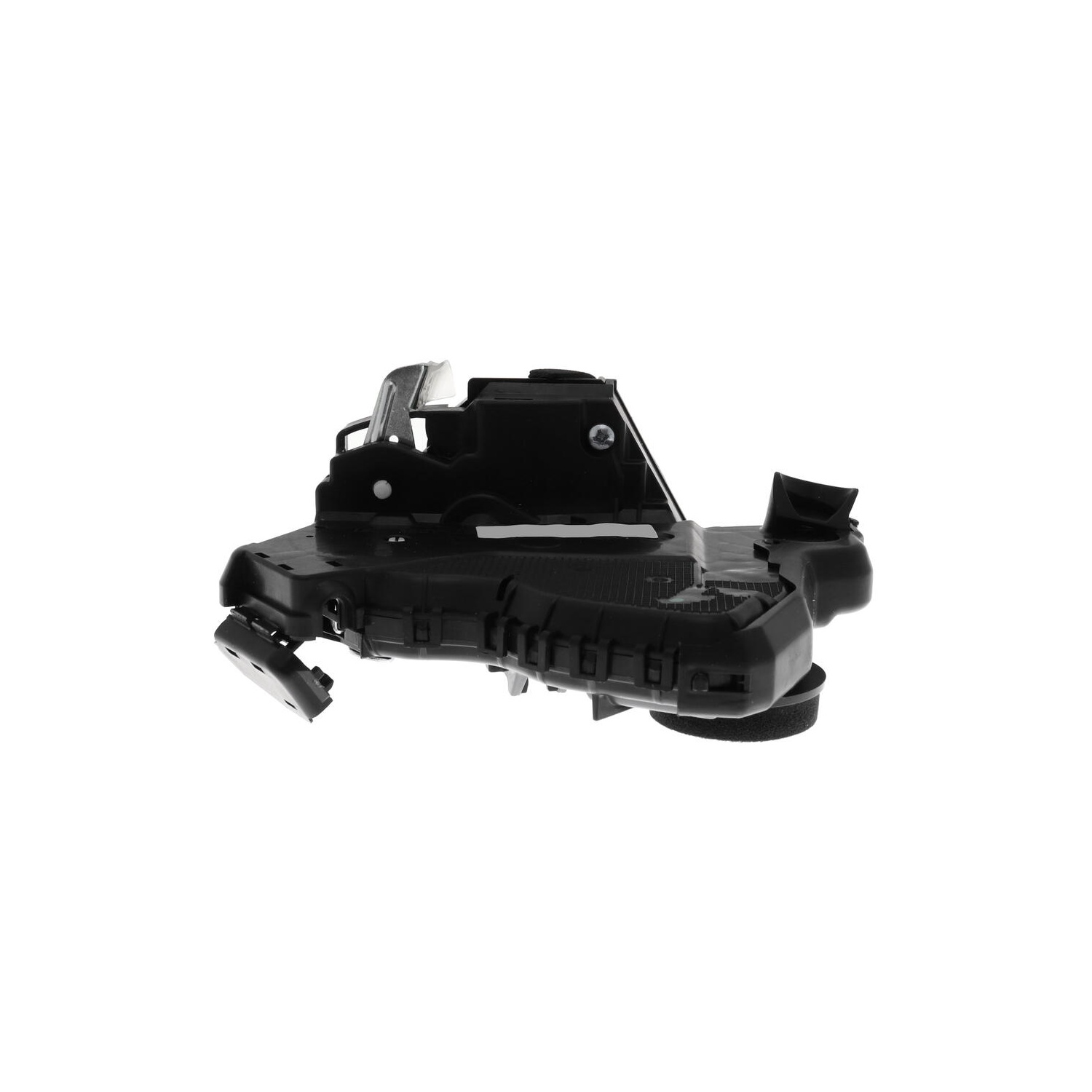

도어락 액추에이터(순정 OEM 품번 69030-06200 등)를 직접 구매하여 교체하려는 경우, 반드시 몇 가지 사항을 확인해야 합니다.

• 정확한 부품 확인: 차량의 연식, 모델, 트림에 따라 미세하게 다른 부품이 사용될 수 있습니다. 정확한 부품 확인을 위해 차량 식별 번호(VIN) 조회가 필수적입니다.
• 좌우전후 위치 확인: 차량의 앞/뒤, 좌/우 위치에 따라 부품의 형상이나 커넥터가 다를 수 있으므로, 교체하고자 하는 도어의 정확한 위치를 확인해야 합니다.

이 글이 도요타 캠리 및 라브4 오너분들의 도어락 액추에이터 문제 해결에 유용한 정보가 되기를 바랍니다. 안전하고 편안한 운행을 위해 이상 증상 발생 시 지체 없이 점검하시길 권장합니다.
