BMW 냉각수 온도 센서 고장 코드 해설

BMW 차량에서 냉각수 온도 센서에 문제가 발생하면 진단기를 통해 다음과 같은 고장 코드가 나타날 수 있습니다. 이 코드들은 센서의 이상 유무를 파악하는 중요한 단서가 됩니다.

• P0116: 엔진 냉각수 온도 센서 회로 범위/성능 문제 – 센서가 측정하는 온도가 비정상적인 범위를 벗어나거나, 온도의 변화가 ECU가 예상하는 패턴과 다를 때 발생합니다.
• P0117: 엔진 냉각수 온도 센서 회로 낮음 – 센서 회로에 낮은 전압이 감지되거나, 센서가 매우 낮은 온도를 지속적으로 보고할 때 발생합니다. 센서 단선이나 쇼트를 의심해야 합니다.
• P0118: 엔진 냉각수 온도 센서 회로 높음 – 센서 회로에 높은 전압이 감지되거나, 센서가 매우 높은 온도를 지속적으로 보고할 때 발생합니다. 센서 쇼트나 배선 문제, 또는 센서 자체의 고장을 의심해야 합니다.
• 2EEA: 라디에이터 배출 온도 센서 신호 – 라디에이터에서 배출되는 냉각수의 온도를 측정하는 센서의 신호에 문제가 발생했음을 의미합니다. 이 코드가 감지되면 라디에이터 팬 온도 센서 또는 그 주변 회로의 이상을 의심해야 합니다.

이러한 고장 코드들은 냉각수 온도 센서 자체의 결함, 배선 문제, 커넥터 불량 등 다양한 원인으로 나타날 수 있습니다. 진단기에 이 코드가 떴다면, 해당 센서와 관련된 냉각 시스템 전반의 정밀 점검이 필수적입니다.

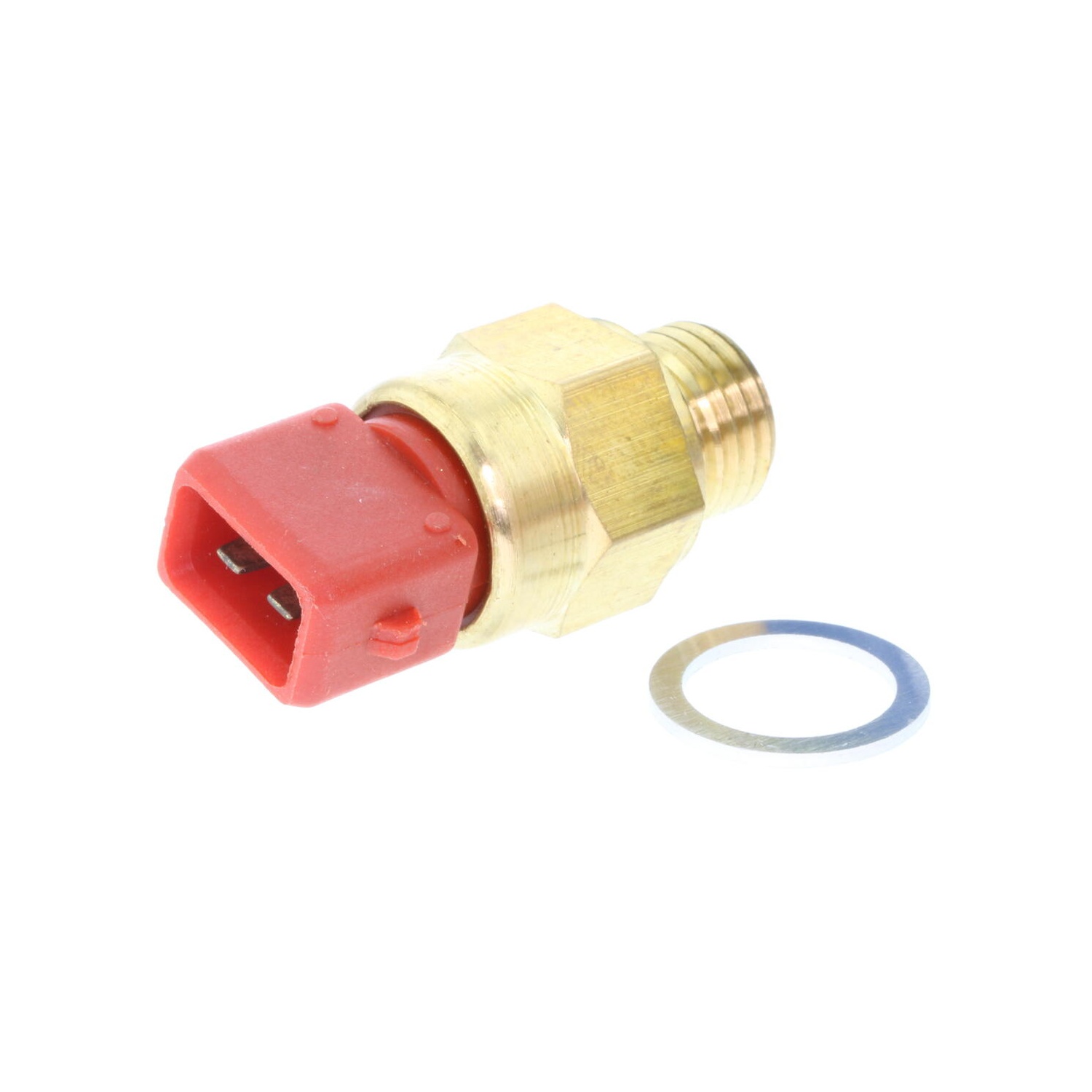

BMW 라디에이터팬 온도 센서의 역할과 중요성 (OEM 품번 12631286024)

BMW 차량의 엔진은 적정 온도를 유지하는 것이 성능과 수명에 매우 중요합니다. 라디에이터팬 온도 센서는 바로 이 핵심적인 역할을 수행하는 부품입니다. 이 센서는 냉각수의 온도를 실시간으로 측정하여 엔진 제어 장치(ECU)와 라디에이터 팬에 정보를 제공합니다. ECU는 이 정보를 바탕으로 연료 분사량, 점화 시기 등을 조절하고, 라디에이터 팬은 엔진 과열을 방지하기 위해 필요한 시점에 작동하게 됩니다.

특히, BMW 530i, 520i, 525i, X5 3.0i 등 여러 모델에 사용되는 순정 OEM 부품 번호 12631286024 라디에이터팬 온도 센서가 바로 이 역할을 담당합니다. 이 센서가 고장 나면 엔진이 적정 온도를 유지하지 못해 심각한 문제가 발생할 수 있습니다.

참고로, E38 728i (M52 B28 엔진) 차량과 같이 일부 BMW 모델에는 일반적으로 두 개의 냉각수 온도 센서가 있습니다. 하나는 라디에이터 팬 작동을 제어하고, 다른 하나는 엔진 ECU 및 계기판 온도 게이지에 정보를 제공합니다. M52 엔진의 경우, 실린더 헤드에 위치한 센서는 흡기 매니폴드 아래에 있어 접근이 어렵다는 특징이 있습니다.

냉각수 온도 센서 고장 시 나타나는 주요 증상 및 위험성

냉각수 온도 센서에 문제가 발생하면 운전자에게 다양한 방식으로 이상 신호를 보냅니다. 이러한 증상들을 무시하고 방치할 경우 엔진에 치명적인 손상을 초래할 수 있으므로 빠른 점검이 중요합니다.

1. 냉각팬이 계속 작동합니다.

• 고객 표현: "팬이 계속 돌아요", "시동 끄고도 팬이 돌아요", "엔진룸에서 계속 팬 소리가 나요"
• 발생 시점: 시동 후, 주행 중 상시 발생
• 심각도: 2/5 (빠른 점검 권장)
• 방치 시 위험: 센서가 냉각수 온도를 실제보다 높게 잘못 감지하여 팬을 불필요하게 계속 작동시킬 수 있습니다. 이는 팬 모터의 수명을 단축시키고 배터리 소모를 증가시킬 뿐만 아니라, 냉각 시스템의 불필요한 부하로 이어질 수 있습니다.

2. 냉각팬이 작동하지 않습니다.

• 고객 표현: "팬이 안 돌아요", "차가 너무 뜨거워져요", "에어컨을 켜도 팬이 안 돌아요"
• 발생 시점: 정체 구간 주행 시, 고온 환경에서
• 심각도: 4/5 (운행 제한)
• 방치 시 위험: 센서가 냉각수 온도를 실제보다 낮게 잘못 감지하거나 아예 신호를 보내지 않아 팬이 작동하지 않으면, 엔진이 과열됩니다. 이는 헤드 개스킷 손상, 실린더 헤드 변형 등 심각한 엔진 손상으로 이어져 막대한 수리 비용을 발생시킬 수 있습니다.

3. 계기판 온도 게이지 오작동

• 고객 표현: "온도 게이지가 이상해요", "온도 게이지가 안 움직여요", "온도 게이지가 너무 높거나 낮아요"
• 발생 시점: 시동 후, 주행 중
• 심각도: 2/5 (빠른 점검 권장)
• 방치 시 위험: 센서 고장으로 인해 엔진 ECU와 계기판에 정확한 냉각수 온도 정보가 전달되지 않아 운전자가 엔진의 과열 또는 과냉각 상태를 인지하지 못하게 됩니다. 이는 결국 엔진 손상으로 이어질 수 있습니다.

4. 연료 소모 증가 및 출력 저하

• 고객 표현: "기름을 많이 먹어요", "차가 힘이 없어요", "연비가 나빠졌어요"
• 발생 시점: 상시
• 심각도: 3/5 (빠른 점검 권장)
• 방치 시 위험: 센서가 ECU에 잘못된 온도 정보를 전달하면, ECU는 이를 바탕으로 연료 혼합비(공기와 연료의 비율)를 부적절하게 조절합니다. 이로 인해 연비 저하 및 출력 부족이 발생하며, 장기적으로 엔진 성능 저하 및 배기가스 증가, 엔진 부품 마모 가속을 유발할 수 있습니다.

5. 체크 엔진 경고등 점등

• 고객 표현: "엔진 경고등이 떴어요", "체크등이 들어왔어요"
• 발생 시점: 상시
• 심각도: 2/5 (빠른 점검 권장)
• 방치 시 위험: 냉각수 온도 센서의 고장은 엔진 제어 시스템에 직접적인 오류를 발생시켜 체크 엔진 경고등을 점등시킬 수 있습니다. 이 경고등은 다른 심각한 문제의 징후일 수도 있으므로, 정확한 진단과 조치가 필요합니다.

BMW 냉각수 온도 센서 고장의 주요 원인

냉각수 온도 센서는 비교적 단순한 구조를 가지고 있지만, 엔진룸의 혹독한 환경에 지속적으로 노출되며 시간이 지남에 따라 여러 원인으로 고장 날 수 있습니다.

• 1. 내부 전기 회로 단선 또는 단락: 센서 내부의 미세한 전기 회로가 단선되거나 단락되어 정확한 저항값을 측정하지 못하게 됩니다.
• 2. 센서 노후화로 인한 저항값 변화: 센서 내부의 서미스터(온도에 따라 저항값이 변하는 소자)가 노후화되면서 실제 온도와 다른 저항값을 출력하게 됩니다. 이는 주로 센서의 정밀도를 떨어뜨려 오작동을 유발합니다.
• 3. 커넥터 부식 또는 배선 손상: 센서와 연결되는 전기 커넥터가 습기나 오염물질로 인해 부식되거나, 엔진룸 내의 열, 진동 등으로 인해 배선이 손상되어 신호 전달에 문제가 생길 수 있습니다.
• 4. 냉각수 오염으로 인한 센서 오작동: 냉각수가 오래되거나 이물질로 오염되면 센서 표면에 침전물이 쌓여 온도 감지 능력이 저하될 수 있습니다.

BMW 냉각수 온도 센서 자가 진단 방법

전문 정비소 방문 전, 간단한 자가 진단을 통해 냉각수 온도 센서의 이상 여부를 어느 정도 가늠해 볼 수 있습니다. 하지만 이는 임시적인 확인 방법이며, 정확한 진단을 위해서는 전문 장비를 갖춘 정비소의 점검이 필수적입니다.

• 1. 계기판 온도 게이지 확인: 시동을 걸고 주행하면서 계기판의 냉각수 온도 게이지를 주시합니다.
  • 정상: 엔진이 예열되면 약 90~100도 사이에서 안정적으로 유지되어야 합니다.
  • 이상: 온도 게이지가 정상 범위를 벗어나 너무 높거나 낮게 표시되거나, 아예 움직이지 않는다면 센서 또는 관련 부품의 고장을 의심해야 합니다.
• 2. 냉각팬 작동 여부 확인: 엔진이 충분히 예열된 상태에서 (약 15~20분 주행 후) 시동을 끄지 않은 채 엔진룸에서 냉각팬의 작동 여부를 확인합니다. 에어컨을 켜면 냉각팬이 강제로 작동하는 경우가 많으므로, 에어컨을 켜고도 팬이 돌지 않는다면 더욱 의심해 볼 수 있습니다.
  • 정상: 엔진이 뜨거울 때 (특히 정체 구간 주행 후) 냉각팬이 주기적으로 작동하며 열을 식혀줍니다.
  • 이상: 엔진이 뜨거운데도 팬이 작동하지 않거나, 반대로 엔진이 차가운데도 계속 작동한다면 센서 또는 팬 자체의 문제일 수 있습니다.
• 3. OBD2 스캐너를 이용한 고장 코드 확인 및 실시간 데이터 모니터링: 개인용 OBD2 스캐너가 있다면 차량의 OBD 포트에 연결하여 고장 코드를 확인하고 실시간 데이터를 모니터링할 수 있습니다.
  • 이상: 앞서 설명한 P0116, P0117, P0118, 2EEA 등 냉각수 온도 센서 관련 고장 코드가 감지되거나, 스캐너에서 읽히는 냉각수 온도가 실제 엔진 상태와 현저히 다르다면 센서 고장을 의심할 수 있습니다.

BMW 냉각수 온도 센서 교체 시기, 공임 및 작업 난이도

냉각수 온도 센서는 주기적인 교체 부품이라기보다는 고장 시 교환하는 부품입니다. 하지만 센서의 노후화는 언제든 발생할 수 있으므로, 위에서 설명한 증상이 나타난다면 지체 없이 점검 및 교체를 고려해야 합니다.

작업 난이도

• 라디에이터 팬 온도 센서: 라디에이터 팬 온도 센서는 라디에이터나 냉각수 호스 근처에 위치하여 비교적 접근하기 쉬운 경우가 많습니다. 숙련된 DIY 사용자라면 자가 교체 사례도 있지만, 냉각수 배출 및 보충, 에어 빼기 등 정확한 절차가 필요하므로 주의해야 합니다.
• 엔진 냉각수 온도 센서 (실린더 헤드): M52 엔진의 경우 실린더 헤드에 위치한 센서는 흡기 매니폴드 아래에 있어 접근이 매우 어렵습니다. 이 센서를 교체하려면 흡기 매니폴드를 탈거해야 하므로, 전문적인 지식과 특수 공구가 필요하며, 일반적인 자가 정비로는 사실상 불가능합니다.

예상 공임 (부품값 제외)

• 라디에이터 팬 온도 센서 교환: 약 8만원 ~ 15만원 (작업 시간 약 0.5시간 ~ 1.5시간)
• 엔진 냉각수 온도 센서 (실린더 헤드) 교환: 약 20만원 ~ 40만원 (작업 시간 약 2시간 ~ 4시간)

공임은 정비소마다, 그리고 차량 모델 및 작업 환경에 따라 다소 차이가 있을 수 있습니다.

함께 점검할 연관 부품 및 감별 진단

냉각수 온도 센서 고장과 유사한 증상을 보이는 다른 냉각 시스템 부품들이 많습니다. 정확한 문제 해결을 위해서는 관련 부품들을 함께 점검하고 감별 진단하는 것이 중요합니다.

필수 점검 연관 부품

• 냉각수: 센서 교환 시 냉각수 배출 및 보충이 필수적입니다. 오래되거나 오염된 냉각수는 센서 고장의 원인이 될 뿐만 아니라 냉각 시스템 전반의 효율을 떨어뜨리므로, 교환 시 냉각수 상태를 확인하고 필요하다면 교체하는 것이 좋습니다.

상태 확인 후 점검할 연관 부품

• 서모스탯: 냉각수 온도 관련 문제 발생 시 서모스탯 고장과 증상이 유사할 수 있습니다. 서모스탯은 냉각수 흐름을 조절하는 기계적인 부품이며, 고착되면 엔진 과열 또는 과냉각을 유발합니다. 센서 교체 시 함께 점검하는 것이 좋습니다.
• 워터펌프: 엔진 과열 증상이 동반될 경우 워터펌프 고장 가능성도 있습니다. 워터펌프는 냉각수를 순환시키는 역할을 하며, 고장 시 냉각수 순환이 제대로 되지 않아 엔진 과열이 발생합니다. 냉각수 누수나 워터펌프 자체의 소음이 동반되는 경우가 많습니다.
• 라디에이터: 냉각 시스템 전반의 문제로 과열이 발생할 수 있으므로 라디에이터의 오염, 손상, 누수 여부 등 상태도 함께 확인해야 합니다.

감별 진단

• 서모스탯: 진단 스캐너를 통해 냉각수 온도 센서와 서모스탯의 작동 상태를 개별적으로 확인해야 합니다. 센서는 온도를 측정하는 전기적인 부품이고, 서모스탯은 냉각수 흐름을 조절하는 기계적인 부품이므로 기능적 차이를 이해하고 진단해야 합니다.
• 워터펌프: 워터펌프 고장 시에는 냉각수 순환이 제대로 되지 않아 엔진 과열이 발생하며, 센서 고장과는 달리 냉각수 누수나 워터펌프 자체의 소음이 동반되는 경우가 많습니다.
• 냉각수 부족 또는 누수: 냉각수 보조 탱크의 수위를 확인하고, 차량 하부나 엔진룸에서 냉각수 누수 흔적을 육안으로 확인하여 냉각수 부족으로 인한 과열인지 감별해야 합니다.

BMW 차량의 냉각수 온도 센서와 같은 핵심 부품을 구매할 때는 반드시 차량의 차대번호(VIN)를 통해 정확한 순정 부품을 확인하는 것이 중요합니다. 동일한 모델이라도 생산 시기나 트림에 따라 미세한 부품 차이가 있을 수 있기 때문입니다. 신뢰할 수 있는 부품 판매처를 통해 정확한 부품을 구매하시길 바랍니다.
