"에어백 경고등이 들어와요", "핸들 리모컨이 안 먹어요", "혼이 가끔 돼요" BMW E60 모델 (525i, 523i, 530i, 520i 등) 차주분들이 자주 호소하는 증상입니다. 이 모든 문제의 원인은 바로 '클럭 스프링' 고장일 가능성이 높습니다. 운전대 안쪽에 숨어있는 이 작은 부품이 안전과 편의에 얼마나 큰 영향을 미치는지 자세히 알아보겠습니다.

계기판 경고등과 고장 코드: 클럭 스프링 이상 신호

정비소 진단 시 다음과 같은 고장 코드가 확인될 수 있습니다.


• B1049: 운전석 스퀴브 회로 단선 또는 높은 저항 - 운전석 에어백 모듈의 전기 연결에 문제가 있음을 의미합니다.

• B1054: 운전석 스퀴브 회로 단선 또는 높은 저항 - 이 또한 운전석 에어백 회로의 이상을 나타내는 코드입니다.

진단기에 위 코드가 떴다면, 에어백 시스템의 핵심 부품인 클럭 스프링의 내부 배선 손상을 가장 먼저 의심해야 합니다. 이 코드는 클럭 스프링이 운전석 에어백 모듈에 필수적인 전기 연결을 제공하며, 내부 배선이 손상되면 회로 단선을 감지하여 점등되는 경우가 많습니다.

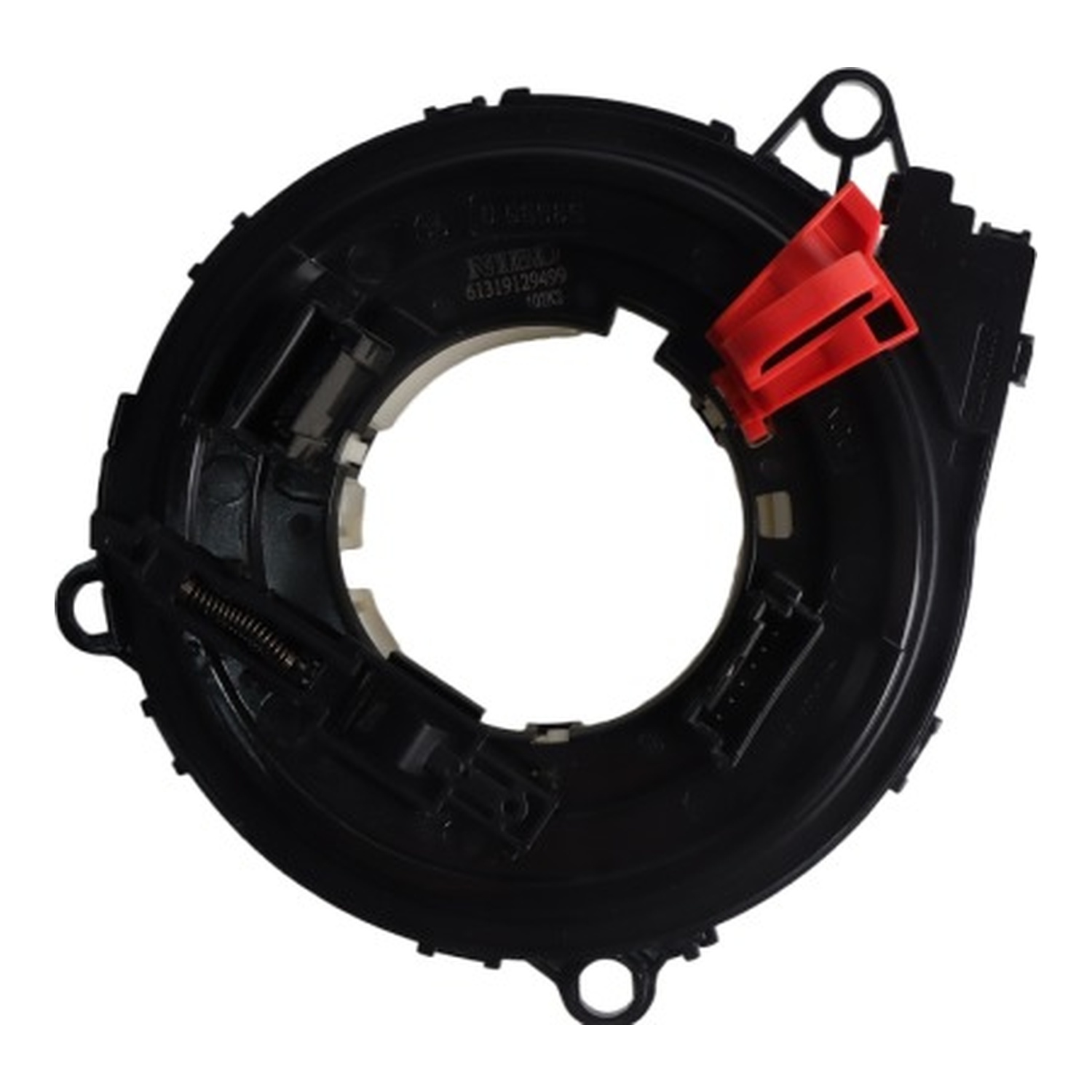

클럭 스프링, 어떤 부품인가요?

클럭 스프링은 스티어링 휠이 회전하는 동안에도 운전석 에어백, 혼(경적), 그리고 스티어링 휠 버튼(라디오, 크루즈 컨트롤, 열선 등)에 지속적인 전기 연결을 제공하는 코일형 전기 커넥터입니다. 핸들이 돌아가도 전선이 꼬이지 않도록 유연하게 연결을 유지하는 역할을 하죠.

특히 BMW E60 모델의 클럭 스프링은 에어백 시스템과 직접적으로 관련되어 있으며, 고장 시 에어백 경고등 점등 및 안전 기능 저하를 유발할 수 있는 중요한 부품입니다.

주요 고장 증상과 위험성


• 에어백 경고등 점등 (심각도 4/5, 즉시 점검 필요)
  고객 표현: "에어백 경고등이 들어와요", "계기판에 에어백 불이 들어와요"
  발생 시점: 시동 시, 주행 중
  방치 시: 에어백이 충돌 시 전개되지 않아 심각한 부상으로 이어질 수 있습니다. 클럭 스프링은 운전석 에어백 모듈에 필수적인 전기 연결을 제공하며, 내부 배선이 손상되면 회로 단선을 감지하여 경고등을 점등시킵니다.

• 혼(경적) 작동 불량 (심각도 3/5, 빠른 점검 권장)
  고객 표현: "빵빵이가 안 돼요", "경적이 안 울려요", "혼이 가끔 돼요"
  발생 시점: 혼 작동 시
  방치 시: 위급 상황 시 경적을 울릴 수 없어 안전에 위협이 될 수 있습니다. 혼 버튼은 클럭 스프링을 통해 차량의 전기 시스템과 연결되어 있으며, 클럭 스프링 내부 배선 손상 시 전기 흐름이 끊겨 작동하지 않거나 간헐적으로 작동할 수 있습니다.

• 스티어링 휠 버튼 작동 불량 (심각도 2/5, 경과 관찰 가능)
  고객 표현: "핸들 리모컨이 안 먹어요", "볼륨 조절이 안 돼요", "크루즈 컨트롤이 안 돼요"
  발생 시점: 스티어링 휠 버튼 조작 시
  방치 시: 운전 중 편의 기능 사용에 불편함이 발생하며, 안전 운전에 방해가 될 수 있습니다. 스티어링 휠에 장착된 라디오, 크루즈 컨트롤, 패들 시프터, 열선 등 다양한 기능 버튼들은 클럭 스프링을 통해 전기 신호를 전달받습니다. 클럭 스프링 고장 시 이 신호 전달에 문제가 생깁니다.

• 스티어링 휠에서 소음 발생 (심각도 2/5, 빠른 점검 권장)
  고객 표현: "핸들 돌릴 때 소리가 나요", "핸들에서 뚝뚝 소리가 나요", "핸들에서 갈리는 소리가 나요"
  발생 시점: 스티어링 휠 회전 시
  방치 시: 클럭 스프링 내부의 손상이 심화되어 다른 전기적 문제나 에어백 시스템 고장으로 이어질 수 있습니다. 클럭 스프링 내부의 리본 케이블이 손상되거나 플라스틱 하우징에 균열이 생기면 스티어링 휠을 돌릴 때 다른 부품과 마찰하여 소음이 발생할 수 있습니다.

왜 고장날까요? 클럭 스프링의 주요 고장 원인

클럭 스프링은 스티어링 휠의 지속적인 회전 운동을 견뎌야 하는 부품이기에 시간이 지나면 자연스럽게 노후화됩니다. 주요 고장 원인은 다음과 같습니다.


• 내부 배선 피로 및 단선: BMW E60 모델에서 흔히 발생하는 고장 원인입니다. 반복적인 회전으로 인해 내부의 얇은 리본 케이블이 피로해지고 결국 끊어지면서 전기적 단선이 발생합니다.

• 커넥터 접촉 불량: 클럭 스프링과 연결되는 커넥터의 접촉이 불량해지면 기능 이상을 초래할 수 있습니다.

• 습기 또는 물기 유입으로 인한 절연 파괴: 드물지만 습기가 유입될 경우 내부 회로의 절연이 파괴되어 오작동을 일으킬 수 있습니다.

• 에어백 전개로 인한 손상: 사고로 에어백이 전개될 때 클럭 스프링에도 물리적인 충격이 가해져 손상될 수 있습니다.

클럭 스프링 고장, 자가진단으로 확인해 보세요

위에서 언급된 증상들이 나타난다면 간단한 자가진단을 통해 클럭 스프링 고장을 의심해 볼 수 있습니다.


• 스티어링 휠 버튼 작동 여부 확인: 라디오 볼륨, 채널 변경, 크루즈 컨트롤 버튼 등이 작동하지 않거나 간헐적으로 작동하는지 확인합니다.

• 혼 작동 여부 확인: 혼 버튼을 눌렀을 때 경적이 울리지 않거나 가끔씩만 울리는지 확인합니다.

• 계기판 에어백 경고등 확인: 시동을 걸었을 때 에어백 경고등이 계속 점등되어 있는지 확인합니다.

이러한 증상들이 복합적으로 나타난다면 클럭 스프링 고장을 거의 확신할 수 있습니다.

교체 주기, 공임, 그리고 작업 난이도

클럭 스프링은 특정 교체 주기가 정해져 있지 않으며, 고장 증상이 발생했을 때 교환하는 부품입니다.


• 공임: 클럭 스프링 교환 공임은 약 5~8만원 선으로, 작업 시간은 약 1~2시간 정도 소요됩니다.

• 작업 난이도: 숙련자의 경우 DIY 사례도 있지만, 에어백 탈거 및 스티어링 휠 분해 작업이 필요하며, 작업 후에는 스티어링 앵글 센서 초기화가 필요할 수 있습니다. 특히 에어백 관련 작업이므로 배터리 분리 후 최소 1시간 대기 등 안전 수칙 준수가 매우 중요합니다.

• 부품: 순정 OEM 품번 61319129499로 검색하면 해당 부품을 찾을 수 있으며, 이 글에서 다루는 BMW E60 클럭 스프링이 맞습니다.

함께 점검할 부품과 감별 진단: 스티어링 앵글 센서 (SZL 모듈)

클럭 스프링과 함께 스티어링 앵글 센서(SZL 모듈)도 종종 연관되어 점검해야 할 부품입니다. 클럭 스프링과 통합되어 있거나 함께 교체되는 경우가 많으며, 고장 증상이 유사할 수 있기 때문입니다.


• 연관 부품: 스티어링 앵글 센서(SZL 모듈)의 상태를 확인 후 점검을 고려해야 합니다.

• 감별 진단: 클럭 스프링 고장은 주로 에어백, 혼, 스티어링 휠 버튼 기능에 직접적인 영향을 미치는 반면, 스티어링 앵글 센서 고장은 DSC, ABS, 트랙션 컨트롤 경고등과 함께 나타날 수 있으므로 증상을 면밀히 살펴 감별 진단이 필요합니다.

부품 구매 시 주의사항

클럭 스프링은 차량 모델 및 연식에 따라 미세하게 부품이 다를 수 있습니다. 따라서 정확한 부품 호환성을 위해 부품 구매 시 반드시 차대번호(VIN) 확인이 강력히 권장됩니다. 이 부품은 좌우전후 구분이 없습니다.
