벤츠 E클래스, CLS 후방 카메라 고장 증상과 대처법

벤츠 E300, E220d, CLS400d 등 오너분들 중 '후방 카메라가 안 나와요', '화면이 검은색으로 나와요' 혹은 '지지직거려요' 같은 불편을 겪으신 적 있으신가요? 후방 카메라는 차량 후방 시야를 제공하여 후진 및 주차를 돕는 필수 안전 장치입니다. 이 장치에 문제가 생기면 후방 시야 확보가 어려워져 주차 및 후진 시 사고 위험이 크게 증가할 수 있습니다.

벤츠 후방 카메라 고장코드 진단: B2234, B15F0, U0235

진단기에 아래와 같은 고장 코드가 뜬다면 후방 카메라 시스템에 문제가 있음을 의미합니다.


• B2234 (카메라 모듈 오류): 카메라 모듈 자체 고장(침수, 손상, 렌즈 문제)을 의심해야 합니다.

• B15F0 (비디오 신호 오류): 영상 신호 전달 문제로, 배선 하니스 손상이나 커넥터 불량을 점검해야 합니다.

• U0235 (카메라 통신 손실): 카메라 제어 장치 또는 MBUX 시스템과의 통신 단절입니다. 소프트웨어 오류, 제어 장치 고장, 배선 문제 등을 고려해야 합니다.

벤츠 후방 카메라, 핵심 안전 장치의 역할

벤츠 차량의 후방 카메라는 운전자가 후진 및 주차 시 차량 후방의 시야를 명확하게 확보하도록 돕는 핵심 안전 부품입니다. 좁은 공간 주차나 복잡한 후진 시 운전 부담을 줄이고 잠재적 사고를 예방하는 데 결정적 역할을 합니다.

일부 벤츠 차량은 렌즈 오염 방지를 위해 비노출식 후방 카메라가 탑재되어 있으며, 렌즈 세척 시 차량 설정 메뉴의 '카메라 덮개 열기' 기능을 사용해야 합니다. V223 S580 모델의 MBUX 소프트웨어 오류로 인한 후방 카메라 리콜 이력은 소프트웨어 문제도 주요 원인이 될 수 있음을 보여줍니다.

주요 후방 카메라 고장 증상과 위험성

1. 화면이 나오지 않음 (먹통): 후진 기어(R) 또는 주차 보조 시스템 작동 시 화면이 검은색이거나 아예 먹통인 경우입니다. 모듈 고장, 배선 손상, 제어 장치 문제, 소프트웨어 오류 등으로 영상 신호가 전달되지 않아 발생합니다. 심각도 4/5로 즉시 점검이 필요하며, 방치 시 사고 위험이 크게 증가합니다.

2. 화면 깨짐/왜곡 (지지직거림): "화면이 지지직거려요", "노이즈", "줄이 가요" 등의 증상입니다. 모듈 내부 손상, 배선 불량, 영상 신호 간섭이 원인일 수 있습니다. 심각도 3/5로 빠른 점검이 권장되며, 정확한 시야 확보를 방해하여 사고 위험이 있습니다.

3. 렌즈 오염/습기 (뿌옇게 보임): 궂은 날씨나 세차 후 "카메라가 뿌옇게 보여요", "김이 서려요" 또는 "카메라 더러움" 경고 메시지가 뜨는 경우입니다. 렌즈 이물질이나 습기가 원인이며, 심각도 1/5로 경과 관찰 가능하나, 심한 오염은 안전에 영향을 줍니다.

4. 플랩 작동 불량: "카메라가 열렸다 닫혔다 해요", "반쯤 열린 채 멈춰요" 등 비노출식 카메라 플랩 오작동입니다. 플랩 모터 고장, 배선 손상, 이물질 끼임이 원인이며, 심각도 3/5로 빠른 점검이 권장됩니다. 정상 작동하지 않으면 주차 및 후진 시 불편함과 사고 위험이 따릅니다.

벤츠 후방 카메라 고장 원인 분석

벤츠 후방 카메라 고장의 주요 원인은 다음과 같습니다.


• 후방 카메라 모듈 자체 고장: 침수, 손상, 렌즈 문제 등으로 모듈이 고장 나는 경우가 흔합니다. (이 차량에 흔함)

• 배선 하니스 손상 또는 커넥터 불량: 트렁크 또는 카메라 모듈 부근의 배선 손상이나 커넥터 불량은 영상 신호 전달에 직접적인 영향을 줍니다. (이 차량에 흔함)

• 카메라 제어 장치 또는 ECU 고장: 카메라 시스템의 전반적인 작동을 제어하는 장치에 문제가 발생할 수 있습니다.

• MBUX 인포테인먼트 또는 카메라 시스템 소프트웨어 오류: 시스템 소프트웨어 버그나 업데이트 오류로 카메라 기능이 제대로 작동하지 않을 수 있습니다. (이 차량에 흔함)

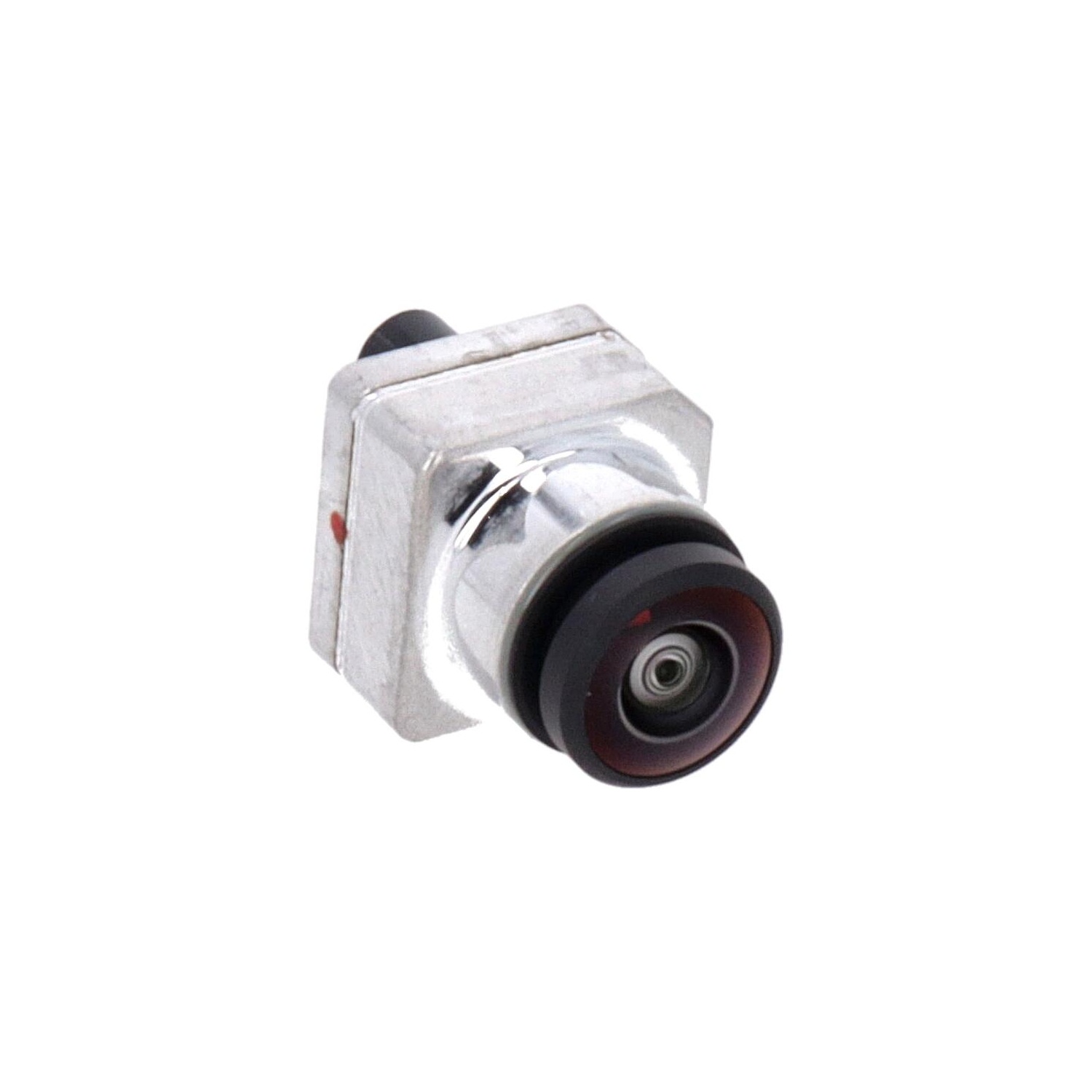

이러한 고장으로 교체가 필요한 순정 OEM 후방 카메라 부품 번호는 0009055912입니다. 이 품번으로 검색하여 이 글을 찾으셨다면, 바로 해당 부품에 대한 정보임을 확인하실 수 있습니다. 정확한 부품 호환성을 위해서는 반드시 차대번호(VIN) 확인이 필수적입니다.

자가진단 및 전문 정비 가이드

1. 자가진단 방법


• 렌즈 확인 및 세척: 렌즈에 이물질이나 습기가 있다면 깨끗하게 닦아보세요. 비노출식은 '카메라 덮개 열기' 기능을 활용합니다.

• MBUX 시스템 재부팅: 일시적인 소프트웨어 오류 해결을 위해 시스템을 재부팅해볼 수 있습니다.

• 트렁크 리드 주변 배선 육안 확인: 배선이 꺾이거나 손상된 흔적이 있는지 확인합니다.

2. 교체 주기 및 정비 정보


• 교체 주기: 고장 시 교환하며, 특정 주기는 없습니다.

• 작업 난이도: 보통 정비소에서 작업하며, 정확한 진단 및 부품 교체, 코딩 작업이 필요할 수 있습니다.

• 예상 공임 및 시간:

  • 후방 카메라 교환: 약 15~30만원 (1~2시간)

  • 후방 카메라 배선 수리: 약 10~20만원 (1~2시간)

  • MBUX 소프트웨어 업데이트: 리콜 대상 무상 (0.5~1시간)

          *공임은 정비소 및 차량 상태에 따라 상이할 수 있습니다.

연관 부품 점검 및 부품 구매 주의사항

1. 함께 점검할 연관 부품 및 감별 진단


• MBUX 멀티미디어 시스템: 시스템 전체 고장 시 MBUX 문제, 후방 카메라만 문제 시 카메라 또는 배선 문제를 우선 의심합니다.

• 카메라 제어 장치: 카메라 시스템을 제어하는 부품으로, 고장 시 후방 카메라 작동 불량을 유발할 수 있습니다.

• 배선 하니스: 카메라와 제어 장치 간 신호 전달 역할을 하며, 육안 확인 또는 진단 장비로 단선 여부를 확인합니다.

2. 부품 구매 시 주의사항

후방 카메라 부품 구매 시 가장 중요한 것은 차대번호(VIN)를 통한 정확한 부품 호환성 확인입니다. 벤츠는 연식과 트림에 따라 부품이 다를 수 있으므로, 반드시 차대번호를 제공하여 호환 여부를 확인해야 합니다. 후방 카메라는 단일 부품이므로 좌우전후 구분은 없습니다.
