벤츠 M113 엔진의 심장: 타이밍 체인 세트의 역할

벤츠 E350, E280, S500, SLK350 모델에 주로 적용된 M113 엔진은 그 뛰어난 내구성으로 정평이 나 있습니다. 하지만 아무리 튼튼한 엔진이라도 시간이 지나면 소모품의 마모는 피할 수 없죠. 특히 엔진의 핵심 부품 중 하나인 타이밍 체인 세트는 엔진의 심장 박동을 조율하는 중요한 역할을 합니다. 타이밍 체인 세트는 엔진의 크랭크샤프트와 캠샤프트를 정확하게 동기화하여 밸브와 피스톤의 움직임을 정밀하게 제어합니다. 이 동기화가 조금이라도 어긋나면 엔진 성능 저하를 넘어 심각한 손상으로 이어질 수 있습니다.

"내 차에서 이런 소리가?" 타이밍 체인 고장, 어떤 증상이 나타날까요?

타이밍 체인 세트에 문제가 생기면 차량은 다양한 방식으로 운전자에게 신호를 보냅니다. 이러한 신호들을 놓치지 않고 빠르게 점검하는 것이 중요합니다.

• 엔진에서 덜그럭거리는 소음 (엔진 찰찰찰 소리, 엔진 달그락거리는 소리, 시동 시 덜그럭거림)
  주로 냉간 시동 시나 공회전 시 엔진에서 덜그럭거리는 금속성 소음이 들린다면 타이밍 체인 문제를 의심해봐야 합니다. 타이밍 체인이 늘어나거나 텐셔너, 가이드 레일이 마모되면 체인에 유격이 생겨 엔진 내부를 때리면서 소음이 발생합니다. 이 증상은 심각도 3/5로 빠른 점검이 권장됩니다. 방치할 경우 체인 늘어짐이 심해져 타이밍이 틀어지고, 이는 엔진 성능 저하를 넘어 심하면 엔진 손상으로 이어질 수 있습니다.

• 엔진 경고등 점등 (체크 엔진 불 들어옴, 엔진 경고등 뜸)
  주행 중이거나 시동 후 엔진 경고등이 점등되는 경우도 있습니다. 이는 심각도 4/5로 즉시 점검이 필요한 증상입니다. 타이밍 체인 또는 관련 부품의 문제로 엔진 타이밍이 어긋나면 엔진 제어 시스템이 이를 감지하고 경고등을 점등합니다. 방치 시 엔진 손상으로 이어질 수 있으므로 절대 가볍게 넘겨서는 안 됩니다.

• 시동 불량 또는 시동 꺼짐 (시동이 안 걸려요, 주행 중 시동이 꺼져요)
  가장 심각한 증상으로, 시동 시 시동이 걸리지 않거나 주행 중에 갑자기 시동이 꺼지는 경우입니다. 이는 심각도 5/5로 즉시 차량 운행을 중단하고 점검해야 합니다. 타이밍 체인이 끊어지면 캠샤프트와 크랭크샤프트의 동기화가 완전히 불가능해져 엔진이 즉시 정지하며, 피스톤과 밸브가 충돌하여 엔진 전체가 손상될 수 있습니다.

• 엔진 출력 저하 및 연비 감소 (차가 힘이 없어요, 가속이 잘 안 돼요, 기름을 많이 먹어요)
  가속 시 차량의 힘이 부족하거나 정속 주행 시에도 연비가 평소보다 떨어진다면 타이밍 체인 문제를 의심할 수 있습니다. 타이밍 체인이 늘어나 엔진 타이밍이 정확하지 않으면 밸브 개폐 시기가 어긋나 연소 효율이 떨어지고, 이는 출력 저하 및 연비 감소로 이어집니다. 이 증상 또한 심각도 3/5로 빠른 점검이 권장되며, 방치 시 엔진 성능 저하 및 추가적인 엔진 부품 마모를 유발할 수 있습니다.

벤츠 M113 타이밍 체인, 왜 고장 날까요?

M113 엔진은 내구성이 좋기로 알려져 있지만, 타이밍 체인 자체의 고장보다는 주변 부품의 마모로 인한 문제가 더 흔합니다. 초기 M113 V8 엔진은 단일 열 체인이었으나 이후 이중 열 체인으로 업데이트되었습니다. 주요 고장 원인은 다음과 같습니다.

• 타이밍 체인 늘어짐: 시간이 지남에 따라 체인이 물리적으로 늘어나는 현상입니다.

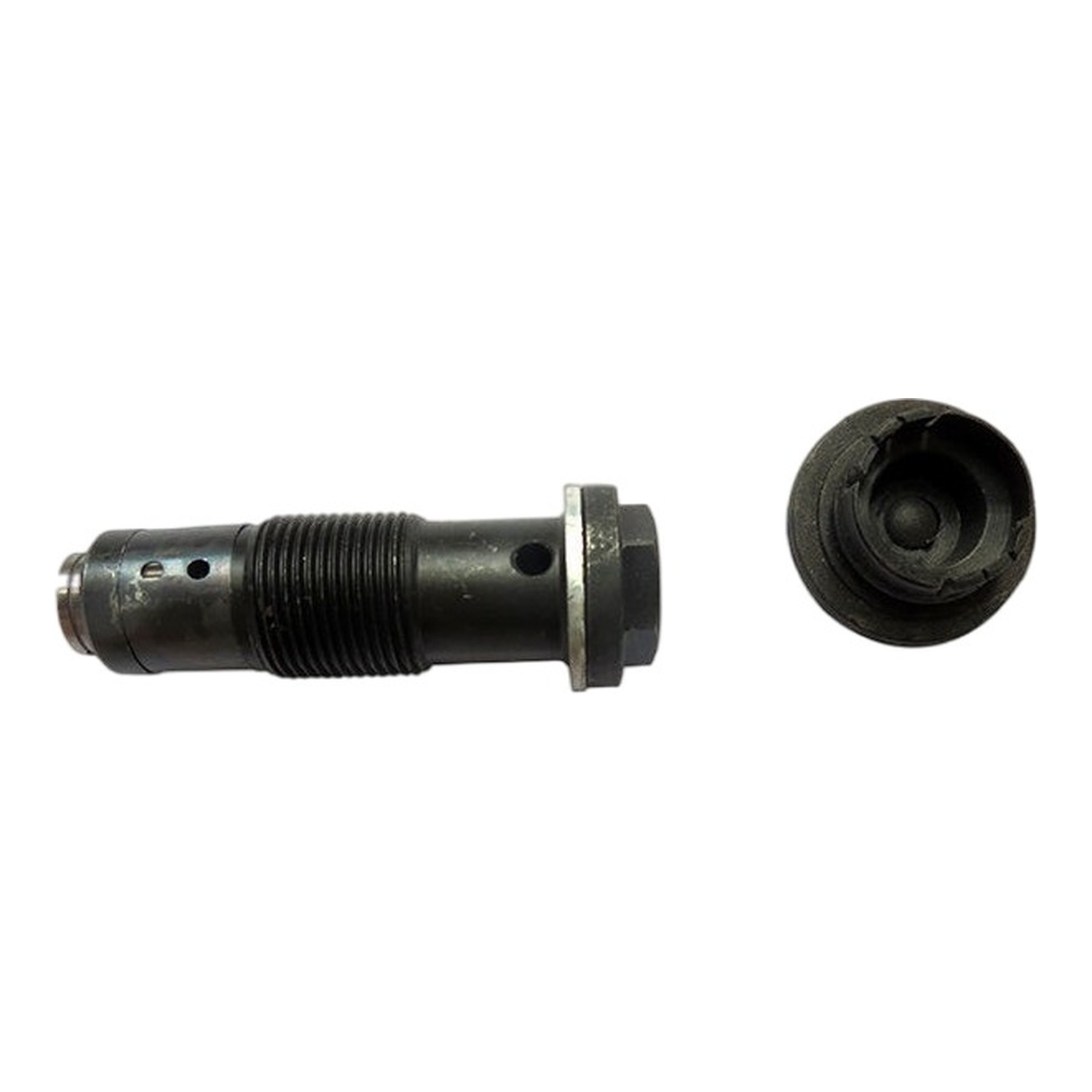

• 타이밍 체인 텐셔너 마모 또는 고장: 체인의 장력을 유지하는 텐셔너가 마모되거나 고장 나는 것은 이 차량에 흔한 고장 원인입니다.

• 타이밍 체인 가이드 레일 파손 또는 마모: 체인의 움직임을 안내하는 가이드 레일이 파손되거나 마모되는 것 또한 이 차량에 흔한 문제입니다.

• 부적절한 엔진 오일 사용 및 교환 주기 미준수: 엔진 오일은 체인과 텐셔너 등 관련 부품의 윤활 및 마모 방지에 중요한 역할을 합니다. 부적절한 오일 사용이나 교환 주기 미준수는 마모를 가속화하는 흔한 원인입니다.

혹시 내 차도? 타이밍 체인 고장 자가진단법

정비소 방문 전, 간단한 자가진단을 통해 타이밍 체인 문제 여부를 가늠해볼 수 있습니다.

• 엔진 소음 청취: 냉간 시동 시 또는 공회전 시 엔진 앞쪽에서 덜그럭거리는 금속성 소음이 들린다면 점검이 필요합니다.

• 엔진 경고등 확인: 엔진 경고등이 점등되었다면 반드시 전문 진단기를 통해 관련 고장 코드를 확인해야 합니다. P0340(캠샤프트 위치 센서 회로 이상), P0016(크랭크샤프트 위치-캠샤프트 위치 상관관계 뱅크 1 센서 A), P0017(크랭크샤프트 위치-캠샤프트 위치 상관관계 뱅크 1 센서 B) 등의 고장 코드가 나타날 수 있습니다.

타이밍 체인 세트 교체, 언제 어떻게 해야 할까요?

M113 엔진의 타이밍 체인 자체는 반영구적인 부품으로 알려져 있으나, 체인 텐셔너나 가이드 레일 등 부속품은 마모되기 마련입니다. 일반적으로 약 20만km 주행 후 또는 고장 발생 시 교환을 고려하는 것이 좋습니다.

• 작업 난이도: 타이밍 체인 세트 교환은 전문 장비가 필수적인 고난도 작업입니다. 엔진 타이밍 정렬을 위한 특수 공구가 필요하며, 엔진 전면부 분해 등 복잡한 작업이 요구됩니다.

• 공임:
  타이밍 체인 세트 교환 (텐셔너, 가이드 포함)의 공임은 약 100~200만원 이상으로, 작업 시간은 약 8~15시간 정도 소요됩니다.
  타이밍 체인 텐셔너만 교환하는 경우 공임은 약 20~40만원이며, 약 2~4시간이 소요됩니다.

정확한 진단과 완벽한 수리를 위해: 함께 점검할 부품과 감별진단

타이밍 체인 세트 교환 시에는 연관된 부품들을 함께 점검하고 필요시 교환하는 것이 전체적인 수리 품질과 내구성을 높이는 데 중요합니다.

• 연관 부품:
  타이밍 체인 텐셔너 (필수): 체인 늘어짐의 주요 원인 중 하나이므로, 체인 교환 시 함께 교환하는 것이 강력히 권장됩니다.
  타이밍 체인 가이드 레일 (권장): 체인 마모와 함께 파손될 수 있으므로, 체인 교환 시 함께 점검 및 교환이 권장됩니다.
  캠샤프트 스프로킷 (상태 확인 후): 체인 마모로 인해 함께 마모될 수 있으며, 체인 교환 시 상태 확인 후 교환이 권장됩니다.
  크랭크샤프트 스프로킷 (상태 확인 후): 캠샤프트 스프로킷과 마찬가지로 체인 마모로 인해 함께 마모될 수 있으므로, 체인 교환 시 상태 확인 후 교환이 권장됩니다.

• 감별 진단:
  겉벨트 세트 (외부 구동 벨트): 겉벨트 소음은 주로 '끽끽' 또는 '쉬익' 하는 소리이며, 타이밍 체인 소음은 '덜그럭', '찰찰' 거리는 금속성 소음입니다. 겉벨트를 탈거하여 소음 여부를 확인해 볼 수 있습니다.
  유압 태핏 (밸브 리프터): 유압 태핏 소음은 주로 엔진 상부에서 발생하며, 타이밍 체인 소음은 엔진 전면부에서 더 크게 들리는 경향이 있습니다. 소음의 주파수와 RPM에 따른 변화를 통해 구분할 수 있습니다.

정비 전 꼭 확인하세요: 부품 구매 시 주의사항

벤츠 차량의 타이밍 체인 세트 및 관련 부품을 구매하거나 정비할 때는 정확한 부품을 사용하는 것이 매우 중요합니다. 차량 연식이나 옵션에 따라 부품이 다를 수 있으므로, 정확한 부품 확인을 위해 반드시 차량의 VIN(차대번호) 조회가 필요할 수 있습니다. 전문 정비소와 상담하여 정확한 진단과 올바른 부품 선택으로 안전하고 오래도록 벤츠 차량을 운행하시길 바랍니다.
