벤츠 GLK220 CDI (X204) 오너님, 혹시 이런 경험 있으신가요?

주행 중 갑자기 계기판에 ‘헬리콥터 모양’의 엔진 경고등이 점등되거나, 가속 페달을 밟아도 차가 시원하게 나가지 않고 힘이 없다고 느끼신 적이 있으신가요? 특히 벤츠 GLK220 CDI (X204) 오너분들이라면 더욱 공감하실 만한 증상인데요. 이 모든 문제의 원인은 바로 ‘스웰 플랩 모터’ 고장일 가능성이 높습니다. 벤츠 GLK220 CDI X204 모델에 주로 사용되는 OM651 엔진의 고질병 중 하나로 알려진 스웰 플랩 시스템 문제에 대해 자세히 알아보겠습니다.

스웰 플랩 모터, 엔진에서 어떤 역할을 할까요?

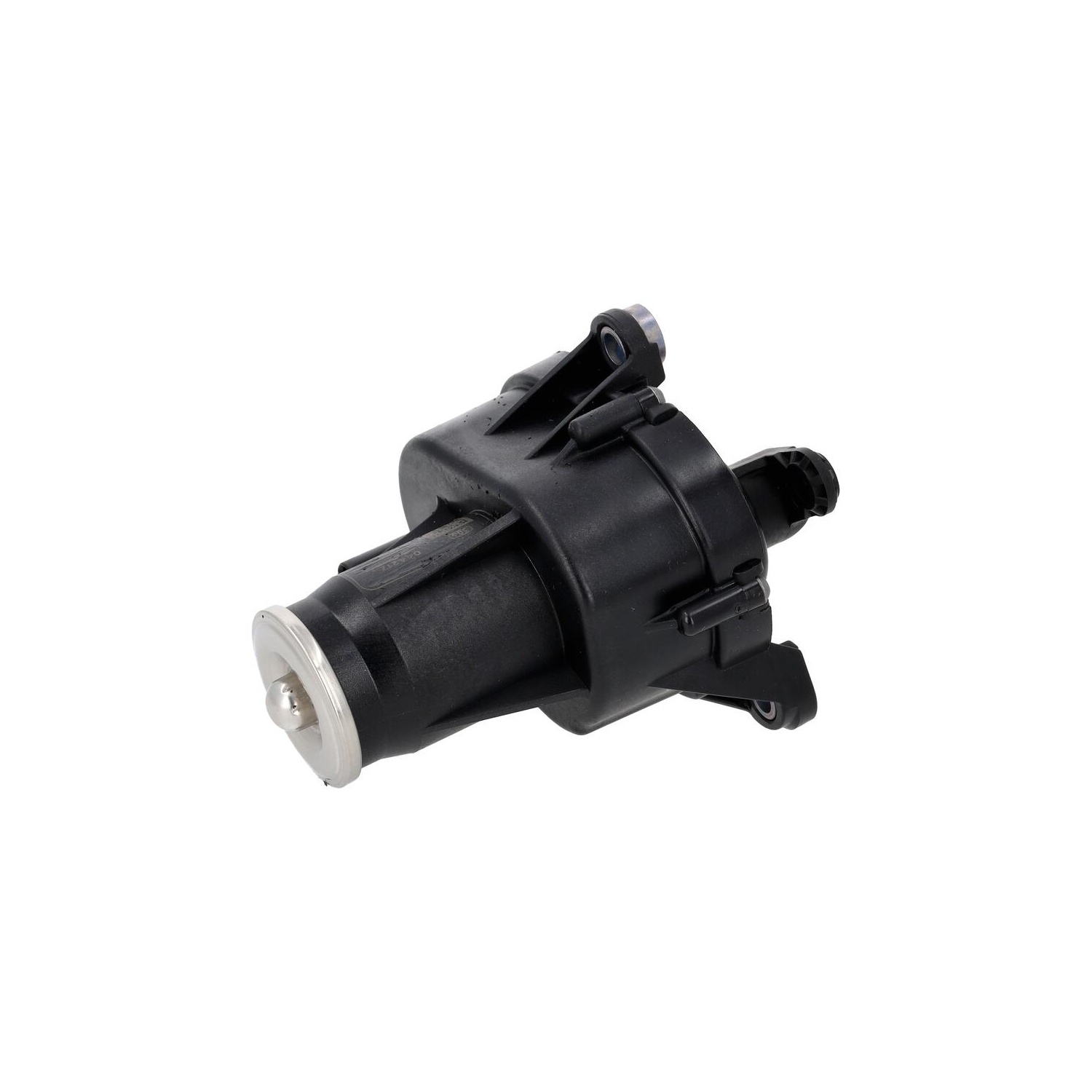

스웰 플랩 모터는 흡기 매니폴드 내부에 있는 ‘스웰 플랩’을 제어하는 핵심 부품입니다. 엔진 회전수에 따라 공기 유량을 미세하게 조절하여 엔진 연소 효율을 최적화하는 중요한 역할을 담당합니다. 쉽게 말해, 엔진이 가장 효율적으로 숨을 쉴 수 있도록 공기 흡입량을 조절해주는 역할을 한다고 이해하시면 됩니다.

스웰 플랩 모터 고장 시 나타나는 증상들

스웰 플랩 모터에 문제가 생기면 다양한 증상이 나타나는데, 이는 차량의 성능과 안전에 직접적인 영향을 미칩니다.

1. 엔진 경고등 점등

가장 흔하게 나타나는 증상입니다. 주행 중 또는 시동을 건 직후 계기판에 엔진 경고등(고객 표현: 헬리콥터 모양 불)이 점등됩니다. 스웰 플랩 모터가 정상 작동하지 않으면 ECU가 플랩 위치를 감지하여 고장 코드를 발생시키고 경고등을 띄웁니다. 심각도 2/5로, 빠른 점검이 권장됩니다. 방치 시 출력 저하, 연비 불량, 매연 증가, 심지어 림프 모드 진입 가능성이 있습니다.

2. 출력 저하 및 가속 불량

‘차가 잘 안 나가요’, ‘가속이 더뎌요’, ‘힘이 없어요’와 같은 증상을 느끼신다면 스웰 플랩 모터 고장을 의심해 볼 수 있습니다. 가속 시나 고속 주행 시 특히 두드러집니다. 스웰 플랩이 특정 위치에 고착되면 엔진으로 유입되는 공기량이 제대로 조절되지 않아 엔진 출력이 저하됩니다. 심각도 3/5로, 빠른 점검이 필요합니다. 방치 시 차량이 림프 모드(limp mode)에 진입하여 주행이 어려워질 수 있으며, 안전 운행에 지장을 줄 수 있습니다.

3. 엔진 부조 및 불안정한 아이들링

정차 중이나 냉간 시동 시 ‘차가 떨려요’, ‘엔진이 울컥거려요’, ‘시동 걸면 RPM이 오르락내리락 해요’와 같은 증상이 나타날 수 있습니다. 스웰 플랩이 제대로 작동하지 않으면 각 실린더로 공급되는 공기량이 불균형해져 엔진 부조 현상이나 불안정한 아이들링이 발생합니다. 심각도 3/5로, 빠른 점검이 필요합니다. 방치 시 엔진의 전반적인 성능 저하와 함께 다른 부품에도 무리를 줄 수 있습니다.

4. 매연 증가

가속 시나 고속 주행 시 머플러에서 검은 연기가 나오거나 뒤에서 매연이 심하다고 느껴질 수 있습니다. 스웰 플랩 고착으로 인해 공기량 조절이 원활하지 않으면 불완전 연소가 발생하여 매연이 증가합니다. 심각도 3/5로, 빠른 점검이 필요합니다. 방치 시 DPF(디젤 미립자 필터) 막힘 등 배기 시스템에 추가적인 문제가 발생할 수 있습니다.

벤츠 GLK220 CDI (X204)의 스웰 플랩 모터 고장 원인

벤츠 GLK220 CDI X204 모델 (OM651 엔진)의 스웰 플랩 시스템은 몇 가지 고질적인 원인으로 고장이 흔하게 발생합니다.

• 스웰 플랩 연결 로드 파손 또는 마모: 초기형 OM651 엔진의 스웰 플랩 연결 로드는 플라스틱 재질로 되어 있어 엔진 열로 인해 취약해지고 파손되는 경우가 많습니다. 이는 이 차량에 흔한 고장 원인입니다.
• 흡기 매니폴드 내부 카본 퇴적: 시간이 지나면서 흡기 매니폴드 내부에 카본이 과도하게 쌓이면 스웰 플랩의 움직임을 방해하여 고착을 유발합니다. 이 차량에 흔한 고장 원인입니다.
• 스웰 플랩 모터 자체 고장: 모터 내부의 전기적 또는 기계적 문제로 인해 작동 불량이 발생할 수 있습니다. 이 차량에 흔한 고장 원인입니다.
• 터보차저 흡기 파이프 씰 누유로 인한 모터 손상: 터보차저 흡기 파이프 씰에서 오일이 누유되어 스웰 플랩 모터에 유입될 경우, 모터 손상으로 이어질 수 있습니다. 이 차량에 흔한 고장 원인입니다.

자가 진단 방법

전문 장비 없이도 간단하게 스웰 플랩 모터의 이상 유무를 확인해 볼 수 있습니다.

• 엔진 커버 탈거 후 스웰 플랩 연결 로드 육안 확인: 엔진 커버를 열어 스웰 플랩 모터와 흡기 매니폴드를 연결하는 플라스틱 로드가 파손되었거나 연결이 분리되어 있는지 확인합니다.
• 진단기 연결 후 고장 코드 확인: 전문 진단기를 차량에 연결하여 P2004, P2005, P2006, P2007, P2015 등 스웰 플랩 관련 고장 코드가 감지되는지 확인합니다.

교체 주기, 공임 및 작업 난이도

스웰 플랩 모터는 정해진 교체 주기가 있는 소모품이라기보다는 고장 시 교환하는 부품입니다. 작업 난이도는 높은 편입니다. 흡기 매니폴드 탈거 등 복잡한 작업이 필요하며, 주변 부품 탈거 및 재조립이 요구되어 전문 장비와 기술이 필수적입니다. 스웰 플랩 모터 교환(흡기 매니폴드 탈거 포함)에 필요한 공임은 약 40~80만원 선이며, 작업 시간은 약 4~8시간 정도 소요될 수 있습니다.

함께 점검하면 좋은 부품 및 감별 진단

스웰 플랩 모터 교체 시 또는 증상이 유사할 경우 함께 점검하거나 감별 진단이 필요한 부품들이 있습니다.

• 흡기 매니폴드 (상태 확인 후): 스웰 플랩이 흡기 매니폴드 내부에 위치하므로, 모터 고장 시 매니폴드 자체의 손상이나 과도한 카본 퇴적으로 인한 교체가 필요할 수 있습니다.
• 흡기 매니폴드 가스켓 (필수): 흡기 매니폴드 탈거 시 필수적으로 교환해야 하는 소모품입니다.
• EGR 밸브 (상태 확인 후): 카본 퇴적과 밀접한 관련이 있으며, 스웰 플랩 고장과 유사한 증상을 유발할 수 있습니다. 진단기로 고장 코드를 확인하여 스웰 플랩 관련 코드인지 EGR 밸브 관련 코드인지 구분합니다. EGR 밸브는 배기가스 재순환과 관련이 있습니다.
• 터보차저 흡기 파이프 씰 (권장): 이 씰에서 오일이 누유되어 스웰 플랩 모터에 손상을 줄 수 있으므로 함께 점검 및 교환을 권장합니다.
• 감별 진단: 인젝터: 인젝터 문제는 주로 특정 실린더의 실화 코드(P0201~P0204 등)와 함께 나타납니다.
• 감별 진단: 터보차저: 터보차저 문제는 주로 부스트 압력 관련 고장 코드와 함께 나타나며, 터보 소음이 동반될 수 있습니다.

부품 구매 시 주의사항

스웰 플랩 모터를 직접 구매하실 경우, 정확한 부품 호환성을 위해 반드시 차량의 VIN(차대번호)으로 부품 번호를 확인하는 것이 좋습니다. 동일 차종이라도 연식이나 세부 모델에 따라 부품이 다를 수 있기 때문입니다.
