정차 중에 차가 떨리거나 주행 중 가속이 더뎌진다면, 혹은 '체크 엔진 불 들어와요'라는 경고등이 점등되었다면 스마트 포투 1.0 Turbo, 포투 1.0 Brabus 차량의 맵센서(MAP Sensor) 이상을 의심해볼 수 있습니다. 맵센서는 엔진이 최적의 성능을 발휘하도록 돕는 중요한 부품이지만, 고장 시 다양한 불편함과 잠재적인 위험을 초래합니다. 오늘은 스마트 포투 모델의 맵센서 고장 증상부터 진단, 교체 정보까지 자세히 알아보겠습니다.

맵센서 고장 코드, 무엇을 의미할까요?

  엔진 경고등이 점등되고 진단기로 스캔했을 때 다음과 같은 고장 코드가 나타난다면 맵센서 관련 문제일 가능성이 높습니다.


• P0105: 흡기 매니폴드 절대 압력/대기압 센서 회로 이상 - 센서 회로 자체에 문제가 있음을 나타냅니다.

• P0106: 흡기 매니폴드 절대 압력/대기압 센서 범위/성능 문제 - 센서가 측정하는 압력 값이 정상 범위를 벗어나거나 일관성이 없을 때 발생합니다.

• P0107: 흡기 매니폴드 절대 압력/대기압 센서 회로 낮음 - 센서 신호 전압이 너무 낮을 때 감지됩니다.

• P0108: 흡기 매니폴드 절대 압력/대기압 센서 회로 높음 - 센서 신호 전압이 너무 높을 때 감지됩니다.

• P0109: 흡기 매니폴드 절대 압력/대기압 센서 회로 간헐적 - 센서 신호에 일시적 또는 간헐적인 문제가 있을 때 기록됩니다.

  이러한 코드들은 주로 맵센서 자체의 고장, 센서로 가는 배선 문제, 또는 커넥터 불량 등 전기적 문제를 지목합니다. 진단기에 이 코드가 떴다면, 가장 먼저 맵센서와 관련 배선 및 커넥터의 상태를 면밀히 점검해야 합니다.

맵센서, 엔진의 '숨소리'를 읽는 핵심 부품

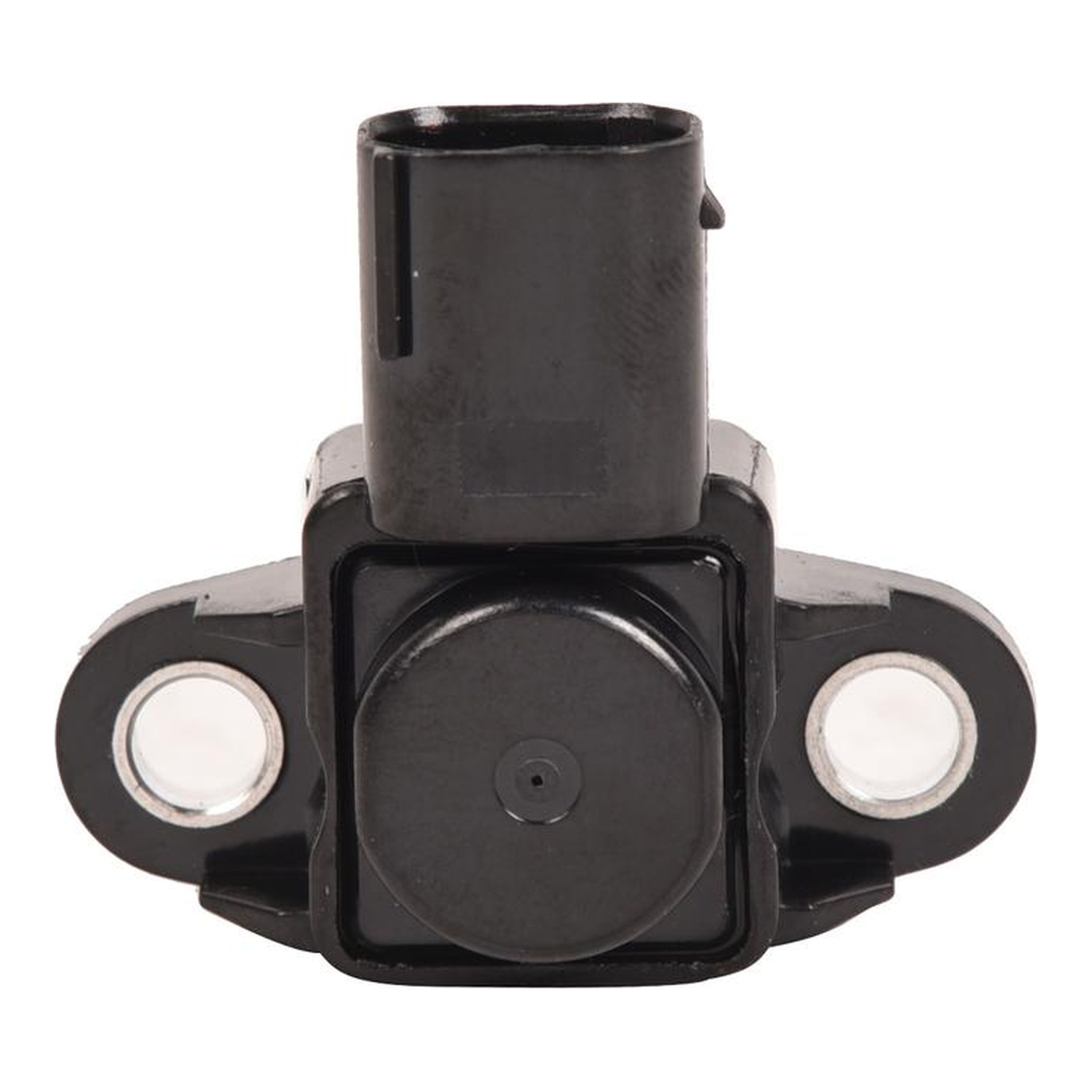

  맵센서(Manifold Absolute Pressure Sensor)는 흡기 매니폴드 내부의 절대 압력을 측정하여 ECU(Engine Control Unit)에 전달하는 역할을 합니다. ECU는 이 압력 정보를 바탕으로 엔진에 공급될 연료 분사량과 점화 시기를 정밀하게 조절하여 엔진이 최적의 연소 효율을 낼 수 있도록 합니다. 즉, 맵센서는 엔진이 얼마나 많은 공기를 흡입하고 있는지를 알려주는 중요한 센서이며, 엔진의 '숨소리'를 ECU에 전달하는 역할을 합니다.

  스마트 포투 451 1.0 터보 (M 132.930 엔진) 모델의 맵센서는 흡기 매니폴드 뒤쪽, 방화벽에 가깝게 위치하여 접근성이 좋지 않을 수 있습니다. 일부 스마트 포투 451 모델에는 맵센서와 흡기 온도 센서가 통합된 TMAP 센서가 사용될 수 있습니다. 순정 OEM 품번 0041533128을 사용하는 스마트 차량이라면 이 글의 정보가 여러분의 차량에 해당될 것입니다.

스마트 포투 맵센서 고장, 어떤 증상이 나타날까요?

  맵센서에 이상이 생기면 ECU가 정확한 엔진 상태를 파악하지 못해 다음과 같은 증상들이 복합적으로 나타날 수 있습니다.


•     엔진 경고등 점등 (심각도 2/5, 빠른 점검 권장)

  고객 표현: "체크 엔진 불 들어와요", "엔진 경고등 떴어요"
  발생 시점: 시동 후, 주행 중
  이유: ECU가 맵센서 신호 이상을 감지하면 즉시 엔진 경고등을 점등하고 관련 고장 코드를 저장합니다.
  방치 시: 다른 엔진 문제로 이어질 수 있으며, 배출가스 불합격의 원인이 될 수 있습니다.



•     출력 저하 및 가속 불량 (심각도 3/5, 빠른 점검 권장)

  고객 표현: "차가 잘 안 나가요", "가속이 더뎌요", "힘이 없어요"
  발생 시점: 가속 시, 언덕 주행 시
  이유: 맵센서가 잘못된 압력 데이터를 보내면 ECU가 연료 분사량과 점화 시기를 제대로 조절하지 못해 엔진 출력이 저하됩니다.
  방치 시: 연비가 급격히 나빠지고, 엔진 부조 현상이 심화될 수 있습니다.



•     공회전 불안정 및 시동 꺼짐 (심각도 4/5, 즉시 점검)

  고객 표현: "정차 중에 차가 떨려요", "시동이 자꾸 꺼져요", "RPM이 오르락내리락 해요"
  발생 시점: 정차 중, 저속 주행 중
  이유: 맵센서 이상으로 ECU가 공회전 시 적절한 공연비를 유지하지 못하면 엔진 RPM이 불안정해지거나 시동이 꺼질 수 있습니다.
  방치 시: 주행 중 시동 꺼짐으로 이어져 안전에 위험을 초래할 수 있습니다.



•     연비 저하 (심각도 2/5, 경과 관찰 가능)

  고객 표현: "기름을 많이 먹어요", "연비가 나빠졌어요"
  발생 시점: 항상
  이유: 맵센서가 잘못된 압력 정보를 보내면 ECU가 연료를 과다하게 분사하여 연비가 급격히 나빠질 수 있습니다.
  방치 시: 연료비 부담이 증가하고, 장기적으로 엔진에 무리를 줄 수 있습니다.



맵센서 고장, 흔한 원인은?

  맵센서 고장의 원인은 다양하지만, 스마트 포투 모델에서 흔히 발견되는 몇 가지를 꼽을 수 있습니다.


• 카본 퇴적 및 오염: (이 차량에 흔함) 엔진 내부에서 발생하는 카본이 센서 표면에 쌓여 정확한 압력 측정을 방해하는 경우가 많습니다.

• 흡기 매니폴드 진공 누설: 흡기 라인 어딘가에서 진공이 새면 맵센서가 실제와 다른 압력을 측정하게 되어 오류가 발생합니다.

• 커넥터 부식 또는 전기적 손상: 센서와 ECU를 연결하는 배선이나 커넥터에 부식이 생기거나 물리적인 손상이 발생하여 신호 전달이 원활하지 않을 수 있습니다.

• 센서 자체의 내부 고장: 센서 내부 부품의 수명이 다했거나 제조상의 결함으로 인해 고장이 발생하기도 합니다.

자가진단으로 맵센서 이상 초기 확인하기

  전문 정비소 방문 전, 간단한 자가진단을 통해 맵센서 이상 여부를 어느 정도 가늠해볼 수 있습니다.


• 엔진 경고등 확인 및 고장 코드 스캔: 엔진 경고등이 점등되었다면, OBD-II 스캐너를 연결하여 P0105~P0109와 같은 맵센서 관련 고장 코드가 있는지 확인합니다.

• 맵센서 커넥터 및 배선 육안 점검: 맵센서에 연결된 커넥터가 부식되지는 않았는지, 배선에 손상이 있거나 느슨하게 연결된 부분은 없는지 육안으로 꼼꼼히 확인합니다.

• 흡기 매니폴드 주변 진공 호스 점검: 흡기 매니폴드 주변의 진공 호스에 균열이 생겼거나, 느슨하게 연결되어 있거나, 아예 이탈된 부분이 없는지 살펴봅니다.

맵센서 교체 주기, 공임 및 작업 난이도

  맵센서는 소모품으로 분류되며, 일반적으로 약 12만~15만km 주행 후 또는 고장 시 교환을 권장합니다. 하지만 운전 습관이나 차량 관리 상태에 따라 교체 주기는 달라질 수 있습니다.


• 작업 난이도: 맵센서 교환은 보통 정비소에서 진행하는 작업입니다. 특히 스마트 포투 451 1.0 터보 (M 132.930 엔진) 모델의 맵센서는 흡기 매니폴드 뒤쪽 방화벽에 가깝게 위치해 있어 접근이 매우 어려울 수 있습니다. 일부 정비 의견으로는 교체를 위해 엔진을 내려야 할 수도 있다는 언급도 있습니다. 이처럼 작업 환경이 까다로울 수 있으므로, 숙련된 전문 정비사에게 맡기는 것이 안전하고 정확합니다.

• 공임: 맵센서 교환 공임은 약 5만원~15만원 선이며, 작업 시간은 약 0.5시간~1.5시간 정도 소요될 수 있습니다. 이 금액은 순수 공임이며, 부품 비용은 별도입니다.

함께 점검할 부품 및 감별 진단

  맵센서 고장과 유사한 증상을 보이는 다른 부품들도 있으므로, 정확한 진단을 위해서는 연관 부품들을 함께 점검하고 감별 진단하는 것이 중요합니다.


• 흡기 온도 센서: 일부 맵센서에는 흡기 온도 센서가 통합되어 있거나, 독립적으로 존재하며 흡기 공기 온도를 측정하여 ECU에 정보를 제공합니다. 맵센서 고장 증상과 유사할 수 있으므로 함께 점검합니다.

• 스로틀 바디: 스로틀 바디의 오염으로 인한 공기 흐름 방해는 맵센서의 부정확한 측정으로 이어질 수 있습니다. 스로틀 바디 청소 후 증상 개선 여부를 확인하고, OBD-II 스캐너로 스로틀 포지션 센서(TPS) 관련 고장 코드가 없는지 확인합니다.

• 산소 센서: 맵센서와 함께 엔진 성능 및 효율에 중요한 역할을 하며, 고장 증상이 출력 저하, 연비 불량 등으로 유사할 수 있습니다. OBD-II 스캐너로 맵센서(P01xx 계열)와 산소 센서(P013x, P014x 계열)의 특정 고장 코드를 확인하고, 라이브 데이터를 통해 각 센서의 출력값을 비교하여 감별 진단합니다.

• 크랭크축 위치 센서: 시동 꺼짐 등 맵센서 고장과 유사한 증상을 유발할 수 있습니다. OBD-II 스캐너로 크랭크축 위치 센서 관련 코드(P0335, P0336 등)를 확인하여 감별 진단합니다.

구매 시 주의사항

  맵센서 교체를 위해 부품을 구매할 때는 반드시 차량의 정확한 VIN(차대번호) 조회가 권장됩니다. 스마트 포투 모델은 연식 및 세부 트림에 따라 적용되는 부품이 다를 수 있으며, VIN 조회를 통해 호환 가능한 정확한 순정 부품을 확인하는 것이 불필요한 재작업을 방지하고 정확한 정비를 위한 가장 확실한 방법입니다.
