스웰 플랩모터 고장, 어떤 고장코드를 띄울까요?

스웰 플랩모터에 문제가 발생하면 엔진 ECU는 다음 오류 코드를 진단기에 기록합니다. 이 코드 확인 시 즉시 스웰 플랩모터 및 관련 부품 점검이 필요합니다.

• P2010: 흡기 매니폴드 러너 제어 회로 고장
• P2011: 흡기 매니폴드 러너 제어 회로 고장
• P2012: 흡기 매니폴드 러너 제어 회로 고장
• P2013: 흡기 매니폴드 러너 제어 회로 고장
• P2014: 흡기 매니폴드 러너 위치 센서/스위치 회로 고장
• P2015: 흡기 매니폴드 러너 위치 센서/스위치 회로 범위/성능 문제

이 고장코드들은 스웰 플랩모터의 전기적/기계적 문제 또는 위치 센서 오류를 직접 지목합니다. 진단기에 위 코드가 뜨면 스웰 플랩모터와 흡기 매니폴드 주변을 집중 점검해야 합니다.

스웰 플랩모터, 왜 중요할까요?

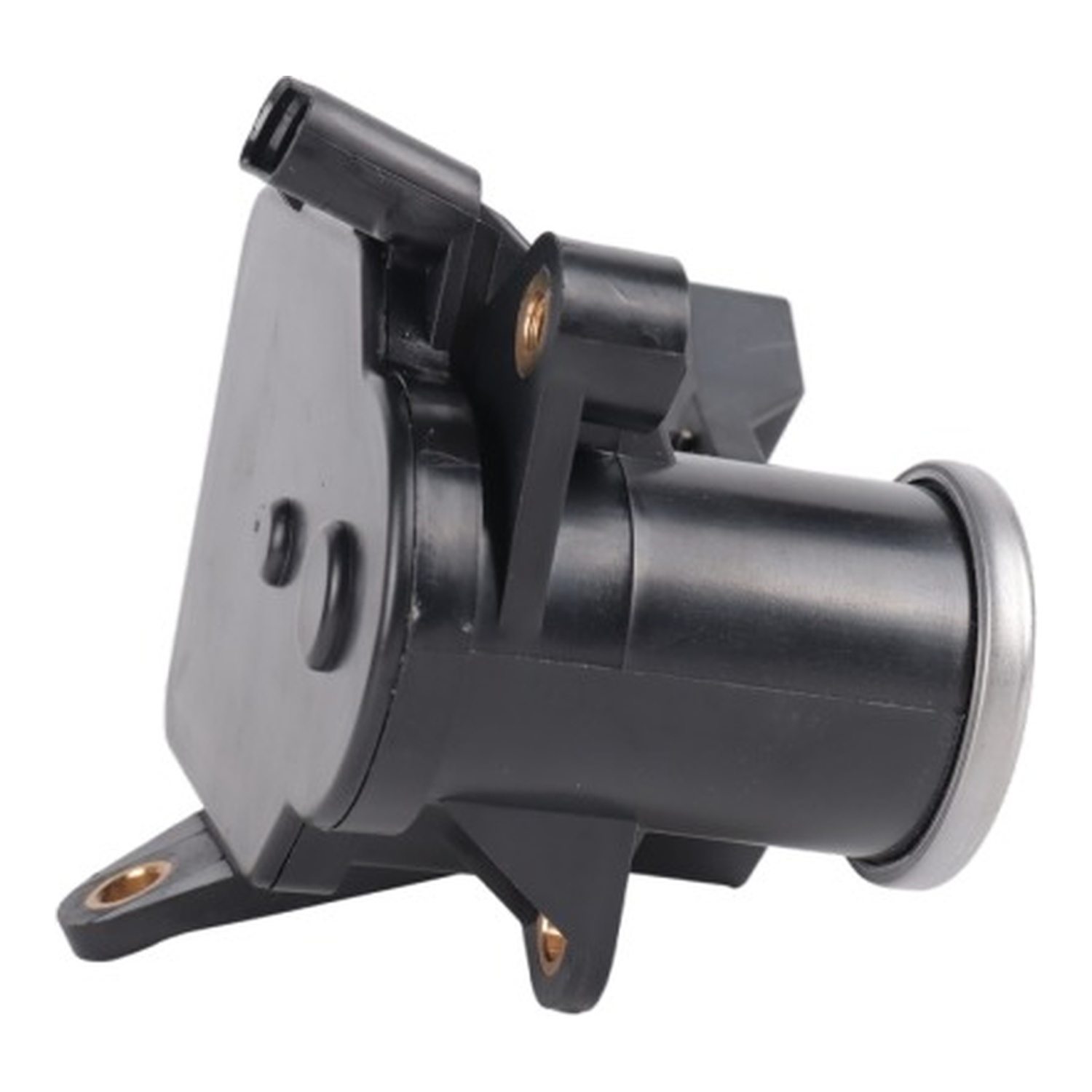

스웰 플랩모터는 흡기 매니폴드 내 스웰 플랩을 제어, 엔진 공기 흐름을 조절해 연료 연소 효율 및 배기가스 감소에 기여하는 핵심 부품입니다. 지프 그랜드체로키 WH 3.0 CRD (OM642 엔진) 모델의 흔한 고질병 중 하나이며, 순정 OEM 부품 번호 5175643AB를 사용하는 이 모터 고장 시 엔진 성능 저하로 직결됩니다.

스웰 플랩모터 고장 시 나타나는 증상들

엔진 출력 저하 및 가속 불량 (심각도 4/5, 즉시 점검 필요)

“차가 힘이 없어요, 가속이 잘 안 돼요, 터보가 안 터지는 것 같아요”와 같은 증상은 스웰 플랩 불량으로 공기 흐름이 원활치 않아 발생합니다. 방치 시 림프 모드 진입, 주행 중 엔진 정지, 다른 부품 손상 위험이 있습니다.

엔진 경고등 점등 및 림프 모드 진입 (심각도 4/5, 즉시 점검 필요)

“체크 엔진 불이 들어왔어요, 번개 모양 경고등, 차가 림프 모드에 걸렸어요”는 ECU 오류 코드를 의미합니다. 림프 모드 시 운행이 어렵거나 불가하며, 심각한 엔진 손상으로 이어질 수 있습니다.

거친 공회전 및 부조 (심각도 3/5, 빠른 점검 권장)

“엔진이 덜덜거려요, 공회전이 불안정해요”는 스웰 플랩 불량으로 실린더별 공기량 불균형 때문에 발생합니다. 방치 시 성능 저하, 연료 효율 감소 가능성이 있습니다.

연비 감소 (심각도 2/5, 경과 관찰 가능)

“기름을 많이 먹어요, 연비가 떨어졌어요”는 스웰 플랩의 연소 효율 개선 기능 상실로 나타납니다. 이는 운행 비용 증가로 이어집니다.

스웰 플랩모터, 왜 고장 날까요?

지프 그랜드체로키 3.0 CRD (OM642 엔진)에서 스웰 플랩모터 고장이 잦은 흔한 원인입니다.

• 카본(그을음) 퇴적: EGR로 인한 카본이 스웰 플랩과 모터에 쌓여 작동을 방해합니다.
• 모터 내부 기어 파손: 플라스틱 재질 기어가 마모되거나 파손됩니다.
• 모터 전기적 고장: 내부 회로 문제나 부품 노후화로 발생합니다.
• 오일 누유로 인한 오염 및 손상: 오일 쿨러 가스켓 등에서 누유된 오일이 모터를 오염시키거나 열 손상을 유발합니다.

스웰 플랩모터, 자가진단 및 점검 방법

정비소 방문 전 자가진단을 통해 원인을 파악할 수 있습니다.

• 육안 점검: 스웰 플랩모터 주변 오일 누유 흔적, 흡기 매니폴드 내부 카본 퇴적 심화 여부 확인.
• 진단기 스캔: OBD-II 진단기로 P2010~P2015 등 스웰 플랩모터 관련 오류 코드 확인.

교체 공임 및 난이도

스웰 플랩모터는 고장 시 교환하며, 증상 발생 시 즉시 점검 후 교체해야 합니다. 흡기 매니폴드 탈거 및 주변 부품 분해, 협소한 작업 공간으로 전문 정비소 작업이 필수입니다.

• 예상 공임: 스웰 플랩모터 교환(흡기 매니폴드 탈거 포함)은 약 40~80만원 선이며, 약 3~6시간 소요됩니다.

함께 점검할 연관 부품 및 감별 진단

연관 부품

• 흡기 매니폴드: 스웰 플랩모터 장착 부위. 카본 퇴적 심할 경우 클리닝/교체 필요. 일체형 부품인 경우 매니폴드 전체 교체될 수 있습니다.
• EGR 밸브: 카본 퇴적 주원인. 작동 상태 및 퇴적 여부 점검.
• 흡기 매니폴드 가스켓: 매니폴드 탈거 시 신품 교체 권장.
• 오일 쿨러 가스켓: OM642 엔진 고질병. 누유가 모터에 영향 줄 수 있으므로 함께 점검.

감별 진단

• EGR 밸브: 진단기 스캔, 작동 여부, 카본 퇴적 상태 점검.
• 터보차저: 관련 오류 코드, 작동 상태, 오일 누유 여부 점검.
• 연료 인젝터: 인젝터 테스트, 연료 압력 점검, 분사량/패턴 확인.

부품 구매 시 주의사항

정확한 부품 선택을 위해 차대번호(VIN) 조회가 필수입니다. 차량 연식, 모델에 따라 부품이 다를 수 있으므로, 판매처에 차대번호를 알려주어 정확한 부품을 안내받으세요.
