지프 그랜드체로키 에어스프링, 이런 경고등 보셨나요?

지프 그랜드체로키(WK2, 2011~2021년식) 차량에서 에어 서스펜션 관련 경고등이 점등되었다면, 에어스프링 문제를 의심해볼 수 있습니다. 특히 아래와 같은 고장 코드가 진단기에 나타났다면 즉시 점검이 필요합니다.

C156E: Ride Height Calibration Performance (차고 보정 성능 문제)
이 코드가 감지되었다면 차량의 차고 센서, 에어스프링 공기 누출, 또는 전자 제어 장치(ECU) 문제를 의심해봐야 합니다. 차고가 비정상적으로 낮거나 한쪽으로 기울어지는 증상과 동반될 수 있습니다.

C1501: Air Suspension Compressor Control Circuit (에어 서스펜션 컴프레서 제어 회로)
이 코드는 에어 컴프레서 자체의 고장, 제어 회로의 문제, 또는 관련 릴레이의 이상을 시사합니다. 에어스프링 누출로 인해 컴프레서가 과도하게 작동하면서 고장을 유발할 수도 있습니다.

에어스프링, 어떤 역할을 하나요?

에어스프링은 지프 그랜드체로키의 에어 서스펜션 시스템에서 핵심적인 역할을 하는 부품입니다. 차량의 높이를 능동적으로 조절하고, 노면으로부터 올라오는 충격을 흡수하여 부드러운 승차감과 안정적인 주행 성능을 제공합니다. 지프 그랜드체로키 WK2 모델(2011~2021년식)의 에어 서스펜션 시스템은 에어스프링 외에도 에어 컴프레서, 에어 라인, 솔레노이드 밸브, 전자 제어 장치(ECU) 및 높이 센서 등으로 복잡하게 구성되어 있습니다.

지프 그랜드체로키 에어스프링 고장, 어떤 증상이 나타날까요?

에어스프링에 문제가 발생하면 운전자와 탑승자는 다양한 불편함과 위험을 경험할 수 있습니다.

• 차량 높이 불균형 또는 주저앉음 (심각도 4/5, 즉시점검)
  고객 표현: “차가 한쪽으로 기울었어요”, “주차해 놓으면 차가 내려앉아요”, “차고가 낮아졌어요”
  발생 시점: 주로 주차 후 장시간 경과 시, 또는 시동을 끈 후에 나타납니다.
  이유: 에어스프링의 손상이나 공기 누출로 인해 공기압을 유지하지 못하면 차량이 특정 부위에서 주저앉거나 전체적인 높이 불균형이 발생합니다. 특히 일부 2011년에서 2015년 모델의 에어스프링은 13만 km 이전에 공기 누출이 발생하는 경향이 있습니다.
  방치 시: 차량의 자세가 불안정해지고, 주행 안정성이 크게 저하되어 사고 위험이 증가합니다. 또한, 에어 컴프레서에 과부하가 걸려 추가적인 고장을 유발할 수 있습니다.

• 승차감 저하 및 과도한 흔들림 (심각도 3/5, 빠른점검권장)
  고객 표현: “차가 너무 튀어요”, “방지턱 넘을 때 충격이 심해요”, “주행 중 차가 출렁거려요”
  발생 시점: 요철 통과 시, 고속 주행 시 더욱 두드러집니다.
  이유: 에어스프링이 손상되면 충격 흡수 능력이 저하되어 노면의 충격이 차량으로 직접 전달되고, 서스펜션의 정상적인 작동이 어려워져 승차감이 나빠지고 차량이 불안정해집니다.
  방치 시: 다른 서스펜션 부품의 마모를 가속화하고, 타이어 편마모를 유발하며, 제동 성능 및 조향 안정성에 악영향을 미쳐 사고 위험을 높입니다.

• 계기판 경고등 점등 (심각도 2/5, 즉시점검)
  고객 표현: “서스펜션 경고등이 떴어요”, “서비스 에어 서스펜션 메시지가 떠요”
  발생 시점: 시동 시, 또는 주행 중에 나타날 수 있습니다.
  이유: 에어스프링의 문제(누출, 센서 오류 등)는 에어 서스펜션 시스템의 오작동을 유발하고, 이는 계기판에 경고등이나 메시지로 표시됩니다.
  방치 시: 시스템이 오작동하거나 고장 상태로 고정될 수 있으며, 다른 관련 부품의 손상으로 이어질 수 있습니다.

• 에어 컴프레서 작동 소음 증가 또는 과도한 작동 (심각도 3/5, 빠른점검권장)
  고객 표현: “컴프레서 소리가 너무 커요”, “주행 중에 컴프레서가 계속 돌아요”, “윙윙거리는 소리가 나요”
  발생 시점: 시동 후, 또는 주행 중에 자주 발생합니다.
  이유: 에어스프링에서 공기가 누출되면 시스템이 정상적인 차고를 유지하기 위해 에어 컴프레서가 과도하게 작동하게 되어 소음이 커지거나 지속적으로 작동합니다.
  방치 시: 에어 컴프레서의 과열 및 고장을 유발하여 에어 서스펜션 시스템 전체가 작동 불능 상태가 될 수 있습니다.

왜 고장날까요? 에어스프링 고장의 흔한 원인

에어스프링은 내구성이 높은 부품이지만, 시간이 지남에 따라 여러 요인으로 인해 고장이 발생할 수 있습니다.

• 에어스프링 고무 재질 노화 및 균열: 특히 지프 그랜드체로키 차량에서는 고무 재질의 노화와 그로 인한 미세한 균열이 흔하게 발생하며, 이는 공기 누출의 주원인이 됩니다.
• 외부 충격 또는 이물질에 의한 손상: 주행 중 도로의 이물질이나 강한 충격으로 인해 에어스프링이 직접적으로 손상될 수 있습니다.
• 에어 라인 또는 피팅 부위 누출: 에어스프링 자체의 문제 외에도 에어 서스펜션 시스템을 구성하는 에어 라인이나 연결 피팅 부위에서 공기 누출이 발생하기도 합니다. 이 역시 지프 그랜드체로키에서 흔히 볼 수 있는 고장 원인입니다.
• 솔레노이드 밸브 오작동: 에어스프링으로 공기를 공급하거나 배출하는 솔레노이드 밸브가 오작동하면 차고 조절에 문제가 생길 수 있습니다.

내 차의 에어스프링, 자가 진단 방법

정비소를 방문하기 전, 몇 가지 간단한 방법으로 에어스프링의 이상 여부를 확인해 볼 수 있습니다.

• 육안 검사: 차량을 안전한 곳에 주차하고 에어스프링의 고무 부분을 자세히 살펴보세요. 균열, 찢어짐, 또는 공기가 새어 나오는 흔적(비눗물 스프레이 테스트 시 거품 발생)이 있는지 확인합니다.
• 차량 높이 확인: 평평한 곳에 주차한 후 차량의 각 코너 높이를 확인합니다. 특정 부분이 다른 부분보다 현저히 낮거나, 시동을 끈 후 몇 시간 뒤 차량이 주저앉는 현상이 있다면 에어스프링 누출을 의심할 수 있습니다.
• 바운스 테스트: 차량의 각 코너를 손으로 강하게 눌러봅니다. 만약 차량이 여러 번 출렁거린 후 멈추거나, 원래 위치로 빠르게 돌아오지 않고 천천히 내려앉는다면 서스펜션의 충격 흡수 기능이 저하되었을 가능성이 있습니다.

교체 시기, 공임 및 작업 난이도

에어스프링은 소모품으로 분류되며, 일반적으로 약 13만 km 주행 후 또는 고장 발생 시 교환하는 것이 권장됩니다.

에어 서스펜션 시스템은 전문적인 지식과 장비가 필요한 작업이므로, 일반인이 자가 정비하기에는 무리가 있습니다. 전문 정비소에서 작업하는 것이 안전하며, 에어 서스펜션 시스템은 전문 진단 장비와 특수 공구가 필요하며, 교체 후에는 반드시 차고 보정 작업이 이루어져야 합니다.

공임: 에어스프링(에어쇼바) 교환은 개당 약 15만원에서 25만원 정도의 공임이 발생하며, 작업 시간은 개당 약 1.5시간에서 3시간 정도 소요됩니다. 이는 부품 가격을 제외한 순수 작업 비용입니다.

함께 점검해야 할 부품과 감별 진단

에어스프링 문제로 인해 다른 서스펜션 부품에 영향을 주거나, 다른 부품의 문제로 에어스프링과 유사한 증상이 나타날 수 있으므로 관련 부품들을 함께 점검하고 정확히 감별하는 것이 중요합니다.

• 연관 부품:

  • 에어 컴프레서: 에어스프링 누출로 인해 과도하게 작동하여 고장날 수 있으므로 상태 확인이 필수입니다.
  • 에어 라인: 균열이나 손상으로 공기 누출이 발생할 수 있습니다.
  • 높이 센서: 오작동 시 차량 높이 조절에 문제가 발생할 수 있습니다.
  • 솔레노이드 밸브: 오작동 시 에어스프링으로의 공기 흐름을 제대로 제어하지 못할 수 있습니다.

• 감별 진단:

  • 에어 컴프레서: 에어스프링 누출이 없는데도 차량 높이 조절이 안 되거나 컴프레서 작동 소음이 과도하게 크다면 컴프레서 자체의 문제일 가능성이 높습니다. 에어스프링 누출은 비눗물 테스트 등으로 쉽게 확인 가능합니다.
  • 에어 라인: 에어스프링 자체의 손상 없이 에어 라인 연결 부위나 호스에서 공기 누출이 확인될 경우 에어 라인 문제로 진단할 수 있습니다.
  • 높이 센서: 에어스프링 및 에어 라인에 문제가 없는데도 차량 높이가 비정상적으로 조절되거나 경고등이 점등된다면 센서 오류를 의심할 수 있습니다. 이 경우 전문 진단 장비로 정확한 확인이 필요합니다.

정확한 부품 구매를 위한 마지막 확인

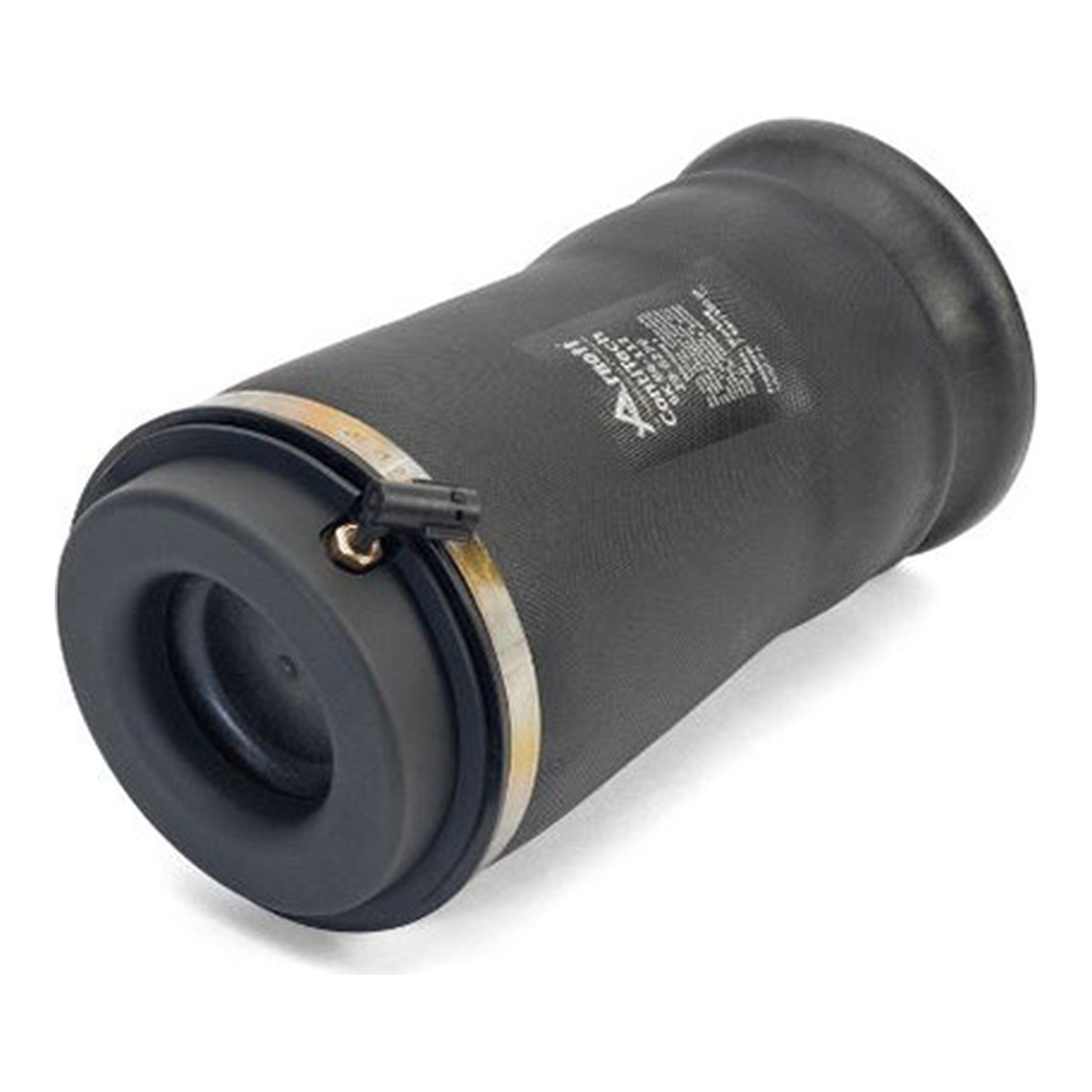

지프 그랜드체로키 에어스프링 순정 OEM 품번 68258355AC는 특정 모델 및 연식에 호환되는 부품입니다. 부품 구매 시에는 반드시 차량의 차대번호(VIN) 조회를 통해 정확한 호환성을 확인하는 것이 중요합니다. 또한, 에어스프링은 전륜/후륜, 좌/우 구분이 있으므로 교체할 정확한 위치의 부품을 확인해야 합니다.
