본인의 아우디 A6 3.0 TDI, A7 3.0 TDI, A8 3.0 TDI, SQ5 3.0 TDI 차량에서 주차 후 바닥에 오일이 떨어지거나, 엔진룸에서 오일 타는 냄새가 나고, 엔진 옆면에 오일이 묻어 있다면 엔진 오일 누유를 의심할 수 있습니다. 또한, 시동을 걸 때 엔진에서 달그락거리는 소리가 나거나 쇠 갈리는 소리가 들리고, 계기판에 엔진 경고등이 점등되거나 주행 중 차가 울컥거리고 가속이 잘 안 되는 등 엔진 힘이 없다고 느껴진다면 타이밍 케이스 커버 및 관련 시스템의 문제를 의심해 볼 필요가 있습니다.

이러한 증상들은 단순한 불편함을 넘어 심각한 엔진 손상으로 이어질 수 있으므로, 정확한 진단과 신속한 정비가 중요합니다. 특히 아우디 3.0 TDI 엔진 차량의 타이밍 케이스 커버는 엔진의 핵심 부품을 보호하는 중요한 역할을 합니다. 이 글은 아우디 3.0 TDI 모델 오너분들이 겪을 수 있는 타이밍 케이스 커버 관련 문제에 대해 상세히 안내하고, OEM 품번 059103525F 부품의 중요성을 강조합니다.

엔진 경고등, 이 코드들이 의미하는 것

진단기에 다음과 같은 고장 코드가 확인된다면 타이밍 시스템의 문제를 강력히 의심해야 합니다.

• P0016: 크랭크샤프트 위치-캠샤프트 위치 상관관계 오류 (뱅크 1 센서 A)
• P0017: 크랭크샤프트 위치-캠샤프트 위치 상관관계 오류 (뱅크 1 센서 B)
• P0341: 캠샤프트 위치 센서 'A' 회로 범위/성능 (뱅크 1 또는 단일 센서)

이러한 고장 코드들은 크랭크샤프트와 캠샤프트 간의 타이밍이 정확하게 일치하지 않음을 나타냅니다. 이는 타이밍 체인 시스템의 문제, 특히 타이밍 체인 텐셔너 또는 가이드의 마모로 인해 체인에 유격이 발생하여 엔진 타이밍이 틀어졌을 때 주로 발생합니다. 진단기에 위 코드가 떴다면 엔진 타이밍 시스템 전반에 대한 정밀 점검이 필수적입니다.

타이밍 케이스 커버, 엔진의 심장을 지키는 방패

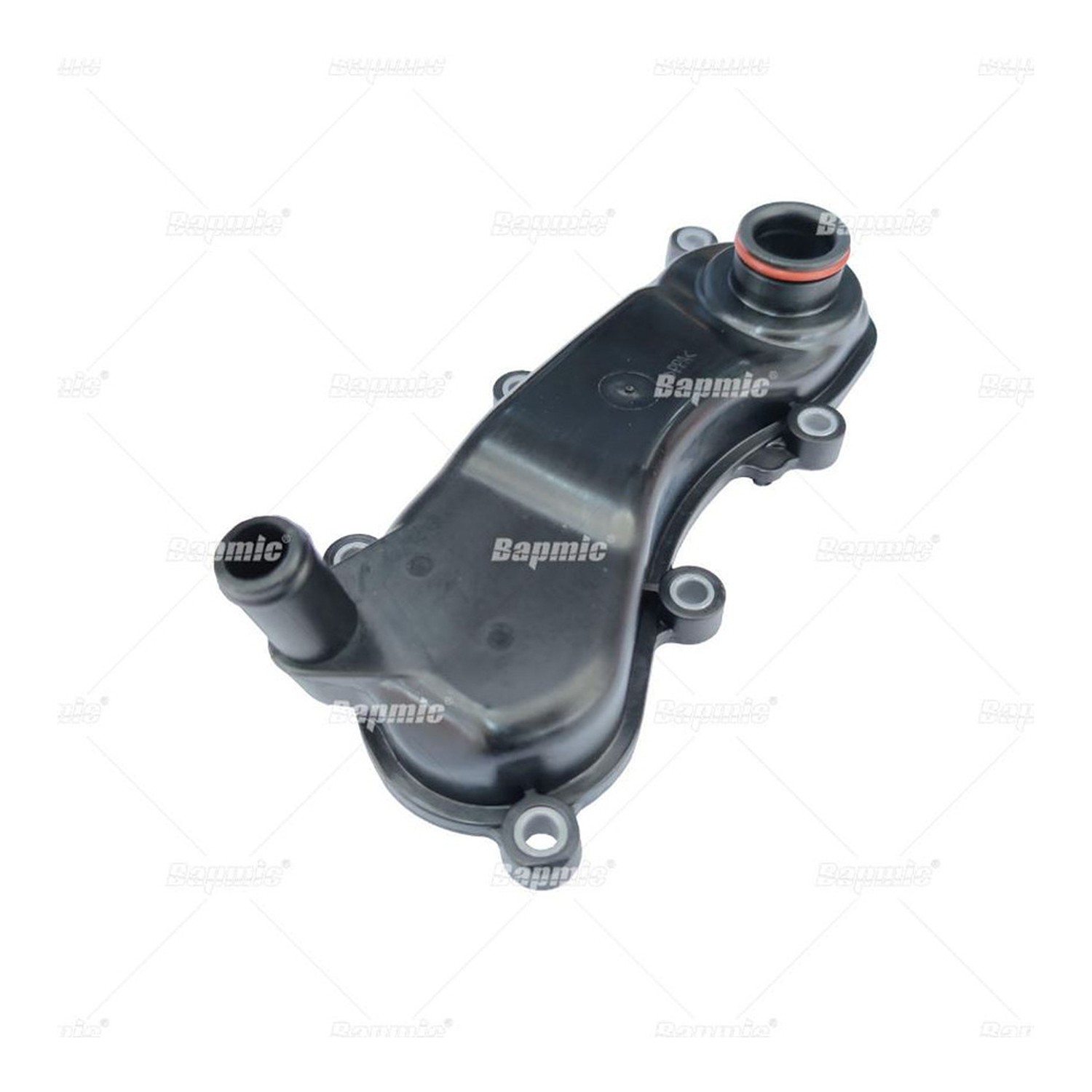

타이밍 케이스 커버는 아우디 A6 3.0 TDI, A7 3.0 TDI, A8 3.0 TDI, SQ5 3.0 TDI 등 여러 모델에 사용되는 중요한 부품으로, OEM 순정 품번 059103525F로도 확인 가능합니다. 이 부품의 주된 역할은 엔진 내부의 타이밍 벨트 또는 체인과 같은 핵심 타이밍 부품을 외부의 도로 이물질, 오물 및 자갈로부터 보호하는 것입니다. 엔진의 타이밍 시스템은 밸브와 피스톤의 움직임을 정밀하게 동기화하여 엔진이 원활하게 작동하도록 하는 심장과 같은 역할을 하므로, 이를 보호하는 타이밍 케이스 커버의 역할은 매우 중요합니다.

놓치지 말아야 할 타이밍 케이스 커버 관련 증상들

타이밍 케이스 커버에 문제가 생기면 다양한 증상이 나타날 수 있으며, 각 증상은 심각도와 방치 시 위험이 다릅니다.

• 엔진 오일 누유
  고객 표현: "주차 후 바닥에 오일이 떨어져요", "엔진룸에서 오일 타는 냄새가 나요", "엔진 옆면에 오일이 묻어 있어요"
  발생: 주차 후, 주행 중
  심각도: 3/5 (빠른 점검 권장)
  방치 시: 누유가 심해지면 엔진 오일 부족으로 인한 엔진 손상 및 주변 부품(벨트, 호스 등) 손상을 유발할 수 있습니다.
  이유: 타이밍 케이스 커버의 개스킷 노후화 또는 커버 자체의 손상으로 인해 엔진 오일이 누유될 수 있습니다.
• 엔진 소음 (달그락거리는 소리)
  고객 표현: "시동 걸 때 엔진에서 달그락거리는 소리가 나요", "엔진에서 쇠 갈리는 소리가 나요"
  발생: 냉간 시동 시, 아이들링 시
  심각도: 4/5 (즉시 점검)
  방치 시: 타이밍 체인 텐셔너 문제로 인한 소음일 경우, 타이밍 체인이 이탈하여 엔진 밸브와 피스톤이 충돌하여 심각한 엔진 손상을 초래할 수 있습니다.
  이유: 타이밍 케이스 커버는 타이밍 체인 시스템을 보호하며, 타이밍 체인 텐셔너 또는 가이드의 문제로 인해 체인에 유격이 생기면 커버 내부에서 소음이 발생할 수 있습니다.
• 체크 엔진 경고등 점등
  고객 표현: "계기판에 엔진 경고등이 떴어요"
  발생: 주행 중, 시동 후
  심각도: 3/5 (빠른 점검 권장)
  방치 시: 타이밍 관련 문제로 인한 경고등일 경우, 엔진 성능 저하 및 심각한 엔진 손상으로 이어질 수 있습니다.
  이유: 타이밍 체인 텐셔너의 마모로 인해 타이밍 체인에 유격이 발생하면 엔진 타이밍이 틀어져 체크 엔진 경고등이 점등될 수 있습니다.
• 엔진 부조 및 출력 저하
  고객 표현: "차가 울컥거려요", "가속이 잘 안 돼요", "엔진 힘이 없어요"
  발생: 가속 시, 주행 중
  심각도: 4/5 (즉시 점검)
  방치 시: 엔진 타이밍이 틀어지면 밸브와 피스톤의 충돌 위험이 있으며, 이는 엔진의 치명적인 손상으로 이어집니다.
  이유: 타이밍 체인 시스템의 문제로 인해 엔진 타이밍이 정확하지 않으면 엔진 부조, 출력 저하, 시동 불량 등의 증상이 나타날 수 있습니다.

타이밍 케이스 커버 고장, 왜 발생할까요?

타이밍 케이스 커버 관련 고장은 주로 다음과 같은 원인으로 발생합니다.

• 개스킷 노후화 및 경화: 타이밍 케이스 커버 주변의 개스킷은 시간이 지남에 따라 노후화되고 경화되어 밀봉 능력을 상실하게 됩니다. 이는 이 차량에 흔하게 발생하는 오일 누유의 주된 원인입니다.
• 타이밍 케이스 커버 자체의 변형 또는 파손: 외부 충격이나 엔진 내부의 과도한 열, 진동 등으로 인해 커버 자체가 변형되거나 파손될 수 있습니다.
• 타이밍 체인 텐셔너 및 가이드 마모: 타이밍 체인 시스템의 핵심 부품인 텐셔너와 가이드가 마모되면 체인에 유격이 생기고, 이는 소음 발생 및 엔진 타이밍 문제로 이어집니다. 아우디 Q5 2.0 TFSI (EA888 엔진) 모델에서 타이밍 체인 텐셔너 및 가이드 마모로 인한 타이밍 체인 문제가 발생할 수 있으며, 이로 인해 타이밍 케이스 커버 관련 수리가 필요할 수 있는 것처럼, 3.0 TDI 엔진에서도 이 부품들의 마모는 흔한 고장 원인 중 하나입니다.

자가진단으로 초기 증상을 확인하세요

전문 정비소 방문 전, 간단한 자가진단을 통해 타이밍 케이스 커버 문제의 초기 징후를 파악할 수 있습니다.

• 육안으로 오일 누유 확인: 차량을 주차한 후 바닥에 오일 자국이 있는지 확인하거나, 엔진룸을 열어 타이밍 케이스 커버 주변에 오일이 묻어 있는지 육안으로 확인합니다. 오일이 발견되면 누유를 의심할 수 있습니다.
• 엔진 소음 청취: 냉간 시동 시 또는 아이들링(공회전) 시 엔진에서 '달그락거리는' 금속성 소음이나 '쇠 갈리는' 듯한 소음이 들리는지 주의 깊게 들어봅니다. 이러한 소음은 타이밍 체인 시스템 문제를 시사할 수 있습니다.

교체 시기, 공임 및 작업 난이도

타이밍 케이스 커버는 고장이 발생하거나 오일 누유가 확인될 때 교환하는 것이 일반적입니다. 이 작업은 엔진의 타이밍 시스템과 직접적으로 관련되어 있어 전문적인 지식과 장비가 요구되는 고난이도 작업입니다.

• 작업 난이도: '전문 장비 필요'로 분류됩니다. 프론트 범퍼 탈거 및 특수 공구 사용이 필요할 수 있어, 전문적인 지식과 장비가 갖춰진 정비소에서 진행해야 합니다.
• 중요 권장사항: 타이밍 케이스 커버 교체 시, 크랭크샤프트 풀리 볼트와 타이밍 커버 볼트는 재사용하지 않고 반드시 신품으로 교체하는 것이 권장됩니다. 이는 정확한 토크 유지와 안전을 위한 필수적인 조치입니다.

예상 공임은 작업 범위에 따라 달라질 수 있습니다.

• 타이밍 케이스 커버 개스킷 교환 (상부): 약 20~40만원 (약 2~4시간 소요)
• 타이밍 케이스 커버 교환 (하부): 약 40~80만원 (약 4~8시간 소요)
• 타이밍 체인 및 관련 부품 (텐셔너, 가이드) 교환: 약 100~200만원 이상 (약 1~3일 소요)

함께 점검하면 좋은 연관 부품 및 감별 진단

타이밍 케이스 커버 정비 시에는 주변 연관 부품들을 함께 점검하여 잠재적인 문제를 예방하고 불필요한 재작업을 줄이는 것이 현명합니다. 또한, 다른 부위의 누유나 소음과 혼동하지 않도록 정확한 감별 진단이 필요합니다.

연관 부품

• 타이밍 케이스 커버 개스킷 (필수): 타이밍 케이스 커버 누유의 주된 원인이므로, 커버 교체 시 반드시 함께 교환해야 합니다.
• 크랭크샤프트 프론트 리어 씰 (권장): 타이밍 케이스 커버와 인접해 있어 오일 누유 발생 시 함께 점검 및 교환을 권장합니다.
• 타이밍 체인 텐셔너 (상태 확인 후): 타이밍 체인 소음 및 타이밍 문제의 주요 원인이므로, 타이밍 케이스 커버를 탈거하는 김에 점검하고 필요 시 교환하는 것이 좋습니다.
• 타이밍 체인 (상태 확인 후): 텐셔너 문제로 인해 체인이 늘어났을 수 있으며, 엔진 소음 발생 시 함께 점검 및 교환을 고려해야 합니다.

감별 진단

• 밸브 커버 개스킷: 밸브 커버는 엔진 상부에 위치하며, 타이밍 케이스 커버는 엔진 전면에 위치합니다. 누유 부위를 육안으로 확인하여 구분할 수 있습니다.
• 오일 팬 개스킷: 오일 팬은 엔진 하부에 위치하며, 타이밍 케이스 커버는 엔진 전면에 위치합니다. 누유 부위를 육안으로 확인하여 구분할 수 있습니다.
• 워터 펌프: 워터 펌프는 냉각수 누유와 관련이 있으며, 타이밍 케이스 커버는 주로 오일 누유와 관련이 있습니다. 누유되는 액체의 종류(오일 또는 냉각수)로 구분할 수 있습니다.

정확한 진단을 위한 구매 시 주의사항

타이밍 케이스 커버는 일반적으로 엔진 전면에 위치하며, 상부와 하부로 나뉠 수 있습니다. 정확한 부품 구매를 위해서는 반드시 차량의 VIN(차대번호) 조회를 통해 해당 차량에 맞는 부품을 확인하는 것이 중요합니다. 잘못된 부품을 사용하면 장착 자체가 불가능하거나, 심각한 엔진 문제를 유발할 수 있습니다.
