계기판에 노란색 또는 빨간색 'PARK' 경고등이 점등되거나, iDrive 화면에 'Parking brake malfunction' 메시지가 뜨면서 주차 브레이크 작동에 이상을 느끼셨나요? 혹은 주차 브레이크를 걸거나 풀 때 윙윙거리는 소음이 들리시나요? 이는 BMW 7시리즈 F01, F02, F04 섀시 모델에 공통적으로 적용되는 전자식 파킹 브레이크 액추에이터, 즉 파킹 브레이크 모터의 문제일 수 있습니다.

고장코드 분석: BMW 전자식 파킹 브레이크의 신호들

진단기를 연결했을 때 다음과 같은 고장코드가 확인된다면, 전자식 파킹 브레이크 시스템에 문제가 발생했음을 의미합니다.


• 600D: EMF 모듈 관련 고장 - 전자식 파킹 브레이크(EMF) 모듈 자체 또는 이와 관련된 회로에 이상이 있음을 나타냅니다.

• 600E: EMF 모듈 관련 고장 - 600D와 마찬가지로 EMF 모듈의 기능 이상을 지시하는 코드입니다.

이러한 코드가 점등된다면, 액추에이터 내부의 기계적 마모뿐만 아니라 제어 모듈의 전기적 고장, 또는 모듈로의 전원 공급 문제 등을 의심하고 정밀 점검을 진행해야 합니다.

파킹 브레이크 모터, 어떤 역할을 할까요?

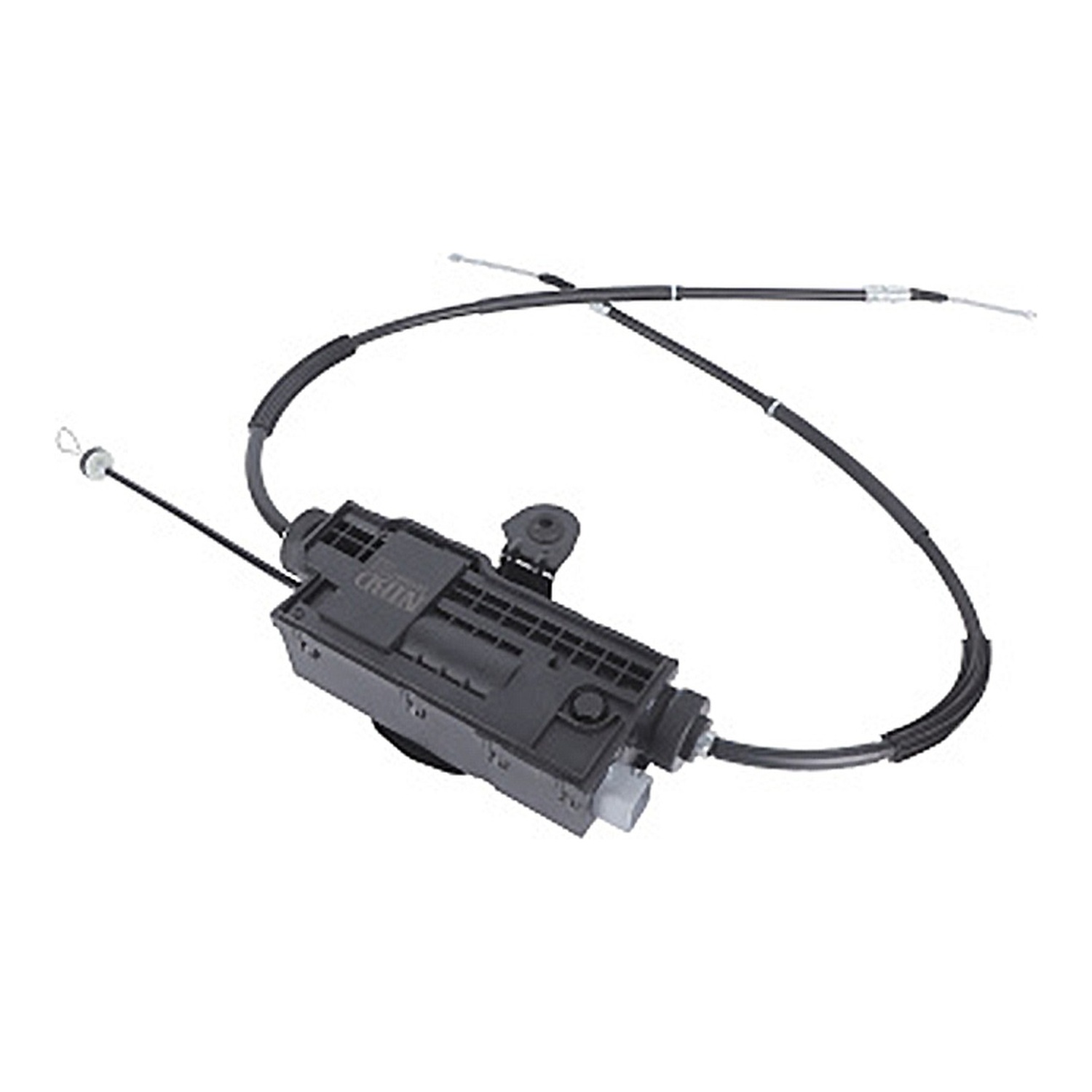

BMW 7시리즈(F01, F02, F04)에 장착된 파킹 브레이크 모터는 전자식으로 후륜 브레이크를 작동시켜 차량을 안전하게 고정하는 핵심 부품입니다. 또한, 운전자의 편의를 높여주는 오토 홀드(Auto Hold) 기능 역시 이 액추에이터와 연동되어 작동합니다. BMW 순정 OEM 품번 34436797175로 확인되는 이 부품은 후륜에 장착되는 단일 모듈로, 740Li, 730d, 740d, 750Li 등 다양한 7시리즈 모델에 공통적으로 사용됩니다.

특히 F02 740d 모델의 경우, 파킹 브레이크 액추에이터의 내부 플라스틱 기어 마모나 수분 침투로 인한 전기적 고장이 흔하게 발생하는 것으로 알려져 있어 각별한 주의가 필요합니다.

흔하게 겪는 증상과 방치 시 위험성

파킹 브레이크 모터 고장은 다양한 증상으로 나타나며, 방치할 경우 심각한 안전 문제로 이어질 수 있습니다.


•     주차 브레이크 경고등 점등:

  고객님들은 주로 "계기판에 주차 브레이크 경고등이 떠요", "PARK 경고등이 노란색 또는 빨간색으로 들어와요", "iDrive 화면에 'Parking brake malfunction' 메시지가 떠요"와 같은 증상을 호소하십니다. 주차 브레이크 작동 시 또는 시동 시 발생하며, 심각도는 3/5로 빠른 점검이 권장됩니다. 방치 시 주차 브레이크 기능이 상실되어 경사로 주차 시 위험할 수 있으며, 최악의 경우 주차 브레이크가 잠긴 상태로 고착되어 운행이 불가능해질 수 있습니다. 이는 액추에이터 내부 기어 마모 또는 제어 장치 고장으로 인해 시스템이 정상 작동하지 못할 때 발생합니다.



•     주차 브레이크 작동 불능:

  "주차 브레이크 버튼을 눌러도 안 걸려요", "주차 브레이크가 풀리지 않아요", "오토 홀드 기능이 작동하지 않아요"와 같은 상황은 즉시 점검이 필요한 심각한 증상입니다(심각도 4/5). 주차 브레이크 작동 시나 오토 홀드 사용 시 발생하며, 방치하면 주차 브레이크 기능 상실로 안전에 심각한 위험이 따르며, 주차 브레이크가 잠긴 채 고착될 경우 차량 견인이 필요할 수 있습니다. 액추에이터 내부 모터 또는 기어 세트의 마모, 또는 제어 모듈의 전기적 고장으로 인해 브레이크 케이블을 당기거나 풀지 못할 때 나타납니다.



•     주차 브레이크 작동 시 소음 발생:

  "주차 브레이크 걸거나 풀 때 윙윙거리는 소리가 나요", "갈리는 소리가 나요", "삐걱거리는 소리가 나요"와 같은 비정상적인 소음은 심각도 3/5로 빠른 점검이 필요합니다. 주차 브레이크 작동 및 해제 시 발생하며, 내부 기어의 마모가 심화되어 결국 주차 브레이크 작동 불능으로 이어질 수 있습니다. 이는 액추에이터 내부의 플라스틱 기어가 마모되거나 손상되어 발생하는 소음입니다.



•     오토 홀드 기능 오작동:

  "오토 홀드가 덜컥거려요", "오토 홀드가 제대로 안 걸려요", "오토 홀드가 안 풀려요"와 같은 증상은 정체 구간 주행 시나 정차 후 출발 시 나타날 수 있습니다(심각도 3/5, 빠른 점검 권장). 불편함을 초래하며, 심할 경우 주차 브레이크 시스템 전체의 고장으로 이어질 수 있습니다. 오토 홀드 기능은 전자식 파킹 브레이크 액추에이터와 연동되므로, 액추에이터의 문제가 오토 홀드 오작동으로 나타날 수 있습니다.



고장의 주된 원인들

파킹 브레이크 모터 고장의 주요 원인은 다음과 같습니다.


• 액추에이터 내부 플라스틱 기어 마모/파손: 특히 F02 740d 모델에서 흔하게 발생하는 기계적 문제입니다.

• 수분 침투로 인한 전기적 고장: 이 역시 F02 740d 모델에서 자주 보고되는 고장 원인입니다.

• 제어 모듈 고장: 액추에이터를 제어하는 전자 모듈 자체의 문제입니다.

• 배터리 전압 부족: 불충분한 전압은 전자식 시스템의 오작동을 유발할 수 있습니다.

자가 진단 방법과 전문가의 손길이 필요한 순간

주차 브레이크 시스템에 이상이 느껴진다면 다음과 같은 자가 진단을 시도해 볼 수 있습니다.


• 계기판 경고등 확인: 노란색 또는 빨간색 'PARK' 경고등이 점등되었는지, 'Parking brake malfunction' 메시지가 표시되는지 확인하십시오.

• 주차 브레이크 작동 테스트: 주차 브레이크 버튼을 눌러도 작동하지 않거나, 해제되지 않거나, 작동 시 비정상적인 소음이 발생하는지 확인하십시오.

• 퓨즈 확인: 트렁크에 있는 주차 브레이크 관련 퓨즈를 5분간 뽑았다 다시 끼워 모듈을 일시적으로 리셋해 볼 수 있습니다.

이러한 자가 진단으로 문제가 해결되지 않거나, 심각한 증상이 계속된다면 전문 정비소 방문이 필수적입니다. 파킹 브레이크 모터는 고장 시 교환하며, 부품 교체 후에는 BMW 전용 진단 장비를 이용한 프로그래밍 및 보정 작업이 반드시 필요하므로, 작업 난이도가 높아 전문적인 지식과 장비 없이는 자가 수리가 어렵습니다. 파킹 브레이크 모터(액추에이터) 교환 공임은 약 15~25만원 선이며, 작업 시간은 약 2~4시간 정도 소요됩니다.

함께 점검하면 좋은 부품과 감별 진단

파킹 브레이크 모터 교체 시 또는 진단 시 함께 점검하면 좋은 부품들이 있습니다.


• 리어 브레이크 슈: 액추에이터 고장 시 브레이크 슈도 함께 교환해야 하는 경우가 있으므로 점검을 권장합니다.

• 배터리: 배터리 전압 부족이 EPB(전자식 파킹 브레이크) 오작동의 원인이 될 수 있으므로, 배터리 상태 점검이 필요합니다.

또한, 다른 증상과 혼동하지 않도록 감별 진단이 중요합니다.


• 브레이크 패드/디스크: 파킹 브레이크 모터 고장은 주로 주차 브레이크 작동 불능, 소음, 경고등 점등으로 나타납니다. 일반 브레이크 패드/디스크 마모는 제동 시 소음, 제동력 저하, 패드 마모 경고등으로 구분됩니다.

• 배터리: 배터리 전압 부족 역시 EPB 오작동과 유사한 경고 메시지를 유발할 수 있으나, 배터리 테스트를 통해 배터리 자체의 건강 상태를 쉽게 확인할 수 있습니다.

부품 구매 시 주의사항

파킹 브레이크 모터(액추에이터)는 차량의 안전과 직결되는 중요한 부품입니다. 정확한 부품을 구매하기 위해서는 반드시 차대번호(VIN) 조회를 통해 차량에 맞는 품번을 확인해야 합니다. BMW 7시리즈 F01, F02, F04 모델에 사용되는 순정 OEM 품번 34436797175가 본인의 차량과 일치하는지 확인하는 것이 중요합니다.
