주행 중 갑자기 '체크 엔진 불이 들어왔어요' 혹은 '차가 잘 안 나가요' 같은 경험, 폭스바겐 티구안 2.0 TDI, 골프 2.0 GTD, 골프 2.0 TDI, 아테온 2.0 TDI 차주분들이라면 한 번쯤 겪어보셨을지도 모릅니다. 이러한 증상들의 원인 중 하나로 '맵센서' 고장을 의심해 볼 수 있습니다. 맵센서는 엔진의 성능과 직결되는 중요한 부품이며, 고장 시 다양한 문제를 야기할 수 있습니다. 오늘은 폭스바겐 디젤 차량의 맵센서 고장 증상과 진단, 그리고 정비 정보에 대해 자세히 알아보겠습니다. 특히 폭스바겐 파사트 1.4 TSI (CAXA 엔진) 차량의 맵센서는 흡기 매니폴드에 장착되는 특징이 있으니 참고하시기 바랍니다.

폭스바겐 맵센서 관련 고장코드와 그 의미

엔진 경고등이 점등되면 가장 먼저 OBD-II 스캐너를 연결하여 고장 코드를 확인하는 것이 중요합니다. 맵센서 고장과 관련된 주요 고장 코드는 다음과 같습니다. 진단기에 아래 코드가 떴다면 맵센서 또는 그 주변 회로에 문제가 발생했음을 강력히 의심해야 합니다.


• P0105: Manifold Absolute Pressure/Barometric Pressure Sensor 'A' Circuit
  맵센서 또는 대기압 센서 'A' 회로에 문제가 있음을 나타냅니다. 센서 자체의 고장, 배선 문제, 커넥터 불량 등을 의심할 수 있습니다.

• P0106: Manifold Absolute Pressure/Barometric Pressure Sensor Range/Performance Problem
  맵센서 또는 대기압 센서의 측정값이 정상 범위를 벗어나거나 성능에 문제가 있음을 의미합니다. 센서 오염, 진공 누설, 센서 불량 등을 점검해야 합니다.

• P0107: Manifold Absolute Pressure/Barometric Pressure Sensor Low Input
  맵센서 또는 대기압 센서로부터 너무 낮은 전압 신호가 감지됩니다. 센서 고장, 단선, 진공 누설로 인한 실제 압력 저하 등을 의심할 수 있습니다.

• P0108: Manifold Absolute Pressure/Barometric Pressure Sensor High Input
  맵센서 또는 대기압 센서로부터 너무 높은 전압 신호가 감지됩니다. 센서 고장, 단락, 흡기 매니폴드 내부의 과도한 압력 등을 점검해야 합니다.

• P0109: Manifold Absolute Pressure/Barometric Pressure Sensor Intermittent Circuit
  맵센서 또는 대기압 센서 회로에 간헐적인 문제가 발생함을 나타냅니다. 배선 접촉 불량, 커넥터 문제, 센서 내부의 간헐적인 오작동 등을 의심할 수 있습니다.

맵센서, 이 작은 부품의 중요한 역할

맵센서(Manifold Absolute Pressure Sensor)는 흡기 매니폴드 내부의 절대 압력을 측정하여 엔진 제어 장치(ECU)에 전달하는 핵심 부품입니다. ECU는 이 압력 정보를 바탕으로 엔진으로 유입되는 공기량을 간접적으로 파악하고, 이를 토대로 연료 분사량 및 점화 시기를 최적화합니다. 즉, 맵센서가 정확한 정보를 제공해야만 엔진이 가장 효율적으로 작동하며, 출력과 연비를 유지할 수 있습니다.

맵센서 고장, 어떤 증상이 나타날까? (심각도와 방치 시 위험)

맵센서가 고장 나면 ECU가 엔진 작동에 필요한 정확한 정보를 얻지 못해 다양한 문제가 발생합니다. 차주분들이 흔히 경험하는 증상과 그 심각도는 다음과 같습니다.


• 엔진 경고등 점등 (고객표현: 체크 엔진 불 들어와요, 엔진 경고등 떴어요)
  발생: 주행 중, 시동 시
  심각도: 2/5 (빠른 점검 권장)
  이유: 맵센서의 신호 이상을 ECU가 감지하면 엔진 경고등을 점등시킵니다.
  방치 시: 연비 저하, 출력 손실, 배출가스 증가 등 다른 문제로 이어질 수 있습니다.

• 출력 저하 및 가속 불량 (고객표현: 차가 잘 안 나가요, 가속이 더뎌요, 힘이 없어요)
  발생: 가속 시, 오르막길 주행 시
  심각도: 3/5 (빠른 점검 권장)
  이유: 맵센서가 흡기 압력을 정확히 측정하지 못하면 ECU가 연료 분사량을 잘못 계산하여 엔진 출력이 저하되고 가속이 늦어집니다.
  방치 시: 연료 소모 증가 및 엔진 부품 손상으로 이어질 수 있습니다.

• 공회전 불안정 및 시동 꺼짐 (고객표현: 정차 중에 차가 떨려요, 시동이 자꾸 꺼져요, RPM이 왔다갔다 해요)
  발생: 정차 중, 공회전 시
  심각도: 4/5 (즉시 점검)
  이유: 맵센서 오류로 인해 공기량 측정이 부정확해지면 ECU가 연료를 과다 또는 과소 분사하여 공회전이 불안정해지고 심하면 시동이 꺼질 수 있습니다.
  방치 시: 주행 중 시동 꺼짐으로 이어져 안전 문제가 발생할 수 있습니다.

• 연비 급락 및 검은 연기 배출 (고객표현: 기름을 너무 많이 먹어요, 연비가 갑자기 나빠졌어요, 배기구에서 검은 연기가 나요)
  발생: 상시 주행, 가속 시
  심각도: 3/5 (빠른 점검 권장)
  이유: 맵센서가 실제보다 압력이 높다고 잘못 판단하면 ECU가 연료를 과다하게 분사하여 연비가 나빠지고 불완전 연소로 인해 검은 연기가 배출될 수 있습니다.
  방치 시: 촉매 변환기 손상 및 배출가스 규제 불합격으로 이어질 수 있습니다.

맵센서 고장의 흔한 원인들

맵센서 고장은 다양한 원인으로 발생할 수 있으며, 폭스바겐 디젤 차량에서는 특히 특정 원인이 흔하게 나타납니다.


• 센서 내부 압력 감지 소자 손상: 센서 자체의 노후화나 외부 충격 등으로 인해 압력을 감지하는 내부 소자가 손상될 수 있습니다.

• 센서 팁 부분에 엔진 오일 유증기 및 카본 찌꺼기 축적/오염: 디젤 차량의 특성상 흡기 매니폴드 내부에 오일 찌꺼기나 카본이 쌓이기 쉽습니다. 맵센서 팁 부분에 이러한 이물질이 축적되면 정확한 압력 측정을 방해하여 고장으로 이어질 수 있으며, 이는 이 차량들에 흔한 고장 원인입니다.

• 배선 문제 또는 커넥터 불량: 맵센서와 ECU를 연결하는 배선이 단선되거나, 커넥터의 접촉 불량이 발생하면 센서 신호가 제대로 전달되지 않아 오작동을 유발합니다.

• 흡기 매니폴드 진공 누설: 흡기 매니폴드 자체에 미세한 균열이 생기거나 가스켓이 손상되어 진공이 새는 경우, 맵센서가 실제와 다른 압력 값을 읽게 되어 오작동을 유발할 수 있습니다.

자가진단 방법과 점검 팁

맵센서 고장이 의심될 때 정비소를 방문하기 전 간단한 자가진단을 시도해 볼 수 있습니다.


• OBD-II 스캐너로 고장 코드 확인: 개인용 OBD-II 스캐너가 있다면 차량의 진단 포트에 연결하여 앞서 언급된 P0105, P0106, P0107, P0108, P0109 등 맵센서 관련 고장 코드가 점등되는지 확인합니다.

• 맵센서 육안 점검 및 청소: 맵센서는 흡기 매니폴드에 위치해 있습니다. 센서를 탈거하여 팁 부분에 오일 찌꺼기나 카본이 축적되어 있는지 육안으로 확인합니다. 심하게 오염되었다면 조심스럽게 청소해 볼 수 있지만, 손상되지 않도록 주의해야 합니다. 또한, 센서 주변 배선의 손상 여부도 함께 확인합니다. 맵센서 고장 시 흡기 매니폴드 내부의 오일 찌꺼기나 카본 축적 여부를 함께 점검하는 것이 좋습니다.

• 맵센서 라이브 데이터 확인 (스캐너 사용): OBD-II 스캐너의 라이브 데이터 기능을 사용하여 공회전 및 가속 시 맵센서의 압력값이 비정상적으로 고정되거나, 급격하게 변동하거나, 아예 응답이 없는 경우 맵센서 고장을 의심할 수 있습니다.

교체 시기와 공임, 그리고 DIY 난이도

맵센서는 소모품으로 분류되며, 일반적으로 약 12만~15만 km 주행 시 또는 고장 발생 시 교환을 권장합니다. 하지만 운전 습관이나 차량 관리 상태에 따라 교체 주기는 달라질 수 있습니다.


• 공임: 맵센서 교환에 드는 공임은 약 6만 원에서 12만 원 사이로, 작업 시간은 약 0.5시간에서 1시간 정도 소요됩니다. 이는 정비소마다 차이가 있을 수 있습니다.

• 작업 난이도: 맵센서는 흡기 매니폴드에 위치하며, 일부 차량은 스로틀 바디를 탈거하지 않고도 교체가 가능하여 DIY 사례도 있습니다. 하지만 스크루를 떨어뜨릴 위험이 있고, 정확한 토크로 조립하지 않으면 흡기 누설 등의 문제가 발생할 수 있으므로 주의가 필요합니다. 숙련된 정비사의 도움을 받는 것이 안전합니다.

맵센서 교체 시 함께 점검할 부품 및 감별 진단

맵센서 고장 증상은 다른 부품의 문제와 유사하게 나타날 수 있으며, 맵센서 교체 시 연관 부품을 함께 점검하면 재발 방지 및 효율적인 정비가 가능합니다.


• 연관 부품:

  • 스로틀 바디: 스로틀 바디 오염이 맵센서 오류 코드를 유발할 수 있으며, 맵센서 교체 시 함께 청소하는 것이 권장됩니다.

  • 흡기 매니폴드 가스켓: 흡기 매니폴드 진공 누설은 맵센서 오작동의 원인이 될 수 있습니다. 맵센서 교체 시 가스켓 상태를 확인하여 필요하면 교체하는 것이 좋습니다.

  • PCV 밸브: PCV 밸브 불량으로 인한 오일 잔유물이 맵센서에 축적되어 고장을 유발할 수 있으므로, 상태를 확인하는 것이 좋습니다.



• 감별 진단 (유사 증상을 보이는 다른 문제):

  • MAF 센서 (Mass Air Flow Sensor): MAF 센서는 흡입되는 공기량을 직접 측정하는 반면, 맵센서는 흡기 매니폴드 내부의 압력을 측정합니다. OBD 코드를 통해 특정 센서의 문제인지 확인할 수 있습니다. MAF 센서 고장은 주로 P0100~P0104 코드가 나타납니다.

  • 진공 누설 (Vacuum Leak): 진공 누설은 맵센서가 잘못된 압력 값을 읽게 하여 맵센서 고장과 유사한 증상을 유발할 수 있습니다. 진공 호스 및 흡기 매니폴드 주변을 점검하여 누설 여부를 확인해야 합니다.

  • 점화 플러그/코일: 점화 계통 문제는 주로 엔진 실화(misfire)와 관련된 증상을 보입니다. 맵센서 문제는 공기-연료 혼합비와 관련된 전반적인 엔진 성능 저하를 유발하는 차이가 있습니다.



정품 부품 구매 시 주의사항

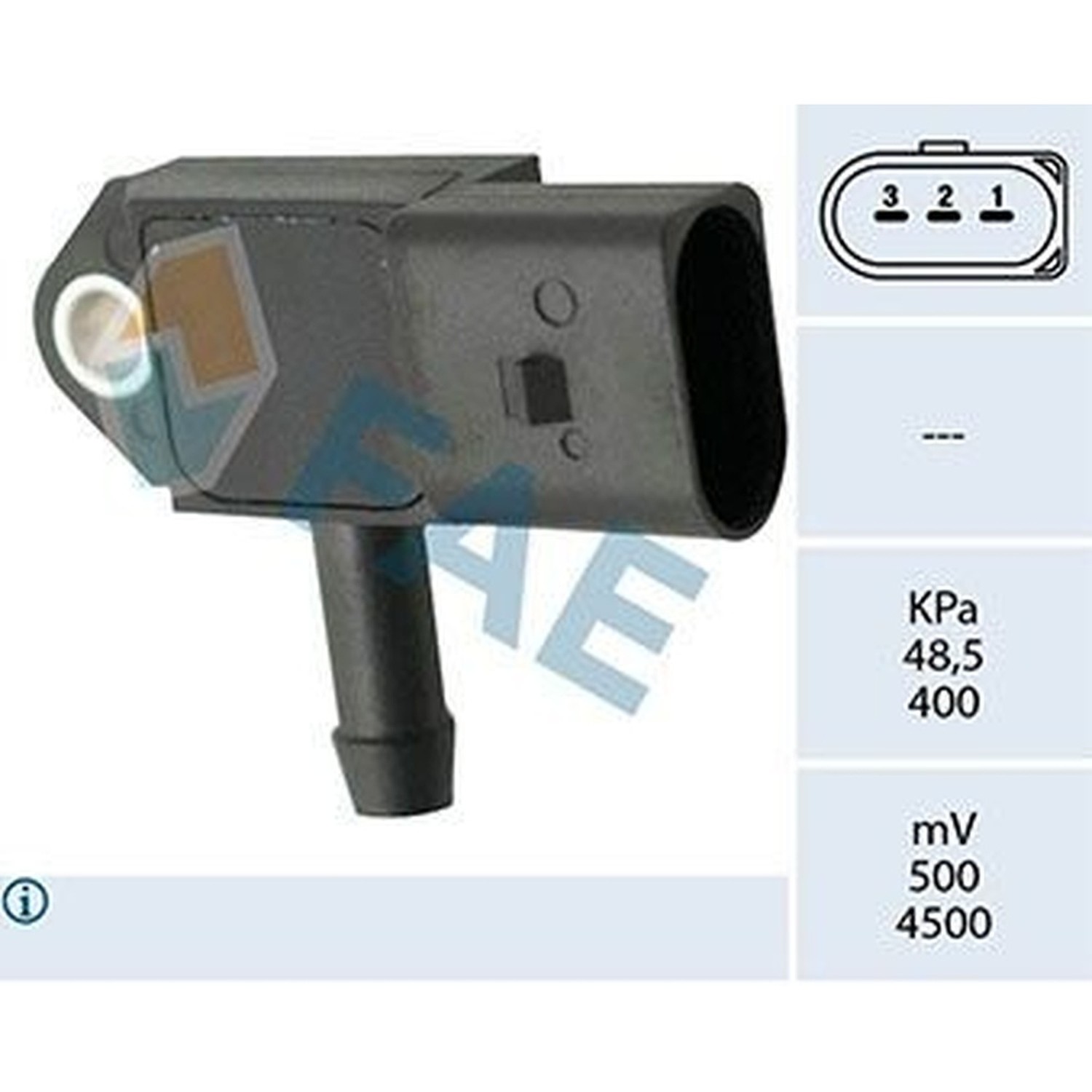

정확한 맵센서 부품을 구매하는 것은 올바른 정비의 첫걸음입니다. 폭스바겐 티구안, 골프, 아테온 등 해당 차량에 사용되는 순정 OEM 맵센서의 품번은 2E0145049 입니다. 이 품번으로 검색하여 오신 독자분들이라면 이 글이 찾으시는 정보와 관련이 있음을 확인하실 수 있을 것입니다. 하지만 부품은 차량 모델, 연식, 엔진 형식에 따라 미묘하게 다를 수 있습니다. 따라서 가장 확실한 방법은 차량의 VIN(차대번호)으로 부품 번호를 조회하여 정확한 부품을 확인하고 구매하는 것입니다. 이 과정을 통해 잘못된 부품 구매로 인한 시간과 비용 낭비를 막을 수 있습니다.
