주차 브레이크 고장 메시지가 뜨거나, 주차 브레이크를 걸거나 해제할 때 후륜 쪽에서 '끼이익' 하는 굉음 또는 갈리는 소리가 들리시나요? BMW X5 (F15) 및 X6 (F16) 모델에서 흔히 발생하며, 특히 X5 30d, X6 30d, X5 40d, X6 M50d 등 다양한 모델에 적용되는 파킹브레이크 모터 (OEM 품번: 34436868514)의 문제일 수 있습니다. 전자식 주차 브레이크(EPB) 시스템의 핵심 부품인 이 모듈은 시간이 지남에 따라 고장을 일으켜 운전자의 안전과 편의에 큰 영향을 미칩니다. 이 글에서는 해당 부품의 역할부터 고장 증상, 원인, 자가 진단 방법, 그리고 교체 시기 및 비용까지 상세히 다루어 드리겠습니다.

전자식 주차 브레이크(EPB) 모터, 어떤 역할을 할까요?

파킹브레이크 모터는 전자식 주차 브레이크(EPB) 시스템에서 매우 중요한 역할을 담당합니다. 운전자가 주차 브레이크 버튼을 조작하면, 이 모터가 후륜 브레이크 케이블을 정밀하게 당기거나 풀어주면서 차량을 안전하게 고정하거나 해제합니다. 즉, 차량이 경사로 등에서 미끄러지지 않도록 물리적으로 제어하는 핵심 부품입니다. 이 부품이 고장 나면 주차 기능은 물론, 오토 홀드 기능까지 비활성화되어 안전 위험을 초래할 수 있습니다.

BMW 파킹 브레이크 고장, 이런 경고등과 고장 코드를 확인하세요

BMW 차량의 파킹 브레이크 모터에 문제가 생기면 계기판이나 iDrive 화면에 '주차 브레이크 고장', 'Parking Brake Malfunction', 'Parking brake reduced'와 같은 경고 메시지가 점등됩니다. 이러한 메시지는 주로 시동을 걸 때나 주차 브레이크를 작동시킬 때 나타나며, 즉시 점검이 필요하다는 신호입니다. 진단기를 연결했을 때 다음과 같은 고장 코드를 확인할 수 있습니다.

• 480502: 버튼 라인 1 단선
• 48052A: 버튼 기능 당김 불량
• 480524: 버튼 기능 조명 단락 공급
• 480A0D: EMF 속도 감지 불량
• 480540: 내부 제어 장치 일반 단락 오류

이러한 고장 코드들은 액추에이터 모듈 내부의 기계적 또는 전자적 문제, 또는 통신 라인의 단선 등 다양한 원인을 지시하며, 정확한 진단을 통해 해결해야 합니다.

증상별 상세 진단: 방치하면 위험합니다!

파킹 브레이크 모터의 고장은 여러 가지 형태로 나타나며, 각 증상별로 심각도와 방치 시 위험성이 다릅니다.

1. 주차 브레이크 고장 메시지 (심각도 4/5 - 즉시 점검)
고객 표현: '주차 브레이크 고장', 'Parking Brake Malfunction', 'Parking brake reduced'
발생 시점: 시동 시, 주차 브레이크 작동 시
방치 시 위험: 주차 브레이크 및 오토 홀드 기능이 비활성화되어 경사로 주차 시 안전 위험이 발생할 수 있습니다. 시스템 오류가 감지되어 경고 메시지가 표시되는 것은 액추에이터 내부의 기계적 또는 전자적 구성 요소의 고장을 의미합니다.

2. 주차 브레이크 작동 시 굉음 (심각도 3/5 - 빠른 점검 권장)
고객 표현: '주차 브레이크 소음', '끼이익 소리', '갈리는 소리'
발생 시점: 주차 브레이크를 걸거나 해제할 때
방치 시 위험: 내부 기어 손상이 심화되어 주차 브레이크가 완전히 작동 불능 상태가 될 수 있습니다. 이는 액추에이터 모터 어셈블리 내부의 플라스틱 기어가 마모되거나 파손되어 발생하는 경우가 많습니다.

3. 주차 브레이크 작동 불가 또는 해제 불가 (심각도 5/5 - 즉시 정지)
고객 표현: '주차 브레이크 안 걸림', '주차 브레이크 안 풀림', '사이드 브레이크 고정'
발생 시점: 주차 브레이크 작동 시, 주차 브레이크 해제 시
방치 시 위험: 주차 브레이크가 걸린 상태로 운행 시 브레이크 시스템에 과도한 마모나 손상을 유발할 수 있습니다. 액추에이터의 고장으로 인해 주차 브레이크 케이블을 당기거나 풀어주는 기능이 상실된 상태입니다.

BMW 파킹 브레이크 모터 고장, 왜 발생할까요?

파킹 브레이크 모터의 고장 원인은 다양하지만, BMW X5 (F15) 및 X6 (F16) 모델에서 특히 흔하게 발생하는 몇 가지 원인이 있습니다.

• 액추에이터 내부 플라스틱 기어 마모 또는 파손: 이 차량들에서 가장 흔히 발생하는 고장 원인 중 하나로, 모터 내부의 플라스틱 기어가 마모되거나 파손되어 정상적인 작동을 방해합니다.
• 액추에이터 모듈 내부 제어 장치 고장: 모터 자체는 정상이어도, 이를 제어하는 전자 회로에 문제가 발생하여 오작동을 일으킬 수 있습니다.
• 주차 브레이크 케이블 손상 또는 부식: 모터는 정상 작동하더라도 케이블이 손상되거나 부식되어 장력을 제대로 전달하지 못할 수 있습니다.
• 배터리 전압 불안정 또는 약한 배터리: 전압이 불안정하거나 배터리가 약할 경우, 전자식 시스템인 EPB 모터가 충분한 전력을 공급받지 못해 오작동하거나 고장 메시지를 띄울 수 있습니다.

자가 진단 및 감별 진단: 정확한 원인을 찾는 방법

정확한 고장 원인을 파악하기 위해서는 몇 가지 자가 진단과 감별 진단이 필요합니다.

자가 진단:

• iDrive 화면 및 계기판 경고 메시지 확인: '주차 브레이크 고장' 관련 메시지나 경고등이 점등되는지 확인합니다.
• 주차 브레이크 작동 시 소음 확인: 주차 브레이크를 걸거나 해제할 때 후면에서 굉음이나 갈리는 소리가 발생하는지 귀 기울여 들어봅니다.
• 주차 브레이크 작동 여부 확인: 주차 브레이크가 제대로 걸리는지, 또는 해제되는지 직접 확인해 봅니다.

감별 진단 (다른 부품과의 구분):

• 주차 브레이크 스위치: 일부 2014년 초기 생산 F15 X5 모델의 경우 주차 브레이크 스위치 불량에 대한 서비스 정보 게시판(SI B61 20 13)이 있었습니다. 진단기를 통해 스위치 자체의 고장 코드 여부를 확인하거나, 스위치 교체 후에도 동일 증상이 발생한다면 액추에이터 모터 문제일 가능성이 높습니다. 스위치 불량은 액추에이터 고장과 유사한 증상을 보일 수 있으므로 정확한 감별이 중요합니다.
• 배터리: 배터리 전압 테스트 및 충전 상태를 확인합니다. 배터리 문제로 인한 경우 주차 브레이크 외에 다른 전장 계통의 문제도 함께 발생할 수 있습니다.
• 휠 스피드 센서: 휠 스피드 센서의 단선이 주차 브레이크 고장 메시지를 유발할 수도 있으니, 진단 시 함께 확인해 볼 필요가 있습니다.

교체 시기, 작업 난이도, 공임 정보

파킹 브레이크 모터는 정해진 교체 주기가 있는 소모품이라기보다는 고장이 발생했을 때 교환하는 부품입니다.

• 교체 주기: 고장 시 교환
• 작업 난이도: 숙련자의 경우 DIY 사례도 있으나, 후륜 휠, 캘리퍼, 로터 제거 후 보우덴 케이블에 접근해야 하는 비교적 복잡한 작업입니다. 또한, 설치 후에는 반드시 진단 도구를 이용한 보정 작업이 필요하므로, 전문 정비소에 맡기시는 것을 권장합니다.
• 공임: 파킹브레이크 모터 교환 공임은 약 20~40만원 선이며, 작업 시간은 약 2~4시간 정도 소요됩니다. 이는 정비소마다 차이가 있을 수 있습니다.

함께 점검 및 교환을 권장하는 연관 부품:

• 주차 브레이크 스위치: 액추에이터 모터 교환 시 스위치 상태도 함께 확인하는 것이 좋습니다.
• 후륜 브레이크 패드 및 디스크: 주차 브레이크 모듈 교환 시 후륜 브레이크 시스템 전반을 점검하고 필요시 교환하는 것이 좋습니다.
• 휠 스피드 센서: 단선 여부를 확인하여 불필요한 고장 메시지를 예방합니다.

부품 구매 시 주의사항

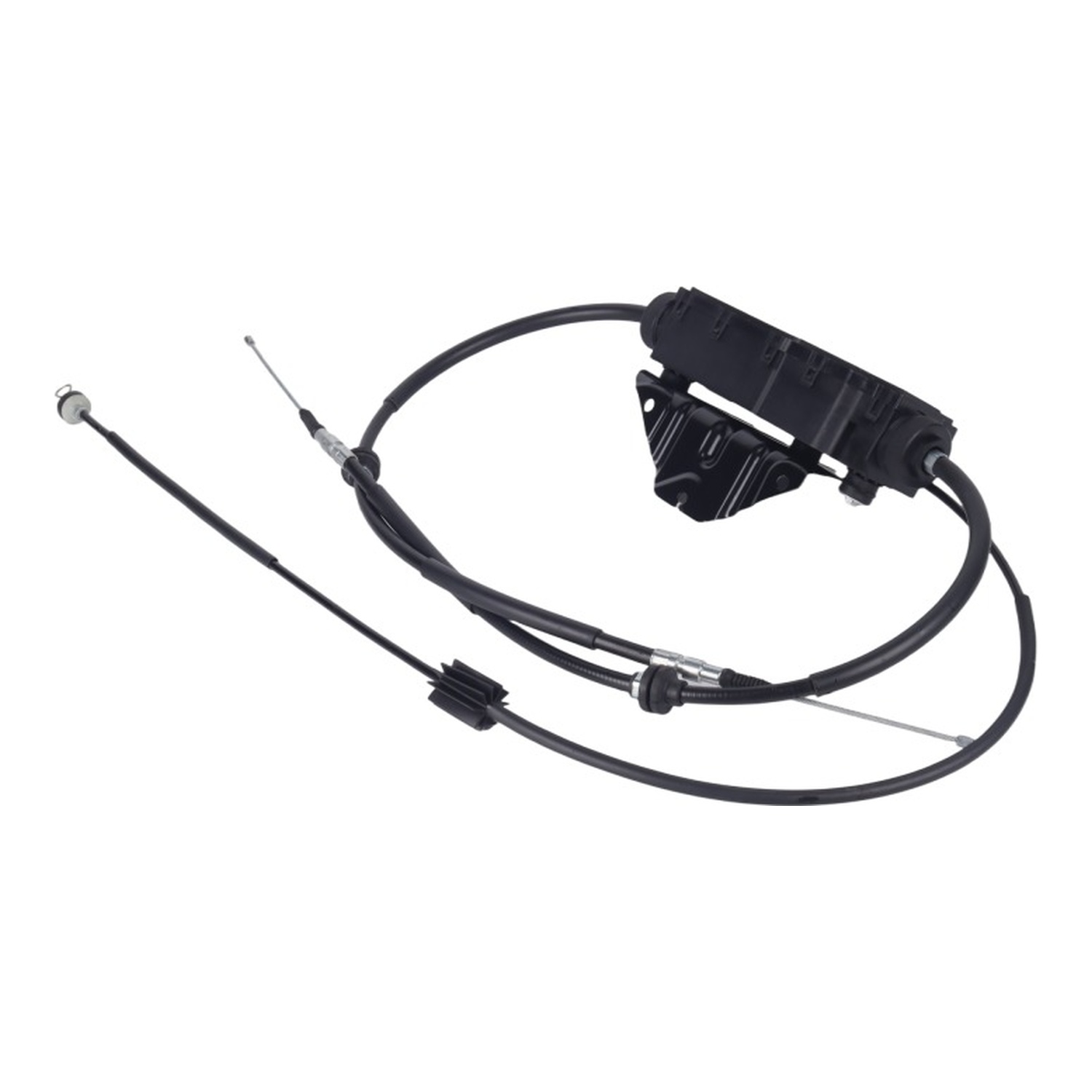

BMW 파킹브레이크 모터 (OEM 품번: 34436868514)는 좌우 구분이 없는 부품입니다. 하지만 정확한 부품 구매를 위해서는 반드시 차대번호(VIN)를 통해 해당 차량에 맞는 부품인지 확인하시는 것이 중요합니다. 동일한 모델이라도 연식이나 세부 사양에 따라 부품 번호가 다를 수 있으므로, 부품 구매 전 판매처에 차대번호를 알려주어 호환 여부를 확인하세요.
