고장 코드와 그 의미

정체 구간에서 갑자기 엔진 과열 경고등이 점등되거나, 고속 주행 후 정차 시 수온 게이지가 H까지 치솟아 불안했던 경험이 있으신가요? 벤츠 S500, S430, S600, CL600 모델에서 흔히 발생하는 냉각 계통 문제의 원인 중 하나는 바로 라디에이터 팬 온도 스위치(센서) 고장일 수 있습니다. 진단기에서 다음과 같은 고장 코드가 확인된다면 온도 스위치 점검이 필요합니다.

• P0115: Engine Coolant Temperature Circuit Malfunction (엔진 냉각수 온도 회로 이상) - 냉각수 온도 센서 회로에 전반적인 문제가 있음을 나타냅니다.
• P0116: Engine Coolant Temperature Circuit Range/Performance Problem (엔진 냉각수 온도 회로 범위/성능 문제) - 냉각수 온도 센서가 비정상적인 범위의 값을 출력하거나 성능에 문제가 있음을 의미합니다.
• P0117: Engine Coolant Temperature Circuit Low Input (엔진 냉각수 온도 회로 낮은 입력) - 냉각수 온도 센서에서 너무 낮은 전압 신호가 감지되어 실제 온도보다 낮게 인식될 수 있습니다.
• P0118: Engine Coolant Temperature Circuit High Input (엔진 냉각수 온도 회로 높은 입력) - 냉각수 온도 센서에서 너무 높은 전압 신호가 감지되어 실제 온도보다 높게 인식될 수 있습니다.

이러한 고장 코드가 점등되었다면, 냉각수 온도 센서 자체의 고장뿐만 아니라 센서와 연결된 배선, 커넥터, 심지어 ECU(엔진 제어 장치)의 문제까지 의심해 볼 수 있습니다. 정확한 진단을 통해 근본적인 원인을 찾아야 합니다.

라디에이터 팬 온도 스위치, 어떤 역할을 할까요?

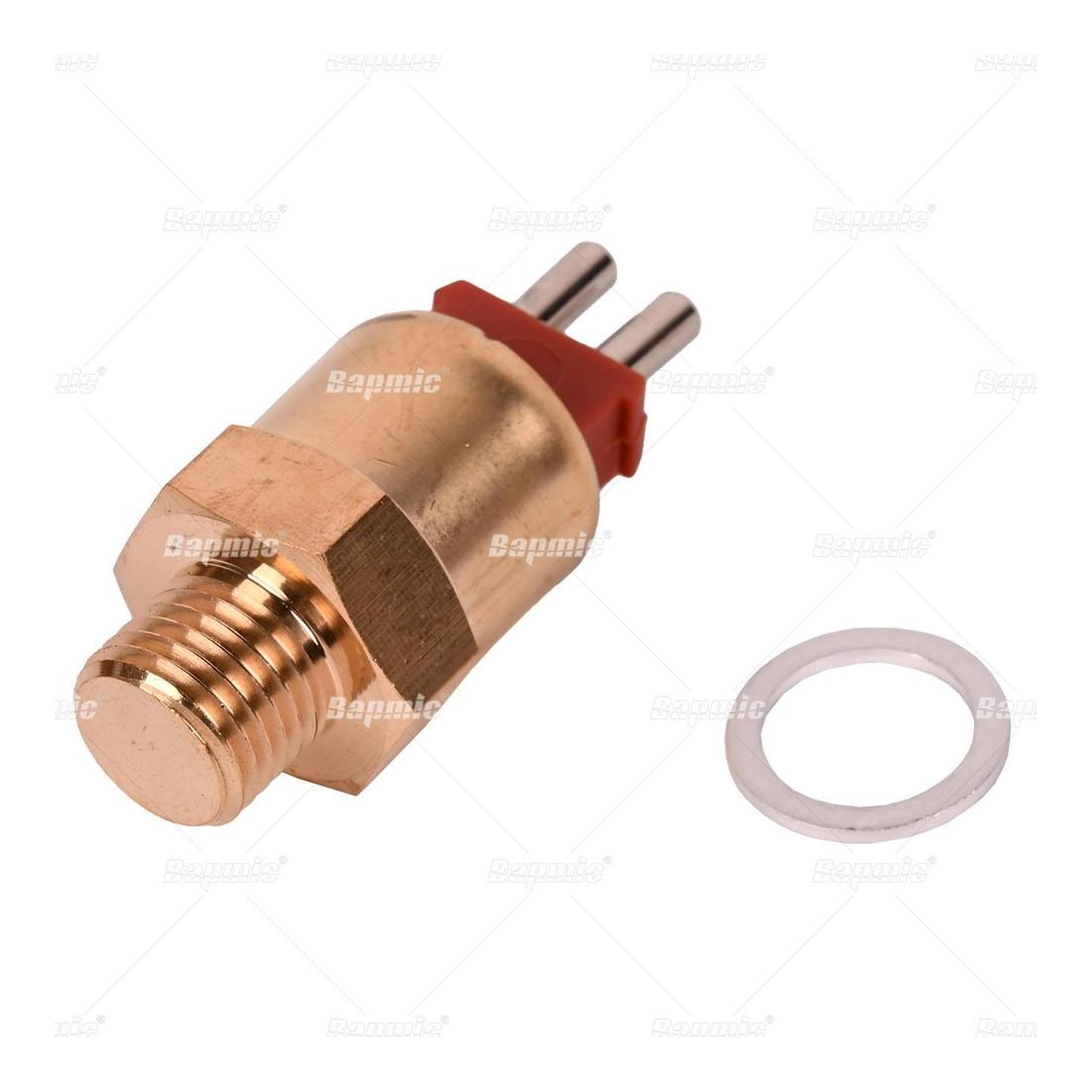

라디에이터 팬 온도 스위치(또는 센서)는 엔진 냉각수 온도를 실시간으로 감지하여 라디에이터 팬의 작동을 제어하는 핵심 부품입니다. 엔진이 적정 온도를 유지하도록 냉각팬을 필요한 시점에 가동시켜 과열을 방지하는 중요한 역할을 합니다. 만약 이 부품이 고장 나면 엔진 온도를 제대로 감지하지 못해 냉각팬이 제때 돌지 않거나, 반대로 불필요하게 계속 작동하여 문제를 일으킬 수 있습니다. 특히 벤츠 W220 S500 (M113 V8 엔진) 모델의 냉각수 온도 센서는 일반적으로 에어 인젝션 펌프 아래에 작은 클립으로 고정되어 있으며, 2002년 9월 이전 모델의 경우 냉각팬 제어 유닛 릴레이가 별도로 존재하여 센서 이상 외의 가능성도 염두에 두어야 합니다. 이 부품의 순정 OEM 품번 중 하나는 0065451524 입니다. 해당 품번으로 이 글을 찾아오셨다면, 정확한 부품 정보를 확인하고 계십니다.

이런 증상이 나타난다면 의심해 보세요

냉각수 온도 스위치에 문제가 생기면 다양한 증상이 나타나 운전자를 불안하게 만들 수 있습니다. 아래 증상들을 통해 내 차의 상태를 점검해 보세요.

• 엔진 과열 경고등 점등 (심각도 4/5 - 즉시 점검 필요)
  고객 표현: "엔진이 뜨거워져요", "수온 게이지가 H까지 올라가요", "냉각수 경고등이 떠요"
  발생 상황: 정체 구간 주행 시, 고속 주행 후 정차 시
  이유: 온도 스위치(센서)가 고장 나면 냉각팬이 제때 작동하지 않아 엔진 온도가 비정상적으로 상승합니다.
  방치 시: 엔진 과열로 인한 헤드 개스킷 손상, 엔진 블록 변형 등 심각한 엔진 손상으로 이어질 수 있으므로 즉시 점검해야 합니다.
• 냉각팬 작동 불량 (심각도 3/5 - 빠른 점검 권장)
  고객 표현: "팬이 안 돌아요", "냉각팬 소리가 안 나요", "엔진룸에서 팬 소리가 안 들려요"
  발생 상황: 엔진 시동 후, 엔진 온도가 올랐을 때
  이유: 온도 스위치(센서)가 냉각수 온도를 제대로 감지하지 못하면 냉각팬에 작동 신호를 보내지 못해 팬이 돌지 않습니다.
  방치 시: 엔진 과열로 이어질 수 있으며, 다른 냉각 계통 부품에 무리를 줄 수 있습니다.
• 냉각팬이 계속 작동함 (심각도 2/5 - 경과 관찰 가능)
  고객 표현: "시동 껐는데 팬이 계속 돌아요", "팬이 너무 시끄럽게 계속 돌아요"
  발생 상황: 시동을 끈 후에도, 엔진 온도가 높지 않은데도
  이유: 온도 스위치(센서)가 냉각수 온도를 실제보다 높게 잘못 감지하거나, 고착되어 계속 작동 신호를 보내는 경우 발생할 수 있습니다.
  방치 시: 팬 모터의 수명 단축 및 배터리 방전의 원인이 될 수 있습니다.
• 계기판 냉각수 온도 게이지 이상 (심각도 2/5 - 빠른 점검 권장)
  고객 표현: "수온 게이지가 오락가락해요", "온도 게이지가 안 움직여요", "온도 게이지가 너무 낮게 나와요"
  발생 상황: 주행 중, 시동 직후
  이유: 냉각수 온도 센서가 고장 나면 ECU로 정확한 온도 정보가 전달되지 않아 계기판에 잘못된 온도가 표시될 수 있습니다.
  방치 시: 정확한 엔진 온도 파악이 어려워 과열 시 대처가 늦어질 수 있습니다.

고장의 주요 원인은 무엇일까요?

라디에이터 팬 온도 스위치 고장은 주로 다음과 같은 원인으로 발생합니다.

• 센서 내부 단선 또는 단락: 이 차량 모델에서 흔히 발생하는 고장 원인입니다. 센서 내부 회로의 문제로 정확한 온도 감지가 어려워집니다.
• 커넥터 부식 또는 접촉 불량: 시간이 지남에 따라 커넥터에 이물질이 끼거나 부식되어 전기적 신호 전달이 원활하지 않을 수 있습니다.
• 배선 손상: 센서와 ECU를 연결하는 배선이 물리적으로 손상되거나 피복이 벗겨져 단선될 수 있습니다.
• 냉각수 누수로 인한 센서 오염: 냉각수가 센서 주변으로 새어 나와 센서에 직접적으로 오염을 일으켜 작동 불량을 유발할 수 있습니다.

자가 진단 방법과 교체 주기, 공임 정보

정비소를 방문하기 전, 간단한 자가 진단을 통해 문제의 원인을 좁혀볼 수 있습니다. 냉각수 온도 스위치는 고장 시 교환하는 부품이며, 주기적인 교체는 필요하지 않습니다.

자가 진단 방법:

• 냉각팬 작동 여부 확인: 시동을 걸고 엔진 온도가 충분히 올랐을 때 또는 에어컨을 작동시켰을 때 냉각팬이 정상적으로 도는지 확인합니다. 팬이 돌지 않거나, 반대로 계속 돈다면 이상 신호입니다.
• 계기판 온도 게이지 확인: 주행 중 냉각수 온도 게이지가 비정상적으로 높거나 낮게 표시되거나, 불안정하게 오르내린다면 센서 이상을 의심할 수 있습니다.
• 육안으로 센서 및 주변 배선 확인: 엔진룸을 열어 센서 주변에 냉각수 누수 흔적은 없는지, 배선이 손상되거나 커넥터에 부식이 없는지 직접 확인해 봅니다.

교체 작업 난이도 및 공임:

라디에이터 팬 온도 센서 교환은 숙련자의 경우 DIY 사례가 있지만, 냉각수 배출 및 재주입, 그리고 주변 부품 탈거가 필요할 수 있어 전문적인 지식과 도구가 필요합니다. 잘못된 작업은 추가적인 문제를 야기할 수 있으므로 전문가에게 맡기는 것을 권장합니다.

• 냉각수 온도 센서 교환: 약 10~20만원 (작업 시간 약 1~2시간)
• 라디에이터 팬 어셈블리 교환 (팬 컨트롤 모듈 포함): 약 25~40만원 (작업 시간 약 2~4시간) - 이는 센서 고장으로 인한 팬 어셈블리 전체 교환이 필요한 경우입니다.

함께 점검하면 좋은 부품과 감별 진단

냉각수 온도 스위치 고장 증상은 다른 냉각 계통 부품의 문제와 유사하게 나타날 수 있으므로, 정확한 원인 파악을 위해 함께 점검하거나 감별 진단이 필요합니다.

연관 부품:

• 냉각팬 컨트롤 모듈: 팬 작동 불량의 원인이 될 수 있으며, 온도 스위치(센서)와 함께 점검하여 모듈 자체의 고장 여부를 확인해야 합니다.
• 라디에이터 팬: 팬 모터 자체의 고장으로 팬이 작동하지 않을 수 있습니다. 센서나 컨트롤 모듈에 문제가 없는데도 팬이 돌지 않는다면 의심해 봅니다.
• 서모스탯: 서모스탯이 고착되면 엔진 과열 또는 과냉이 발생할 수 있습니다. 냉각수 온도 센서와 연관되어 엔진 온도를 조절하는 중요한 부품입니다.
• 냉각수: 센서 교환 작업 시 냉각수 일부가 배출되므로, 냉각수 보충 또는 전체 교환을 함께 진행하는 것이 필수적입니다.

감별 진단:

• 냉각팬 컨트롤 모듈: 진단기를 통해 냉각수 온도 센서 값과 팬 컨트롤 모듈의 작동 신호를 확인하여 센서와 모듈 중 어느 쪽에 문제가 있는지 구분합니다. 팬 컨트롤 모듈 자체의 고장일 수 있습니다.
• 서모스탯: 서모스탯은 냉각수 흐름을 조절하여 엔진 온도를 유지하는 부품으로, 고착 시 엔진 과열 또는 과냉을 유발합니다. 진단기를 통해 서모스탯의 개폐 여부와 냉각수 온도 변화 패턴을 분석하여 센서 고장과 감별할 수 있습니다.
• 라디에이터 팬 모터: 센서 및 컨트롤 모듈에 이상이 없는데도 팬이 작동하지 않는다면 팬 모터 자체의 고장을 의심할 수 있습니다. 정비소에서는 팬 모터에 직접 전원을 인가하여 작동 여부를 테스트하여 고장 여부를 판별합니다.

정확한 부품 구매를 위한 조언

벤츠 S500, S430, S600, CL600 등 다양한 모델에 사용되는 부품이므로, 정확한 부품 구매를 위해서는 반드시 차량의 VIN(차대번호) 조회가 권장됩니다. 같은 모델이라도 연식이나 세부 사양에 따라 부품 번호가 다를 수 있기 때문입니다. 라디에이터 팬 온도 스위치는 좌우전후 구분이 없는 부품입니다.
