차량이 ‘잘 안 나가요’, ‘가속 페달을 밟아도 힘이 없어요’, ‘언덕 오를 때 힘이 딸려요’ 같은 출력 저하를 느끼시거나, ‘정차 중에 차가 떨려요’, ‘신호 대기 중에 시동이 꺼져요’, ‘RPM이 오르락내리락해요’ 같은 공회전 불안정을 경험하고 계신가요? 갑자기 ‘기름을 너무 많이 먹어요’, ‘연비가 나빠졌어요’, ‘배기가스에서 검은 연기가 나요’라고 생각될 때도 있습니다. 더 나아가 계기판에 ‘엔진 경고등’이 점등되었다면, 벤츠 E220d, CLS400d, S350d, C220d 등 다양한 모델에 사용되는 맵센서(MAP Sensor)의 이상을 의심해볼 수 있습니다. 순정 OEM 품번 0091538528에 해당하는 이 부품의 문제로 인해 위와 같은 증상들이 나타날 수 있습니다.

고장 코드와 진단: 맵센서 이상을 알리는 신호

진단기를 통해 다음과 같은 고장 코드가 확인된다면 맵센서 또는 관련 회로에 문제가 있음을 강력히 의심해야 합니다.


• P0106: 매니폴드 절대 압력/기압 압력 회로 범위/성능 문제 – 맵센서가 측정하는 압력 값이 정상 범위를 벗어나거나 일관되지 않을 때 발생합니다.

• P0107: 매니폴드 절대 압력/기압 압력 회로 낮은 입력 – 맵센서에서 ECU로 전달되는 압력 신호가 너무 낮을 때 발생합니다.

• P0108: 매니폴드 절대 압력/기압 압력 회로 높은 입력 – 맵센서에서 ECU로 전달되는 압력 신호가 너무 높을 때 발생합니다.

• P0109: 매니폴드/기압 압력 회로 간헐적 – 맵센서 신호가 주기적으로 끊기거나 불안정할 때 발생합니다.

• P0068: MAP/MAF - 스로틀 위치 상관 관계 – 맵센서, MAF 센서, 스로틀 위치 센서 간의 신호가 서로 일치하지 않을 때 발생합니다.

• P0069: 매니폴드 절대 압력 - 기압 압력 상관 – 맵센서와 기압 센서의 압력 값이 서로 불일치할 때 발생합니다.

맵센서, 엔진 성능의 핵심 부품

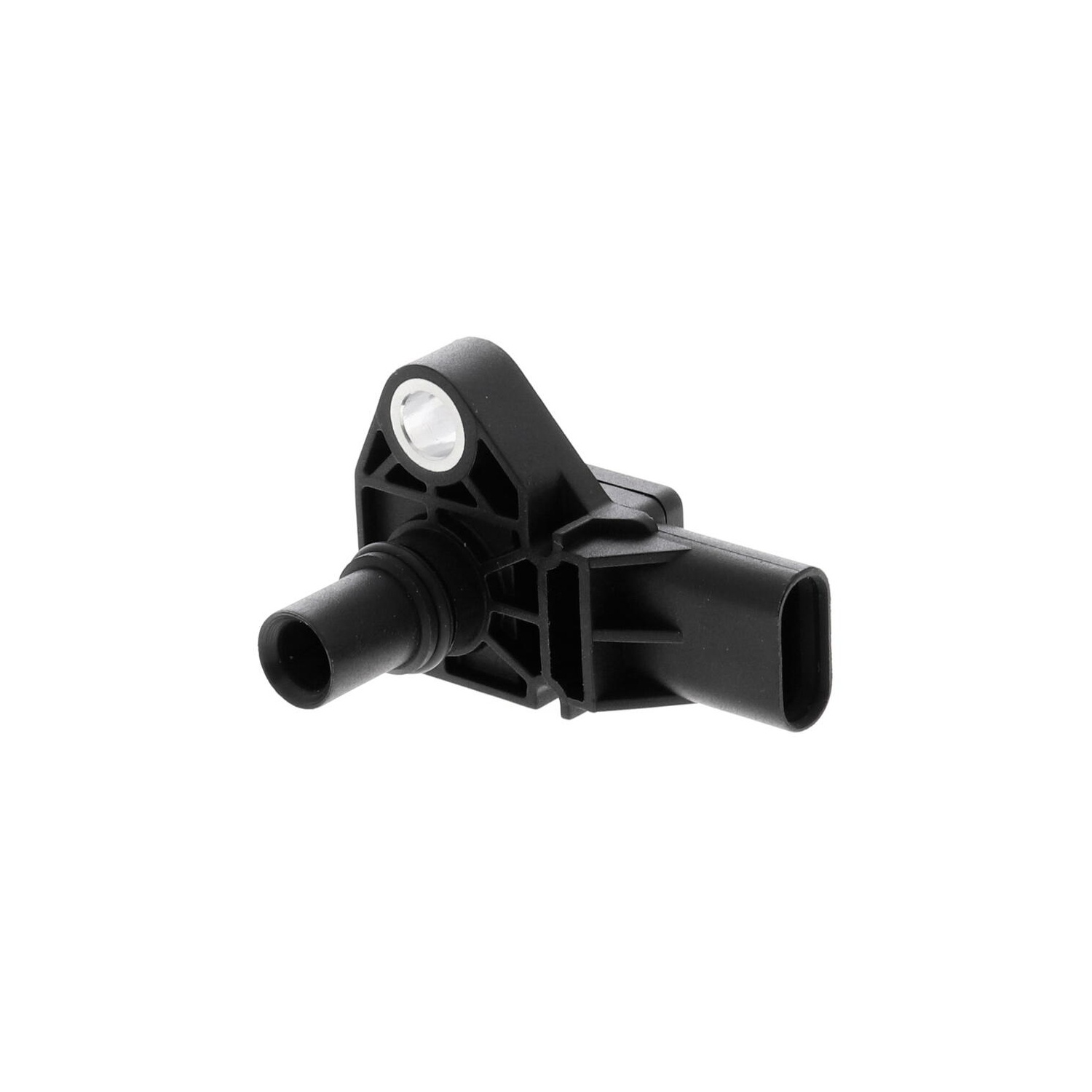

맵센서(MAP Sensor, Manifold Absolute Pressure Sensor)는 엔진의 흡기 매니폴드 내부의 절대 압력을 정밀하게 측정하여 이 정보를 엔진 ECU(Engine Control Unit)로 전달하는 중요한 부품입니다. ECU는 맵센서가 보내는 압력 데이터를 기반으로 엔진에 필요한 연료 분사량과 점화 시기를 정확하게 결정하여 최적의 엔진 효율과 출력을 유지합니다. 벤츠 차량의 맵센서는 주로 흡기 매니폴드 또는 터보차저 후단의 흡기 파이프에 위치하며, 일부 모델의 경우 맵센서가 진공 호스와 연결되어 있어 호스 손상 시 오작동을 유발할 수 있는 특이사항이 있습니다.

맵센서 고장 시 나타나는 주요 증상들

맵센서가 제 역할을 하지 못하면 다음과 같은 문제들이 발생할 수 있습니다.

엔진 출력 저하 및 가속 불량 (심각도 3/5, 빠른 점검 권장)
고객 표현: "차가 잘 안 나가요", "가속 페달을 밟아도 힘이 없어요", "언덕 오를 때 힘이 딸려요"
발생: 가속 시, 언덕 주행 시
이유: 맵센서가 잘못된 압력 데이터를 ECU에 보내면, ECU는 연료 분사량을 잘못 계산하여 엔진이 충분한 출력을 내지 못하게 됩니다.
방치 시: 연료 소모 증가, 엔진 부조 심화, 촉매 변환기 손상으로 이어질 수 있습니다.

공회전 불안정 및 시동 꺼짐 (심각도 4/5, 즉시 점검)
고객 표현: "정차 중에 차가 떨려요", "신호 대기 중에 시동이 꺼져요", "RPM이 오르락내리락해요"
발생: 정차 중, 공회전 시
이유: 맵센서 고장으로 ECU가 정확한 공기-연료 혼합비를 유지하지 못하면, 공회전 속도가 불안정해지고 심한 경우 시동이 꺼질 수 있습니다.
방치 시: 주행 중 시동 꺼짐으로 이어져 안전에 위협이 될 수 있으며, 시동 불량 문제가 발생할 수 있습니다.

연비 급격한 저하 및 배기가스 증가 (심각도 3/5, 빠른 점검 권장)
고객 표현: "기름을 너무 많이 먹어요", "연비가 갑자기 나빠졌어요", "배기가스에서 검은 연기가 나요"
발생: 상시 주행 시, 가속 시
이유: 맵센서가 잘못된 압력 정보를 보내면 ECU가 연료를 과다하게 분사하여 연비가 나빠지고, 불완전 연소로 인해 검은 연기가 배출될 수 있습니다.
방치 시: 촉매 변환기 손상, 환경 규제 미준수, 엔진 오염 심화로 이어질 수 있습니다.

엔진 경고등 점등 (심각도 2/5, 즉시 점검)
고객 표현: "체크 엔진 불이 들어왔어요", "계기판에 엔진 모양 경고등이 떴어요"
발생: 주행 중, 시동 시
이유: ECU가 맵센서 신호 이상을 감지하면 엔진 경고등을 점등하고 관련 고장 코드를 저장합니다.
방치 시: 다른 엔진 문제로 이어질 수 있으며, 차량 진단 및 수리 비용이 증가할 수 있습니다.

맵센서 고장의 흔한 원인들

맵센서 고장의 원인은 다양하지만 주로 다음과 같은 경우에 발생합니다.


• 맵센서 내부 압력 감지 소자 손상: 센서 자체의 수명이나 외부 충격으로 인해 내부 부품이 손상될 수 있습니다.

• 센서 팁 부분 오염: 엔진 오일 유증기나 카본 찌꺼기 등이 센서 팁에 쌓여 정확한 압력 측정을 방해할 수 있습니다.

• 배선 단선, 단락 또는 접촉 불량: 맵센서와 ECU를 연결하는 배선에 문제가 생겨 신호 전달이 원활하지 않을 수 있습니다.

• 흡기 시스템 누설 (진공 호스 균열 등): 특히 벤츠 차량에서 맵센서와 연결된 진공 호스의 균열이나 손상으로 인해 흡기 시스템에 누설이 발생하면 맵센서가 잘못된 압력을 감지하여 오작동할 수 있습니다. 이는 이 차량에 흔한 고장 원인 중 하나입니다.

맵센서 자가진단 및 교체 주기, 공임 정보

정비소 방문 전 간단한 자가진단을 통해 맵센서 고장을 의심해볼 수 있습니다.


• 엔진 경고등 점등 여부 확인: 계기판에 엔진 경고등이 점등되었다면, OBD-II 스캐너를 연결하여 고장 코드를 확인하는 것이 가장 정확합니다.

• 엔진 공회전 상태 확인: 공회전 시 RPM이 불안정하거나 엔진 떨림, 시동 꺼짐이 발생하는지 확인합니다.

• 가속 시 차량 반응 확인: 가속 페달을 밟았을 때 차량 반응이 느리거나 출력이 저하되는 느낌이 있는지 확인합니다.

맵센서의 교체 주기는 일반적으로 고장 시 교환하며, 약 8만~12만km 주행 후에는 점검을 권장합니다. 맵센서 교환 작업은 보통 정비소에서 진행하는 것이 바람직합니다. 맵센서의 위치에 따라 흡기 매니폴드 등 주변 부품 탈거가 필요할 수 있으며, 정확한 진단 및 교체 후에는 진단기 작업을 통해 센서 값을 초기화하고 정상 작동 여부를 확인해야 합니다. 맵센서 교환에 대한 공임은 작업 시간 약 0.5~1.5시간 기준으로 약 5만원에서 15만원 정도 예상됩니다.

함께 점검하면 좋은 부품 및 감별 진단

맵센서 이상 진단 시 연관된 부품들을 함께 점검하고, 유사 증상을 보이는 다른 센서들과 감별 진단하는 것이 중요합니다.


• 진공 호스 (권장): 맵센서와 연결된 진공 호스에 균열이나 손상이 있으면 맵센서 오작동의 직접적인 원인이 될 수 있으므로, 맵센서 교체 시 함께 점검 및 교체하는 것이 좋습니다.

• 흡기 온도 센서 (상태 확인 후): ECU는 맵센서와 흡기 온도 센서의 데이터를 함께 사용하여 흡입 공기량을 계산합니다. 따라서 흡기 온도 센서의 이상도 맵센서와 유사한 엔진 성능 저하 증상을 유발할 수 있습니다.

• 산소 센서 (상태 확인 후): 맵센서와 함께 엔진 성능 및 효율에 영향을 미치며, 고장 시 연비 저하 및 배기가스 증가 등 유사 증상이 발생할 수 있습니다.

감별 진단
맵센서 고장과 유사한 증상을 유발하는 다른 센서들과의 감별은 OBD-II 스캐너를 통한 고장 코드 확인이 가장 효과적입니다.


• 산소 센서: 맵센서 관련 코드(P010x)와 산소 센서 관련 코드(P013x, P014x 등)를 구분하여 진단합니다.

• MAF(Mass Air Flow) 센서: 맵센서는 흡기 매니폴드 압력을 측정하고, MAF 센서는 흡입 공기량을 직접 측정합니다. OBD-II 스캐너를 통해 관련 고장 코드를 확인하여 구분할 수 있습니다.

• 스로틀 포지션 센서: 스로틀 포지션 센서는 스로틀 밸브의 개도율을 감지하여 ECU에 전달합니다. OBD-II 스캐너를 통해 관련 고장 코드를 확인하여 구분할 수 있습니다.

부품 구매 시 유의사항

맵센서 부품 구매 시에는 정확한 부품 확인을 위해 반드시 차량의 VIN(차대번호) 조회가 필요합니다. 동일한 차량 모델이라도 연식이나 세부 사양에 따라 다른 부품이 사용될 수 있으므로, 차대번호를 통해 정확한 부품을 확인 후 구매하시기 바랍니다.
