냉각수 경고등? 주행 중 흰 연기? 라디에이터 팬 릴레이를 의심하세요!

“차가 자꾸 뜨거워져요”, “냉각수 경고등이 켜져요”, “주행 중 엔진룸에서 흰 연기가 나요” 같은 경험을 하셨다면, 폭스바겐 뉴비틀 2.0, 뉴비틀 1.6, 보라 2.0, 골프 2.0 등 여러 폭스바겐 모델에 공통적으로 사용되는 라디에이터 팬 릴레이의 고장을 의심해 볼 수 있습니다. 냉각 팬이 제 역할을 못 하면 엔진 과열이라는 심각한 상황으로 이어질 수 있으니, 증상을 놓치지 말고 빠르게 점검하는 것이 중요합니다.

고장 코드 해설: P0480, P0481

진단기에 다음과 같은 고장 코드가 떴다면, 라디에이터 팬 릴레이 또는 관련 냉각 시스템에 문제가 있을 가능성이 매우 높습니다.


• P0480: 냉각 팬 1 제어 회로 고장 (Cooling Fan 1 Control Circuit Malfunction) – 주로 메인 냉각 팬의 제어 회로에 문제가 있음을 나타냅니다.

• P0481: 냉각 팬 2 제어 회로 고장 (Cooling Fan 2 Control Circuit Malfunction) – 두 번째 냉각 팬 또는 보조 냉각 팬의 제어 회로에 문제가 있음을 나타냅니다.

이러한 코드가 진단기에 뜬다면, 라디에이터 팬 릴레이의 고장, 팬 모터 자체의 문제, 또는 관련 배선 단락 등을 우선적으로 의심하고 정밀 점검을 받아야 합니다.

라디에이터 팬 릴레이, 어떤 부품인가요?

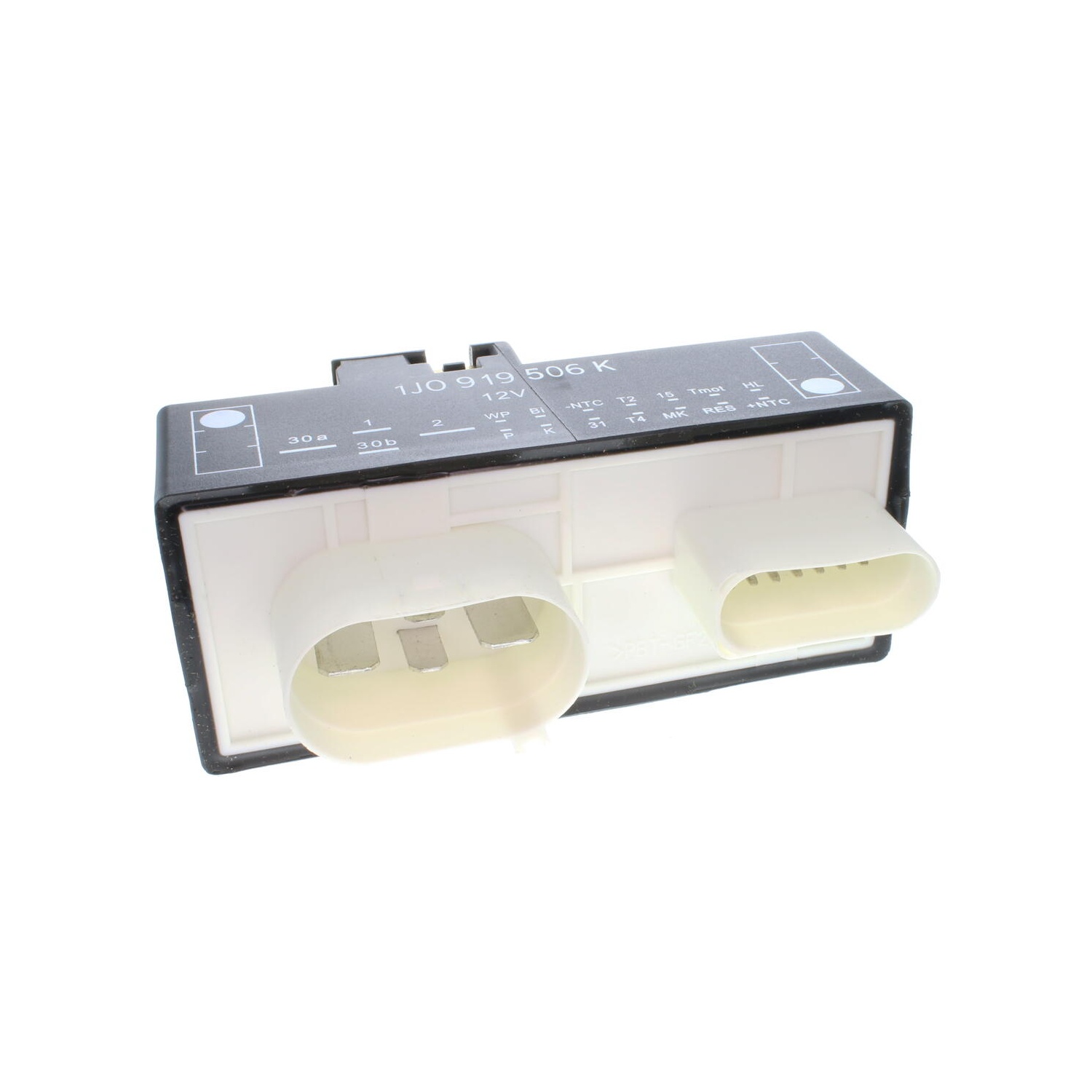

라디에이터 팬 릴레이는 엔진 냉각 팬에 전원을 공급하고 작동을 제어하는 전자기 스위치입니다. 엔진이 적정 온도 이상으로 올라가거나 에어컨을 켰을 때, 이 릴레이가 냉각 팬을 작동시켜 라디에이터를 통해 엔진의 열을 식히는 핵심적인 역할을 합니다. 이 부품은 폭스바겐 순정 OEM 품번 1J0919506K으로도 알려져 있습니다. 일부 뉴비틀 모델의 경우 냉각 팬 릴레이가 트윈 라디에이터 팬과 전기 워터 펌프를 제어하며, 엔진 정지 후에도 펌프가 계속 작동하는 문제와 관련될 수 있습니다.

라디에이터 팬 릴레이 고장 시 나타나는 주요 증상

릴레이 고장은 다양한 증상으로 나타나며, 방치할 경우 엔진에 치명적인 손상을 줄 수 있습니다.

1. 엔진 과열 (심각도 5/5, 즉시 점검 필요)

고객 표현: “차가 자꾸 뜨거워져요”, “냉각수 경고등이 켜져요”, “주행 중 엔진룸에서 흰 연기가 나요”

발생 시점: 주로 정차 중이나 교통 체증 시

방치 시: 릴레이 고장으로 냉각 팬이 작동하지 않으면 라디에이터를 통한 공기 흐름이 부족하여 냉각수 열 발산이 제대로 이루어지지 않아 엔진이 과열됩니다. 이로 인해 엔진 헤드 개스킷 손상, 엔진 블록 변형 등 심각한 엔진 손상이 발생할 수 있습니다.

2. 냉각 팬 작동 불량 (작동 안 함) (심각도 4/5, 빠른 점검 권장)

고객 표현: “냉각 팬이 안 돌아요”, “팬이 켜지지 않아요”, “에어컨을 켜도 팬이 안 돌아요”

발생 시점: 엔진 온도가 올랐을 때, 에어컨 작동 시

방치 시: 냉각 팬 릴레이는 냉각 팬에 전원을 공급하는 스위치 역할을 하므로, 릴레이가 고장 나면 팬이 작동하지 않습니다. 이는 결국 엔진 과열로 이어져 엔진 손상을 유발할 수 있습니다.

3. 냉각 팬 멈추지 않고 계속 작동 (심각도 3/5, 빠른 점검 권장)

고객 표현: “시동을 꺼도 팬이 계속 돌아요”, “팬이 멈추지 않아요”, “배터리가 방전될 때까지 팬이 돌아요”

발생 시점: 시동을 끈 후

방치 시: 릴레이가 고착되거나 제어 모듈의 문제로 인해 팬 작동 신호가 계속 유지되어 시동을 꺼도 팬이 멈추지 않을 수 있습니다. 이 경우 배터리 방전으로 시동이 걸리지 않을 수 있으며, 팬 모터의 수명 단축을 초래할 수 있습니다.

4. 체크 엔진 경고등 점등 (심각도 2/5, 빠른 점검 권장)

고객 표현: “엔진 경고등이 떴어요”, “계기판에 경고등이 들어와요”

발생 시점: 주행 중, 시동 시

방치 시: 냉각 팬 모터가 작동하지 않거나 냉각 시스템에 문제가 발생하면 엔진 제어 장치(ECU)가 이를 감지하여 체크 엔진 경고등을 점등시킬 수 있습니다. 이는 다른 심각한 문제의 징후일 수 있으므로 정확한 진단이 필요합니다.

라디에이터 팬 릴레이 고장 원인

릴레이 고장은 주로 다음과 같은 원인으로 발생합니다.


• 내부 전기 회로 단락 또는 손상

• 릴레이 제어 모듈 또는 온도 스위치 고장

• 과도한 전류 흐름으로 인한 퓨즈 단선 (릴레이 자체 문제 또는 팬 모터 문제로 인해 발생 가능)

• 릴레이 내부 접점 부식 또는 마모

자가 진단 및 교체 주기, 공임

고장 시 교환하는 것이 원칙입니다. 폭스바겐 뉴비틀 9C 모델의 경우, 라디에이터나 알터네이터와 같은 부품 교환 시 범퍼와 프레임을 탈거해야 하는 등 정비성이 좋지 않다는 의견이 있으나, 라디에이터 팬 릴레이는 퓨즈 박스 내에 위치하는 경우가 많아 비교적 쉽게 접근하여 DIY 교체 사례도 있습니다.

자가 진단 방법


• 냉각 팬 작동 여부 확인: 엔진 온도가 올랐을 때 또는 에어컨을 켰을 때 냉각 팬이 돌지 않거나, 시동을 꺼도 계속 돈다면 문제가 있을 수 있습니다.

• 릴레이 위치 확인 및 육안 검사: 퓨즈 박스 내 릴레이를 찾아보고, 릴레이 자체에 녹은 흔적이나 손상이 있는지 확인합니다.

• 릴레이 소리 확인: 릴레이가 고장 나면 덜그럭거리는 소리가 날 수 있습니다.

교체 공임

라디에이터 팬 릴레이 교환 공임은 약 5~10만원(약 0.5~1시간 소요) 수준으로 예상됩니다. 이 비용은 정비 업체 및 지역에 따라 달라질 수 있습니다.

함께 점검해야 할 연관 부품 및 감별 진단

냉각 팬 릴레이 고장과 유사한 증상을 유발하거나, 릴레이 고장의 원인이 될 수 있는 부품들이 있으므로 함께 점검하여 정확한 진단이 필요합니다.


• 라디에이터 팬 모터: 릴레이 고장과 유사하게 냉각 팬 작동 불량을 유발할 수 있으며, 팬 모터의 과도한 전류 소모가 릴레이 고장의 원인이 될 수도 있습니다. 릴레이 교체 후에도 팬이 작동하지 않거나, 팬 자체에서 소음이 발생한다면 팬 모터 불량을 의심할 수 있습니다. 진단기를 통해 팬 모터 작동 여부를 직접 테스트해 볼 수 있습니다.

• 냉각수 온도 센서 (ECT 센서): 냉각수 온도를 감지하여 팬 작동 신호를 보내는 역할을 하므로, 센서 고장 시 팬이 제대로 작동하지 않을 수 있습니다. 진단기를 통해 센서 값을 확인하거나, 센서 교체 후 증상 변화를 확인합니다.

• 퓨즈: 릴레이 고장 또는 팬 모터의 과부하로 인해 퓨즈가 단선될 수 있습니다. 퓨즈 박스에서 해당 퓨즈를 육안으로 확인하거나 테스터기로 단선 여부를 확인합니다.

• 서모스탯: 서모스탯 고장으로 엔진이 적정 작동 온도에 도달하지 못하면 냉각 팬이 활성화되지 않을 수 있습니다.

구매 시 주의사항

라디에이터 팬 릴레이를 구매할 때는 반드시 차량의 차대번호(VIN)를 통해 정확한 부품을 확인해야 합니다. 동일 차종이라도 연식이나 트림에 따라 다른 부품이 사용될 수 있으므로, 전문가와 상담하거나 부품 판매처에 차대번호를 알려주어 호환 여부를 확인하는 것이 가장 안전합니다.
