BMW 차량에서 "엔젤아이가 한쪽만 안 켜져요", "뒷브레이크등이 나가서 경고등이 떠요" 혹은 "어댑티브 라이트 오류 메시지가 떴어요"와 같은 조명 이상을 경험하신 적 있으신가요? 이러한 문제의 원인 중 하나는 바로 LED 모듈 고장일 가능성이 높습니다. BMW 320d, 320i, M3 등 다양한 모델에 적용되는 이 부품은 헤드라이트, 테일램프 등 LED 조명의 점등 및 제어를 담당하는 핵심 전자 부품입니다. 특히 E92 M3는 헤드라이트(엔젤아이, 어댑티브 라이트)와 테일램프에 각각 모듈이 장착되며, 헤드라이트 쪽은 습기 유입으로 인한 부식이 흔합니다. LCI 모델의 테일램프 LED 모듈 고장도 빈번하며, DIY 수리 사례도 있을 정도로 흔한 고장입니다.

BMW 조명 이상, 이 고장 코드들이 떴다면?

진단기 스캔 시 다음과 같은 고장 코드가 확인될 수 있습니다.


• A3B4: Message (lighting condition) Incorrectly, Transmitter FRM Permanent
  • FRM(Footwell Module)에서 조명 상태에 대한 잘못된 메시지를 지속적으로 보내고 있음을 의미하며, 조명 관련 문제를 의심할 수 있습니다.

• A3C1: Message (FRM foot space module) Incorrectly receiver COMBI, Transmitter FRM – Permanent
  • FRM 모듈이 계기판(COMBI)으로 잘못된 메시지를 보내고 있음을 나타내며, FRM 모듈 자체 또는 관련 조명 회로 이상을 의심할 수 있습니다.

이러한 코드가 확인된다면 LED 모듈 고장 가능성과 함께 FRM 모듈 이상 여부도 반드시 함께 점검해야 합니다.

BMW LED 모듈, 어떤 역할을 할까요?

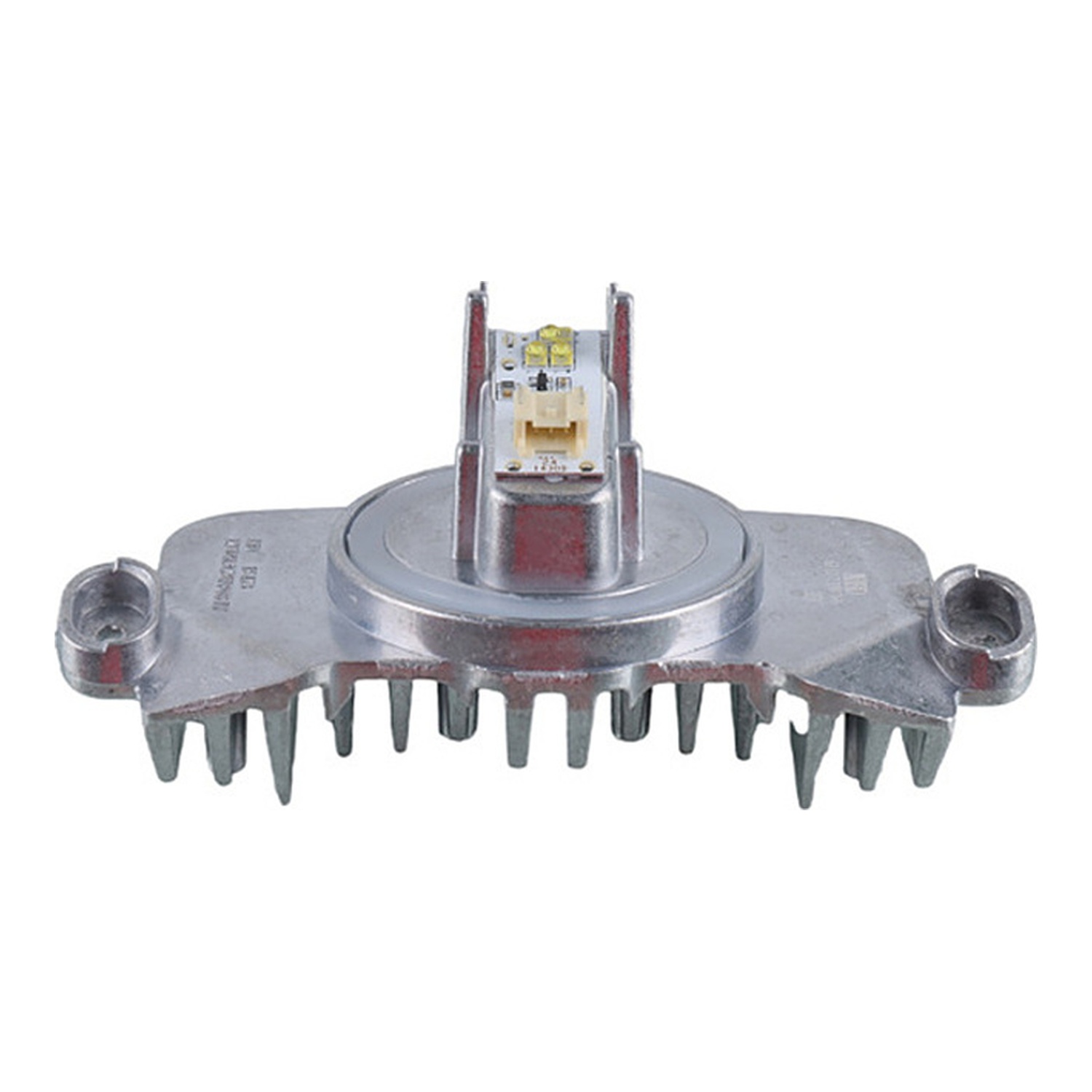

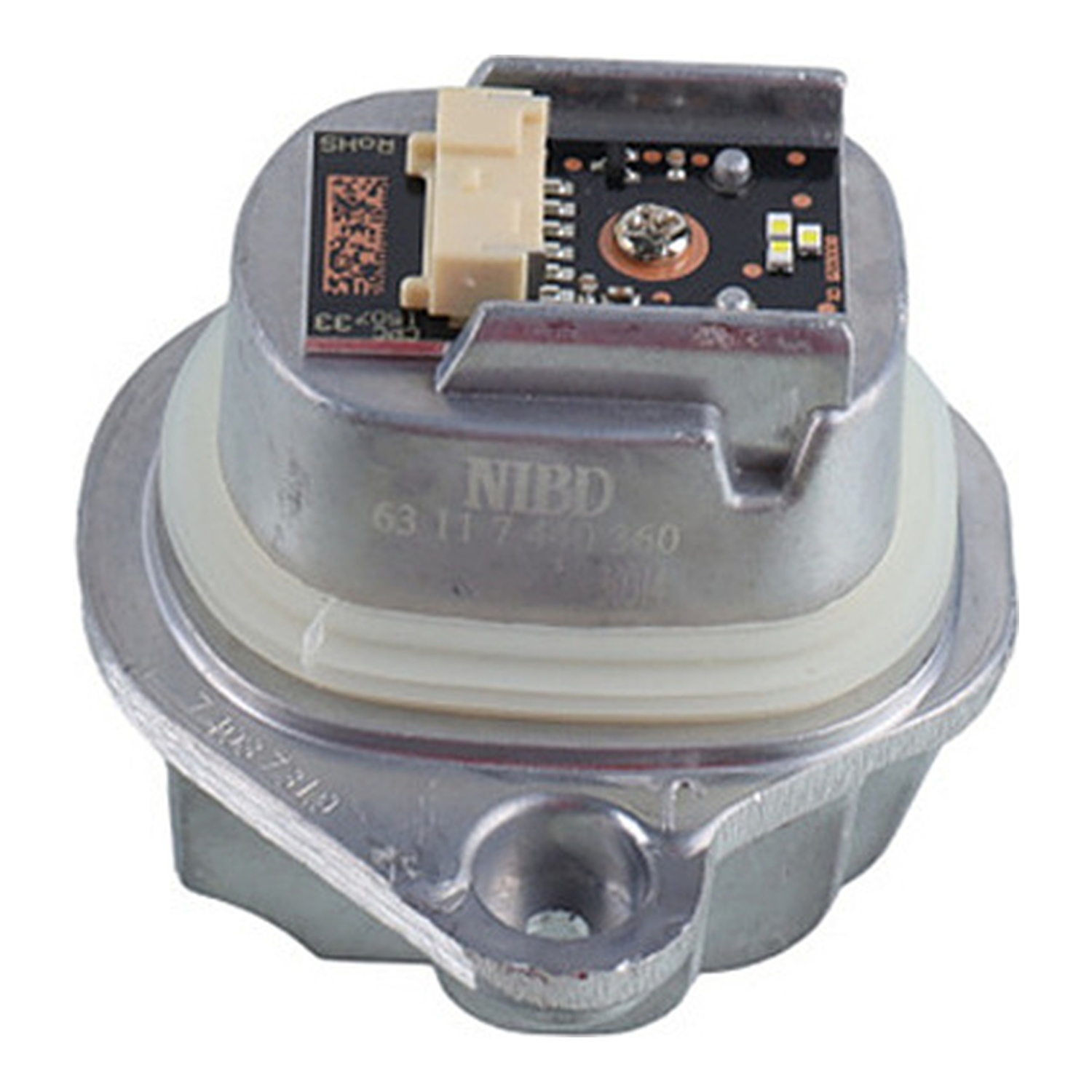

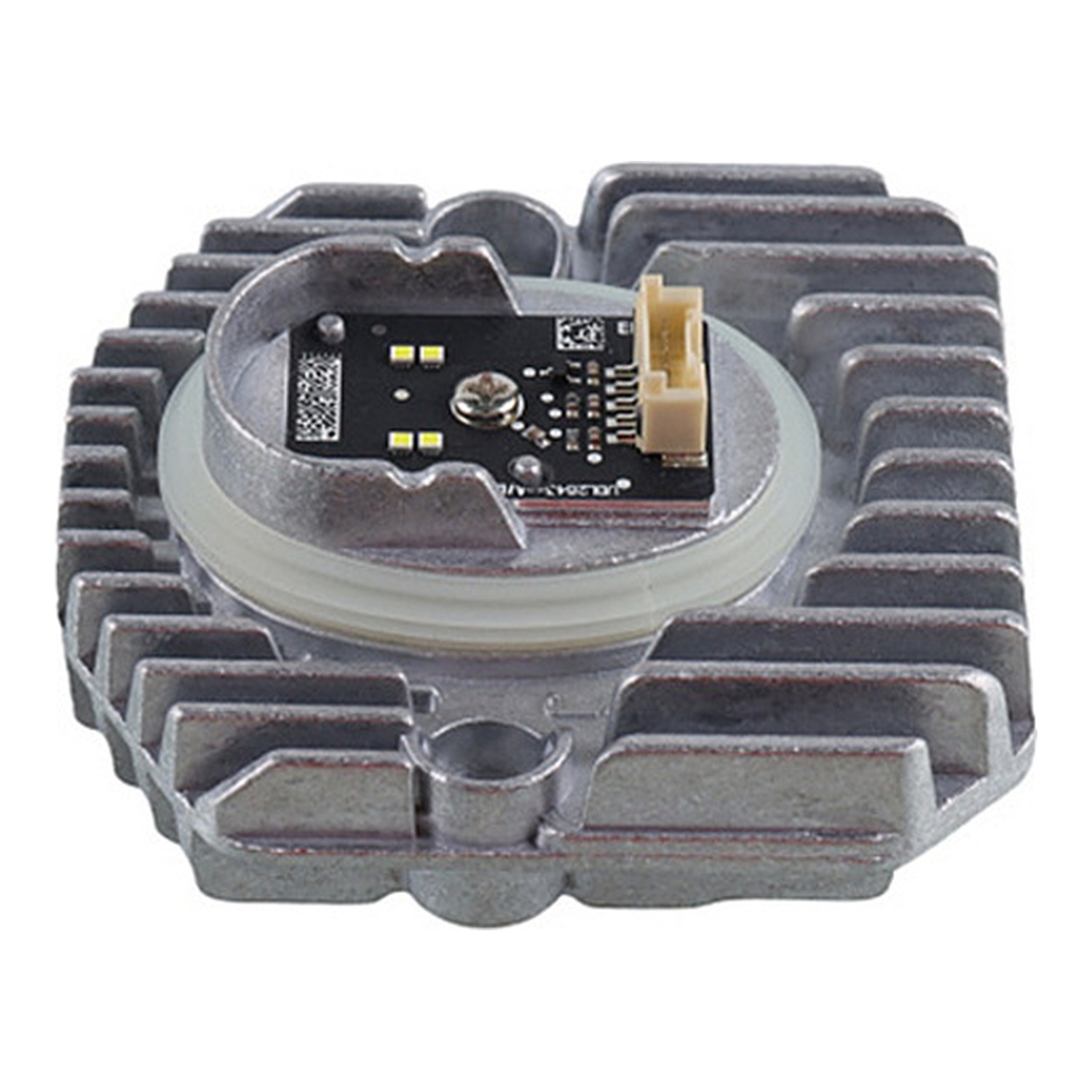

BMW 차량의 LED 모듈은 헤드라이트, 테일램프 등 LED 조명의 점등 및 제어를 담당하는 전자 부품입니다. 주간주행등, 방향 지시등, 브레이크등, 어댑티브 헤드라이트의 방향 조절 기능까지 제어합니다. 순정 OEM 품번 63117398766과 같은 모듈이 이 역할을 수행하며, 고장 시 시인성 저하를 넘어 주행 안전에 직접적인 영향을 미칩니다.

BMW LED 모듈 고장, 이런 증상들이 나타납니다

LED 모듈 고장은 다양한 증상으로 나타나며, 안전에 직결되므로 빠른 점검이 필수입니다.


• 엔젤아이(주간주행등) 점등 불량

  • 고객 표현: "엔젤아이 안 켜져요", "데이라이트 한쪽이 안 나와요", "엔젤아이 변색/황변"

  • 발생: 시동 시, 주간 주행 시

  • 심각도: 2/5 (빠른 점검 권장)

  • 방치 시: 자동차 검사 불합격 및 시인성 저하로 안전에 영향을 줄 수 있습니다.

  • 이유: 엔젤아이 LED 모듈 또는 관련 배선 문제입니다.


• 테일램프 점등 불량

  • 고객 표현: "뒷브레이크등이 안 들어와요", "테일램프 한쪽이 나가서 경고등 떠요", "후미등 LED가 깜빡거려요"

  • 발생: 브레이크 작동 시, 미등/전조등 점등 시

  • 심각도: 3/5 (즉시 점검)

  • 방치 시: 후방 차량과의 안전거리 확보에 어려움을 주어 사고 위험이 증가합니다.

  • 이유: 테일램프 내부의 LED 모듈 고장 또는 납땜 불량입니다.


• 헤드라이트 로우빔/하이빔 점등 불량

  • 고객 표현: "전조등이 안 켜져요", "로우빔이 한쪽만 안 나와요", "헤드라이트 고장 경고등이 떠요"

  • 발생: 야간 주행 시, 전조등 점등 시

  • 심각도: 4/5 (운행 제한)

  • 방치 시: 야간 운전 시 전방 시야 확보가 어려워 사고 위험이 매우 높습니다.

  • 이유: 헤드라이트 내부의 LED 모듈 또는 제논 컨트롤 밸러스트(제논 헤드라이트의 경우) 고장으로 발생할 수 있습니다.


• 어댑티브 헤드라이트 오류 메시지

  • 고객 표현: "어댑티브 라이트 경고등 떠요", "AHL 오류 메시지", "헤드라이트 방향 조절이 안 돼요"

  • 발생: 시동 시, 주행 중

  • 심각도: 3/5 (빠른 점검 권장)

  • 방치 시: 어댑티브 기능 상실로 야간 코너링 시 시야 확보에 제한이 있을 수 있습니다.

  • 이유: 어댑티브 헤드라이트 컨트롤 모듈(AHL 모듈)의 고장으로 인해 발생합니다.


왜 고장 나는 걸까요? BMW LED 모듈 고장 원인

BMW LED 모듈 고장은 주로 다음 원인으로 발생합니다.


• 습기 유입으로 인한 부식: 헤드라이트 내부 습기 유입으로 모듈 회로가 부식되는 경우가 흔하며, BMW 차량에서 자주 발생합니다.

• 내부 회로 기판 손상 또는 납땜 불량: 진동이나 열 스트레스로 인한 회로 기판 손상 또는 납땜 불량입니다.

• 과열로 인한 LED 소자 손상: 장시간 사용 또는 냉각 불량으로 LED 소자가 과열되어 손상될 수 있습니다.

• 전압 불안정 또는 단락: 차량 전기 시스템 문제로 인한 불안정한 전압 공급이나 단락이 모듈에 손상을 줄 수 있습니다.

자가진단 및 교체 시기, 공임 정보

LED 모듈은 고장 시 교환이 원칙입니다.


• 자가진단:

  • 육안 검사: LED 모듈 주변(헤드라이트/테일램프 내부)에 습기, 부식, 그을음, 변색 등을 확인합니다.

  • 진단기 스캔: 전문 진단기로 조명 관련 오류 코드(예: A3B4, A3C1)를 확인합니다. FRM 모듈 오류 코드와 LED 모듈 자체 오류 코드를 구별하는 것이 중요합니다.


• 작업 난이도 및 공임:

  • LED 모듈 교체는 헤드라이트/테일램프 탈거 및 분해가 필요한 섬세한 작업입니다. 숙련자 DIY 사례도 있으나, 전문 지식과 도구가 요구됩니다.

  • 테일램프 LED 모듈 교환 공임: 약 5~15만원 (약 0.5~1.5시간)

  • 헤드라이트 LED 모듈 교환 (엔젤아이/DRL) 공임: 약 15~30만원 (약 1.5~3시간)

  • 어댑티브 헤드라이트 컨트롤 모듈 교환 공임: 약 20~40만원 (약 2~4시간)


정확한 공임은 차량 상태 및 정비소마다 상이할 수 있습니다.

함께 점검할 부품과 감별 진단

LED 모듈 고장과 유사한 증상 시, 다음 부품들도 함께 점검하거나 감별 진단이 필요합니다.


• 연관 부품:

  • FRM (Footwell Module): 조명 외에 창문 작동 불량 등 여러 전장 부품의 동시 고장을 유발할 수 있습니다. 배터리 교체 시 손상될 수 있으니 상태 확인이 필수입니다.

  • 헤드라이트 어셈블리: 모듈만 교체하기 어렵거나 헤드라이트 내부 손상이 심한 경우 전체 교체가 필요할 수 있습니다.

  • 제논 밸러스트 (HID 컨트롤 유닛): 제논 헤드라이트의 로우빔 점등 불량 시 LED 모듈과 함께 점검해야 합니다.


• 감별 진단:

  • FRM (Footwell Module): FRM 모듈 고장은 조명 외에 창문, 미러 등 여러 전장 부품의 동시 고장을 유발하는 경우가 많습니다. 진단기로 FRM 모듈과의 통신 여부 및 관련 오류 코드를 확인하여 LED 모듈 단독 고장인지 FRM 문제인지 감별해야 합니다.

  • 전구/벌브: LED 모듈은 여러 LED 소자를 포함하며, 전체 또는 일부가 점등되지 않을 수 있습니다. 일반 전구는 필라멘트 단선 등으로 완전히 점등되지 않습니다.


BMW LED 모듈 구매 시 주의사항

정확한 부품 교체를 위해 올바른 부품 구매가 중요합니다.


• 차대번호(VIN) 확인 필수: 정확한 부품 호환성을 위해 반드시 차량의 차대번호(VIN)를 통해 부품 번호를 확인해야 합니다. LCI 모델 여부, 어댑티브 라이트 장착 여부에 따라 LED 모듈 품번이 다를 수 있습니다.

• 위치별 부품 상이: 헤드라이트/테일램프의 좌우, 내측/외측 위치에 따라서도 부품이 다를 수 있으므로, 교체할 위치를 정확히 확인하고 구매해야 합니다.
