BMW E60 헤드라이트 컨트롤 모듈, 어떤 역할을 할까요?

BMW E60 오너분들 중 '전조등이 안 켜져요'나 '핸들 돌려도 라이트가 안 움직여요' 같은 경험이 있으실 겁니다. 이는 헤드라이트 컨트롤 모듈 고장일 수 있으며, E60 모델에서 흔한 문제입니다. 오늘은 이 부품의 역할, 고장 증상, 원인, 수리 정보를 알아보겠습니다.

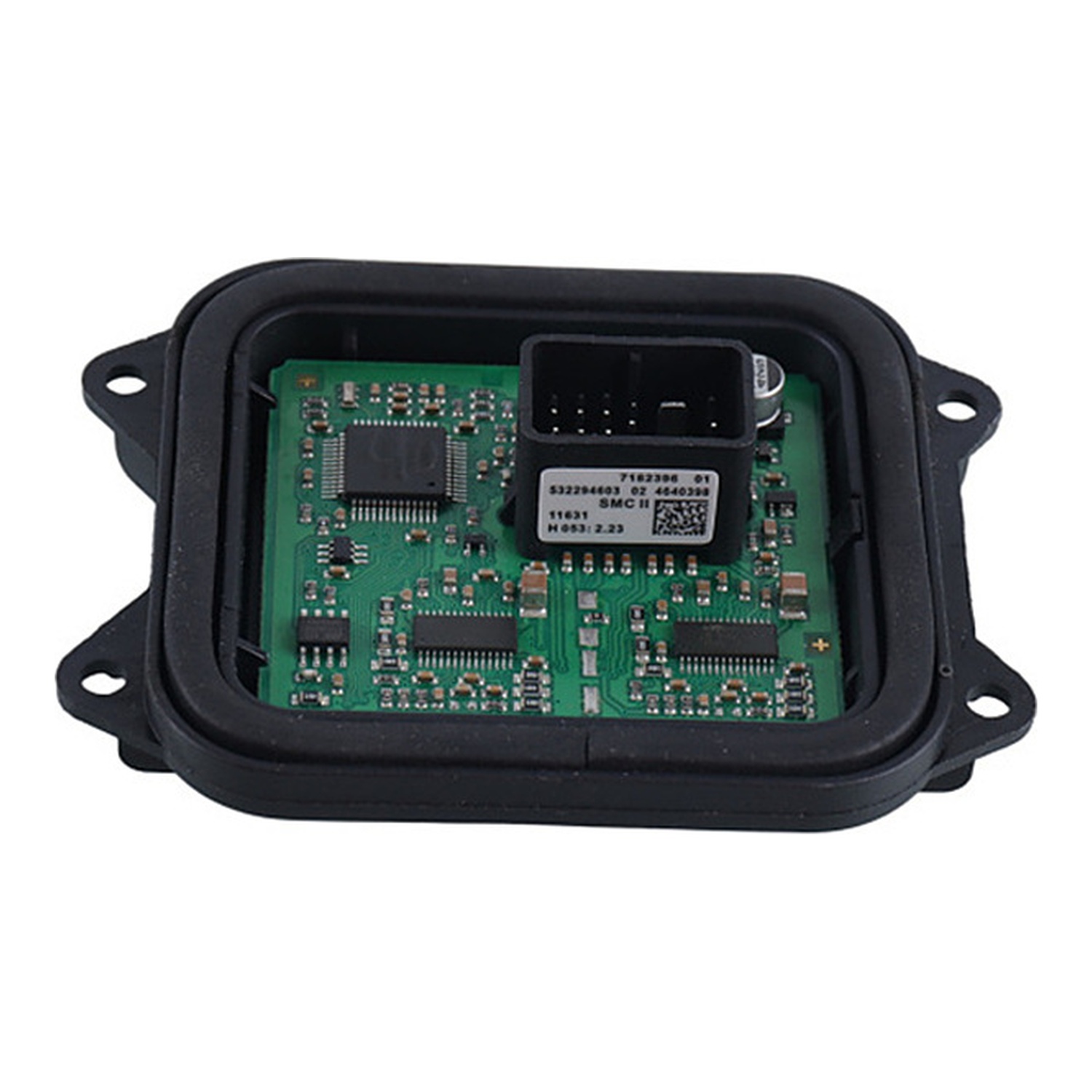

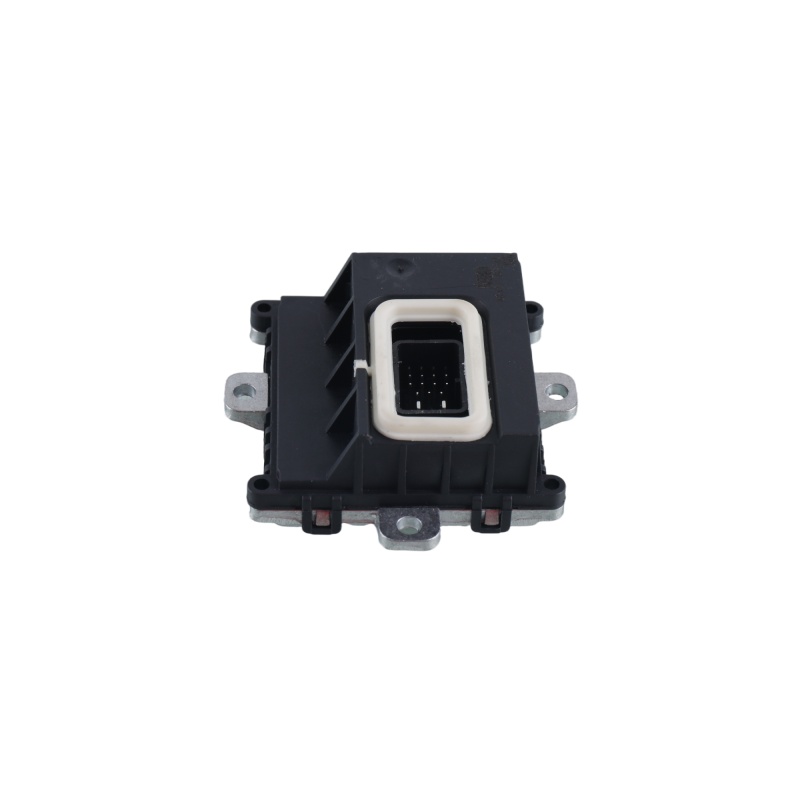

헤드라이트 컨트롤 모듈은 헤드라이트 On/Off, 밝기 조절, 어댑티브 기능 등 모든 작동을 제어하는 핵심 전자 제어 장치입니다. E60 525i (05~09) 모델의 어댑티브 헤드라이트(AHL) 기능 차량에는 별도의 AHL 컨트롤 모듈(SMC 모듈)이 장착되며, 습기나 부식에 취약하여 고장이 잦습니다. 초기 E60은 LCM(Light Control Module)이라 불렸고, FRM(Footwell Module)과 유사 기능을 수행합니다. FRM 모듈은 헤드라이트 외 실내등, 창문, 사이드 미러 등 다양한 전기 장치를 통합 제어합니다.

이런 증상이 나타난다면 의심해보세요

헤드라이트 컨트롤 모듈 고장 시 나타나는 주요 증상들입니다.

• 헤드라이트 작동 불량 (심각도 4/5, 즉시 점검)
  • 증상: 헤드라이트가 켜지지 않거나 계속 켜져 있음.
  • 위험: 야간 시야 확보 불가로 사고 위험 매우 높음. (모듈이 전원 직접 제어)
• 어댑티브 헤드라이트(AHL) 기능 불량 (심각도 3/5, 빠른 점검 권장)
  • 증상: 핸들 조작 시 라이트가 움직이지 않거나, AHL 경고등 점등.
  • 위험: 코너링 시 시야 확보 어려움, 안전 운전 지장. (AHL/SMC 모듈 제어. 고장 코드: 932E, E51D, E51A)
• 방향 지시등 또는 미등 오작동 (심각도 3/5, 빠른 점검 권장)
  • 증상: 방향 지시등이 빨리 깜빡이거나 한쪽만 나오며, 미등이 안 들어옴.
  • 위험: 진행 방향 오인으로 사고 위험 증가. (FRM 모듈 외부 조명 제어)
• 계기판 '램프 오작동' 경고등 점등 (심각도 2/5, 경과 관찰 가능)
  • 증상: 전구는 멀쩡한데 '램프 오작동' 경고등이 계속 뜸.
  • 위험: 다른 중요한 경고등 놓칠 수 있음. (모듈 내부 오류 감지)
• 실내등, 창문, 사이드 미러 등 다른 전기 장치 오작동 (심각도 3/5, 빠른 점검 권장)
  • 증상: 실내등이 켜지지 않거나, 창문/사이드 미러가 움직이지 않음.
  • 위험: 차량 편의 및 안전 기능 문제로 운행 불편 초래. (FRM 모듈 다양한 전기 장치 통합 제어)

왜 고장 날까요? 주요 원인 분석

BMW E60 헤드라이트 컨트롤 모듈 고장의 주요 원인입니다.

• 모듈 내부 회로 손상: 수분 침투, 부식 (E60에서 흔함).
• 과전압/전압 스파이크: 잘못된 점프 스타트 또는 배터리 전압 부족 (E60에서 흔함).
• 배선 하니스 손상 또는 커넥터 부식: (E60에서 흔함).
• 소프트웨어 코딩 오류 또는 업데이트 실패.

자가진단, 이렇게 해보세요

정비소 방문 전, 자가진단을 통해 고장 여부를 가늠해볼 수 있습니다.

• 헤드라이트 및 기타 전기 장치 작동 확인: 헤드라이트, 깜빡이, 실내등, 창문 등 비정상 작동 여부 확인. 여러 기능 동시 문제 시 모듈 고장 의심.
• 계기판 경고등 확인: '램프 오작동' 또는 '어댑티브 헤드라이트' 관련 경고등 점등 여부 확인.
• 헤드라이트 내부 습기 또는 부식 흔적 확인: 내부 습기나 모듈 주변 부식 흔적 시 수분 침투 고장 가능성 높음.

교체 시기, 공임 및 작업 난이도

헤드라이트 컨트롤 모듈은 고장 시 교환합니다.

• 작업 난이도: 전문 장비 필수, 교체 후 '코딩 및 프로그래밍' 필수. 헤드라이트 탈거 작업 수반 가능성 높음. 일반인 직접 작업 매우 어려움.

예상 공임 (부품가 별도):

• FRM/LCM 교환 및 코딩: 약 20~40만원 (1.5~3시간)
• AHL/SMC 교환 및 코딩: 약 25~50만원 (2~4시간)

*정비소 및 지역에 따라 차이 있을 수 있습니다.

함께 점검할 부품과 감별 진단

헤드라이트 고장은 모듈 외 다른 부품이 원인일 수도 있습니다.

• 연관 부품: 헤드라이트 어셈블리, 벌브, 안정기(발라스터), 퓨즈 등.
• 감별 진단:
  • 벌브: 교체 후에도 증상 지속, 여러 램프 동시 오작동 시 모듈 문제 가능성 높음.
  • 안정기: 제논 헤드라이트 점등에만 영향, 다른 전기 장치 오작동과는 무관.
  • 배선 하니스: 육안 손상/부식 확인 및 진단 장비로 통신 오류 코드 확인 필요.

구매 시 주의사항

BMW E60 헤드라이트 컨트롤 모듈은 안전과 직결된 중요 부품입니다. 고장 증상 시 즉시 전문 정비소 방문이 중요합니다. 부품 교체 시 다음 주의사항을 기억하세요.

• 정확한 부품 선택을 위해 차대번호(VIN) 조회가 필수입니다. 연식 및 옵션(어댑티브 헤드라이트 유무)에 따라 부품 번호가 다를 수 있습니다.
• AHL/SMC 모듈은 좌우 구분이 있습니다. 해당 방향에 맞는 부품을 선택해야 합니다.

안전한 드라이빙을 위해 조명 시스템 관리에 신경 써주세요.
