"체크 엔진 불이 들어왔어요", "차가 잘 안 나가고 힘이 없어요", "시동 걸면 RPM이 오르락내리락 해요" 같은 증상을 겪고 계신가요? 아우디 A6 3.0 TDI, A4 2.0 TDI, A7 3.0 TDI, A6 2.0 TDI 차량에서 흔히 나타나는 이러한 문제들은 맵센서(MAP Sensor) 고장을 의심해볼 수 있습니다. 맵센서는 엔진의 성능과 효율에 직접적인 영향을 미치는 중요한 부품이며, 고장 시 다양한 운행 불편을 초래합니다.

고장 코드와 맵센서: 무엇을 의미하나?

진단기에 다음과 같은 고장 코드가 감지되었다면, 맵센서 또는 관련 회로에 문제가 발생했을 가능성이 매우 높습니다.

• P0105: MAP/BARO 센서 회로 이상 – 맵센서 회로에 전반적인 문제가 있음을 나타냅니다.
• P0106: MAP/BARO 센서 범위/성능 문제 – 맵센서가 측정하는 압력 값이 정상 범위를 벗어나거나 일관성이 없을 때 발생합니다.
• P0107: MAP/BARO 센서 회로 저전압 – 맵센서 회로의 전압이 너무 낮을 때 감지됩니다. (예: 0.573VDC 이하)
• P0108: MAP/BARO 센서 회로 고전압 – 맵센서 회로의 전압이 너무 높을 때 감지됩니다. (예: 4.4VDC 이상)
• P0109: MAP/BARO 센서 간헐적 회로 이상 – 맵센서 회로에 간헐적으로 문제가 발생할 때 나타납니다.
• P0238: 터보/슈퍼차저 부스트 센서 'A' 회로 고전압 – 맵센서가 터보차저 부스트 센서 역할을 하는 경우, 고전압 문제가 발생했음을 의미합니다.

이러한 코드가 감지되면 흡기 매니폴드 내부의 압력을 측정하여 엔진 제어 유닛(ECU)에 공기량 데이터를 제공하는 맵센서의 기능 이상을 가장 먼저 의심해야 합니다.

맵센서, 내 차의 숨통을 조절하는 핵심 부품

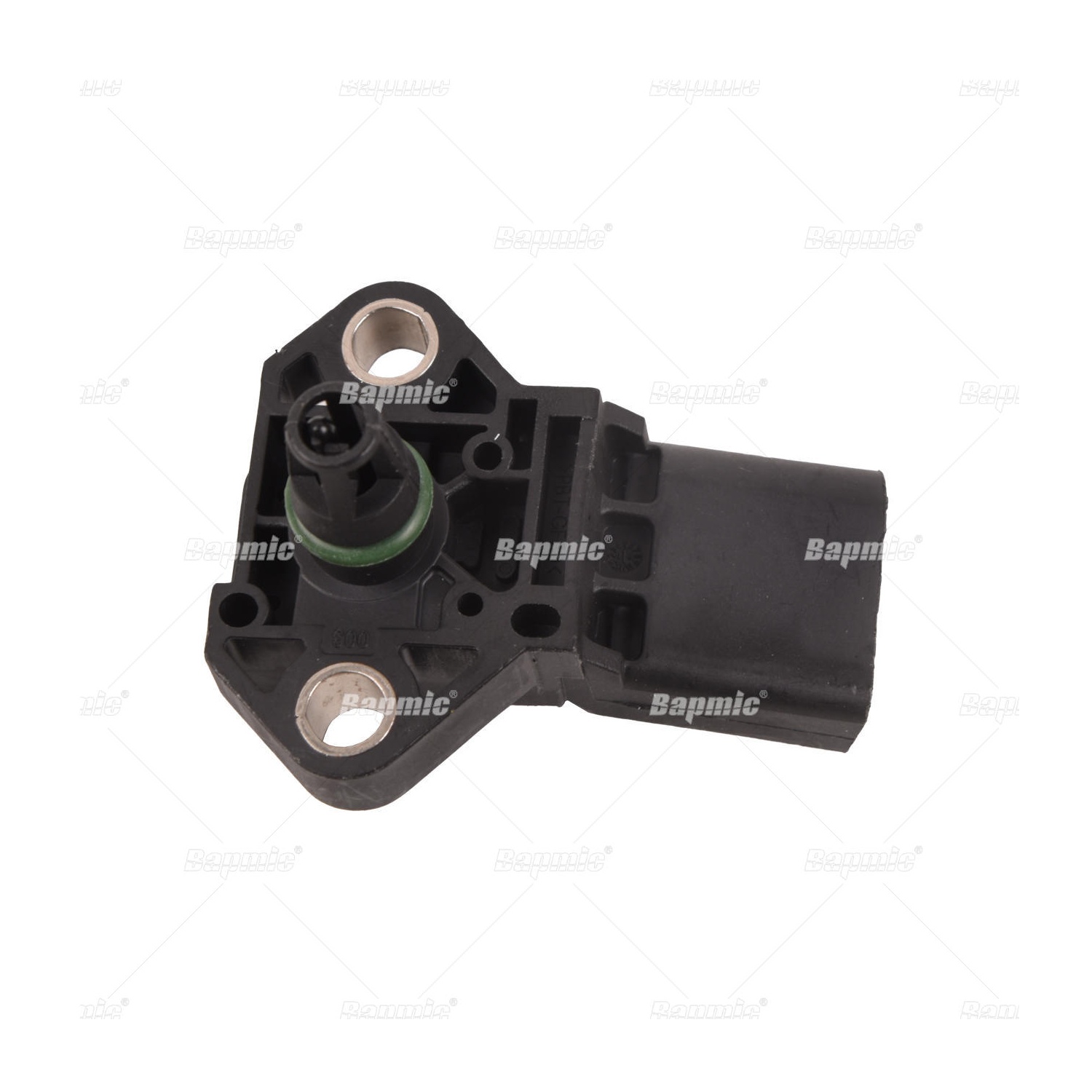

맵센서(Manifold Absolute Pressure Sensor)는 흡기 매니폴드 내부의 절대 압력을 측정하여 엔진 제어 유닛(ECU)에 공기량 데이터를 제공하는 중요한 센서입니다. ECU는 이 데이터를 바탕으로 엔진의 연료 분사량과 점화 시기를 최적화하여 연비, 출력, 배기가스 등 엔진 성능 전반을 제어합니다. 특정 아우디 모델(A6 3.0 TDI, A4 2.0 TDI, A7 3.0 TDI, A6 2.0 TDI 등)에 사용되는 순정 OEM 품번 03G906051E 맵센서는 흡기 매니폴드에 위치하거나, 터보차저 부스트 센서로 인터쿨러 파이프에 위치할 수 있습니다. 예를 들어, 아우디 TT 2.0 TFSI (BPY 엔진)는 폭스바겐 골프 5세대 GTI와 동일한 엔진을 사용하며, ECU는 BOSCH MED9.1을 사용하는 등, 여러 모델이 유사한 센서 시스템을 공유하기도 합니다.

맵센서 고장 시 나타나는 증상들 (고객 표현과 함께)

맵센서 고장은 다양한 방식으로 운전자에게 신호를 보냅니다. 증상을 인지하고 빠른 점검을 받는 것이 중요합니다.

• 엔진 경고등 점등 (체크 엔진 불 들어옴, 엔진 경고등 뜸)
  발생: 시동 후, 주행 중 | 심각도: 2/5 (빠른 점검 권장)
  이유: 맵센서 고장 시 ECU가 흡기 압력 데이터를 정확히 받지 못해 엔진 경고등을 점등시킵니다.
  방치 시: 연료 효율 저하, 출력 감소, 배기가스 증가 등 다른 증상으로 이어질 수 있습니다.
• 가속 불량 및 출력 저하 (차가 잘 안 나가요, 가속이 더뎌요, 힘이 없어요)
  발생: 가속 시, 언덕 주행 시 | 심각도: 3/5 (빠른 점검 권장)
  이유: 맵센서가 흡기 압력을 잘못 측정하면 ECU가 연료 분사량과 점화 시기를 제대로 제어하지 못해 엔진 출력이 저하되고 가속이 늦어집니다.
  방치 시: 운전 불편 및 안전 문제, 연비 악화, 엔진 부하 증가.
• 불안정한 공회전 (RPM 요동, 시동 걸면 RPM이 오르락내리락 해요, 정차 중에 차가 떨려요, 엔진 부조)
  발생: 공회전 시, 정차 중 | 심각도: 3/5 (빠른 점검 권장)
  이유: 맵센서의 부정확한 데이터는 ECU가 공회전 시 적절한 연료-공기 혼합비를 유지하지 못하게 하여 RPM이 불안정해지고 엔진 부조가 발생합니다.
  방치 시: 엔진 부조 심화, 시동 꺼짐 발생 가능성, 엔진 수명 단축.
• 연비 저하 및 검은 연기 배출 (기름을 많이 먹어요, 연비가 나빠졌어요, 배기구에서 검은 연기가 나요)
  발생: 상시, 가속 시 | 심각도: 3/5 (빠른 점검 권장)
  이유: 맵센서가 흡기 압력을 실제보다 높게 측정하면 ECU가 연료를 과다하게 분사하여 연비가 나빠지고 불완전 연소로 인해 검은 연기가 배출될 수 있습니다.
  방치 시: 불필요한 연료 소모, 환경 오염, 촉매 변환기 손상 가능성.
• 시동 지연 또는 시동 불량 (시동이 잘 안 걸려요, 오래 걸려야 시동이 돼요, 시동이 안 돼요)
  발생: 특히 냉간 시동 시 | 심각도: 4/5 (즉시 점검)
  이유: 맵센서가 고장 나면 시동 시 필요한 정확한 연료 분사량을 ECU가 계산하지 못하여 시동이 지연되거나 걸리지 않을 수 있습니다.
  방치 시: 차량 운행 불가, 긴급 상황 발생 시 대처 곤란.

맵센서 고장의 주요 원인

맵센서 고장은 주로 다음과 같은 원인으로 발생합니다.

• 센서 내부 압력 감지 소자 손상: 센서 자체의 물리적 또는 전기적 결함으로 압력 측정 기능이 저하될 수 있습니다.
• 센서 팁 부분에 엔진 오일 유증기 및 카본 찌꺼기 축적 (오염): 특히 디젤 차량에서 엔진 오일 유증기나 카본 찌꺼기가 센서 팁에 쌓여 압력 감지를 방해하는 경우가 흔합니다.
• 전기적 문제 또는 배선 손상: 센서로 이어지는 배선이 손상되거나 커넥터의 접촉 불량, 단선 등으로 인해 정확한 신호 전달이 어려워질 수 있습니다.
• 수명 경과로 인한 자연적인 마모: 모든 부품과 마찬가지로 맵센서도 시간이 지남에 따라 성능이 저하되고 고장이 발생할 수 있습니다.

자가진단: 내 차의 맵센서 이상, 어떻게 확인하나요?

전문 정비소 방문 전, 간단한 자가진단을 통해 맵센서 고장 여부를 가늠해볼 수 있습니다.

• OBD2 스캐너로 고장 코드 확인: P0105, P0106, P0107, P0108, P0109, P0238 등의 맵센서 관련 코드가 감지되는지 확인합니다.
• 맵센서 육안 검사: 센서 팁 부분에 오일, 카본 찌꺼기 등 오염 물질이 심하게 묻어 있는지 확인합니다. 오염이 심하다면 센서 기능에 영향을 줄 수 있습니다.
• 멀티미터 또는 진단기로 맵센서 전압 및 압력 값 측정: 엔진 아이들 시 맵센서 전압이 1.4~1.8VDC 범위를 벗어나거나 (예: P0107은 0.573VDC 이하, P0108은 4.4VDC 이상), 가속 시 압력 변화가 제대로 감지되지 않는다면 이상을 의심할 수 있습니다.

교체 주기, 작업 난이도 및 공임

맵센서는 보통 약 12만~15만km 주행 시 또는 고장 발생 시 교환하는 것이 권장됩니다. 맵센서 교환 작업의 난이도는 'DIY 사례 있음'으로 분류될 정도로 비교적 쉬운 편입니다. 맵센서는 흡기 매니폴드 또는 인터쿨러 파이프에 위치하며, 에어 덕트 탈거 후 비교적 쉽게 접근하여 교체가 가능한 경우가 많습니다. 전문 정비소에서의 공임은 약 5~10만원 수준이며, 작업 시간은 약 0.5~1시간 정도 소요됩니다.

함께 점검하면 좋은 부품과 감별 진단

맵센서 고장과 유사한 증상을 유발하거나, 맵센서 고장으로 인해 영향을 받을 수 있는 부품들이 있습니다. 함께 점검하고 정확히 감별하는 것이 중요합니다.

• 연관 부품:
  • 산소 센서 (O2 센서): 맵센서 고장으로 인한 연료 혼합비 이상이 산소 센서에도 영향을 줄 수 있으므로, 상태 확인 후 함께 점검하는 것이 좋습니다.
  • 스로틀 바디: 스로틀 바디 오염이 맵센서 코드와 유사한 증상(불안정한 공회전, 출력 저하)을 유발할 수 있어 함께 점검하는 것이 좋습니다.
  • 점화 플러그 및 코일: 맵센서 고장으로 인한 엔진 부조 및 실화 증상이 점화 계통 문제와 유사할 수 있습니다.
• 감별 진단:
  • 산소 센서 (O2 센서): OBD2 스캐너로 특정 고장 코드를 확인하고, 각 센서의 라이브 데이터를 비교하여 구분합니다. 산소 센서는 주로 배기가스 관련 코드를 발생시킵니다.
  • 캠축 위치 센서: 캠축 위치 센서 고장 시 P0340, P0341, P0343 등의 코드가 발생하며, 엔진이 간헐적으로 꺼지거나 시동이 걸리지 않는 증상이 두드러집니다.
  • 크랭크축 위치 센서: 크랭크축 위치 센서 고장 시 시동이 아예 걸리지 않거나 주행 중 시동이 꺼지는 증상이 나타날 수 있습니다.

맵센서 구매 시 주의사항

맵센서는 차량 모델 및 연식에 따라 정확한 부품이 달라질 수 있습니다. 순정 OEM 품번 03G906051E와 같은 특정 품번을 확인하셨더라도, 정확한 부품 구매를 위해 반드시 차대번호(VIN)로 해당 부품의 호환성을 확인하시는 것이 가장 중요합니다. 잘못된 부품을 사용하면 정상적인 작동을 기대하기 어려우며, 오히려 다른 문제를 유발할 수 있습니다.
