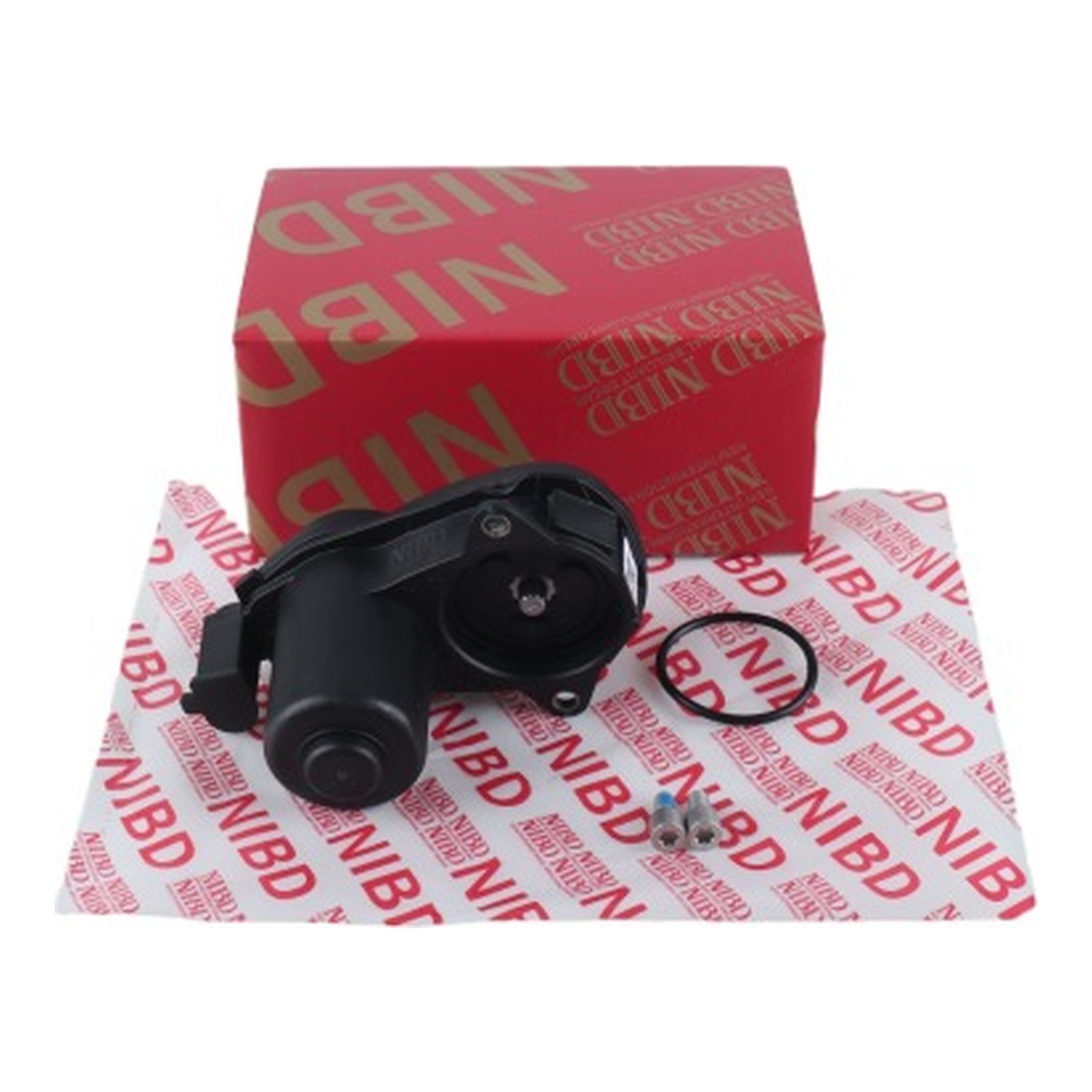

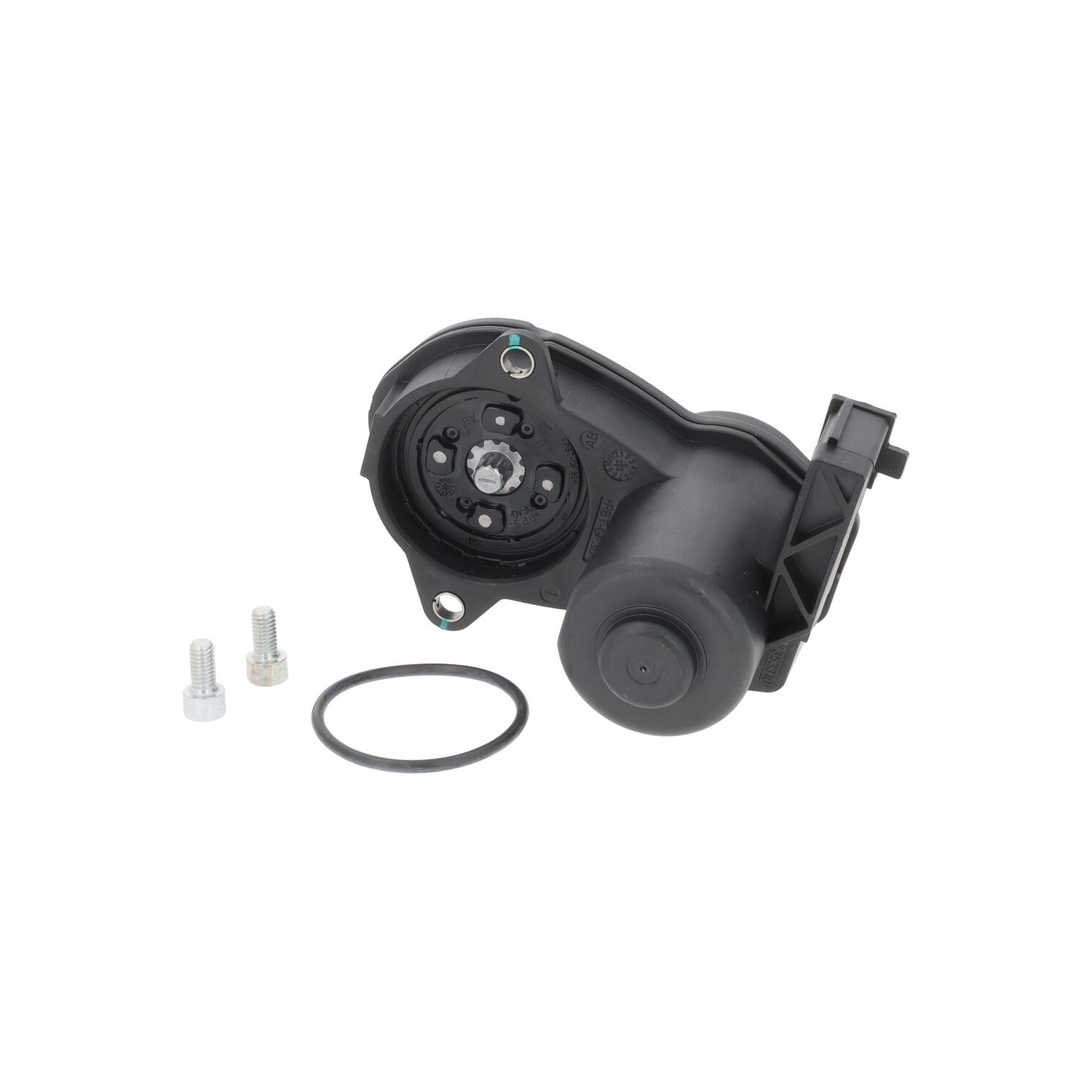

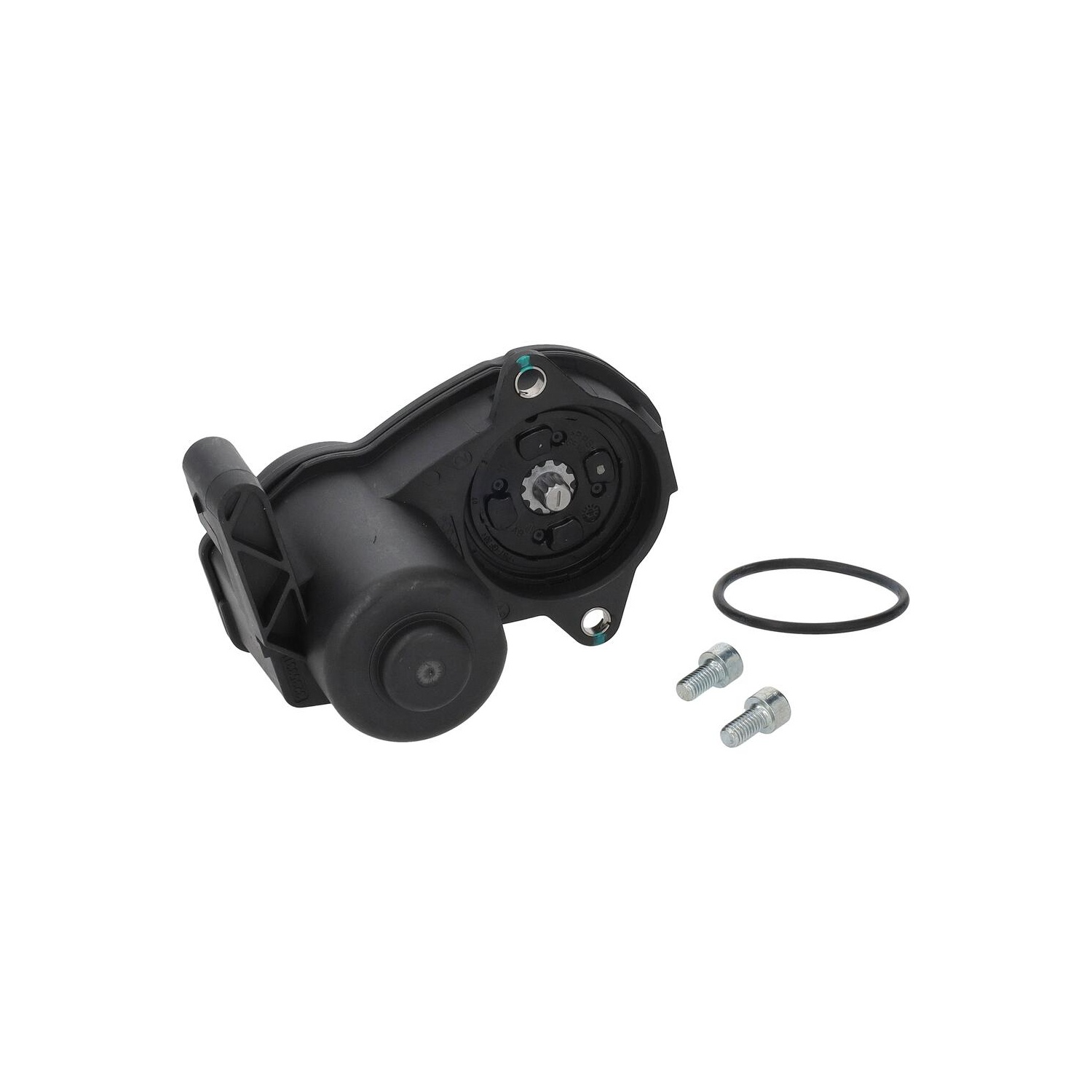

"전자식 파킹 브레이크가 안 풀려요", "주차 브레이크가 안 잠겨요", "차가 경사로에서 밀려요", "EPB 경고등이 들어왔어요" 또는 "파킹 브레이크 걸 때 윙윙 소리가 나요" 등은 벤츠 E220d, GLC220d, E300, E250 등 다양한 모델에서 전자식 파킹 브레이크(EPB) 시스템에 문제가 생겼을 때 차주님들이 가장 흔히 겪는 불편함입니다. 특히 GLC (X253) 모델에서는 주차 브레이크 액츄에이터 고장이 비교적 흔하게 발생하는 것으로 알려져 있습니다. 오늘 이 글에서는 벤츠 파킹 브레이크 모터(액츄에이터), 순정 OEM 품번 0009061004 에 대해 정비사 입장에서 차주님들이 꼭 알아야 할 정보를 쉽게 풀어드리겠습니다.

고장코드 해설: C1110, U0415, B23xx

차량에 문제가 발생했을 때 진단 장비에서 나타나는 고장 코드는 문제의 원인을 파악하는 중요한 단서입니다. 파킹 브레이크 모터 고장과 관련하여 주로 나타나는 고장 코드는 다음과 같습니다.

• C1110 = Parking Brake Actuator Fault (파킹 브레이크 액츄에이터 고장)
  이 코드는 파킹 브레이크 모터 자체의 기계적 또는 전기적 고장을 직접적으로 지시합니다. 진단기에 이 코드가 떴다면 파킹 브레이크 모터의 점검 및 교체를 최우선으로 고려해야 합니다.
• U0415 = ESP Data Error (ESP 데이터 오류)
  이 코드는 EPB 시스템이 다른 제어 모듈, 특히 ESP(차체 자세 제어 장치) 모듈과 통신하는 과정에서 데이터 오류가 발생했음을 의미합니다. 파킹 브레이크 모터 고장으로 인해 EPB 시스템 전체에 영향을 주어 발생할 수 있으며, 관련 시스템 전반의 점검이 필요합니다.
• B23xx = Parking Brake Switch Fault (파킹 브레이크 스위치 고장)
  이 코드는 주차 브레이크 스위치 자체의 문제일 가능성을 나타냅니다. 모터 고장과 증상이 비슷할 수 있으므로, 감별 진단 시 스위치 작동 여부를 확인해야 합니다.

파킹 브레이크 모터, 어떤 역할을 할까요?

파킹 브레이크 모터는 전자식 주차 브레이크 시스템에서 브레이크를 체결하고 해제하는 핵심적인 역할을 담당합니다. 이 부품은 운전자가 버튼 하나로 차량을 안전하게 고정하거나 해제할 수 있도록 해주는 핵심 부품입니다. 특히 경사로 주차 시 차량이 밀리는 것을 방지하고, 정차 시 차량을 안정적으로 유지하는 데 필수적인 기능을 수행합니다. 이 모터가 없다면 수동식 주차 브레이크처럼 레버를 당겨야 하는 불편함이 따르며, 전자식 시스템의 편리함과 안전성은 기대할 수 없습니다.

내 차에 나타나는 파킹 브레이크 모터 고장 증상

파킹 브레이크 모터에 이상이 생기면 다양한 증상이 나타날 수 있으며, 안전과 직결되므로 즉각적인 조치가 필요합니다.

1. 주차 브레이크 작동 불량

• 고객 표현: "전자식 파킹 브레이크가 안 풀려요", "주차 브레이크가 안 잠겨요", "차가 경사로에서 밀려요"
• 발생 시점: 주로 주차 브레이크를 작동하거나 해제할 때, 또는 경사로 주차 시
• 심각도: 4/5 (즉시 점검 필요)
• 방치 시: 차량 운행이 불가능해지거나, 경사로에서 차량이 밀려 심각한 사고로 이어질 수 있습니다.
• 이유: 파킹 브레이크 모터가 고장 나면 브레이크를 체결하거나 해제할 수 없기 때문입니다.

2. 주차 브레이크 경고등 점등

• 고객 표현: "EPB 경고등이 들어왔어요", "파킹 브레이크 경고등이 계속 떠요", "계기판에 'Electric Parking Brake Error' 메시지가 떠요"
• 발생 시점: 시동을 걸 때, 또는 주행 중 갑자기
• 심각도: 3/5 (빠른 점검 권장)
• 방치 시: 주차 브레이크 시스템의 오작동으로 인해 안전 문제가 발생할 수 있으며, 장기적으로는 다른 관련 부품의 손상으로 이어질 수 있습니다.
• 이유: 파킹 브레이크 모터의 고장은 EPB 시스템 오류의 가장 흔한 원인 중 하나이며, 시스템이 이상을 감지하면 경고등을 점등하여 운전자에게 알립니다.

3. 주차 브레이크 작동 시 소음

• 고객 표현: "파킹 브레이크 걸 때 윙윙 소리가 나요", "주차 브레이크 풀 때 드르륵 소리가 나요", "파킹 브레이크에서 삐걱거리는 소리가 나요"
• 발생 시점: 주차 브레이크를 걸거나 풀 때
• 심각도: 2/5 (빠른 점검 권장)
• 방치 시: 모터 내부 부품의 마모나 손상이 심화되어 결국 주차 브레이크 작동 불능으로 이어질 수 있습니다.
• 이유: 파킹 브레이크 모터 내부 기어의 마모나 손상, 또는 전기적 문제로 인해 비정상적인 소음이 발생할 수 있습니다.

파킹 브레이크 모터, 왜 고장 날까요?

파킹 브레이크 모터는 여러 가지 원인으로 인해 고장이 발생할 수 있습니다. 주요 원인은 다음과 같습니다.

• 모터 내부 기어 마모 또는 손상: 벤츠 E220d, GLC220d, E300 등 해당 차량에서 흔하게 발생하는 고장 원인 중 하나입니다. 반복적인 작동으로 인해 모터 내부의 플라스틱 또는 금속 기어가 마모되거나 파손될 수 있습니다.
• 모터 소손 또는 고착: 역시 해당 차량에서 흔하게 발견되는 문제입니다. 모터 자체의 전기적인 문제로 인해 권선이 소손되거나, 내부 부품의 고착으로 인해 모터가 움직이지 못하게 되어 작동이 멈출 수 있습니다.
• EPB 제어 모듈 오류 또는 소프트웨어 문제: 모터 자체의 물리적 문제가 아니라 EPB 시스템을 제어하는 모듈에 오류가 발생하거나 소프트웨어적인 결함이 있을 때도 모터 고장과 유사한 증상이 나타날 수 있습니다.
• 배선 또는 커넥터 불량: 파킹 브레이크 모터로 전력을 공급하거나 신호를 전달하는 배선이나 커넥터에 단선, 부식, 접촉 불량 등의 문제가 생겨도 모터의 정상적인 작동을 방해할 수 있습니다.

자가진단 및 점검, 언제 받아야 할까요?

위에 언급된 증상들이 나타난다면, 아래 자가진단 항목을 통해 차량의 상태를 확인하고 전문가의 점검을 받는 것이 중요합니다.

• 주차 브레이크 작동 시 소리 확인: 주차 브레이크를 걸거나 풀 때 평소와 다른 비정상적인 '윙윙', '드르륵', '삐걱거리는' 소음이 발생한다면 점검이 필요합니다.
• 계기판 경고등 확인: 시동 시 또는 주행 중 'EPB 경고등'이나 'Electric Parking Brake Error' 메시지가 계기판에 점등된다면 즉시 점검을 받아야 합니다.
• 주차 브레이크 작동 여부 확인: 주차 브레이크가 제대로 체결되지 않거나, 반대로 해제되지 않아 차량 운행에 어려움이 있다면 전문 정비소를 방문해야 합니다.

이러한 증상 중 하나라도 나타난다면, 안전을 위해 즉시 전문 정비소에서 진단 장비를 통한 정확한 점검을 받으시길 강력히 권장합니다.

교체 주기, 공임 및 작업 난이도

파킹 브레이크 모터는 정해진 교체 주기가 있는 소모품이 아니라, 고장이 발생했을 때 교환하는 부품입니다.

• 작업 난이도: '보통 정비소에서 작업'할 수 있는 수준입니다. 하지만 단순히 부품을 교체하는 것을 넘어, 진단 장비를 이용한 서비스 모드(워크샵 모드) 진입 및 초기화 작업이 필수적입니다. 특히 브레이크 패드 교체 시 진단 장비를 통해 파킹 브레이크 모터를 후퇴시켜야 모터 손상을 방지할 수 있으므로, 전문 지식과 전용 장비가 요구됩니다. 일반 자가 정비로는 불가능하며, 반드시 전문 정비사의 도움을 받아야 합니다.
• 공임: 파킹 브레이크 모터(액츄에이터) 1개 교환 기준으로 약 15만원에서 25만원 정도의 공임이 발생하며, 작업 시간은 약 1.5시간에서 2.5시간 정도 소요됩니다. (부품 가격은 별도)

함께 점검하고 감별 진단해야 할 부품들

파킹 브레이크 모터 고장과 유사한 증상을 보이거나, 모터 교체 시 함께 점검 및 교환을 고려해야 할 부품들이 있습니다.

연관 부품

• 리어 브레이크 패드 (권장): 파킹 브레이크 모터 교환 시 함께 점검하고 필요하다면 교환하는 것을 권장합니다.
• 리어 브레이크 디스크 (상태 확인 후): 브레이크 패드 마모가 심하거나 디스크 변형이 있을 경우 함께 교환하는 것이 좋습니다.
• EPB 제어 모듈 (상태 확인 후): 모터 고장과 함께 제어 모듈 자체의 오류가 발생할 수 있으므로, 진단 장비를 통해 상태를 확인해야 합니다.
• 휠 스피드 센서 (상태 확인 후): EPB 시스템과 연동되어 오작동의 원인이 될 수 있으므로, 점검 시 함께 확인하는 것이 좋습니다.

감별 진단

정확한 고장 원인을 파악하기 위해서는 다음과 같은 부품들과의 감별 진단이 필요합니다.

• EPB 제어 모듈: 진단 장비를 통해 EPB 제어 모듈 자체의 고장 코드 및 라이브 데이터를 확인하여 모터 고장과 구별할 수 있습니다.
• 주차 브레이크 스위치: 스위치 자체의 작동 여부를 확인하거나 진단 장비를 통해 스위치 관련 고장 코드를 확인하여 모터 고장과 감별할 수 있습니다.
• 브레이크 캘리퍼 고착: 캘리퍼의 육안 검사 및 수동 작동 테스트를 통해 피스톤 고착 여부를 확인할 수 있습니다. 모터는 정상인데 캘리퍼가 고착되어 브레이크가 풀리지 않는 경우도 있습니다.

부품 구매 시 주의사항

파킹 브레이크 모터는 차량의 리어(후륜) 좌/우측에 각각 장착되므로, 교체가 필요한 정확한 위치(좌측 또는 우측)를 확인해야 합니다. 또한, 정확한 부품 확인을 위해서는 차량의 VIN(차대번호) 조회가 필수적입니다. 동일 모델이라도 생산 연도나 옵션, 적용 지역에 따라 부품의 사양이 다를 수 있으므로, 반드시 차대번호를 통해 차량에 맞는 순정 OEM 품번 0009061004 또는 그에 상응하는 정확한 부품을 확인 후 구매하시길 바랍니다. 잘못된 부품을 구매하면 장착 자체가 불가능하거나, 장착하더라도 오작동을 일으킬 수 있습니다.
