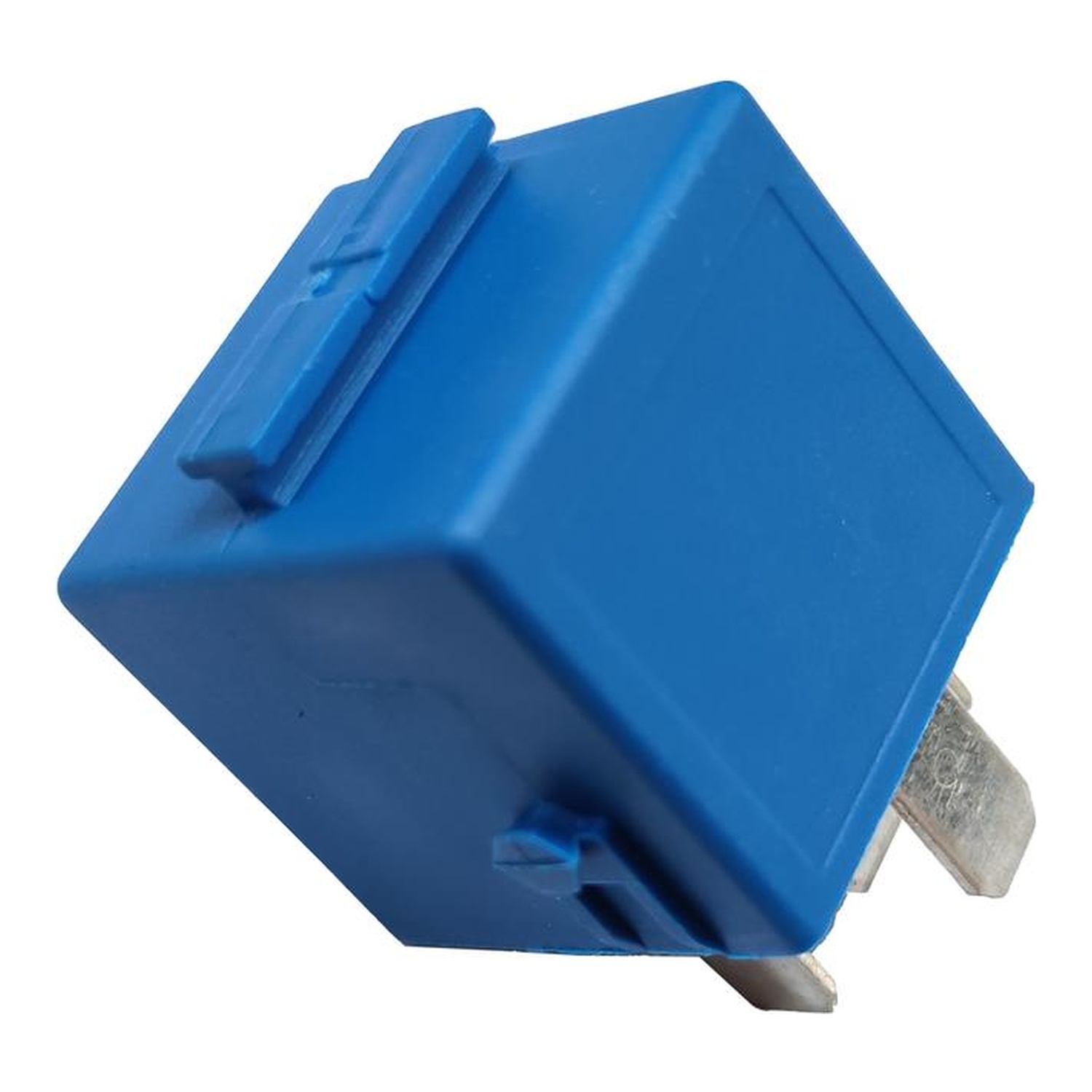

“시동이 안 걸려요”, “창문이 안 움직여요”, “엔진 온도가 너무 높아요” 롤스로이스 고스트 V12 또는 레이스 V12 오너분들께서 이런 불편을 겪으신다면, 오늘 설명드릴 릴레이 고장을 의심해 볼 수 있습니다. 릴레이는 차량의 다양한 전기 회로를 열고 닫아 전기 부품의 작동을 제어하는 핵심 스위치입니다. 롤스로이스 고스트(RR4)는 BMW F01 7시리즈 플랫폼과 N74 V12 엔진을 공유하는 만큼, 오늘 다룰 순정 OEM 품번 61368364581 릴레이와 같은 핵심 부품도 여러 모델에 공통으로 사용됩니다.

고장코드 진단: P0685, P0230, P0615

진단기를 통해 다음과 같은 고장코드가 확인되었다면, 릴레이 문제를 강력히 의심해야 합니다.


• P0685: ECM/PCM 전원 릴레이 제어 회로 단선 – 엔진 제어 모듈(ECM/PCM) 전원 릴레이 회로 단선. ECM/PCM으로의 전원 공급 문제로 시동 불량 등 심각한 증상을 의심해야 합니다.

• P0230: 연료 펌프 1차 회로 고장 – 연료 펌프 1차 회로 문제. 연료 공급에 영향을 미쳐 시동 불량이나 엔진 부조를 일으킬 수 있습니다.

• P0615: 스타터 릴레이 회로 고장 – 스타터(시동 모터) 릴레이 회로 이상. 시동 모터가 작동하지 않아 시동이 걸리지 않는 주된 원인이 됩니다.

롤스로이스 릴레이, 어떤 역할을 할까요?

릴레이는 차량의 전기 회로에서 전기가 흐르는 통로를 열고 닫는 스위치 역할을 합니다. 작은 전류로 큰 전류를 제어하여 시동 모터, 연료 펌프, 냉각 팬, 파워 윈도우, 헤드라이트 등 다양한 고전력 전기 부품의 작동을 안정적으로 제어합니다. 릴레이 고장 시 해당 부품으로의 전원 공급이 차단되거나 불안정해져 문제가 발생합니다.

롤스로이스 릴레이 고장 시 나타나는 주요 증상들


• 시동 불량 또는 지연: “시동이 안 걸려요, 시동이 늦게 걸려요, 스타트 모터가 안 돌아요” (심각도 4/5, 즉시 점검). 시동 릴레이 또는 연료 펌프 릴레이 고장 시 전원 공급 차단. 방치 시 차량 운행 불가능, 배터리 방전 등 추가 문제 발생.

• 특정 전기 장치 작동 불량: “창문이 안 움직여요, 헤드라이트가 안 켜져요, 와이퍼가 작동 안 해요” (심각도 3/5, 빠른 점검 권장). 각 전기 장치 릴레이 고장 시 해당 장치 작동 불가. 방치 시 해당 장치 사용 불가, 야간 운전 안전 문제 발생.

• 엔진 과열 또는 냉각 팬 미작동: “엔진 온도가 너무 높아요, 냉각 팬이 안 돌아요, 본네트에서 연기가 나요” (심각도 5/5, 즉시 정지). 냉각 팬 릴레이 또는 보조 워터 펌프 릴레이 고장 시 냉각 시스템 문제로 엔진 과열 유발. 방치 시 엔진 손상, 화재 등 심각한 문제 발생.

• 에어 서스펜션 주저앉음: “차가 한쪽으로 기울었어요, 서스펜션이 주저앉았어요, 승차감이 딱딱해요” (심각도 4/5, 빠른 점검 권장). 에어 서스펜션 컴프레서 릴레이 고장 시 컴프레서 작동 불가로 시스템 문제 발생. 방치 시 타이어 편마모, 서스펜션 부품 손상 등 추가 문제 발생.

롤스로이스 릴레이, 왜 고장날까요?

릴레이는 소모성 부품으로 다음과 같은 원인으로 고장 날 수 있습니다.


• 릴레이 내부 접점 마모 또는 소손

• 릴레이 코일 단선 또는 단락

• 과도한 전류 또는 전압으로 인한 손상

• 수분 유입 또는 부식

자가진단으로 릴레이 고장 의심해보기

전문 장비 없이 릴레이 고장을 의심해 볼 수 있는 방법입니다.


• 퓨즈박스 내 릴레이 위치 확인 및 육안 검사: 릴레이 하우징 손상, 탄 흔적, 부식 여부 확인.

• 릴레이 스위칭 소리 확인: 작동 시 '딸깍' 소리 여부 확인. 소리가 나지 않거나 비정상적인 소리 시 고장 의심.

• 멀티미터를 이용한 릴레이 저항 및 전압 측정: 전문 지식 필요. 측정값이 제조사 규격과 다를 시 고장 진단.

교체 주기, 작업 난이도 및 공임 안내

릴레이는 고장 시 교환하는 것이 원칙입니다.


• 작업 난이도: 보통 정비소에서 작업. 릴레이 위치가 다양하고, 특정 릴레이 식별을 위해 회로도 확인 및 진단 장비가 필요할 수 있습니다.

• 공임:

  • 일반 릴레이 교환 (퓨즈박스 내): 약 5~10만원 (약 0.5~1시간)

  • 특정 시스템 릴레이 교환 (예: 연료 펌프, 에어 서스펜션 컴프레서): 약 10~20만원 (약 1~2시간)



함께 점검해야 할 부품과 감별 진단

릴레이 고장과 유사한 증상을 보이는 다른 부품들이 있으므로, 정확한 진단을 위해 함께 점검하거나 감별 진단이 필요합니다.


• 연관 부품:

  • 퓨즈: 릴레이 고장과 유사 증상, 릴레이 고장의 원인이 될 수도 있습니다.

  • 배터리: 전기 시스템 문제의 근본 원인, 릴레이 고장 증상과 혼동될 수 있습니다.

  • 해당 전기 장치: 릴레이 고장으로 인해 해당 장치(연료 펌프, 스타트 모터, 냉각 팬 등)가 손상될 수도 있습니다.



• 감별 진단:

  • 퓨즈: 끊어지면 육안 확인 가능. 릴레이는 내부 고장 시 외관 정상. 퓨즈는 보호 장치, 릴레이는 스위치.

  • 배터리: 방전 시 전체 전기 시스템 영향. 릴레이 고장은 특정 장치에만 영향. 배터리 전압 측정으로 확인.

  • 해당 전기 장치 자체 고장: 릴레이 교체 후에도 증상 지속, 릴레이 작동음은 들리는데 장치 작동 안 할 경우.



정확한 부품 선택을 위한 중요 정보

롤스로이스 차량은 다양한 릴레이를 사용하며, 연식 및 옵션에 따라 부품이 다를 수 있습니다. 따라서 정확한 릴레이 부품 번호 확인을 위해서는 반드시 차량의 VIN(차대번호) 조회가 권장됩니다. 순정 OEM 품번 61368364581 릴레이는 롤스로이스 고스트 V12, 레이스 V12 등 여러 모델의 핵심 전기 시스템에 사용되는 부품이므로, 구매 시에는 반드시 차대번호를 통해 호환 여부를 확인하시기 바랍니다. 잘못된 부품 사용은 추가적인 문제를 야기할 수 있습니다.
