엔진 경고등이 떴다면? MAP 센서 고장 코드 해설

포드 머스탱 2.3 EcoBoost, 몬데오 2.0 EcoBoost 차량에서 엔진 경고등이 점등되었다면 MAP 센서 관련 문제일 수 있습니다. 주요 고장 코드는 다음과 같습니다.

• P0105: 맵/대기압 센서 회로 이상 (센서 회로 전반의 이상)
• P0106: 맵/대기압 센서 회로 범위/성능 문제 (측정값 정상 범위 이탈 또는 일관성 없음)
• P0107: 맵/대기압 센서 회로 낮은 입력 (ECU로 전달되는 압력 신호가 너무 낮음)
• P0108: MAP 압력 센서 회로 높은 입력 (ECU로 전달되는 압력 신호가 너무 높음)
• P0109: 맵/대기압 센서 회로 간헐적 이상 (센서 신호 불안정 또는 단속적 이상)
• P0068: 맵/MAF - 스로틀 위치 상관관계 (MAP/MAF 센서와 스로틀 위치 센서 신호 불일치)
• P0069: 흡기 매니폴드 절대 압력 - 대기압 상관관계 (흡기 매니폴드 압력과 대기압 센서 신호 불일치)

이러한 코드는 MAP 센서 고장, 배선 문제, 흡기 누설 등을 의심하게 합니다. 정확한 진단을 위해 스캐너 실시간 데이터 확인이 필수입니다.

MAP 센서, 과연 어떤 역할을 할까?

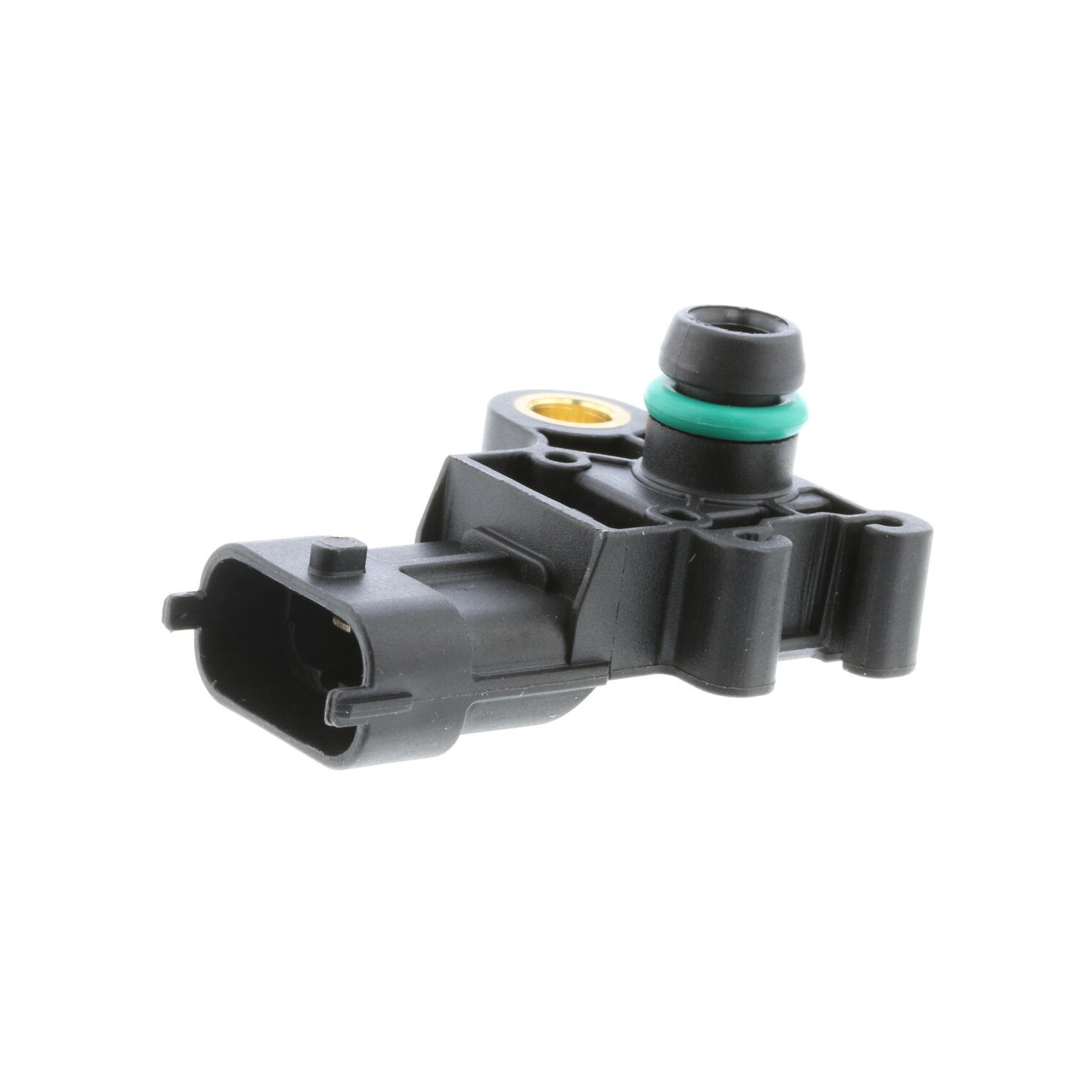

MAP 센서는 엔진으로 유입되는 공기의 절대 압력을 측정, ECU에 전달하여 연료 분사량과 점화 시기를 조절해 엔진 효율을 돕는 핵심 부품입니다. 포드 머스탱 2.3 EcoBoost, 몬데오 2.0 EcoBoost 등 에코부스트 엔진 차량에서 특히 중요합니다.

2015년식 이후 포드 머스탱 2.3 EcoBoost는 MAP 센서 외 터보차저 부스트 압력 센서(TIP 센서)도 사용하며, 두 센서 모두 흡기 압력 정보를 제공합니다. 일부 튜닝 차량은 순정 MAP 센서 측정 범위를 초과하는 부스트 압력을 위해 4 Bar MAP 센서 등으로 교체하기도 합니다. 순정 OEM 부품 번호 1762251은 이러한 포드 에코부스트 차량에 사용되는 대표적인 MAP 센서 품번입니다.

놓치지 말아야 할 MAP 센서 고장 증상들

MAP 센서 고장 시 다양한 이상 증상이 나타나며, 조기 인지와 점검이 중요합니다.

• 엔진 경고등 점등: 주행 중/시동 시 발생. 심각도 2/5 (빠른 점검 권장). ECU가 비정상 신호를 감지해 경고등 점등. 방치 시 다른 부품 손상 가능.
• 출력 저하 및 가속 불량: 가속 시/언덕 주행 시 발생. 심각도 3/5 (빠른 점검 권장). MAP 센서 정보 오류로 ECU가 연료/점화 조절 못 해 출력 저하. 운전 불편, 연료 소모 증가, 장기적 엔진 부하 초래.
• 공회전 불안정 및 시동 꺼짐: 정차 중/저속 주행 중 발생. 심각도 4/5 (즉시 점검). MAP 센서 오작동으로 공기-연료 혼합비 불안정. 주행 중 시동 꺼짐은 안전에 심각한 위협.
• 연비 급격한 감소: 항상 발생. 심각도 2/5 (빠른 점검 권장). MAP 센서 정보 오류로 ECU가 연료 과도 분사. 지속적인 연료 낭비는 유지보수 비용 증가.

MAP 센서, 왜 고장 날까? 주요 원인 분석

MAP 센서 고장의 주요 원인은 다음과 같습니다.

• 내부 손상/노후화: 시간 경과에 따른 센서 내부 회로 손상 및 정밀도 저하.
• 이물질 오염: 흡기 매니폴드 내 오일 증기, 카본 찌꺼기 등으로 센서 감지부 오염.
• 흡기 시스템 누설: 흡기 호스 균열, 연결부 불량 등으로 센서가 실제와 다른 압력 측정.
• 전기 배선 문제: 센서-ECU 연결 배선 단선, 단락, 접촉 불량으로 신호 수신 불량.

자가 진단으로 MAP 센서 이상 징후 확인하기

전문 정비소 방문 전, 간단한 자가 진단으로 MAP 센서 이상을 파악할 수 있습니다.

• 육안 검사: 센서 본체 손상, 커넥터 느슨함/부식, 배선 손상, 흡기 호스 균열/이완 확인.
• MAP 센서 클리닝: 센서에 이물질이 많을 경우, 클리너로 조심스럽게 청소 후 증상 개선 확인.
• OBD-II 스캐너 진단: P0105~P0109, P0068, P0069 등 MAP 센서 관련 고장 코드 감지 시 문제 가능성 높음.

자가 진단은 초기 문제 파악에 유용하나, 정확한 진단과 수리는 전문 정비소의 점검이 필수입니다.

MAP 센서 교체 시기, 공임 및 작업 난이도

MAP 센서는 고장 시 교환하는 부품이며, 고장 발생 시 즉시 교체하는 것이 좋습니다.

• 작업 난이도: 흡기 매니폴드 또는 차지 파이프에 위치하여 접근성이 용이합니다. 숙련자 DIY 가능하나, 정확한 진단 및 교체 후 스캐너를 통한 코드 소거가 필요할 수 있으므로 전문 정비소 이용이 안전합니다.
• 예상 공임:
  • MAP 센서 교환 (흡기 매니폴드): 약 5~10만원 (0.5~1시간)
  • 터보차저 부스트 압력 센서 교환 (차지 파이프): 약 5~15만원 (0.5~1.5시간)
  공임은 정비소마다 다르며, 연관 작업 시 추가 비용이 발생할 수 있습니다.

MAP 센서와 함께 점검할 부품 및 감별 진단

MAP 센서 고장과 유사 증상을 유발하거나, 교체 시 함께 점검하면 좋은 부품들이 있습니다.

함께 점검할 연관 부품:

• 흡기 매니폴드 가스켓: MAP 센서 탈거 시 손상 가능, 흡기 누설 방지를 위해 함께 교체 권장.
• 스로틀 바디: 공기량 조절 영향, 오염 시 공회전 불안정 등 유사 증상 유발 가능.
• 산소 센서: 공연비 조절 관여, 고장 시 엔진 경고등, 연비 저하 등 유사 증상 유발.
• 연료 압력 센서: 일부 증상 유사, 에코부스트 모델 저압 연료 압력 센서 문제 보고 사례 있음. 스캐너 실시간 데이터로 감별 필요.

감별 진단이 필요한 부품:

• MAF 센서: 흡기 압력 측정 MAP 센서와 달리 공기량 직접 측정. 포드 머스탱 2.3 EcoBoost는 MAF 대신 MAP 센서 사용.
• 연료 압력 센서: 연료 시스템 압력 측정 부품. 스캐너 실시간 데이터로 MAP 센서와 구분 가능.
• 점화 코일/점화 플러그: 주로 특정 실린더 실화 코드를 동반. MAP 센서 문제는 전반적 엔진 성능 저하와 관련 깊음.

정확한 진단과 부품 선택, 이것만은 꼭 기억하세요

'체크 엔진' 경고등이나 차량 성능 저하 시, 즉시 전문 정비소를 방문하여 정확한 진단을 받으세요. 방치 시 더 큰 고장으로 이어질 수 있습니다. 부품 교체 시에는 순정 또는 OEM 규격에 맞는 신뢰할 수 있는 제품을 선택하고, 정확한 부품 확인을 위해 차량의 VIN(차대번호) 조회를 권장합니다. MAP 센서는 좌우전후 구분이 없는 부품입니다.
