벤츠 시트 컨트롤 모듈 고장, 이런 증상 겪고 계신가요?

“시트가 앞뒤로 안 움직여요”, “등받이가 조절이 안 돼요”, “메모리 시트가 저장이 안 돼요”, “열선 시트가 안 따뜻해요” 등 벤츠 오너분들이 시트 관련 기능 이상으로 자주 호소하는 증상들입니다. 이처럼 시트의 전동 조절, 메모리 기능, 열선/통풍 기능 등 다양한 시트 관련 전기 기능에 문제가 발생했다면, 시트 컨트롤 모듈의 고장을 의심해볼 수 있습니다. 벤츠 E240, E320, E200 Komp, C200 Komp 등 여러 벤츠 모델에서 흔히 발생하는 고장이며, 특히 C209 CLK320 차량의 시트 컨트롤 모듈은 운전석 및 조수석 시트 하단에 위치하며 좌우 구분이 있으므로 정확한 진단이 중요합니다.

고장코드 U1137: 벤츠 시트 컨트롤 모듈의 경고등

U1137: 도어 컨트롤 모듈 프론트 통신 오류

진단기에 이 코드가 떴을 때는 시트 컨트롤 모듈과 도어 컨트롤 모듈 간의 통신에 문제가 있음을 의심해야 합니다. 이는 시트 컨트롤 모듈 자체의 내부 회로 손상 또는 부품 노후화로 인한 문제일 수도 있고, 관련 배선 문제일 수도 있습니다. 정비 시에는 단순히 코드를 지우는 것뿐만 아니라, 통신 라인과 모듈의 실제 작동 상태를 면밀히 점검해야 합니다.

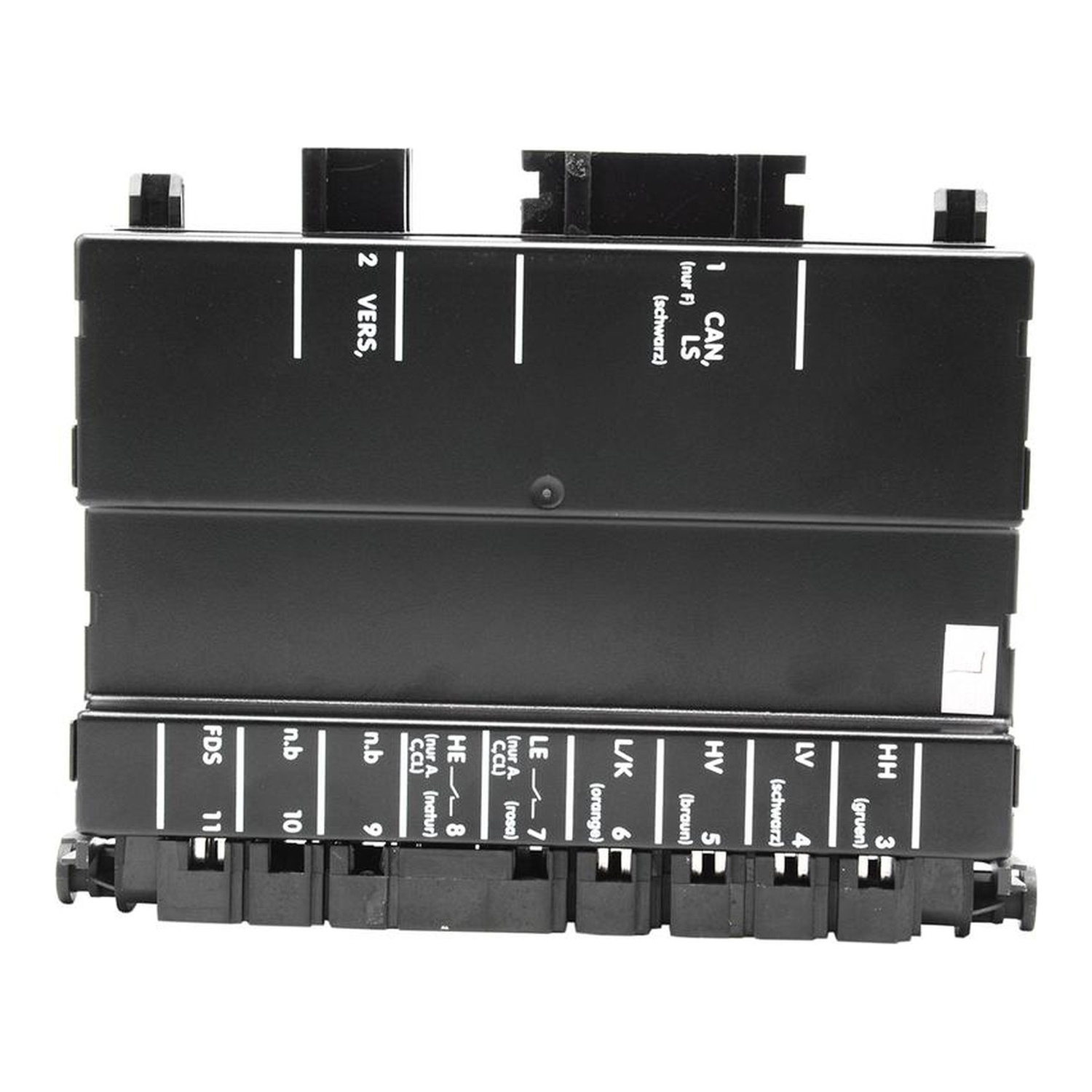

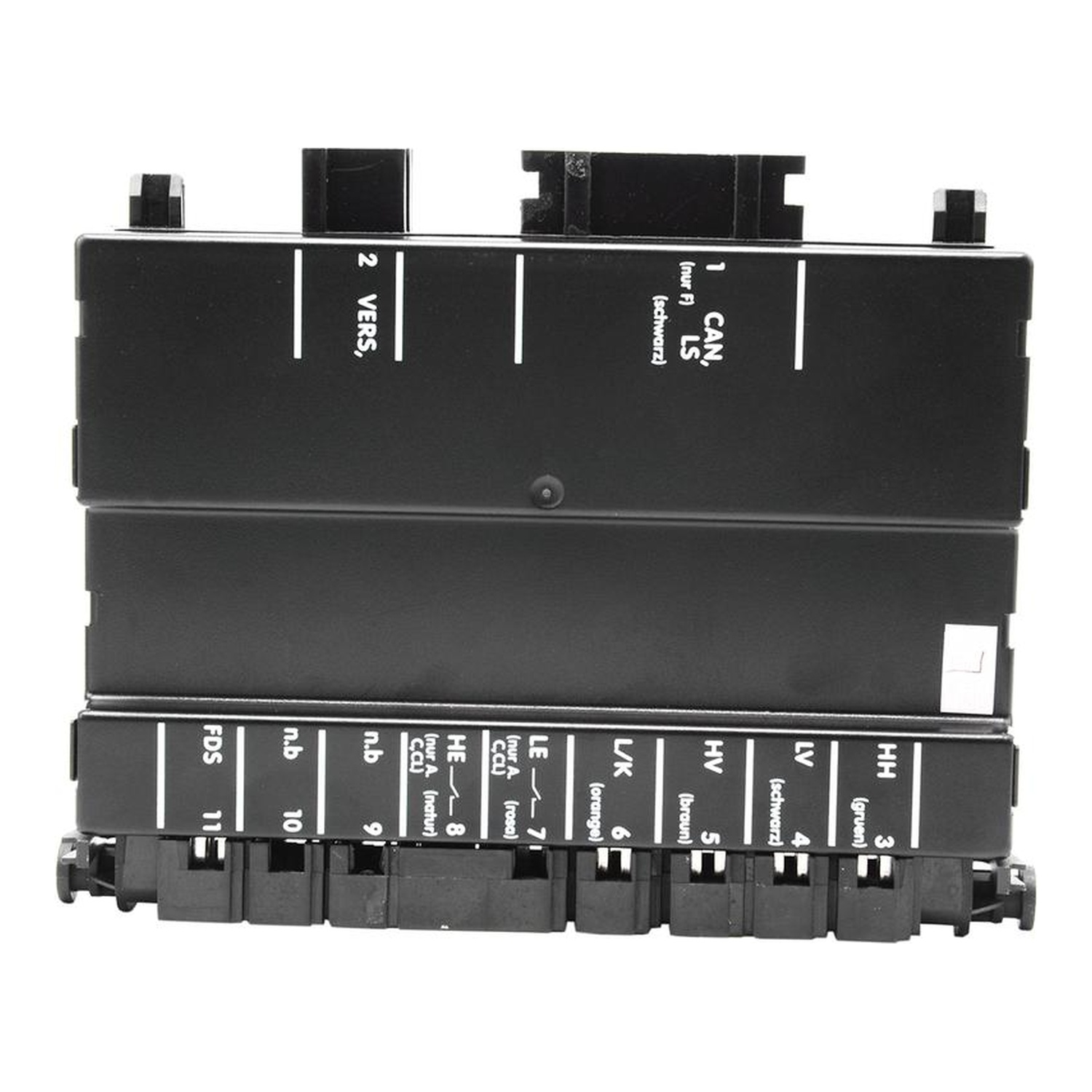

벤츠 시트 컨트롤 모듈, 어떤 역할을 할까요?

시트 컨트롤 모듈은 시트의 전동 조절, 메모리 기능, 열선/통풍 기능 등 다양한 시트 관련 전기 기능을 제어하는 핵심 전자 제어 장치입니다. 운전석 및 조수석 시트 하단에 위치하며, 좌우 구분이 있습니다. 오늘 다룰 부품은 순정 OEM 품번 2118200126 로도 확인하실 수 있는 바로 그 시트 컨트롤 모듈입니다. 이 모듈은 시트의 편의 기능과 직결되어 있어, 고장 시 운전의 쾌적함은 물론 안전에도 영향을 미칠 수 있습니다. 참고로, 일부 시트 컨트롤 모듈은 교체 후 ECM 프로그래밍/리플래시가 필요할 수 있으며, 이는 전문적인 장비와 지식을 요구하는 작업입니다.

시트 컨트롤 모듈 고장, 어떤 증상이 나타날까요?

• 시트 작동 불량

  고객 표현: “시트가 앞뒤로 안 움직여요”, “등받이가 조절이 안 돼요”, “시트가 한쪽으로만 움직여요”

  발생 시기: 항상, 시트 조절 시

  심각도: 4/5 (즉시점검)

  방치 시: 시트 컨트롤 모듈이 고장 나면 시트 모터로의 전원 공급이나 제어 신호에 문제가 생겨 시트가 움직이지 않거나 오작동할 수 있습니다. 운전 자세를 제대로 잡을 수 없어 안전 운행에 지장을 줄 수 있으므로 즉시 점검이 필요합니다.

• 메모리 시트 기능 작동 불량

  고객 표현: “메모리 시트가 저장이 안 돼요”, “메모리 시트 불러오기가 안 돼요”, “시동 걸면 시트 위치가 바뀌어 있어요”

  발생 시기: 항상, 메모리 시트 버튼 사용 시

  심각도: 3/5 (빠른점검 권장)

  방치 시: 시트 컨트롤 모듈은 메모리 시트의 위치 정보를 저장하고 불러오는 역할을 합니다. 모듈 고장 시 이 기능이 작동하지 않아 매번 수동으로 시트 위치를 조절해야 하는 불편함이 있습니다.

• 열선 시트 작동 불량

  고객 표현: “열선 시트가 안 따뜻해요”, “열선 시트가 한쪽만 나와요”, “열선 시트 스위치를 눌러도 불이 안 들어와요”

  발생 시기: 겨울철, 열선 시트 작동 시

  심각도: 2/5 (경과관찰 가능)

  방치 시: 시트 컨트롤 모듈은 열선 시트의 전원 공급 및 온도 제어를 담당합니다. 모듈 고장 시 열선 시트가 제대로 작동하지 않아 겨울철 운전 시 쾌적함이 저하됩니다.

• 배터리 방전

  고객 표현: “주차 후 배터리가 자꾸 방전돼요”, “블랙박스도 없는데 방전이 잦아요”

  발생 시기: 주차 후 일정 시간 경과 시

  심각도: 5/5 (즉시점검)

  방치 시: 일부 W209 시트 컨트롤 모듈은 고장 시 높은 전류를 소모하여 배터리 방전을 유발할 수 있습니다. 차량 운행이 불가능해지며, 다른 전장 부품에도 악영향을 줄 수 있으므로 즉시 점검해야 합니다.

시트 컨트롤 모듈 고장의 흔한 원인들

벤츠 시트 컨트롤 모듈은 다양한 원인으로 고장 날 수 있습니다. 가장 흔한 원인으로는 내부 회로 손상 또는 부품 노후화가 있으며, 이는 해당 차량 모델에서 자주 보고되는 현상입니다. 또한, 시트 하단에 위치하는 특성상 습기 또는 침수로 인한 부식이 발생할 수 있으며, 전기적 과부하 또는 단락 역시 모듈 고장의 주요 원인이 됩니다. 이러한 문제들은 시트의 정상적인 작동을 방해하고 불편함을 초래합니다.

내 차 시트 컨트롤 모듈, 자가진단 해볼 수 있을까요?

전문적인 진단 장비 없이도 간단하게 시트 컨트롤 모듈의 이상 여부를 확인해볼 수 있는 방법이 있습니다.

• 시트 조절 스위치 리셋: 시트 조절 스위치(앞/뒤)를 5~10초간 길게 눌러보세요. 만약 이 동작 후에도 시트가 움직이지 않거나 증상이 개선되지 않는다면 모듈 고장을 의심할 수 있습니다.

• 퓨즈 박스 점검: 차량의 퓨즈 박스에서 시트 관련 퓨즈를 확인해보세요. 퓨즈가 끊어져 있다면 교체 후 증상이 개선되는지 확인합니다.

• 시트 하단 배선 육안 확인: 시트 하단의 배선이 끊어져 있거나 커넥터가 제대로 빠져 있는지 육안으로 확인해볼 수 있습니다. 손상된 배선이나 빠진 커넥터가 있다면 연결 상태를 점검하거나 교체가 필요할 수 있습니다.

교체 시기와 공임, 그리고 작업 난이도

시트 컨트롤 모듈은 고장 시 교환하는 부품입니다. 작업 난이도는 ‘보통’ 수준으로, 일반적인 정비소에서 작업이 가능합니다. 교환 작업 시에는 시트 탈거 및 배선 작업이 필요하며, 경우에 따라서는 교체 후 코딩이 필요할 수 있습니다. 시트 컨트롤 모듈 교환(운전석 또는 조수석)에 드는 공임은 약 15~25만원 선이며, 작업 시간은 약 1.5~3시간 정도 소요됩니다. 정확한 공임은 정비소마다 차이가 있을 수 있으니 방문 전 확인하는 것이 좋습니다.

함께 점검해야 할 부품과 감별 진단

시트 컨트롤 모듈 고장과 유사한 증상을 보이는 다른 부품들도 있으므로, 정확한 진단을 위해 함께 점검하는 것이 중요합니다.

• 퓨즈 (필수): 시트 관련 기능 불량 시 가장 먼저 확인해야 할 부품입니다. 퓨즈가 끊어졌는지 점검하고 필요 시 교체합니다.

• 시트 모터 (상태 확인 후): 시트 컨트롤 모듈 고장과 유사한 증상을 보일 수 있습니다. 진단기를 통해 시트 컨트롤 모듈과 시트 모터 각각의 작동 여부를 확인해야 합니다. 시트 컨트롤 모듈에서 모터로의 전원 공급은 정상이나 모터가 움직이지 않으면 모터 불량일 가능성이 높습니다.

• 시트 조절 스위치 (감별 진단): 스위치 자체의 불량일 수도 있습니다. 스위치에서 모듈로의 신호 전달 여부를 진단기로 확인해야 합니다. 스위치 신호는 정상이나 시트가 움직이지 않으면 모듈 또는 모터 불량일 가능성이 높습니다.

• 배선 하네스 (상태 확인 후): 시트 하단 배선 손상 또는 단선으로 인해 시트 기능 불량이 발생할 수 있습니다. 시트 하단의 배선이 끊어졌거나 커넥터가 제대로 연결되어 있지 않은지 육안으로 확인하고, 단선 여부를 멀티미터로 측정하여 확인할 수 있습니다.

시트 컨트롤 모듈 구매 시 주의할 점

시트 컨트롤 모듈을 구매할 때는 몇 가지 주의사항이 있습니다. 가장 중요한 것은 정확한 부품 확인을 위해 차대번호 조회가 필수라는 점입니다. 메모리 패키지 유무에 따라 부품이 다를 수 있으며, 운전석(좌)과 조수석(우) 시트 컨트롤 모듈은 서로 다르므로 반드시 해당 위치에 맞는 부품을 확인해야 합니다. 잘못된 부품을 구매하면 장착이 불가능하거나 기능이 제대로 작동하지 않을 수 있습니다. 또한, 앞서 언급했듯이 일부 모듈은 교체 후 프로그래밍/리플래시가 필요하므로, 이 부분도 고려하여 전문 정비사와 상담 후 구매 및 교체를 진행하는 것이 가장 안전하고 정확한 방법입니다.
