고장 코드, 무엇을 말하는가?

아우디 A4, A7, A6 차주분들 중 '체크 엔진 불 들어와요', '차가 힘이 없어요', '시동 걸고 RPM이 불안정해요' 같은 경험을 해보셨다면, 맵센서 이상을 의심해볼 수 있습니다. 맵센서는 엔진의 핵심 센서 중 하나로, 이상이 발생하면 다양한 경고등과 주행 문제를 야기합니다. OBD-II 스캐너로 차량을 진단했을 때 다음과 같은 고장 코드가 감지된다면 맵센서 관련 문제를 의심해야 합니다.

• P0105: 흡기 매니폴드 절대 압력/대기압 센서 회로 이상 – 맵센서 회로에 문제가 있음을 나타냅니다.
• P0106: 흡기 매니폴드 절대 압력/대기압 센서 범위/성능 문제 – 맵센서가 측정하는 압력 값이 정상 범위를 벗어나거나 비정상적인 패턴을 보일 때 발생합니다.
• P0107: 흡기 매니폴드 절대 압력/대기압 센서 회로 저전압 – 맵센서 회로의 전압이 너무 낮을 때 감지됩니다.
• P0108: 흡기 매니폴드 절대 압력/대기압 센서 회로 고전압 – 맵센서 회로의 전압이 너무 높을 때 감지됩니다.
• P0109: 흡기 매니폴드 절대 압력/대기압 센서 회로 간헐적 오류 – 맵센서 회로에 일시적이거나 불규칙적인 문제가 발생할 때 나타납니다.
• P0068: MAP/MAF - 스로틀 위치 상관관계 – 맵센서 또는 MAF 센서와 스로틀 위치 센서 간의 신호 불일치를 나타냅니다.

이러한 고장 코드가 감지되었다면, 맵센서 자체의 문제, 배선 이상, 또는 연결된 진공 호스의 문제일 가능성이 높으므로 정확한 진단이 필요합니다.

맵센서, 내 차 엔진의 '숨쉬는' 정도를 측정하다

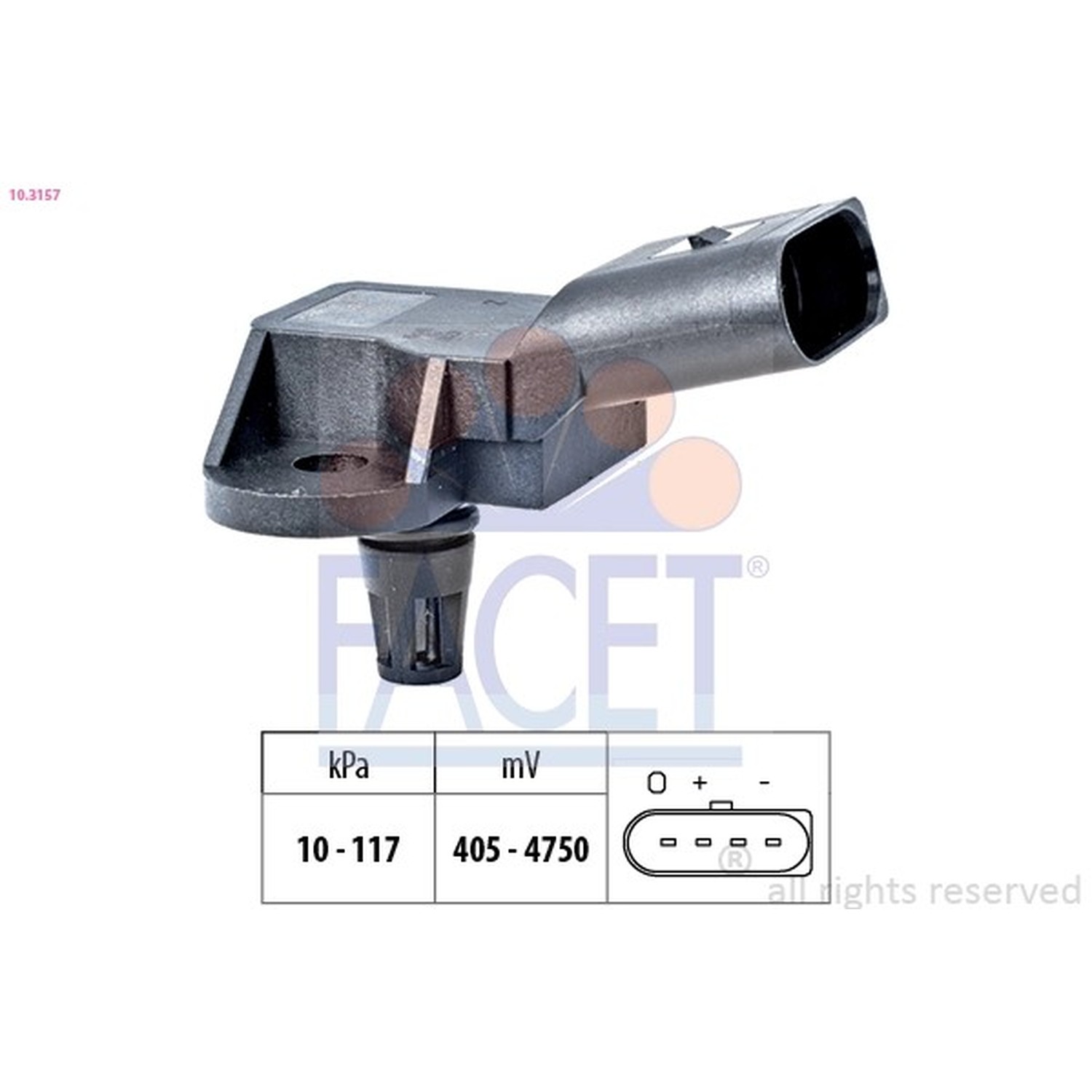

맵센서(MAP Sensor, Manifold Absolute Pressure Sensor)는 흡기 매니폴드 내부의 절대 압력을 측정하여 ECU(엔진 제어 장치)에 전달하는 중요한 부품입니다. ECU는 이 압력 정보를 바탕으로 엔진으로 유입되는 공기량을 예측하고, 이에 맞춰 연료 분사량과 점화 시기를 정밀하게 조절합니다. 정확한 압력 정보는 엔진의 효율적인 연소와 최적의 성능을 유지하는 데 필수적입니다.

일부 맵센서는 흡기 온도 센서가 통합된 T-MAP 센서 형태로 존재하기도 합니다. 특히 아우디 A4 1.8 TFSI (8K2) 모델의 맵센서는 흡기 매니폴드에 위치하며, T20 토크 렌치를 사용하여 비교적 쉽게 교체할 수 있는 구조를 가지고 있습니다.

맵센서 이상 시 나타나는 주요 증상들

맵센서에 문제가 생기면 차량의 주행 성능과 엔진 효율에 직접적인 영향을 미치는 다양한 증상들이 나타날 수 있습니다.

엔진 경고등 점등 ('체크 엔진 불 들어와요')

시동 후 또는 주행 중에 엔진 경고등이 점등됩니다. 맵센서가 비정상적인 신호를 ECU에 보내면, ECU는 이를 감지하고 경고등을 점등시킵니다. (심각도 2/5, 빠른 점검 권장) 정확한 진단 없이 방치하면 다른 부품의 손상으로 이어질 수 있습니다.

엔진 출력 저하 및 가속 불량 ('차가 힘이 없어요', '엑셀 밟아도 안 나가요')

가속 시나 오르막길 주행 시 차량이 힘이 없다고 느껴지며 가속이 더뎌집니다. 맵센서가 잘못된 압력 데이터를 보내면 ECU가 연료 분사량을 제대로 조절하지 못해 엔진 출력이 저하되고 가속이 늦어지기 때문입니다. (심각도 3/5, 빠른 점검 권장) 이를 방치하면 연료 소모 증가 및 촉매 변환기 손상으로 이어질 수 있습니다.

불안정한 공회전 및 시동 꺼짐 ('RPM이 불안정해요', '정차 중에 시동이 꺼져요')

공회전 시 엔진 RPM이 불안정하게 오르내리거나, 정차 중에 엔진이 부르르 떨리다가 시동이 꺼지는 현상이 발생할 수 있습니다. 맵센서의 부정확한 공기량 측정으로 연료 혼합비가 맞지 않아 엔진 RPM이 불안정해지고, 심하면 시동이 꺼질 수 있습니다. (심각도 4/5, 즉시 점검) 주행 중 시동 꺼짐으로 이어져 안전에 심각한 위협이 될 수 있으므로 즉시 점검이 필요합니다.

연비 감소 및 매연 증가 ('기름을 많이 먹어요', '배기구에서 검은 연기가 나요')

상시적으로 연비가 나빠지고 배기구에서 검은 연기가 관찰될 수 있습니다. 맵센서 고장으로 ECU가 연료를 과다하게 분사하면 연비가 나빠지고, 불완전 연소로 인해 검은 매연이 발생할 수 있습니다. (심각도 3/5, 빠른 점검 권장) 이를 방치하면 촉매 변환기 손상 및 배출가스 불합격의 원인이 됩니다.

맵센서 고장, 왜 발생할까?

맵센서 고장은 여러 원인으로 발생할 수 있으며, 복합적인 문제가 원인이 되는 경우도 많습니다.

• 센서 내부 압력 감지 소자 손상: 센서 자체의 수명이나 외부 충격 등으로 인해 압력을 감지하는 내부 소자가 손상될 수 있습니다.
• 센서 팁 부분 오염: 엔진 오일 유증기나 카본 찌꺼기 등이 센서 팁에 쌓여 정확한 압력 측정을 방해할 수 있습니다.
• 진공 호스 균열 또는 누출: 흡기 매니폴드와 연결된 진공 호스에 균열이 생기거나 이탈하여 압력 정보가 왜곡될 수 있습니다. 이는 아우디 차량에서 흔히 발생하는 고장 원인 중 하나입니다.
• 전기 커넥터 접점 불량: 센서와 연결되는 전기 커넥터 내부에 산화막이 형성되거나 이물질이 끼어 접촉 불량이 발생할 수 있습니다.

자가 진단 방법 및 점검 포인트

전문 정비소 방문 전, 몇 가지 간단한 자가 진단을 통해 맵센서 관련 문제를 예측해볼 수 있습니다.

• OBD-II 스캐너로 고장 코드 확인: 개인용 OBD-II 스캐너를 사용하여 P0105, P0106, P0107, P0108, P0109, P0068 등의 코드가 감지되는지 확인합니다. 이러한 코드는 맵센서 이상을 직접적으로 지목합니다.
• 진공 호스 육안 점검: 흡기 매니폴드와 연결된 진공 호스 주변을 육안으로 점검하여 균열, 노화, 또는 탈거된 부분이 있는지 확인합니다. 호스 손상으로 인한 누출은 맵센서 오작동의 주요 원인이 될 수 있습니다.
• 맵센서 커넥터 접점 청소: 맵센서에 연결된 전기 커넥터를 분리하여 내부에 산화막이나 오염이 있는지 확인하고, 필요하다면 전용 세척제를 사용하여 깨끗하게 청소한 후 다시 연결해봅니다.

교체 주기, 공임, 그리고 작업 난이도

맵센서는 소모품으로 분류되며, 약 15만km 초과 시 교체 검토하거나 고장 증상이 나타나면 즉시 교환하는 것이 좋습니다. 아우디 순정 OEM 부품 036906051G 등 맵센서 교환 공임은 약 8~18만원 (약 0.5~1.5시간 소요)으로 책정됩니다. 작업 난이도는 숙련자의 경우 DIY 사례가 있을 정도로 비교적 용이한 편입니다. 흡기 매니폴드에 위치하여 접근성이 좋지만, 주변 호스 및 패널 탈거가 필요할 수 있으므로, 전문적인 지식과 도구가 없다면 정비소에 맡기는 것이 안전합니다.

함께 점검하면 좋은 부품과 감별 진단

맵센서 이상 증상은 다른 부품의 고장과 혼동될 수 있으므로, 정확한 진단을 위해 연관 부품을 함께 점검하고 감별 진단을 수행하는 것이 중요합니다.

• 연관 부품:
  • 진공 호스 (권장): 진공 호스 균열 또는 누출이 맵센서 오작동의 원인이 될 수 있으므로, 맵센서 교환 시 함께 점검하거나 교체하는 것이 좋습니다.
  • 산소 센서 (상태 확인 후): 맵센서와 함께 공연비 제어에 관여하는 부품입니다. 맵센서 고장으로 인한 불완전 연소가 산소 센서의 수명에 영향을 줄 수 있으므로, 상태를 확인하는 것이 좋습니다.
• 감별 진단:
  • 산소 센서: 맵센서와 유사한 증상을 보일 수 있지만, OBD-II 스캐너로 특정 배기가스 관련 고장 코드를 확인하여 구분합니다.
  • 스로틀 포지션 센서 (TPS): 맵센서는 흡기 매니폴드 압력을 측정하고, TPS는 스로틀 밸브의 열림 정도를 측정합니다. OBD-II 스캐너로 관련 코드를 확인하여 구분할 수 있습니다.
  • 매스 에어 플로우 센서 (MAF 센서): 맵센서는 흡기 매니폴드 내의 압력을 측정하고, MAF 센서는 엔진으로 유입되는 공기량을 직접 측정합니다. 터보차저/슈퍼차저 엔진에서는 맵센서가 더 중요하게 사용될 수 있으며, 각각 다른 고장 코드를 발생시킵니다.

새로운 맵센서 구매 시에는 반드시 차대번호를 통해 차량에 맞는 정확한 부품인지 확인하는 것이 중요합니다. 정확한 진단과 적절한 정비를 통해 아우디 차량의 최적의 성능과 안전을 유지하시길 바랍니다.
