아우디 차량의 시동 후 또는 주행 중 갑자기 '체크 엔진 불'이 들어오거나, 가속 페달을 밟아도 차가 '힘이 없어요'라고 느끼셨나요? 혹은 정차 중에 'RPM이 불안정해요'라며 엔진이 부르르 떨리고, 심지어 '시동이 꺼져요' 같은 아찔한 경험을 하신 적 있으신가요? 갑자기 '기름을 많이 먹어요'라며 연비가 나빠지고 배기구에서 검은 연기가 나기 시작했다면, 아우디 맵센서(MAP sensor)의 이상을 의심해볼 수 있습니다. 맵센서는 엔진의 핵심적인 성능과 직결되는 중요한 부품입니다.

맵센서 고장코드, 정확히 무엇을 의미할까요? (P0105, P0106, P0107, P0108, P0109)

OBD-II 스캐너로 차량을 진단했을 때 다음과 같은 고장 코드가 감지되었다면, 맵센서 또는 그 주변 회로에 문제가 발생했을 가능성이 매우 높습니다.


• P0105: 흡기 매니폴드 절대 압력/대기압 센서 회로 이상 - 맵센서 회로 자체에 문제가 있음을 나타냅니다.

• P0106: 흡기 매니폴드 절대 압력/대기압 센서 범위/성능 문제 - 맵센서가 측정하는 압력 값이 정상 범위를 벗어나거나 일관성이 없을 때 발생합니다.

• P0107: 흡기 매니폴드 절대 압력/대기압 센서 회로 저전압 - 맵센서 회로에 너무 낮은 전압이 감지될 때 나타납니다.

• P0108: 흡기 매니폴드 절대 압력/대기압 센서 회로 고전압 - 맵센서 회로에 너무 높은 전압이 감지될 때 나타납니다.

• P0109: 흡기 매니폴드 절대 압력/대기압 센서 회로 간헐적 오류 - 맵센서 회로에서 일시적이고 불규칙적인 문제가 감지될 때 발생합니다.

이러한 코드가 감지되었다면, 맵센서 자체의 고장뿐만 아니라 센서로 연결되는 배선, 커넥터, 또는 진공 호스 등의 문제도 함께 의심하고 점검해야 합니다.

아우디 맵센서, 엔진에 어떤 역할을 할까요?

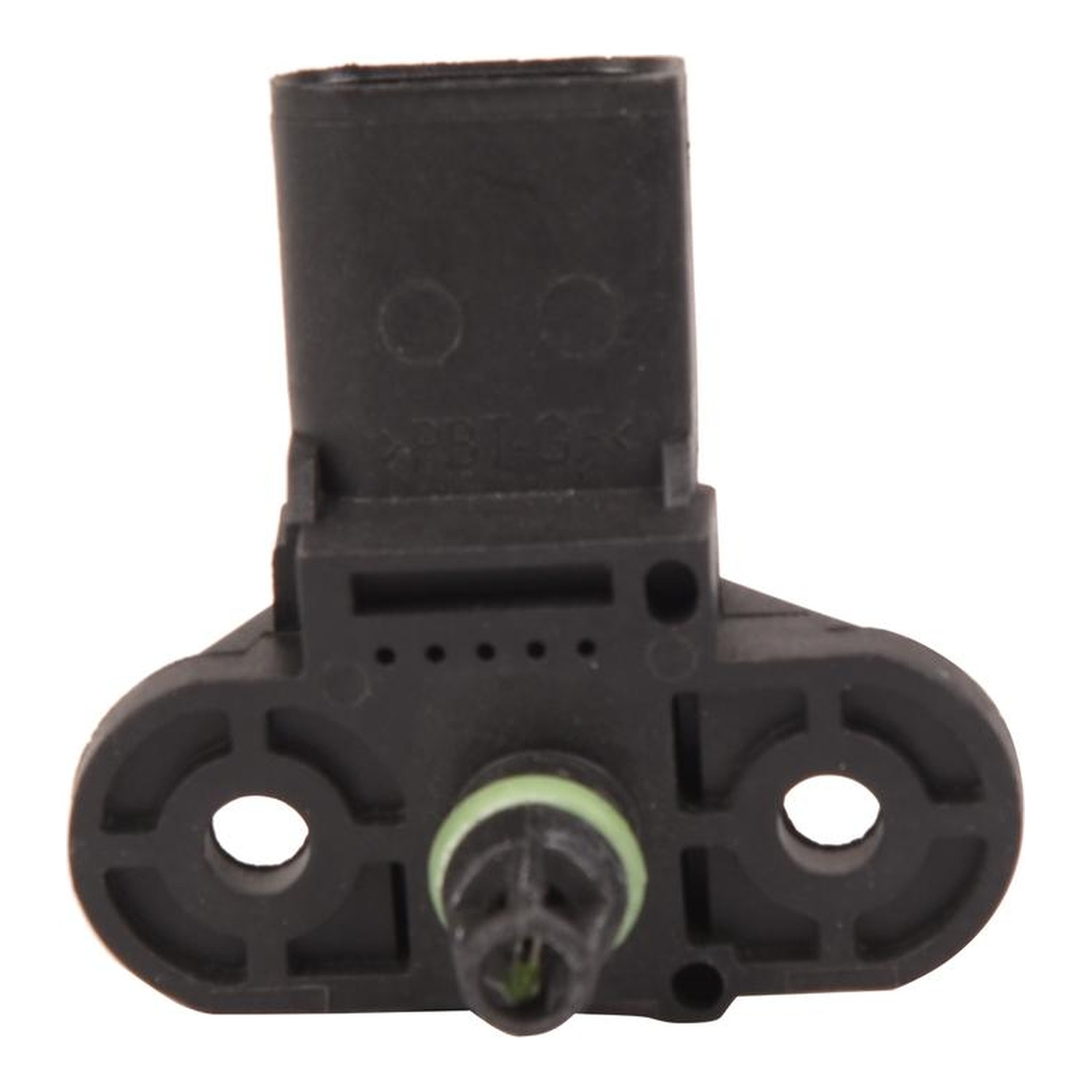

맵센서는 흡기 매니폴드 내부의 절대 압력을 측정하여 이 정보를 ECU(엔진 제어 장치)에 전달하는 중요한 센서입니다. ECU는 이 압력 데이터를 바탕으로 엔진으로 유입되는 공기량을 예측하고, 그에 맞춰 연료 분사량과 점화 시기를 정밀하게 조절하여 엔진이 최적의 효율로 작동하도록 돕습니다. 예를 들어, 아우디 A4 1.8 TFSI (8K2) 모델의 맵센서는 흡기 매니폴드에 위치하며, T20 토크 렌치를 사용하여 교체할 수 있습니다. 또한, 일부 맵센서는 흡기 온도 센서가 통합된 T-MAP 센서 형태일 수 있습니다. 아우디 순정 OEM 품번 06B906051을 사용하는 차량이라면 이 맵센서가 해당 부품입니다.

맵센서 고장 시 나타나는 주요 증상들

맵센서에 문제가 생기면 차량의 주행 성능과 연비, 심지어 안전에도 영향을 미칠 수 있습니다.


• 엔진 경고등 점등 (고객 표현: 체크 엔진 불 들어와요, 엔진 경고등 떴어요)

  발생: 시동 후, 주행 중 | 심각도: 2/5 (빠른 점검 권장)



  이유: 맵센서 이상 신호를 ECU가 감지하면 엔진 경고등을 점등시킵니다. 정확한 진단 없이 방치하면 다른 부품의 손상으로 이어질 수 있습니다.



• 엔진 출력 저하 및 가속 불량 (고객 표현: 차가 힘이 없어요, 가속이 잘 안돼요, 엑셀 밟아도 안 나가요)

  발생: 가속 시, 오르막길 주행 시 | 심각도: 3/5 (빠른 점검 권장)



  이유: 맵센서가 잘못된 압력 데이터를 보내면 ECU가 연료 분사량을 제대로 조절하지 못해 엔진 출력이 저하되고 가속이 늦어집니다. 방치 시 연료 소모 증가 및 촉매 변환기 손상으로 이어질 수 있습니다.



• 불안정한 공회전 및 시동 꺼짐 (고객 표현: 시동 걸고 RPM이 불안정해요, 정차 중에 시동이 꺼져요, 엔진이 부르르 떨려요)

  발생: 공회전 시, 정차 중 | 심각도: 4/5 (즉시 점검)



  이유: 맵센서의 부정확한 공기량 측정으로 연료 혼합비가 맞지 않아 엔진 RPM이 불안정해지고 심하면 시동이 꺼질 수 있습니다. 방치 시 주행 중 시동 꺼짐으로 이어져 안전에 위협이 될 수 있습니다.



• 연비 감소 및 매연 증가 (고객 표현: 기름을 많이 먹어요, 연비가 나빠졌어요, 배기구에서 검은 연기가 나요)

  발생: 상시 | 심각도: 3/5 (빠른 점검 권장)



  이유: 맵센서 고장으로 ECU가 연료를 과다하게 분사하면 연비가 나빠지고 불완전 연소로 인해 검은 매연이 발생할 수 있습니다. 방치 시 촉매 변환기 손상 및 배출가스 불합격의 원인이 됩니다.



아우디 맵센서, 왜 고장 날까요? 주요 원인 분석

맵센서는 다양한 원인으로 인해 고장 나거나 오작동할 수 있습니다. 흔히 발생하는 고장 원인은 다음과 같습니다.


• 센서 내부 압력 감지 소자 손상: 맵센서 자체의 수명이나 외부 충격, 진동 등으로 인해 압력을 감지하는 내부 소자가 손상될 수 있습니다.

• 센서 팁 부분 오염: 엔진 오일 유증기나 카본 찌꺼기 등이 맵센서의 압력 감지 팁 부분에 쌓여 센서의 정확한 측정을 방해할 수 있습니다.

• 진공 호스 균열 또는 누출: 맵센서와 연결된 진공 호스에 균열이 생기거나 노화로 인해 누출이 발생하면 정확한 압력 측정이 불가능해집니다. 이는 아우디 차량에서 흔하게 발생하는 원인 중 하나입니다.

• 전기 커넥터 접점 불량: 맵센서와 ECU를 연결하는 전기 커넥터 내부에 산화막이 형성되거나 접촉 불량이 발생하면 센서 신호가 제대로 전달되지 않습니다.

자가진단 및 교체 주기, 공임, 작업 난이도

맵센서 이상이 의심될 때 시도해볼 수 있는 자가진단 방법과 일반적인 교체 정보입니다.


• 자가진단:

  • OBD-II 스캐너로 고장 코드 확인: P0105, P0106, P0107, P0108, P0109, P0068 등의 코드가 감지되면 맵센서 관련 문제일 가능성이 높습니다.

  • 진공 호스 육안 점검: 흡기 매니폴드에 연결된 진공 호스에 균열, 노화, 또는 탈거된 부분이 있는지 육안으로 확인합니다.

  • 맵센서 커넥터 접점 청소: 커넥터를 분리하여 내부에 산화막이나 오염이 있는지 확인하고 깨끗하게 청소해 볼 수 있습니다.



• 교체 주기: 약 15만km 초과 시 교체를 검토하거나 고장 시 즉시 교환하는 것이 좋습니다.

• 작업 난이도: 흡기 매니폴드에 위치하여 접근이 비교적 용이한 편이므로 숙련자의 경우 DIY 사례도 있습니다. 하지만 주변 호스 및 패널 탈거가 필요할 수 있어 주의가 필요합니다.

• 공임: 맵센서 교환 공임은 약 8만원에서 18만원 사이이며, 작업 시간은 약 0.5시간에서 1.5시간 정도 소요됩니다.

함께 점검하면 좋은 부품과 감별 진단

맵센서 문제와 증상이 유사하거나 연관성이 있는 다른 부품들도 함께 점검하는 것이 정확한 진단과 효율적인 정비에 도움이 됩니다.


• 연관 부품:

  • 진공 호스 (권장): 진공 호스 균열 또는 누출이 맵센서 오작동의 주된 원인이 될 수 있으므로, 맵센서 점검 시 반드시 함께 점검하는 것을 권장합니다.

  • 산소 센서 (상태 확인 후): 맵센서와 함께 공연비 제어에 관여하는 부품으로, 맵센서 고장으로 인한 불완전 연소가 지속되면 산소 센서에도 영향을 줄 수 있습니다.



• 감별 진단:

  • 산소 센서: OBD-II 스캐너로 특정 고장 코드를 확인하여 맵센서와 구분할 수 있습니다. 산소 센서는 주로 배기가스 관련 코드를 발생시킵니다.

  • 스로틀 포지션 센서 (TPS): 맵센서는 흡기 매니폴드 압력을 측정하지만, TPS는 스로틀 밸브의 열림 정도를 측정합니다. OBD-II 스캐너로 관련 코드를 확인하여 구분합니다.

  • 매스 에어 플로우 센서 (MAF 센서): 맵센서는 흡기 매니폴드 내의 압력을 측정하는 반면, MAF 센서는 엔진으로 유입되는 공기량을 직접 측정합니다. 터보차저 또는 슈퍼차저 엔진에서는 맵센서의 역할이 더욱 중요하게 사용될 수 있습니다. 고장 코드를 통해 정확한 진단이 필요합니다.



맵센서 구매 시 주의사항

맵센서 교체를 위해 부품을 구매할 때는 반드시 차대번호(VIN)를 통해 차량에 맞는 정확한 품번의 부품을 확인해야 합니다. 동일한 모델이라도 연식이나 세부 사양에 따라 다른 부품이 적용될 수 있으므로, 정확한 부품 확인은 필수입니다.
