BMW 크랭크 리데나, 어떤 부품일까요?

BMW M5, 750Li, M6, 740Li 등 다양한 고성능 및 고급 모델에 적용되는 크랭크 리데나(Crankshaft Oil Seal)는 엔진의 핵심적인 밀봉 부품입니다. 특히 BMW X6 50i E71 (N63 B44 A 엔진)과 같은 N63 엔진 차량에는 전면 및 후면 크랭크 리데나가 모두 존재하며, 이 중 후면 리데나 누유가 흔하게 보고됩니다.

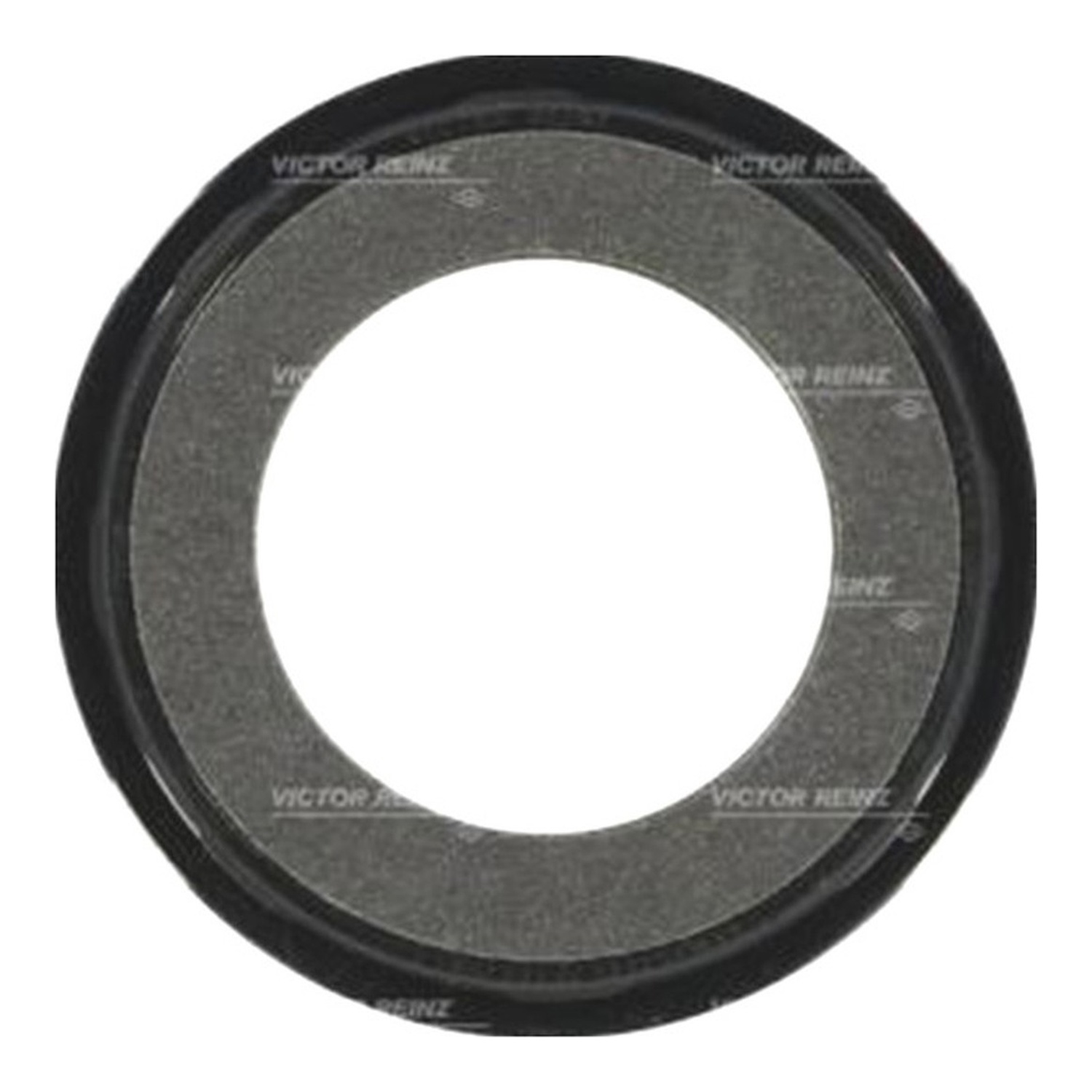

크랭크 리데나의 주된 역할은 크랭크축과 엔진 블록 사이에서 엔진 오일이 외부로 새는 것을 막고, 동시에 외부 이물질이 엔진 내부로 유입되는 것을 방지하는 것입니다. 이 부품이 제 기능을 해야 엔진 내부의 적절한 오일 압력이 유지되고, 엔진 윤활이 원활하게 이루어질 수 있습니다. 오늘 다룰 부품은 순정 OEM 품번 11147512100에 해당하는 크랭크 리데나입니다.

크랭크 리데나 누유, 어떤 증상이 나타날까요?

크랭크 리데나가 손상되면 다음과 같은 증상들이 나타날 수 있습니다. 차주분들이 흔히 겪는 상황과 함께 자세히 살펴보겠습니다.


•

  주차 후 바닥에 오일 자국 (심각도 2/5 - 빠른 점검 권장)
          고객 표현: "주차하면 바닥에 오일이 떨어져요", "엔진 밑에 오일이 고여요", "차 밑에 검은 액체가 보여요"
          발생: 주차 후, 장시간 정차 후
          이유: 크랭크 리데나가 손상되면 엔진 내부 오일이 외부로 새어 나와 차량 하부나 주차된 바닥에 오일 자국을 남깁니다.
          방치 시: 지속적인 오일 누유로 엔진 오일 부족 경고등이 점등될 수 있으며, 엔진 내부 부품 윤활 부족으로 심각한 엔진 손상으로 이어질 수 있습니다.



•

  엔진룸에서 타는 냄새 (심각도 3/5 - 빠른 점검 권장)
          고객 표현: "엔진에서 탄 냄새가 나요", "고무 타는 냄새가 나요", "오일 타는 냄새가 나요"
          발생: 주행 중, 정차 중
          이유: 누유된 오일이 고온의 엔진 부품이나 배기 시스템에 닿으면 타는 냄새가 발생할 수 있습니다.
          방치 시: 누유된 오일이 고온의 엔진 부품에 닿아 화재의 위험이 있으며, 지속적인 오일 부족으로 엔진 손상이 발생할 수 있습니다.



•

  엔진 오일 감소 (심각도 3/5 - 빠른 점검 권장)
          고객 표현: "엔진 오일이 빨리 줄어요", "오일 보충 주기가 짧아졌어요", "엔진 오일 부족 경고등이 떠요"
          발생: 정기적인 오일 점검 시, 주행 중
          이유: 크랭크 리데나 손상으로 오일이 지속적으로 누유되면 엔진 오일 레벨이 감소하게 됩니다.
          방치 시: 엔진 오일 부족은 엔진 과열, 부품 마모 증가, 엔진 고착 등 치명적인 엔진 손상을 유발할 수 있습니다.



•

  벨트 소음 (심각도 2/5 - 경과 관찰 가능)
          고객 표현: "엔진에서 끽끽 소리가 나요", "벨트에서 오일 묻은 소리가 나요"
          발생: 시동 시, 주행 중
          이유: 전면 크랭크 리데나에서 오일이 누유되어 구동 벨트에 묻으면 벨트가 미끄러지면서 끽끽거리는 소음이 발생할 수 있습니다.
          방치 시: 누유된 오일이 벨트에 묻어 벨트가 미끄러지거나 손상될 수 있으며, 이로 인해 발전기, 워터펌프 등 벨트로 구동되는 부품들의 작동에 문제가 발생할 수 있습니다.



BMW N63 엔진 크랭크 리데나, 왜 고장날까요?

크랭크 리데나는 소모품의 성격을 지닌 부품으로, 시간이 지남에 따라 자연스럽게 노후화됩니다. 특히 BMW N63 엔진과 같은 고성능 엔진에서는 다음과 같은 원인으로 고장이 흔하게 발생합니다.


• 고무 재질의 경화 및 균열: 크랭크 리데나는 고무 재질로 되어 있어 오랜 시간 엔진의 열과 압력에 노출되면 탄성을 잃고 딱딱해지면서 균열이 발생할 수 있습니다. 이는 N63 엔진 차량에서 흔한 고장 원인입니다.

• 엔진 내부의 높은 온도와 압력: 고성능 엔진은 작동 중 높은 온도와 압력을 견뎌야 합니다. 이러한 가혹한 환경은 리데나의 수명을 단축시키는 주요 원인이 됩니다.

• 장시간 사용으로 인한 자연적인 마모: 모든 부품과 마찬가지로 크랭크 리데나 역시 오랜 사용으로 인해 자연적으로 마모되어 밀봉 기능이 약해질 수 있습니다.

• 엔진 오일 품질 저하: 부적절하거나 저품질의 엔진 오일은 리데나 고무 재질에 좋지 않은 영향을 미쳐 경화나 손상을 가속화할 수 있습니다.

자가진단으로 누유 흔적을 찾아보세요

정비소를 방문하기 전, 간단한 자가진단을 통해 크랭크 리데나 누유를 의심해볼 수 있습니다.


• 차량 하부 육안 점검: 주차 후 차량을 이동시킨 뒤 바닥에 검은색 오일 자국이 있는지 확인합니다. 엔진 하부 주변에 오일이 맺혀 있거나 흘러내린 흔적이 보인다면 누유를 의심할 수 있습니다.

• 엔진룸 육안 점검: 보닛을 열어 엔진룸을 살펴봅니다. 크랭크축 풀리 주변(전면 리데나) 또는 엔진과 변속기가 연결되는 부위(후면 리데나)에 오일이 묻어 있거나 흘러내린 흔적이 있는지 확인합니다.

• 엔진 오일 레벨 확인: 정기적으로 엔진 오일 레벨을 점검하여 평소보다 오일이 빨리 감소하거나 엔진 오일 부족 경고등이 자주 점등되는지 확인합니다.

교체 주기, 공임, 그리고 작업 난이도

크랭크 리데나는 특별한 교체 주기가 정해져 있지 않으며, 고장 시에 교환하는 것이 일반적입니다. 하지만 누유가 확인되었다면 지체 없이 교체하는 것이 중요합니다.

크랭크 리데나 교환 작업은 높은 난이도를 요구합니다. 엔진 전면 또는 후면 작업을 위해서는 크랭크축 풀리, 변속기 등 주변의 주요 부품들을 탈거해야 하기 때문에 전문적인 지식과 특수 공구가 필수적입니다. 자가 정비는 거의 불가능하며, 반드시 전문 정비소에서 작업을 의뢰해야 합니다.


• 프론트 크랭크 리데나 교환: 약 30~60만원 (작업 시간 약 3~5시간)

• 리어 크랭크 리데나 교환: 약 80~150만원 (작업 시간 약 6~10시간)

후면 리데나의 경우 변속기 탈거 등 작업 범위가 훨씬 넓어 공임과 시간이 더 많이 소요됩니다.

크랭크 리데나 누유, 다른 부위와 헷갈리지 마세요!

BMW N63 엔진의 경우, 크랭크 리데나 누유와 혼동될 수 있는 다른 부위의 오일 누유가 흔합니다. 정확한 진단을 위해 다음 부품들도 함께 점검하거나 감별 진단이 필요합니다.


• 오일팬 가스켓: 누유 부위가 오일팬 주변인지, 아니면 크랭크축 주변인지 정확히 확인해야 합니다. 크랭크 리데나는 크랭크축과 엔진 블록 사이에서 누유가 발생합니다.

• 밸브 커버 가스켓: 밸브 커버 주변에서 오일 누유 흔적을 확인합니다. 밸브 커버에서 누유된 오일이 아래로 흘러내려 크랭크 리데나 누유처럼 보일 수 있으므로 정확한 누유 지점을 파악하는 것이 중요합니다.

• 오일 필터 하우징 가스켓: BMW N63 엔진의 고질병 중 하나로, 오일 필터 하우징 주변에서 오일 및 냉각수 누유 흔적을 확인합니다. 오일 필터 하우징 가스켓 불량은 크랭크 리데나 누유와 증상이 유사하여 혼동될 수 있습니다.

• PCV 호스 (크랭크케이스 벤틸레이션 호스): PCV 시스템 불량으로 크랭크케이스 내부 압력이 비정상적으로 상승하면, 이 압력이 약해진 크랭크 리데나를 밀어내 누유를 유발할 수 있습니다. 따라서 PCV 호스 상태도 함께 점검하는 것이 좋습니다.

정확한 부품 선택을 위한 조언

크랭크 리데나는 엔진의 전면(프론트)과 후면(리어)에 각각 위치합니다. 특히 N63 엔진 차량에서는 후면 리데나 누유가 흔하므로, 어떤 위치의 리데나가 문제인지 정확히 파악하는 것이 중요합니다. 부품 구매 시에는 반드시 차대번호(VIN)를 통해 차량에 맞는 정확한 부품을 확인해야 합니다. OEM 품번 11147512100 외에도 다양한 품번이 존재할 수 있으니, 전문가의 도움을 받아 정확한 부품을 선택하시길 바랍니다.
