혹시 이런 증상을 겪고 계신가요?

BMW 320i, 525i, 120d, 523i 오너 여러분, 주차 후 바닥에 빨간색이나 갈색 오일 흔적을 보셨거나, 주행 중 변속할 때 쿵 하는 충격, 혹은 가속해도 RPM만 오르고 속도가 붙지 않는 답답함을 느끼셨나요? 계기판에 톱니바퀴 모양의 변속기 경고등이 점등되어 불안하셨다면, 오늘 블로그 글이 여러분의 궁금증을 해소해 드릴 것입니다. 바로 BMW 자동변속기에서 흔히 문제가 되는 '미션 슬리브'에 대한 이야기입니다.

미션 슬리브, 이 작은 부품이 중요한 이유

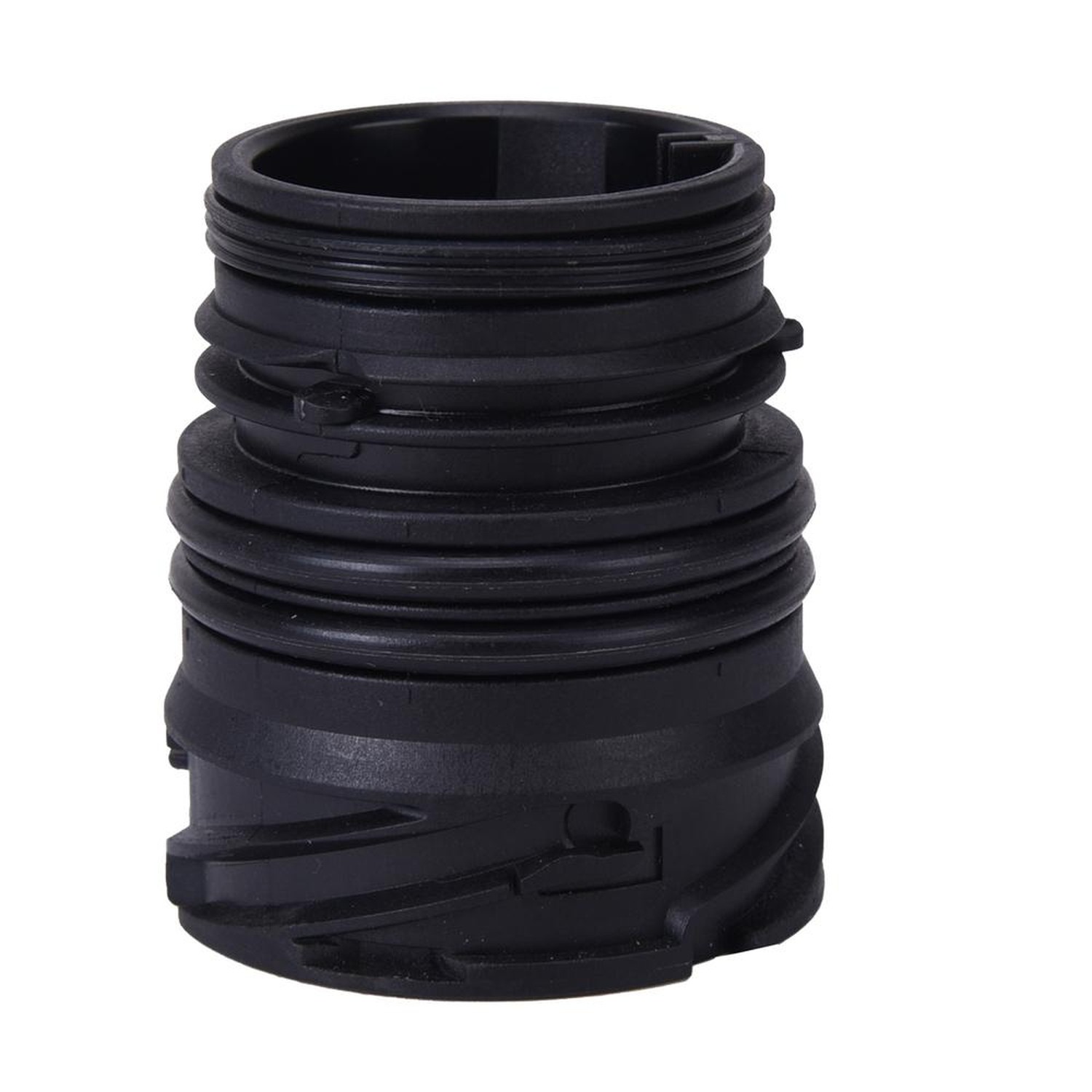

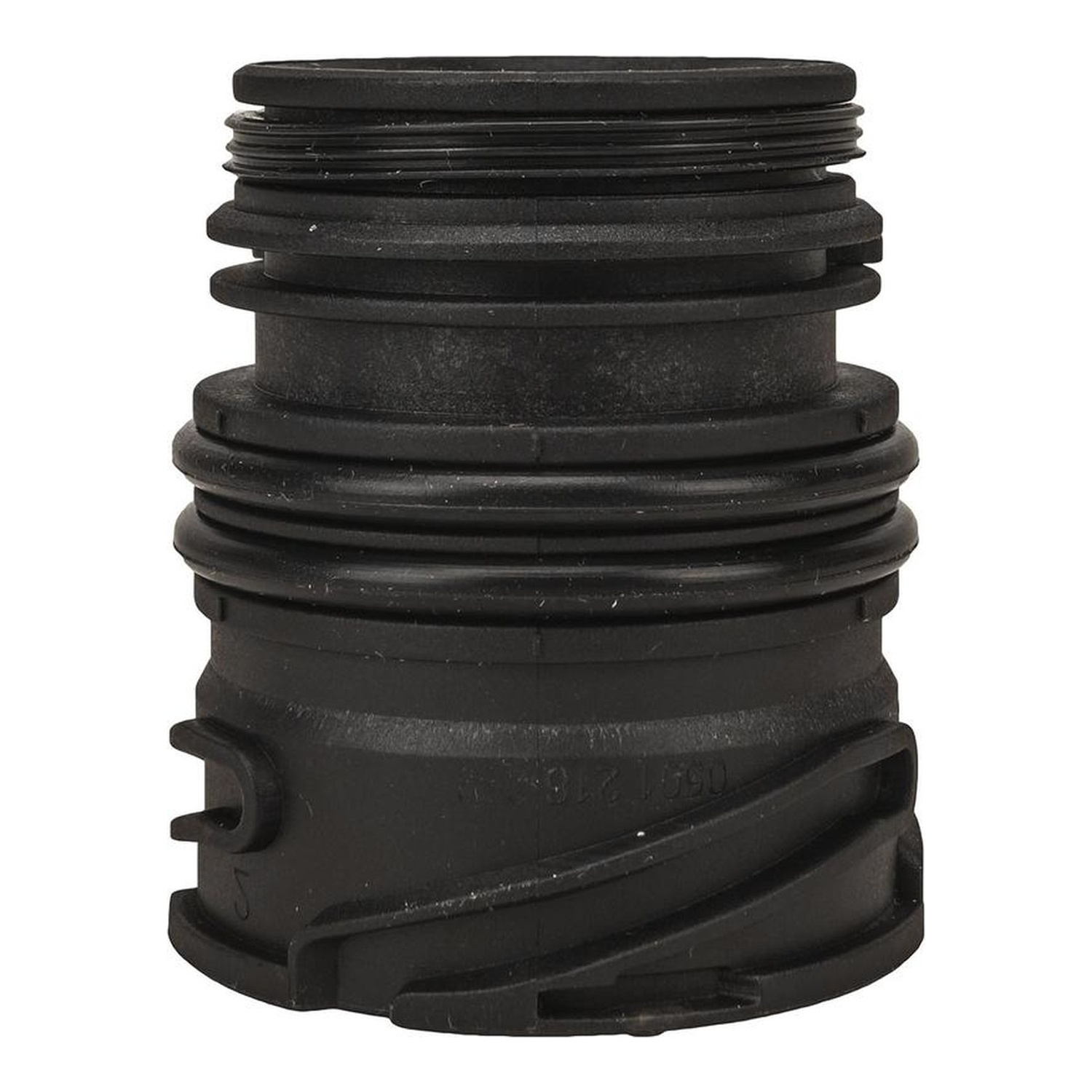

자동변속기의 핵심 부품 중 하나인 '메카트로닉 슬리브'는 언뜻 보기에 사소해 보이지만, 그 역할은 매우 중요합니다. 이 부품은 자동변속기의 두뇌 역할을 하는 메카트로닉 유닛(변속기 제어 장치)과 변속기 본체를 연결하는 통로입니다. 주요 역할은 두 가지로 나눌 수 있습니다. 첫째, 메카트로닉 유닛과 변속기 사이의 전기 신호를 정확하게 전달하여 변속이 원활하게 이루어지도록 돕습니다. 둘째, 변속기 오일이 외부로 누유되는 것을 막는 씰링(밀봉) 역할을 합니다. 특히 BMW E60 525i (N52 B25 A 엔진) 차량에 장착된 ZF 6단 자동변속기에서 흔히 발생하는 누유 및 변속 문제의 주요 원인 중 하나로 지목됩니다.

미션 슬리브 고장, 어떤 증상이 나타날까요?

미션 슬리브에 문제가 생기면 다양한 형태로 차량에 이상 증상이 나타납니다. 심각도에 따라 신속한 점검이 필요하며, 방치할 경우 더 큰 문제로 이어질 수 있습니다.

1. 변속기 오일 누유 (심각도 3/5: 빠른 점검 권장)

고객 표현: "주차 후 바닥에 빨간/갈색 오일이 보여요", "미션에서 오일이 새요", "변속기 하우징 주변에 오일 흔적이 있어요."
발생 시점: 주차 후, 차량 하부 점검 시
원인: 메카트로닉 슬리브 내부의 O-링이 노후되거나 손상되면서 변속기 오일이 외부로 새어 나옵니다.
방치 시: 변속기 오일 부족으로 인해 변속기 과열 및 내부 부품 손상이 가속화되며, 심각한 경우 변속기 고장으로 이어질 수 있습니다.

2. 변속 충격 및 지연 (심각도 3/5: 빠른 점검 권장)

고객 표현: "변속할 때 쿵 하고 충격이 와요", "기어 변속이 늦어져요", "차가 울컥거려요."
발생 시점: 주행 중 변속 시, 정차 후 출발 시
원인: 슬리브를 통한 전기 신호 전달 불량 또는 오일 압력 저하로 인해 메카트로닉 유닛이 변속을 제대로 제어하지 못하게 됩니다.
방치 시: 변속기 내부 부품의 마모를 가속화하고, 주행 성능 저하 및 변속기 고장을 유발할 수 있습니다.

3. 변속 슬립 (심각도 4/5: 즉시 점검)

고객 표현: "가속해도 RPM만 오르고 속도가 안 붙어요", "기어가 헛도는 느낌이에요."
발생 시점: 가속 시
원인: 변속기 오일 누유로 인한 유압 부족 또는 슬리브의 전기적 문제로 메카트로닉 유닛이 유압을 제대로 제어하지 못하여 기어 간 동력 전달이 원활하지 않게 됩니다.
방치 시: 변속기 내부 클러치 디스크 마모를 가속화하고, 주행 불능 상태에 이를 수 있습니다.

4. 변속기 경고등 점등 (심각도 4/5: 즉시 점검)

고객 표현: "계기판에 변속기 경고등이 떴어요", "톱니바퀴 모양 경고등이 켜졌어요."
발생 시점: 주행 중, 시동 시
원인: 메카트로닉 슬리브의 문제로 인해 변속기 제어에 이상이 발생하면 차량의 진단 시스템이 이를 감지하고 경고등을 점등합니다.
방치 시: 차량의 안전 모드 진입, 주행 성능 제한, 심각한 경우 시동 불능 상태가 될 수 있습니다.

5. 시동 지연 또는 불능 (N단에서만 시동 가능) (심각도 5/5: 즉시 정지)

고객 표현: "시동이 잘 안 걸려요", "P에서는 시동이 안 걸리고 N에서만 걸려요."
발생 시점: 시동 시
원인: 메카트로닉 슬리브를 통한 전기적 신호 전달 문제로 인해 변속기 위치 센서가 정확한 기어 위치를 감지하지 못하여 시동 관련 문제가 발생할 수 있습니다.
방치 시: 차량 운행이 불가능하며, 다른 변속기 관련 부품의 추가 손상을 유발할 수 있습니다.

미션 슬리브, 왜 고장 날까요?

미션 슬리브 고장의 주된 원인은 다음과 같습니다.


• O-링 및 고무 재질의 경화 및 손상: 시간이 지나면서 슬리브 내부의 O-링 및 고무 재질이 열화되어 탄성을 잃고 딱딱해지거나 손상되면서 씰링 기능을 상실합니다. 이는 BMW 차량에서 흔히 발생하는 고장 원인입니다.

• 열화로 인한 슬리브 본체의 변형 또는 균열: 변속기 내부의 높은 온도로 인해 슬리브 본체가 변형되거나 균열이 발생할 수 있습니다. 이 또한 BMW 차량에서 흔한 고장 원인입니다.

• 부적절한 장착 또는 정비 불량: 과거 정비 시 부적절한 장착이나 숙련되지 않은 정비로 인해 슬리브가 손상되거나 제 기능을 하지 못할 수 있습니다.

자가 진단으로 미리 확인해 보세요

전문 정비소 방문 전, 간단한 자가 진단을 통해 미션 슬리브 문제 여부를 대략적으로 파악해 볼 수 있습니다.


• 차량 하부 육안 점검: 차량을 들어 올리거나 점검구를 통해 변속기 하우징 주변, 특히 메카트로닉 슬리브가 장착되는 전기 커넥터 부위에서 빨간색 또는 갈색의 변속기 오일 누유 흔적이 있는지 확인합니다.

• 변속 시 증상 확인: 주행 중 변속 시 충격, 지연, 슬립 현상 등이 발생하는지 주의 깊게 관찰합니다.

교체 시기, 공임 및 작업 난이도

미션 슬리브는 약 10만km 주행 시 또는 위에서 언급된 고장 증상이 발생하면 교체를 권장합니다. 교체 작업은 전문적인 지식과 장비가 필요하며, 일반적으로 미션오일 및 오일팬 교환이 함께 진행됩니다.


• 작업 난이도: '전문 장비 필요'로 분류될 만큼 복잡한 작업입니다. 변속기 오일 배출, 오일팬 탈거, 메카트로닉 유닛 탈거 등 여러 단계를 거쳐야 하며, 재조립 시에는 정확한 토크 값으로 체결하는 것이 매우 중요합니다.

• 공임: 미션 슬리브 교환 (미션오일 및 오일팬 교환 포함) 작업의 공임은 약 30만원에서 50만원 선이며, 작업 시간은 약 3시간에서 5시간 정도 소요될 수 있습니다.

함께 점검하면 좋은 부품 및 감별 진단

미션 슬리브 교체 시 함께 점검하거나 교체하면 좋은 부품, 그리고 다른 부품과의 감별 진단 방법을 알려드립니다.

함께 점검할 부품 (연관 부품)


• 미션오일팬 (필터 일체형, 필수): 슬리브 교환 시 미션오일을 배출하므로, 필터가 일체형인 미션오일팬을 신품으로 교체하는 것이 일반적입니다.

• 미션오일 (필수): 슬리브 교환을 위해서는 미션오일을 배출해야 하므로, 반드시 신유로 교환해야 합니다.

• 메카트로닉 브릿지 어댑터 (8자 어댑터, 권장): 메카트로닉 유닛 탈거 시 함께 교체하는 것이 권장되는 고무 씰링 부품입니다.

• 변속기 솔레노이드 밸브 (상태 확인 후): 변속 충격이나 변속 지연 증상이 심한 경우, 슬리브와 함께 솔레노이드 밸브의 점검 및 필요시 교체가 필요할 수 있습니다.

감별 진단


• 변속기 오일팬 가스켓: 누유 부위로 감별할 수 있습니다. 미션 슬리브는 변속기 측면 전기 커넥터 주변에서 누유가 발생하며, 오일팬 가스켓은 오일팬 가장자리에서 누유가 발생합니다.

• 변속기 솔레노이드 밸브: 진단기 스캔을 통해 특정 솔레노이드 밸브 관련 고장 코드를 확인하거나, 메카트로닉 슬리브 교체 후에도 증상이 지속될 경우 솔레노이드 밸브 점검이 필요합니다.

• 크랭크샤프트 위치 센서: 진단기 스캔을 통해 크랭크샤프트 위치 센서 관련 고장 코드를 확인하거나, RPM 불안정 등 엔진 관련 증상이 동반되는지 확인하여 감별할 수 있습니다.

부품 구매 시 주의사항

미션 슬리브를 포함한 모든 BMW 정품 또는 애프터마켓 부품 구매 시에는 반드시 자신의 차량 차대번호(VIN)를 통해 정확한 부품 호환 여부를 확인해야 합니다. 동일 모델이라도 생산 연식이나 옵션에 따라 부품 번호가 다를 수 있으므로, 정확한 부품을 선택하는 것이 중요합니다.
