이보크 L538 릴레이 고장: 시동 불량, 전기 문제, 과열? (공임)
"시동이 안 걸려요" 랜드로버 이보크 L538, 혹시 릴레이 문제일까요?
애마 랜드로버 레인지로버 이보크 L538 (2011~2018년식) 오너 여러분, 갑자기 시동이 걸리지 않거나, 헤드라이트가 켜지지 않고, 와이퍼가 멈추는 황당한 경험을 해보신 적 있으신가요? 계기판에 경고등이 마치 크리스마스트리처럼 점등되는 문제로 당황하셨다면, 오늘 다룰 '릴레이'에 주목해 볼 필요가 있습니다. 눈에 잘 띄지 않지만 차량의 핵심 전기 장치에 전원을 공급하는 중요한 부품, 바로 릴레이 때문일 수 있습니다. 특히 2.2 D (224DT 엔진) 모델에는 다양한 릴레이가 사용되며, 엔진룸, 실내(글로브박스 뒤), 트렁크(좌측 트림 패널 뒤) 등 여러 곳에 분산되어 있습니다.
차량의 숨은 지휘자, 릴레이의 역할
릴레이는 쉽게 말해 '전기 스위치' 역할을 합니다. 작은 전기 신호로 더 큰 전류의 흐름을 제어하여 전기 회로를 열고 닫는 부품이죠. 예를 들어, 운전자가 시동 버튼을 누르면 이 신호가 스타터 릴레이로 전달되고, 릴레이는 스타터 모터에 필요한 큰 전류를 흘려보내 시동이 걸리게 하는 식입니다. 이렇게 중요한 역할을 하는 릴레이가 고장 나면 차량의 다양한 기능에 문제가 발생할 수밖에 없습니다.
릴레이 고장, 이런 증상으로 나타납니다
랜드로버 레인지로버 이보크 L538에서 릴레이 고장은 다음과 같은 구체적인 증상으로 나타날 수 있습니다.
1. 시동 불량 또는 시동 지연
“시동이 안 걸려요”, “시동이 늦게 걸려요”, “스타트 모터가 안 돌아요”와 같은 증상은 스타터 릴레이, 연료 펌프 릴레이, ECM-파워 릴레이 등의 고장으로 시동 회로에 전원 공급이 방해받기 때문입니다. 특히 저온 시 글로우 플러그 릴레이 문제가 원인일 수 있습니다. 이는 심각도 4/5에 해당하는 즉시 점검이 필요한 문제로, 방치하면 차량 운행이 불가능해지고 배터리 방전 등 추가적인 문제가 발생할 수 있습니다.
2. 전기 장치 작동 불량 (헤드라이트, 와이퍼, 에어컨 등)
“헤드라이트가 안 켜져요”, “와이퍼가 작동 안 해요”, “에어컨이 안 나와요”와 같은 증상은 해당 전기 장치에 전원을 공급하는 릴레이가 고장 났을 때 발생합니다. 심각도 3/5로 빠른 점검이 권장됩니다. 야간 운전 시 시야 확보 불량, 우천 시 시야 확보 불량 등 안전에 직접적인 위협이 될 수 있으므로 간과해서는 안 됩니다.
3. 냉각 팬 작동 불량 및 엔진 과열
“엔진 온도가 너무 올라가요”, “냉각 팬이 안 돌아요”, “차에서 열이 많이 나요”와 같은 증상은 냉각 팬 릴레이 고장으로 냉각 팬이 작동하지 않아 엔진 냉각이 제대로 이루어지지 않을 때 나타납니다. 정체 구간 주행 시나 에어컨 작동 시 더욱 두드러집니다. 심각도 4/5의 즉시 점검이 필요한 사안이며, 방치 시 엔진 과열로 인해 엔진 헤드 개스킷 손상, 엔진 부품 변형 등 심각한 엔진 손상으로 이어질 수 있습니다.
4. 계기판 경고등 점등 및 무작위 전기 문제
“계기판에 경고등이 여러 개 떠요”, “경고등이 크리스마스트리 같아요”, “전기 문제가 계속 발생해요”와 같은 증상은 엔진룸 퓨즈박스(배터리 정션 박스 또는 중앙 정션 박스) 고장으로 인해 발생할 수 있습니다. 이 퓨즈박스는 차량의 주요 전원 분배 허브 역할을 하므로, 이곳의 릴레이 고장은 광범위하고 무작위적인 전기 문제를 일으킵니다. 심각도 3/5로 빠른 점검이 권장되며, 방치 시 파워 스티어링, 브레이크(ABS), 엔진 등 중요 시스템의 전원 공급이 중단되어 심각한 안전 위험을 초래할 수 있습니다. 관련 고장 코드로 P068A, P068B, P068C, P068D (ECM/PCM 전원 릴레이 관련) 등이 나타날 수 있습니다.
릴레이 고장의 원인과 자가 진단법
릴레이 고장의 주된 원인은 다음과 같습니다.
- 릴레이 내부 접점 마모 또는 소손
- 릴레이 코일 단선 또는 단락
- 수분 유입으로 인한 부식
- 과전류 또는 과부하
간단한 자가 진단을 통해 릴레이 고장 여부를 의심해 볼 수 있습니다.
- 퓨즈박스 육안 검사: 해당 릴레이 주변에 녹거나 변색된 흔적, 또는 타는 냄새가 나는지 확인합니다.
- 작동 여부 확인: 해당 전기 장치를 작동시키면서 릴레이를 손으로 만져보고 '딸깍' 소리가 나는지 확인합니다. 소리가 나지 않거나 간헐적으로 나는 경우 문제가 있을 수 있습니다.
- 멀티미터 측정: 멀티미터로 릴레이 단자의 전압 및 저항을 측정하여 정상 범위에서 벗어나는 값이 나타나는지 확인합니다. (전문 지식 필요)
교체 주기, 작업 난이도 및 공임
릴레이는 정해진 교체 주기가 없으며, 고장 시 교환하는 것이 원칙입니다. 작업 난이도는 '보통' 수준으로, 릴레이의 위치에 따라 접근성이 달라집니다. 일부 릴레이는 퓨즈박스 내에 있어 교체가 비교적 간단할 수 있으나, 특정 시스템과 관련된 릴레이는 진단 및 교체에 전문 지식이 필요할 수 있습니다.
일반적인 릴레이 교환(단품)은 약 3~8만원의 공임이 발생하며 약 0.5~1시간이 소요됩니다. 스타터 릴레이나 냉각 팬 릴레이와 같이 접근성이 어렵거나 중요한 릴레이는 약 8~15만원의 공임과 약 1~2시간의 작업 시간이 필요할 수 있습니다.
함께 점검해야 할 부품과 감별 진단
릴레이 고장 증상은 다른 부품의 문제와 유사하게 나타날 수 있으므로, 정확한 진단을 위해 다음 부품들을 함께 점검하고 감별 진단이 필요합니다.
- 퓨즈: 릴레이 고장 시 퓨즈도 함께 끊어질 수 있으며, 퓨즈박스 문제로 퓨즈가 반복적으로 끊어질 수 있습니다. 퓨즈는 끊어지면 완전히 전원이 차단되지만, 릴레이는 간헐적으로 작동하거나 '딸깍' 소리만 나고 작동하지 않을 수 있습니다. 퓨즈는 육안으로 끊어졌는지 확인 가능합니다.
- 배터리: 릴레이 고장으로 인한 시동 불량 시 배터리 방전이 발생할 수 있습니다. 배터리 방전은 전체적인 전기 시스템에 영향을 미치며, 시동 시 '딸깍' 소리만 나거나 아무 반응이 없을 수 있습니다. 배터리 전압을 확인하여 감별합니다.
- 스타터 모터: 스타터 릴레이 고장과 유사한 시동 불량 증상을 유발할 수 있습니다. 스타터 릴레이가 정상 작동하는데도 시동 모터가 돌지 않는다면 스타터 모터 자체의 문제일 가능성이 높습니다.
- ECU (엔진 제어 모듈): ECM-파워 릴레이는 ECU에 전원을 공급하며, ECU 자체 문제도 유사한 전기적 증상을 유발할 수 있습니다.
부품 구매 시 주의사항
랜드로버 레인지로버 이보크 L538 모델에는 다양한 종류의 릴레이가 사용됩니다. 따라서 정확한 릴레이 부품 번호를 확인하기 위해서는 반드시 차대번호 조회가 필요합니다. 잘못된 부품을 구매하여 시간과 비용을 낭비하지 않도록 주의하시기 바랍니다.

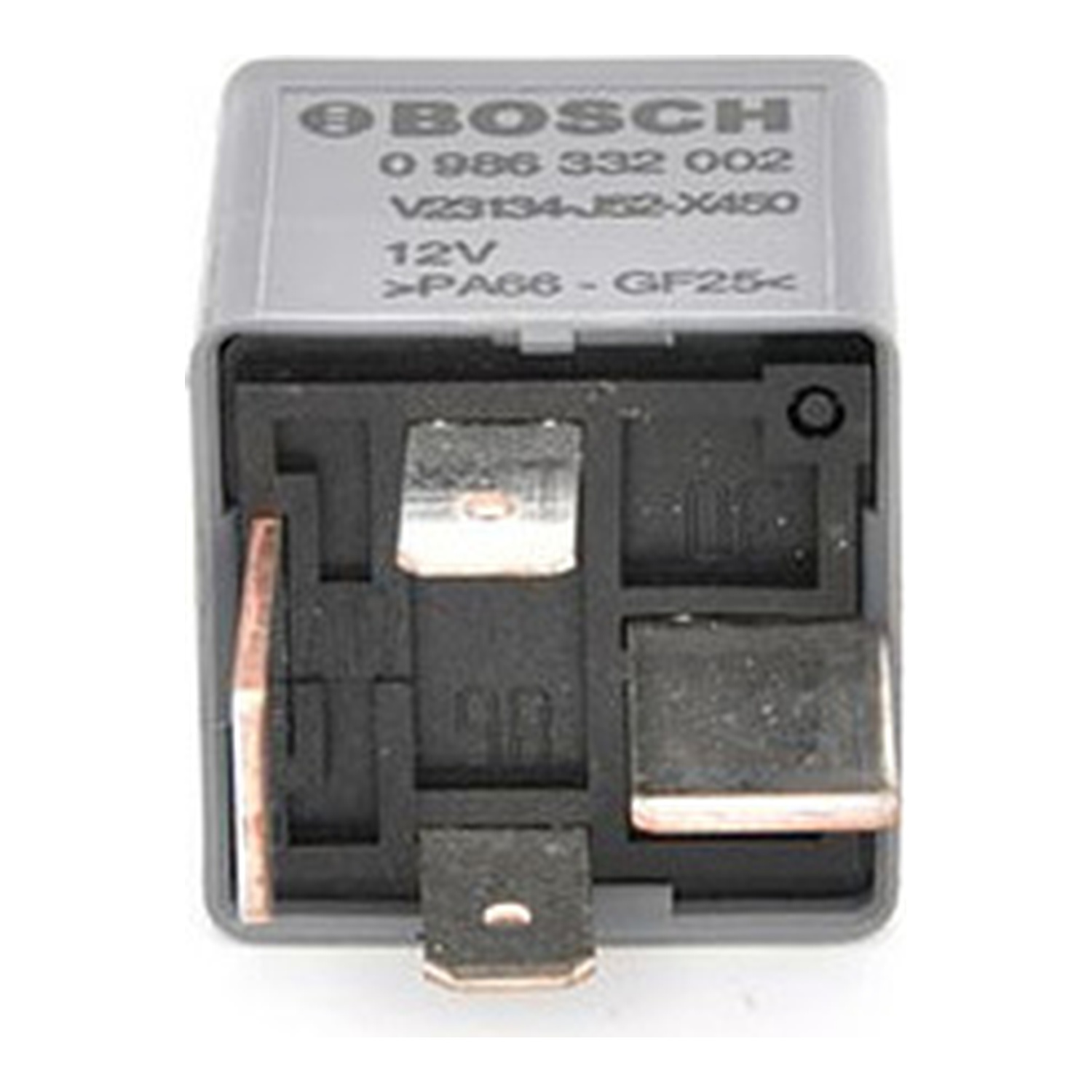

01적용 차량총 534개 · 8개 제조사02순정 OEM · 호환 품번68개랜드로버 2개YWB50006002JLM21842포르쉐 3개999657017909996570089099361513500볼보 3개118062809441158VOE11806280포드 8개142575414334986G9T-14B192-EA6G9T14B1925M5T14B192EA0735257493BG14N089CB93BG14N089CA폭스바겐 6개1919375038D09512537M0951253A8KO9512537MO951253A0431951254아우디 10개4H0951253431951253H7N09512538E09512538D0951253A443951253K443951253J141951253B8K09512530191937503벤츠 12개0025421319A0025421319A002542261964002542801900098280230025451319A0025420619A0025451319A00254226190025420619002542261964A0009828023도요타 2개90987020169098702030피아트 5개513952600500341925K05003419255176961646520419마쓰다 1개N3M1-18-821시트로엥 2개96730621807905522230재규어 3개JLM21842LHF6703AA02LHF6703AA푸조 3개6555HJ6555VP655533스마트 4개A00254280190025422619A00254272190025427219BMW 1개61368350358페라리 1개157991애스턴마틴 1개3781960사브 1개9522081BOSCH 릴레이22,900원상품 보기 →#랜드로버#이보크#L538#릴레이#시동불량#전기장치고장#엔진과열#경고등
