“차가 막히면 엔진 온도가 올라가요”, “정차 중에 온도 게이지가 H로 올라가요”, “에어컨 켜고 정차하면 엔진이 뜨거워져요”와 같은 경험이 있으신가요? 벤츠 S350, S500, SL55 AMG, S280 등 W220 바디 계열 차주분들이라면 라디에이터 팬 문제를 의심해 볼 수 있습니다. 엔진과 에어컨의 핵심 냉각 장치인 라디에이터 팬은 특정 주행 환경에서 치명적인 문제를 일으킬 수 있어 빠른 진단과 조치가 중요합니다.

라디에이터 팬 관련 고장 코드와 의미

진단 스캐너를 통해 다음과 같은 고장 코드가 확인된다면 라디에이터 팬 시스템에 문제가 있음을 의미합니다.

• P0480: 냉각 팬 1 제어 회로 문제
• P0481: 냉각 팬 2 제어 회로 문제
• P0482: 냉각 팬 3 제어 회로 문제
• P0483: 냉각 팬 합리성 점검
• P0484: 냉각 팬 회로 과전류
• P0485: 냉각 팬 전원/접지 회로 문제

이러한 코드가 나타났다면 팬 자체의 고장, 팬 모터 또는 제어 모듈의 결함, 혹은 전원 공급 회로의 문제 등 냉각 팬 시스템 전반에 걸친 점검이 필요합니다.

벤츠 라디에이터 팬, 어떤 역할을 할까요?

라디에이터 팬은 엔진 냉각수와 에어컨 컨덴서의 열을 식히기 위해 라디에이터를 통해 공기를 강제로 흡입하는 역할을 합니다. 특히 차량이 정지해 있거나 저속으로 움직일 때, 주행풍이 부족한 상황에서 엔진 과열을 막고 에어컨 성능을 유지하는 데 결정적인 역할을 합니다.

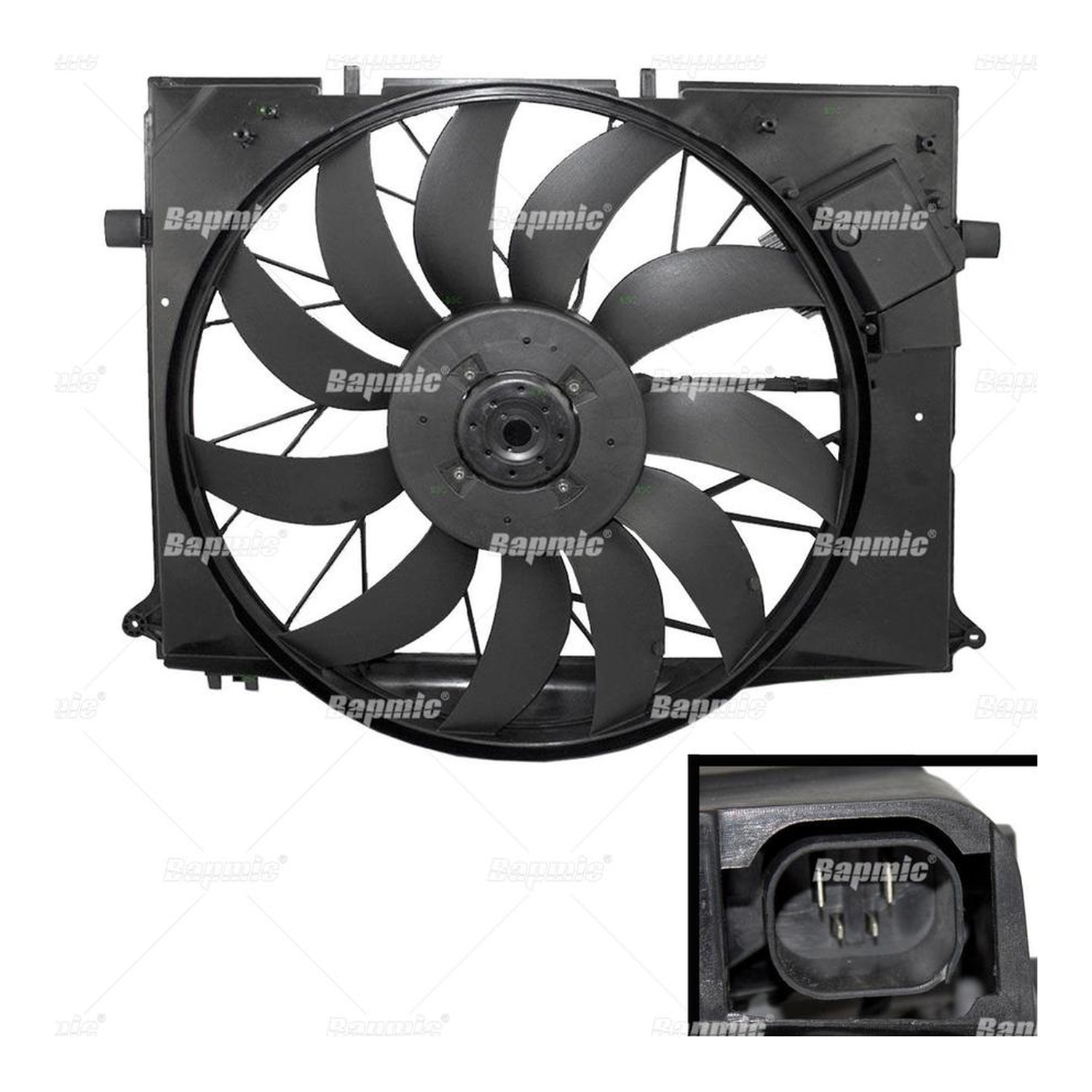

벤츠 W220 S350 모델의 라디에이터 팬은 팬, 모터, 제어 모듈이 하나의 통합 어셈블리로 판매됩니다. 개별 구성 요소는 따로 구매할 수 없으며, 순정 OEM 품번 2205000293으로 통합 부품을 찾을 수 있습니다.

라디에이터 팬 고장, 이런 증상이 나타납니다

라디에이터 팬에 문제가 생기면 다양한 증상이 나타나며, 심각도에 따라 즉시 점검이 필요할 수 있습니다.

• 정차 또는 저속 주행 시 엔진 과열 (심각도 4/5, 즉시 점검)
  고객 표현: “차가 막히면 엔진 온도가 올라가요”, “정차 중에 온도 게이지가 H로 올라가요”, “에어컨 켜고 정차하면 엔진이 뜨거워져요”
  발생 상황: 정차 중, 교통 체증 시
  방치 시 위험: 엔진 과열로 인해 실린더 헤드 변형, 헤드 개스킷 손상 등 심각한 엔진 손상이 발생할 수 있습니다. 팬이 작동하지 않으면 정지 또는 저속 주행 시 냉각수 온도를 충분히 낮추지 못하기 때문입니다.

• 에어컨 작동 시 찬 바람이 약하거나 안 나옴 (심각도 2/5, 빠른 점검 권장)
  고객 표현: “에어컨이 시원하지 않아요”, “정차 시 에어컨 바람이 미지근해요”, “주행 중에는 에어컨이 시원한데 정차하면 안 시원해요”
  발생 상황: 에어컨 작동 시, 정차 중
  방치 시 위험: 에어컨 시스템의 과부하로 이어질 수 있으며, 장기적으로는 다른 에어컨 부품의 수명 단축을 초래할 수 있습니다. 팬이 고장 나면 에어컨 컨덴서가 제대로 냉각되지 않아 에어컨 성능이 저하됩니다.

• 라디에이터 팬에서 비정상적인 소음 발생 (심각도 3/5, 빠른 점검 권장)
  고객 표현: “팬에서 윙윙거리는 소리가 나요”, “팬에서 갈리는 소리가 나요”, “팬에서 덜그럭거리는 소리가 나요”
  발생 상황: 엔진 작동 중, 에어컨 작동 중
  방치 시 위험: 팬 모터 베어링 손상, 팬 블레이드 파손 등으로 인해 팬 어셈블리 전체가 고장 나거나 이물질이 끼어 다른 부품에 손상을 줄 수 있습니다. 팬 모터 내부 베어링 마모, 팬 블레이드 손상 또는 이물질 유입 등이 원인입니다.

• 냉각팬이 전혀 작동하지 않음 (심각도 4/5, 즉시 점검)
  고객 표현: “엔진이 뜨거워져도 팬이 안 돌아요”, “에어컨을 켜도 팬이 안 돌아요”, “팬이 멈춰 있어요”
  발생 상황: 엔진이 뜨거울 때, 에어컨 작동 시
  방치 시 위험: 엔진 과열로 인한 치명적인 손상으로 이어질 수 있으며, 주행 중 차량이 멈출 수 있습니다. 팬 모터 고장, 팬 제어 모듈 고장, 퓨즈 단선, 릴레이 불량, 또는 엔진 냉각수 온도 센서 불량 등 다양한 원인이 있을 수 있습니다.

주요 고장 원인과 교체 주기

벤츠 W220 S350 (M112 엔진) 모델의 라디에이터 팬은 약 10만~15만 km 주행 시 고장이 발생할 수 있는 소모품으로 분류됩니다. 주요 고장 원인은 다음과 같습니다.

• 팬 모터 고장: 베어링 마모나 전기적 문제로 인해 팬이 제대로 회전하지 않거나 멈춥니다. 이 차량에 흔한 고장입니다.
• 팬 제어 모듈 고장: 팬의 속도를 제어하는 모듈에 문제가 생겨 팬이 비정상적으로 작동하거나 전혀 작동하지 않습니다. 이 또한 이 차량에 흔한 고장입니다.
• 퓨즈 또는 릴레이 불량: 팬에 전원을 공급하는 퓨즈가 끊어지거나 릴레이가 고장 나면 팬이 작동하지 않습니다.
• 냉각수 온도 센서 불량: 엔진 냉각수 온도를 제대로 감지하지 못해 팬 작동 명령이 전달되지 않을 수 있습니다.

교체 주기는 약 10만~15만 km 또는 고장 증상 발생 시 교환하는 것을 권장합니다.

라디에이터 팬 자가진단 방법

간단한 자가진단을 통해 라디에이터 팬의 이상 유무를 어느 정도 파악할 수 있습니다.

1. 시동을 걸고 엔진이 정상 작동 온도에 도달할 때까지 기다리거나 에어컨을 켜봅니다. 팬이 회전하지 않거나, 비정상적인 소음(윙윙거림, 갈리는 소리, 덜그럭거림)이 발생하면 문제가 있을 수 있습니다.
2. 퓨즈 박스에서 라디에이터 팬 관련 퓨즈를 육안으로 확인합니다. 퓨즈가 끊어져 있으면 교체해야 합니다.
3. 진단 스캐너를 사용하여 냉각 팬 관련 고장 코드를 확인합니다. P0480, P0481, P0482, P0483, P0484, P0485 등의 코드가 나타나면 냉각 팬 회로 또는 속도 제어에 문제가 있음을 나타냅니다.

교체 작업의 난이도, 공임 그리고 함께 점검할 부품

라디에이터 팬 교체 작업은 숙련자에게는 DIY 사례가 있을 정도로 접근성이 있지만, 여러 부품 탈거와 냉각 시스템 작업이 포함되어 주의가 필요합니다.

• 작업 난이도: 냉각수 배출 및 재주입, 라디에이터 호스 탈거, 에어 인테이크 파이프 탈거 등 여러 부품 탈거가 필요하며, 냉각 시스템 에어 빼기 작업이 중요합니다.
• 공임: 라디에이터 팬 어셈블리 교환 공임은 약 25~70만원 선으로, 작업 시간은 약 1.5~3시간 정도 소요될 수 있습니다.

라디에이터 팬 교체 시 다음 연관 부품들의 상태를 함께 점검하거나 교체하는 것을 권장합니다.

• 냉각수 온도 센서 (상태 확인 후): 팬 작동 불량의 원인이 될 수 있으며, 교체 시 냉각수 배출이 필요할 수 있습니다.
• 라디에이터 (상태 확인 후): 팬 교체 시 라디에이터를 탈거해야 하는 경우가 많으며, 노후 차량의 경우 함께 교체하는 것을 권장합니다.
• 냉각수 (필수): 팬 교체 시 냉각수 배출 및 재주입이 필수적입니다.
• 서펜타인 벨트 (상태 확인 후): 팬 교체 작업 시 함께 점검하거나 교체하는 경우가 있습니다.

감별 진단:

• 냉각수 온도 센서: 진단 스캐너를 통해 냉각수 온도 센서의 실제 값을 확인하고, 팬 제어 모듈에 신호가 제대로 전달되는지 확인해야 합니다. 센서 불량 시 팬이 강제로 계속 작동하거나 전혀 작동하지 않을 수 있습니다.
• 팬 릴레이 또는 퓨즈: 퓨즈 박스에서 해당 퓨즈를 육안으로 확인하거나 멀티미터로 저항을 측정하여 단선 여부를 확인합니다. 릴레이는 교체하여 테스트해 볼 수 있습니다.
• 워터 펌프: 워터 펌프 주변에서 냉각수 누수 흔적(하얀 규산염 찌꺼기)이나 풀리 뒤쪽 아래 누수 구멍의 젖은 자국을 확인합니다. 팬은 작동하지만 엔진이 과열된다면 워터 펌프 문제일 수 있습니다.

부품 구매 시 주의사항

벤츠 라디에이터 팬 구매 시 정확한 부품 호환성을 위해 반드시 차대번호(VIN) 확인이 필요합니다. 특히 600W 팬과 견인 패키지용 팬은 호환되지 않을 수 있으므로 주의해야 합니다. 이 부품은 좌우전후 구분이 없는 단일 어셈블리입니다.
