"체크 엔진 불 들어와요", "차가 잘 안 나가요", "정차 시 차가 떨려요" 등 도요타 캠리 2.5 HEV, 라브4 2.5 HEV, 캠리 2.5, 하이랜더 2.5 HEV 차주분들이 자주 호소하는 증상들입니다. 만약 이런 증상과 함께 엔진 경고등이 점등되었다면, 흡기 매니폴드에 장착된 맵센서(MAP Sensor)의 이상을 의심해볼 수 있습니다. 특히 순정 OEM 품번 8942133010을 가진 맵센서를 사용하시는 해당 차종 오너분들이라면 이 글이 문제 해결에 큰 도움이 될 것입니다.

엔진 경고등과 맵센서 고장코드 (P0105, P0106, P0107, P0108, P0109)

OBD-II 스캐너로 차량을 진단했을 때 다음과 같은 고장 코드가 감지된다면, 맵센서 관련 문제일 가능성이 매우 높습니다.


• P0105: 흡기 매니폴드 절대 압력/대기압 센서 회로 이상 – 맵센서 회로에 전반적인 문제가 있음을 나타냅니다.

• P0106: 흡기 매니폴드 절대 압력/대기압 센서 범위/성능 문제 – 맵센서가 측정하는 압력 값이 예상 범위를 벗어나거나 성능이 저하되었음을 의미합니다.

• P0107: 흡기 매니폴드 절대 압력/대기압 센서 회로 낮음 – 맵센서 회로의 전압이 너무 낮게 감지될 때 발생합니다.

• P0108: 흡기 매니폴드 절대 압력/대기압 센서 회로 높음 – 맵센서 회로의 전압이 너무 높게 감지될 때 발생합니다.

• P0109: 흡기 매니폴드 절대 압력/대기압 센서 회로 간헐적 – 맵센서 회로에 일시적이거나 불규칙적인 문제가 발생했음을 나타냅니다.

이러한 코드가 뜨면 맵센서 자체의 고장, 센서로 연결되는 배선 문제, 혹은 센서 연결부의 오염이나 누출 등을 우선적으로 점검해야 합니다.

맵센서, 내 차 엔진의 '숨쉬는 압력'을 감지하다

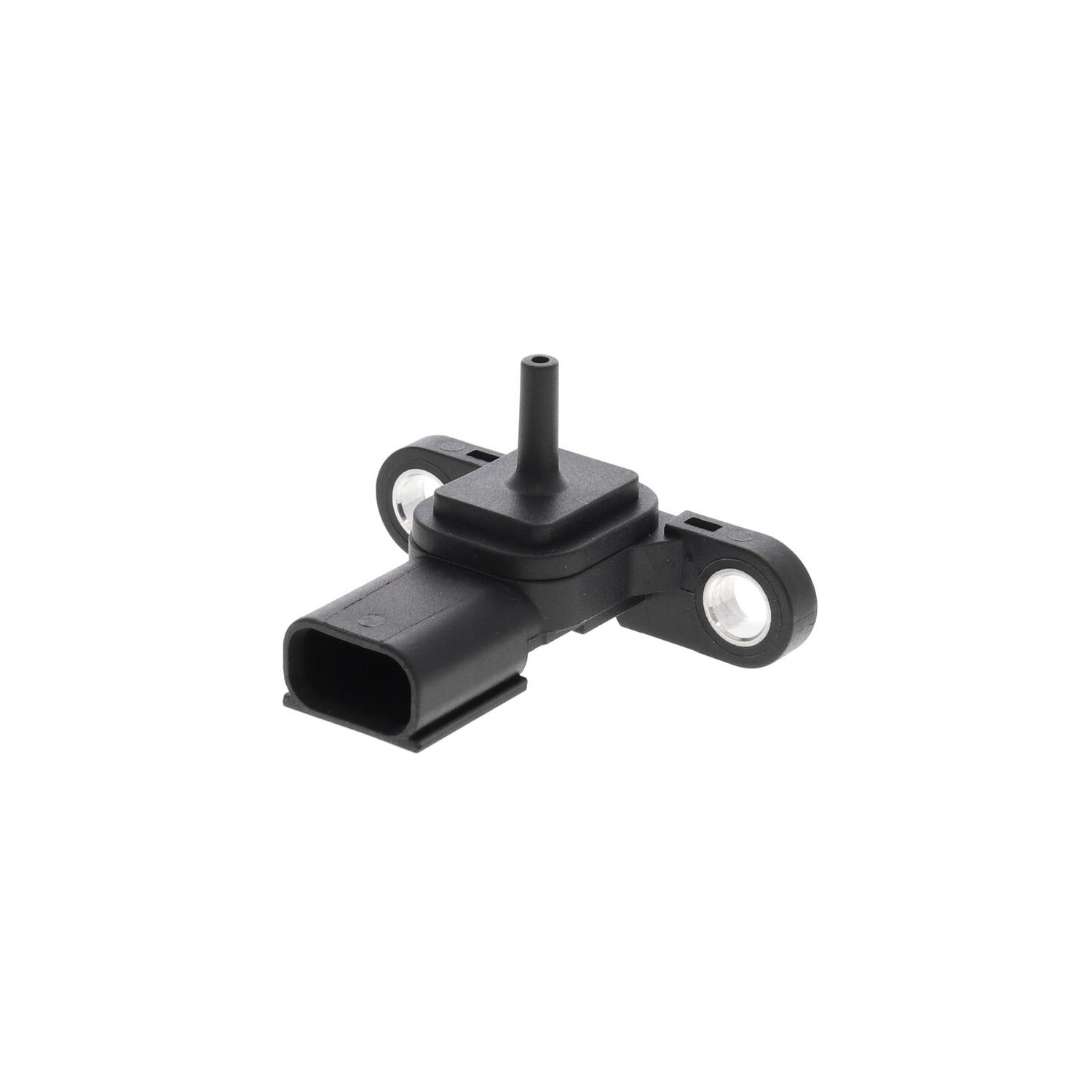

맵센서(Manifold Absolute Pressure Sensor)는 엔진의 '숨'과 같은 흡기 공기의 압력을 측정하는 중요한 부품입니다. 구체적으로는 흡기 매니폴드 내부의 절대 압력을 측정하여 이 정보를 엔진 제어 장치(ECU)에 전달합니다. ECU는 이 압력 데이터를 바탕으로 엔진에 필요한 연료 분사량과 점화 시기를 정밀하게 결정하여 엔진이 최적의 효율로 작동하도록 돕습니다.

도요타 캠리 2.5 HEV (A25A-FXS 엔진) 모델의 맵센서는 흡기 매니폴드 전면에 위치하며, 일반적으로 8mm 볼트 하나와 고무 호스로 연결되어 있어 비교적 접근성이 좋은 편입니다. 이 정보는 2017년 이후 캠리 하이브리드(AXVH70/75) 모델을 포함한 해당 도요타 2.5 HEV 및 2.5 가솔린 모델에 공통적으로 적용됩니다.

맵센서 고장 시 나타나는 주요 증상들

맵센서에 문제가 생기면 차량 운행에 다양한 불편함과 잠재적인 위험이 발생할 수 있습니다.

1. 엔진 경고등 점등

고객 표현: "체크 엔진 불 들어와요", "엔진 경고등 떴어요"
발생 시점: 주행 중, 시동 후
심각도: 2/5 (빠른 점검 권장)
방치 시: 맵센서가 잘못된 압력 데이터를 ECU에 보내면 ECU가 이상을 감지하여 엔진 경고등을 점등시킵니다. 이를 방치하면 정확한 공기-연료 혼합이 어려워 엔진 손상으로 이어질 수 있습니다.

2. 출력 저하 및 가속 불량

고객 표현: "차가 잘 안 나가요", "가속이 더뎌요", "힘이 없어요"
발생 시점: 가속 시, 오르막길 주행 시
심각도: 3/5 (빠른 점검 권장)
방치 시: 맵센서가 흡기 매니폴드의 압력을 잘못 측정하면 ECU가 연료 분사량을 제대로 조절하지 못해 엔진 출력이 저하되고 가속 성능이 떨어집니다. 엔진이 과도하게 농후하거나 희박하게 작동하여 엔진 손상 및 촉매 변환기 손상으로 이어질 수 있습니다.

3. 연비 불량

고객 표현: "기름을 많이 먹어요", "연비가 나빠졌어요"
발생 시점: 상시
심각도: 2/5 (경과 관찰 가능)
방치 시: 맵센서 고장으로 ECU가 연료를 과도하게 분사하거나 부족하게 분사하여 최적의 공연비를 유지하지 못해 연비가 나빠집니다. 불필요한 연료 소모가 지속됩니다.

4. 공회전 불안정 및 시동 꺼짐

고객 표현: "정차 시 차가 떨려요", "시동이 자꾸 꺼져요", "아이들링이 불안해요"
발생 시점: 정차 중, 시동 직후
심각도: 4/5 (즉시 점검)
방치 시: 맵센서가 잘못된 압력 정보를 보내면 ECU가 공회전 시 필요한 연료량을 제대로 조절하지 못해 엔진이 불안정하게 작동하거나 시동이 꺼질 수 있습니다. 주행 중 시동이 꺼져 사고 위험이 있으며, 엔진 부품에 무리를 줄 수 있습니다.

5. 배출가스 증가 및 검사 불합격

고객 표현: "매연이 많이 나와요", "배출가스 검사 떨어졌어요", "이상한 냄새가 나요"
발생 시점: 배기 시, 배출가스 검사 시
심각도: 3/5 (빠른 점검 권장)
방치 시: 맵센서 고장으로 공연비가 맞지 않으면 불완전 연소가 발생하여 배출가스에 유해 물질이 증가하고, 검사 불합격의 원인이 됩니다. 환경 규제 위반 및 촉매 변환기 손상으로 이어질 수 있습니다.

맵센서 고장의 흔한 원인과 자가진단법

맵센서 고장은 다양한 원인으로 발생할 수 있으며, 간단한 자가진단을 통해 문제의 원인을 파악하고 초기 대응할 수 있습니다.

고장 원인


• 센서 내부 오염: 카본 퇴적물 등이 센서 표면에 쌓여 정확한 압력 측정을 방해합니다.

• 센서 연결 호스 막힘 또는 누출: 맵센서와 연결된 고무 호스가 막히거나 찢어져 압력 전달이 원활하지 않을 수 있습니다.

• 전기 커넥터 불량: 센서 커넥터가 느슨하거나 녹슬거나 균열이 생겨 전기 신호 전달에 문제가 생길 수 있습니다.

• 센서 자체 고장: 전자 부품의 노후화로 인해 센서 자체의 기능이 저하될 수 있습니다.

자가진단법


• OBD-II 스캐너로 오류 코드 확인: P0105, P0106, P0107, P0108, P0109 등의 코드가 감지되면 맵센서 관련 문제일 가능성이 높습니다.

• 맵센서 육안 점검 및 청소: 센서에 카본 퇴적물이나 오염이 심한 경우, MAF 센서 클리너를 사용하여 조심스럽게 청소해 볼 수 있습니다.

• 맵센서 연결 호스 점검: 호스가 막히거나 찢어지거나 느슨하게 연결되어 있는지 육안으로 확인합니다.

맵센서 교체, 얼마나 걸리고 비용은? (교체 주기, 공임, 난이도)

맵센서 교체는 차량 관리에 있어 중요한 부분이며, 주기와 비용을 미리 알아두면 좋습니다.

교체 주기

일반적으로 약 20만~24만km 주행 후 또는 고장 발생 시 교환하는 것이 권장됩니다. 하지만 차량의 운행 환경이나 관리 상태에 따라 주기는 달라질 수 있습니다.

작업 난이도

맵센서는 흡기 매니폴드에 위치하며, 8mm 볼트 하나와 고무 호스로 연결되어 있어 접근성이 좋은 편입니다. 따라서 기본적인 정비 지식과 공구가 있다면 DIY(자가 정비) 사례도 찾아볼 수 있을 정도로 난이도가 낮은 편에 속합니다.

공임

전문 정비소를 통한 맵센서 교환 공임은 약 5만원에서 10만원 사이로 형성되어 있으며, 작업 시간은 약 0.5시간에서 1시간 정도 소요됩니다. 이는 부품 가격을 제외한 순수 작업 비용입니다.

함께 점검하면 좋은 부품과 감별 진단

맵센서 고장과 유사한 증상을 보이는 다른 부품들이 있으므로, 정확한 진단을 위해 함께 점검하거나 감별 진단하는 것이 중요합니다.

연관 부품


• 흡기 매니폴드 호스: 맵센서와 연결된 호스가 막히거나 손상되면 맵센서 오작동의 원인이 될 수 있으므로 함께 점검해야 합니다.

• 에어 필터: 에어 필터 오염으로 인해 흡기 시스템 전반에 오염이 발생하면 맵센서에도 영향을 줄 수 있습니다.

• 산소 센서 (O2 센서): 맵센서와 함께 공연비 조절에 관여하며, 유사한 증상을 보일 수 있습니다.

감별 진단

OBD-II 스캐너를 통해 특정 오류 코드를 확인하여 다른 센서 문제와 구분할 수 있습니다.


• 산소 센서 (O2 센서): P0130~P0167 범위의 코드를 유발할 수 있습니다.

• 스로틀 포지션 센서 (TPS): 스로틀 바디에 위치하며, P0120~P0124 범위의 코드를 확인하여 구분합니다.

• 질량 공기 흐름 센서 (MAF 센서): 에어 필터 박스 뒤에 위치하며, P0100~P0104 범위의 코드를 유발할 수 있습니다. 맵센서와 MAF 센서는 흡기 공기량 측정에 관여하지만, 서로 다른 방식으로 작동하며, OBD-II 코드로 명확히 구분해야 합니다.

맵센서는 엔진 성능과 연비, 배출가스에 직접적인 영향을 미치는 중요한 부품입니다. 위에서 언급된 증상이 나타난다면 지체 없이 점검하여 안전하고 쾌적한 주행 환경을 유지하시기 바랍니다. 부품 구매 시에는 반드시 차량의 차대번호(VIN)를 통해 정확한 부품(예: 8942133010)을 확인하고 구매하는 것이 중요합니다.
