엔진 경고등 점등, 공회전 불안정? 맵센서 고장코드 P0105, P0106, P00B8를 주목하세요

혼다 CR-V 2.4 i-VTEC, 시빅 1.8, 어코드 2.4 등 K24Z 엔진이 탑재된 차량에서 '체크 엔진 불이 들어왔어요', '차가 잘 안 나가고 힘이 없어요', '신호 대기 중에 차가 떨려요' 같은 증상을 겪고 계신가요? 이는 맵센서(MAP Sensor) 이상일 가능성이 높습니다. 특히 순정 OEM 부품 번호 37830-RNA-A01을 사용하는 차량이라면 더욱 그렇습니다.

진단기에서 다음과 같은 고장 코드가 확인되었다면, 맵센서 문제를 의심하고 정밀 점검을 진행해야 합니다.


• P0105: 흡기 매니폴드 절대 압력/대기압 센서 회로 이상 - 맵센서 회로에 전기적 문제가 발생했음을 나타냅니다.

• P0106: 흡기 매니폴드 절대 압력/대기압 센서 회로 범위/성능 문제 - 맵센서가 측정하는 압력값이 정상 범위를 벗어나거나 일관성이 없음을 의미합니다.

• P00B8: MAP - 질량 또는 부피 공기 흐름 상관관계 - 맵센서와 다른 공기량 측정 센서(예: MAF 센서) 간에 데이터 불일치가 발생했음을 시사합니다.

이러한 코드는 맵센서 자체의 고장, 배선 문제, 또는 센서 주변 흡기 시스템의 이상으로 인해 발생할 수 있습니다.

맵센서(MAP Sensor)는 어떤 역할을 할까요?

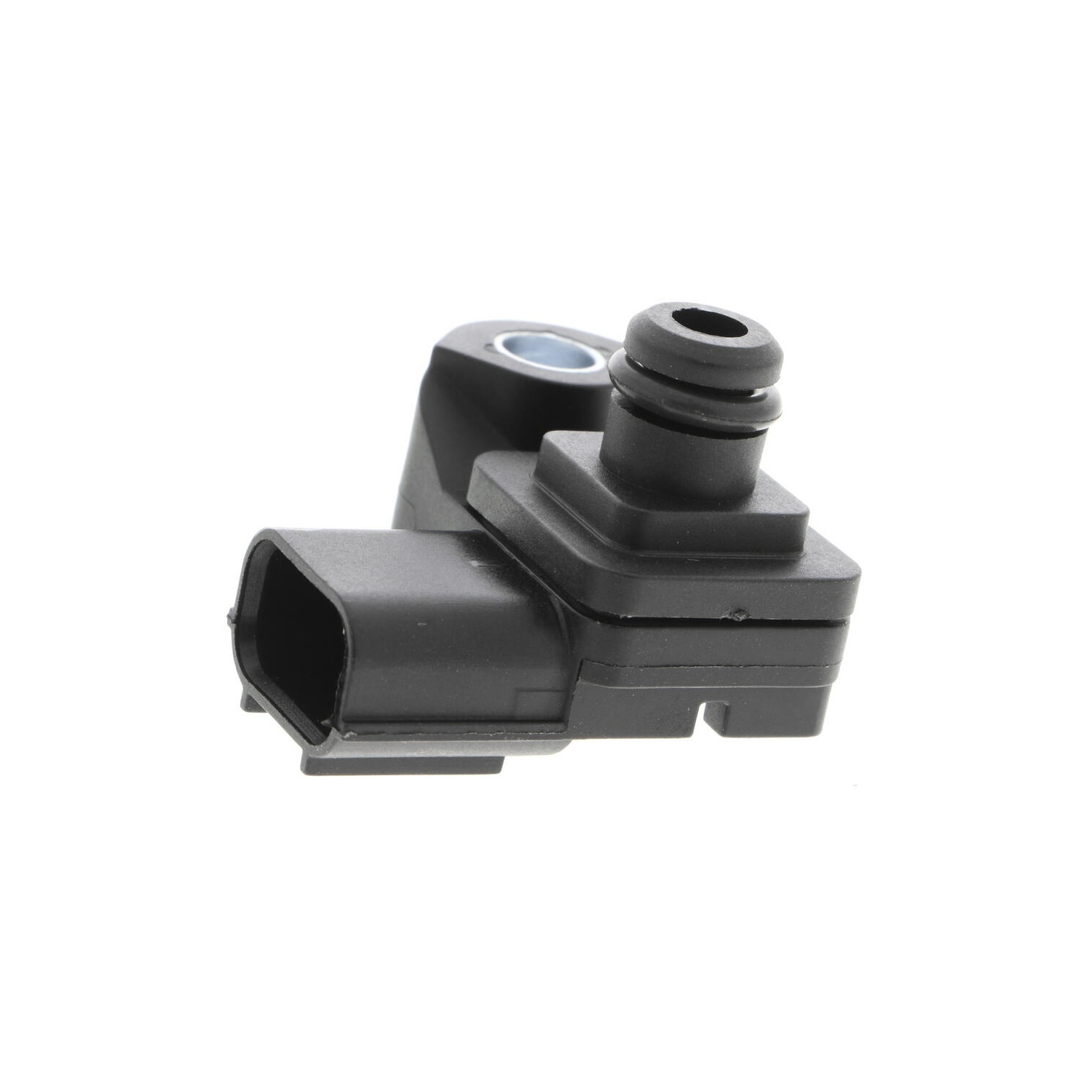

맵센서는 흡기 매니폴드 내부의 절대 압력을 측정하여 ECU(엔진 제어 유닛)에 전달하는 중요한 부품입니다. ECU는 이 압력 정보를 바탕으로 엔진에 필요한 연료 분사량과 점화 시기를 정밀하게 조절하여 최적의 연소 효율을 만들어냅니다. 즉, 엔진이 숨 쉬는 공기의 양을 간접적으로 파악하는 핵심 센서인 셈입니다. 특히 혼다 K24Z 엔진에 사용되는 맵센서는 특정 부품 번호(예: 37830-RNA-A01)를 확인해야 합니다.

맵센서 이상 시 나타나는 주요 증상과 위험성

맵센서가 제 역할을 하지 못하면 엔진 성능에 직접적인 영향을 미치며 다양한 문제가 발생할 수 있습니다. 차주분들이 흔히 겪는 증상과 그 심각도를 함께 살펴보겠습니다.

엔진 경고등 점등 (고객 표현: 체크 엔진 불 들어왔어요, 엔진 경고등 떴어요)

발생 시점: 시동 후, 주행 중
심각도: 2/5 (빠른 점검 권장)
방치 시: 연비 저하, 출력 손실 등 다른 증상으로 이어질 수 있습니다.
이유: 맵센서가 이상 신호를 ECU에 보내면, ECU는 이를 감지하고 운전자에게 경고하기 위해 엔진 경고등을 점등시킵니다.

공회전 불안정 및 시동 꺼짐 (고객 표현: 신호 대기 중에 차가 떨려요, 정차 중에 시동이 꺼져요, 아이들링이 불안정해요)

발생 시점: 정차 중, 신호 대기 중
심각도: 3/5 (빠른 점검 권장)
방치 시: 엔진 손상 가능성이 있으며, 주행 중 시동 꺼짐으로 이어져 안전을 위협할 수 있습니다.
이유: 맵센서가 잘못된 압력값을 보내면 ECU가 연료 분사량과 점화 시기를 제대로 제어하지 못해 엔진의 공회전이 불안정해지거나 심하면 시동이 꺼질 수 있습니다.

가속 불량 및 출력 저하 (고객 표현: 차가 잘 안 나가요, 가속이 더뎌요, 힘이 없어요)

발생 시점: 가속 시, 오르막길 주행 시
심각도: 3/5 (빠른 점검 권장)
방치 시: 연비가 급격히 나빠지고 배출가스 문제가 발생할 수 있습니다.
이유: 맵센서 고장으로 흡입 공기량 측정이 부정확해지면 ECU가 적절한 연료 분사를 하지 못하여 엔진 출력이 저하되고 가속 성능이 나빠집니다.

연비 저하 및 배출가스 증가 (고객 표현: 기름을 많이 먹어요, 연비가 나빠졌어요, 매연이 나와요)

발생 시점: 상시
심각도: 2/5 (경과 관찰 가능)
방치 시: 배출가스 검사 불합격 및 환경 오염을 유발할 수 있습니다.
이유: 맵센서 고장으로 엔진이 '농후(연료 과다)' 또는 '희박(연료 부족)'하게 작동하여 연료 소모가 많아지거나 불완전 연소로 인해 배출가스가 증가할 수 있습니다.

맵센서 고장의 주된 원인

맵센서 고장은 주로 다음과 같은 원인으로 발생합니다.


• 센서 내부 전자 부품 노후화 또는 손상: 시간이 지나면서 센서 내부의 정밀한 전자 부품이 수명을 다하거나 손상될 수 있습니다.

• 배선 또는 커넥터 불량: 센서로 연결되는 배선이 단선되거나 피복이 손상되고, 커넥터 접촉 불량으로 인해 정확한 신호 전달이 어려워질 수 있습니다.

• 흡기 매니폴드 내 이물질 축적: 흡기 매니폴드 내부에 카본 찌꺼기나 기타 이물질이 쌓여 센서의 압력 측정 구멍을 막거나 오염시켜 오작동을 유발할 수 있습니다.

맵센서 고장을 의심할 때 자가진단 방법

맵센서 고장이 의심될 때, 전문 정비소 방문 전 간단히 확인해 볼 수 있는 자가진단 방법이 있습니다.


• 엔진 경고등 확인 및 OBD-II 스캐너 사용: 엔진 경고등이 점등되었다면, OBD-II 스캐너를 연결하여 고장 코드를 확인하는 것이 가장 정확합니다. P0105, P0106, P00B8와 같은 코드가 뜬다면 맵센서 관련 문제일 가능성이 매우 높습니다.

• 육안 검사: 맵센서 주변의 배선이 손상되었거나 커넥터가 제대로 연결되어 있는지 육안으로 확인해 볼 수 있습니다. 다만, 센서 자체의 고장 여부는 육안으로 판단하기 어렵습니다.

맵센서 교체 주기, 공임 및 작업 난이도

맵센서는 특정 교체 주기가 정해져 있지 않으며, 고장 시 교환하는 부품입니다. 증상이 나타나거나 고장 코드가 확인되면 교체를 고려해야 합니다.


• 작업 난이도: DIY 사례가 있을 정도로 비교적 접근성이 좋은 편입니다. 맵센서는 흡기 매니폴드에 장착되어 있으며, 일반적으로 나사 또는 클립으로 고정되어 있어 탈거 및 장착이 어렵지 않습니다.

• 정비 공임: 전문 정비소에서 맵센서 교환 작업 시 약 5만원에서 10만원 정도의 공임이 발생하며, 작업 시간은 약 0.5시간에서 1시간 내외로 예상됩니다.

함께 점검할 연관 부품 및 감별 진단

맵센서와 유사한 증상을 유발하거나 함께 점검해야 할 연관 부품들이 있습니다. 정확한 진단을 위해 아래 부품들도 함께 확인하는 것이 좋습니다.


• 산소 센서 (O2 센서): 맵센서와 함께 엔진의 공기-연료 혼합비를 조절하는 데 중요한 역할을 합니다. OBD-II 스캐너로 고장 코드 확인 시 맵센서 관련 코드(P0105, P0106 등)와 산소 센서 관련 코드가 다르게 나타나므로 코드 구분을 통해 감별 진단이 가능합니다.

• 스로틀 포지션 센서 (TPS): 엔진 출력 및 가속과 관련된 증상이 유사할 수 있습니다.

• 흡기 온도 센서 (IAT 센서): 일부 맵센서에 통합되어 있거나, 흡기 시스템의 다른 센서와 함께 엔진 성능에 영향을 줄 수 있습니다.

• 매스 에어플로우 센서 (MAF 센서): 맵센서와 함께 흡입 공기량을 측정하며, 고장 시 유사한 엔진 성능 문제를 일으킬 수 있습니다. MAF 센서는 공기 필터 뒤에 위치하며, 맵센서는 흡기 매니폴드에 위치하므로 위치와 고장 코드를 통해 감별할 수 있습니다.

• 점화 플러그/코일: 점화 계통 문제는 주로 특정 실린더의 부조로 나타나며, 맵센서 문제는 전반적인 엔진 성능 저하로 나타나는 경향이 있습니다. OBD-II 스캐너로 실린더 실화 코드를 확인할 수 있어 감별이 용이합니다.

맵센서 구매 시 주의사항: 차대번호 확인 필수

혼다 CR-V 2.4 i-VTEC, 시빅 1.8, 어코드 2.4 등 다양한 혼다 차량에 사용되는 맵센서는 외형은 비슷해 보여도 정확한 부품 번호가 중요합니다. 특히 K24Z 엔진에 사용되는 맵센서는 순정 OEM 부품 번호 37830-RNA-A01을 확인해야 합니다. 부품 구매 시에는 반드시 본인의 차량 차대번호(VIN)를 통해 정확한 호환 여부를 확인해야 합니다. 잘못된 부품을 장착하면 문제가 해결되지 않거나 오히려 다른 고장을 유발할 수 있으니 주의하시기 바랍니다.
