주차 후 바닥에 빨간색 또는 갈색 오일 흔적이 보이시나요? 주행 중 변속할 때 쿵 하는 충격이 느껴지거나, 가속 페달을 밟아도 RPM만 오르고 속도가 더디게 붙는 경험을 하셨다면, BMW 차량의 '미션 슬리브' 문제를 의심해 볼 수 있습니다. 특히 BMW 320i, 525i, 120d, X1 20d 등 다양한 모델에서 공통적으로 발생하는 고장이며, 그중에서도 BMW E60 525i (N52 B25 A 엔진)에 장착된 ZF 6단 자동변속기에서 흔히 보고되는 증상 중 하나입니다.

오늘 다룰 부품은 바로 자동변속기의 핵심 부품 중 하나인 메카트로닉 슬리브입니다. 이 작은 부품 하나가 변속기 성능과 직결되는 중요한 역할을 하므로, 증상을 정확히 파악하고 적절한 시기에 정비하는 것이 중요합니다.

메카트로닉 슬리브, 어떤 역할을 할까요?

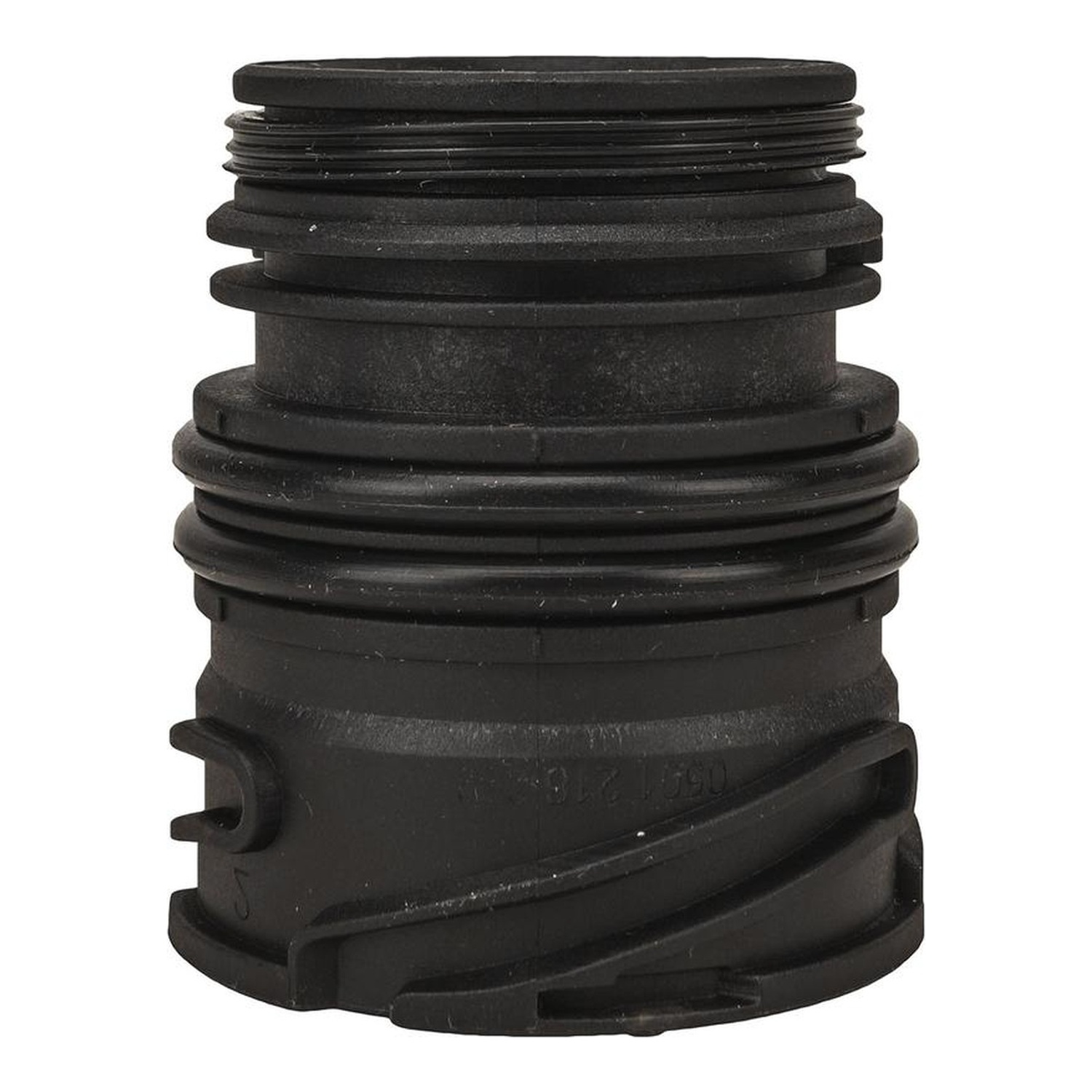

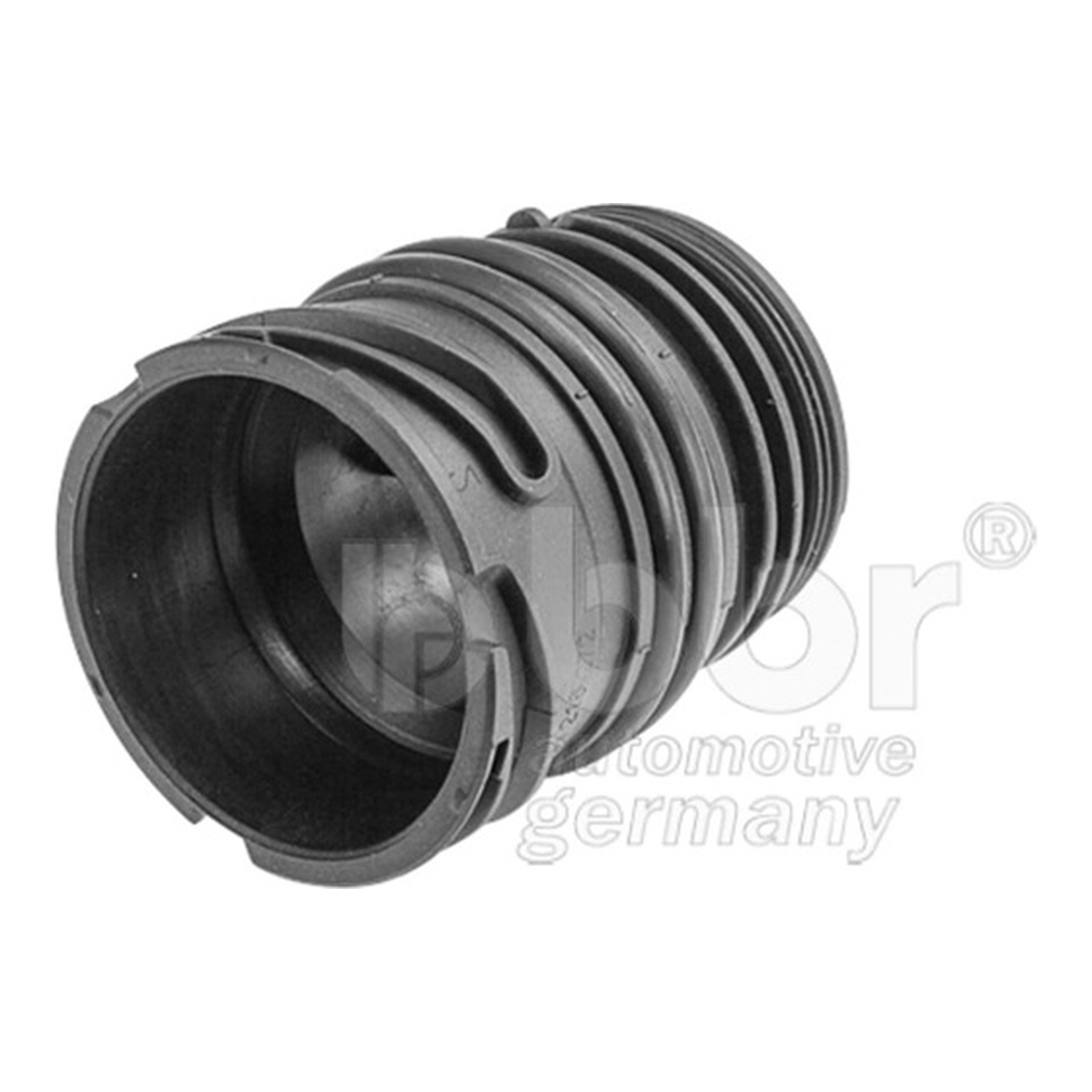

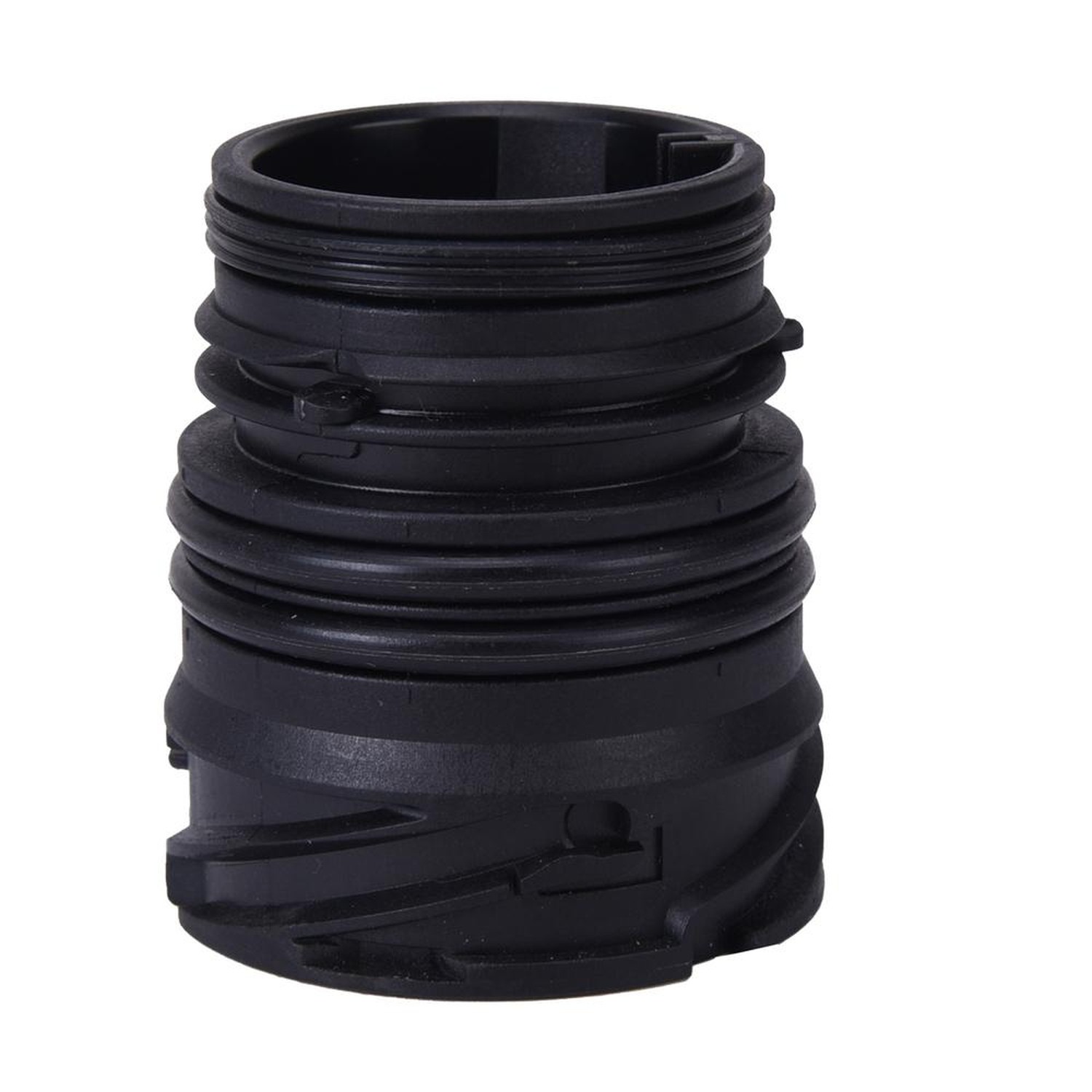

메카트로닉 슬리브는 자동변속기 내부에 위치한 '메카트로닉 유닛'과 변속기 본체를 연결하는 중요한 통로 역할을 합니다. 이 부품은 크게 두 가지 기능을 수행합니다. 첫째, 메카트로닉 유닛이 변속기 내부의 솔레노이드 밸브에 정확한 전기 신호를 전달하여 유압을 제어하고 부드러운 변속이 이루어지도록 돕습니다. 둘째, 변속기 오일이 외부로 새어 나가지 않도록 막아주는 씰링(Sealing) 역할도 겸합니다. 즉, 전기 신호 전달과 오일 누유 방지라는 두 가지 핵심 기능을 담당하는 셈입니다. BMW 순정 OEM 품번 24111571235로 흔히 알려진 이 부품은 변속기 오일 교환 시 함께 교체하는 것이 권장됩니다.

BMW 미션 슬리브 고장, 이런 증상으로 나타납니다

미션 슬리브에 문제가 생기면 다양한 변속기 관련 증상이 나타나며, 방치할 경우 더 큰 고장으로 이어질 수 있으니 주의 깊게 살펴보시기 바랍니다.

1. 변속기 오일 누유 (심각도 3/5, 빠른 점검 권장)


• 고객 표현: "주차 후 바닥에 빨간/갈색 오일이 보여요", "미션에서 오일이 새요", "변속기 하우징 주변에 오일 흔적이 있어요"

• 발생 시점: 주로 주차 후 차량 하부 점검 시 발견됩니다.

• 방치 시: 변속기 오일 부족으로 인해 변속기 과열 및 내부 부품 손상이 가속화되며, 심각한 경우 변속기 고장으로 이어질 수 있습니다.

• 원인: 메카트로닉 슬리브 내부의 O-링이 노후되거나 손상되면서 변속기 오일이 외부로 새어나오게 됩니다.

2. 변속 충격 및 지연 (심각도 3/5, 빠른 점검 권장)


• 고객 표현: "변속할 때 쿵 하고 충격이 와요", "기어 변속이 늦어져요", "차가 울컥거려요"

• 발생 시점: 주행 중 변속 시 또는 정차 후 출발 시에 주로 나타납니다.

• 방치 시: 변속기 내부 부품의 마모를 가속화하고, 전반적인 주행 성능 저하 및 변속기 고장을 유발할 수 있습니다.

• 원인: 슬리브를 통한 전기 신호 전달 불량 또는 오일 압력 저하로 인해 메카트로닉 유닛이 변속을 제대로 제어하지 못하게 됩니다.

3. 변속 슬립 (심각도 4/5, 즉시 점검)


• 고객 표현: "가속해도 RPM만 오르고 속도가 안 붙어요", "기어가 헛도는 느낌이에요"

• 발생 시점: 주로 가속 시에 경험하게 됩니다.

• 방치 시: 변속기 내부 클러치 디스크의 마모를 가속화하고, 심각한 경우 주행 불능 상태에 이를 수 있습니다.

• 원인: 변속기 오일 누유로 인한 유압 부족 또는 슬리브의 전기적 문제로 메카트로닉 유닛이 유압을 제대로 제어하지 못하여 기어 간 동력 전달이 원활하지 않게 됩니다.

4. 변속기 경고등 점등 (심각도 4/5, 즉시 점검)


• 고객 표현: "계기판에 변속기 경고등이 떴어요", "톱니바퀴 모양 경고등이 켜졌어요"

• 발생 시점: 주행 중 또는 시동 시에 나타날 수 있습니다.

• 방치 시: 차량이 안전 모드로 진입하여 주행 성능이 제한되거나, 심각한 경우 시동 불능 상태가 될 수 있습니다.

• 원인: 메카트로닉 슬리브의 문제로 인해 변속기 제어에 이상이 발생하면 차량의 진단 시스템이 이를 감지하고 경고등을 점등합니다.

5. 시동 지연 또는 불능 (N단에서만 시동 가능) (심각도 5/5, 즉시 정지)


• 고객 표현: "시동이 잘 안 걸려요", "P에서는 시동이 안 걸리고 N에서만 걸려요"

• 발생 시점: 시동을 걸 때 나타납니다.

• 방치 시: 차량 운행이 불가능해지며, 다른 변속기 관련 부품의 추가 손상을 유발할 수 있습니다.

• 원인: 메카트로닉 슬리브를 통한 전기적 신호 전달 문제로 인해 변속기 위치 센서가 정확한 기어 위치를 감지하지 못하여 시동 관련 문제가 발생할 수 있습니다.

BMW 미션 슬리브, 왜 고장날까요?

미션 슬리브 고장의 주된 원인은 다음과 같습니다.


• O-링 및 고무 재질의 경화 및 손상: 시간이 지나면서 슬리브 내부의 O-링과 고무 재질이 열화되어 딱딱해지거나 손상됩니다. 이는 BMW 차량에서 흔히 발생하는 고장 원인입니다.

• 열화로 인한 슬리브 본체의 변형 또는 균열: 변속기 내부의 고온 환경에 지속적으로 노출되면서 슬리브 본체가 변형되거나 미세한 균열이 발생하여 누유 및 신호 전달 불량을 야기할 수 있습니다. 이 또한 BMW 차량에서 흔한 고장입니다.

• 부적절한 장착 또는 정비 불량: 과거 정비 시 슬리브가 정확하게 장착되지 않았거나, 부주의로 인해 손상된 경우에도 고장이 발생할 수 있습니다.

내 차의 미션 슬리브, 자가 진단 방법

전문 정비소 방문 전, 간단한 자가 진단을 통해 미션 슬리브의 이상 여부를 확인해 볼 수 있습니다.


• 차량 하부 육안 점검: 차량을 리프트에 띄우거나 안전하게 받친 후, 변속기 하우징 주변, 특히 메카트로닉 슬리브가 장착되는 전기 커넥터 부위에서 빨간색 또는 갈색의 변속기 오일 누유 흔적이 있는지 확인합니다.

• 변속 시 증상 확인: 주행 중 변속할 때 위에서 언급된 변속 충격, 지연, 슬립 현상이 발생하는지 주의 깊게 느껴봅니다.

교체 시기, 공임 및 작업 난이도

미션 슬리브는 소모품으로 분류되며, 적절한 교체 시기에 맞춰 정비하는 것이 변속기 전체의 수명 연장에 도움이 됩니다.


• 교체 주기: 약 10만km 주행 시 또는 고장 증상이 나타날 때 교환하는 것을 권장합니다.

• 작업 난이도: '전문 장비'가 반드시 필요한 작업입니다. 변속기 오일 배출, 오일팬 탈거, 메카트로닉 유닛 탈거 등 복잡한 과정을 거쳐야 하며, 각 부품을 정확한 토크 값으로 재조립해야 하므로 반드시 숙련된 전문 정비사에게 맡겨야 합니다.

• 공임: 미션 슬리브 교환 작업은 미션오일 및 오일팬 교환을 포함하여 약 30~50만원 정도의 공임이 발생하며, 작업 시간은 약 3~5시간이 소요됩니다. (정비소 및 차량 상태에 따라 상이할 수 있습니다.)

함께 점검하면 좋은 부품 및 감별 진단

미션 슬리브 교체 시 또는 관련 증상 발생 시 함께 점검하면 좋은 부품과 다른 고장과의 감별 진단 방법을 알려드립니다.

연관 부품 (함께 점검/교체 권장)


• 미션오일팬 (필터 일체형) (필수): 슬리브 교환 시 미션오일을 배출하므로, 필터가 일체형인 미션오일팬을 신품으로 교체하는 것이 일반적입니다.

• 미션오일 (필수): 슬리브 교환을 위해 미션오일을 배출하므로, 새로운 정품 또는 규격에 맞는 신유로 교환해야 합니다.

• 메카트로닉 브릿지 어댑터 (8자 어댑터) (권장): 메카트로닉 유닛 탈거 시 함께 교체하는 것이 권장되는 고무 씰링 부품입니다.

• 변속기 솔레노이드 밸브 (상태 확인 후): 변속 충격이나 변속 지연 증상이 심한 경우, 슬리브 교체와 함께 솔레노이드 밸브의 점검 및 필요시 교체가 필요할 수 있습니다.

감별 진단 (다른 고장과의 구별)


• 변속기 오일팬 가스켓: 오일 누유 부위를 확인하여 감별합니다. 미션 슬리브는 변속기 측면 전기 커넥터 주변에서 누유가 발생하는 반면, 오일팬 가스켓은 오일팬 가장자리에서 누유가 발생합니다.

• 변속기 솔레노이드 밸브: 진단기 스캔을 통해 특정 솔레노이드 밸브 관련 고장 코드를 확인하거나, 메카트로닉 슬리브 교체 후에도 변속 충격/지연 증상이 지속될 경우 솔레노이드 밸브 점검이 필요합니다.

• 크랭크샤프트 위치 센서: 진단기 스캔을 통해 크랭크샤프트 위치 센서 관련 고장 코드를 확인하거나, RPM 불안정 등 엔진 관련 증상이 동반되는지 확인하여 감별합니다.

부품 구매 시 주의사항

미션 슬리브는 차량의 변속기 종류와 연식에 따라 미세한 차이가 있을 수 있습니다. 따라서 부품 구매 시에는 반드시 차량의 차대번호를 통해 정확한 부품을 확인하는 것이 중요합니다. 위에 언급된 순정 OEM 품번 24111571235는 여러 모델에 적용되지만, 정확한 호환 여부는 차대번호 조회를 통해 최종 확인하시기 바랍니다.
