폭스바겐 뉴비틀 2.0, 뉴비틀 1.6, 보라 2.0, 골프 2.0 등 폭스바겐 차량을 운행하시면서 '시동 끈 후에도 팬이 계속 돌아요', '냉각팬 소리가 너무 요란해요', '팬이 안 돌아요' 혹은 '엔진 과열 경고등이 떠요' 같은 경험을 하셨다면, 라디에이터 팬 컨트롤 유닛 문제를 의심해 볼 수 있습니다. 엔진의 적정 온도를 유지하고 에어컨 시스템의 효율을 결정하는 중요한 부품인 라디에이터 팬 컨트롤 유닛은 고장 시 다양한 문제를 야기할 수 있습니다.

고장코드 해설: 폭스바겐 냉각팬 컨트롤 유닛 문제의 단서

  정비소에서 진단기를 연결했을 때 다음과 같은 고장 코드가 나타난다면, 냉각팬 컨트롤 유닛 관련 문제를 심각하게 고려해야 합니다.
  P1931: 냉각수 팬 제어 모듈 오작동 (Coolant Fan Control Module Malfunction) - 이는 냉각팬 컨트롤 유닛 자체에 문제가 발생했음을 직접적으로 지목하는 코드입니다.
  P068A00: ECM/PCM 전력 계전기 비활성화 (ECM/PCM Power Relay De-Energized) - 이 코드는 컨트롤 유닛으로의 전원 공급에 문제가 있거나, 유닛 내부의 전력 계통에 이상이 있을 가능성을 시사합니다.
  18339: 냉각수 팬 제어 모듈 (Coolant Fan Control Module (J293)) - 역시 컨트롤 유닛의 고장을 나타내는 일반적인 코드입니다.
  이러한 코드들이 확인된다면, 컨트롤 유닛의 전기적 고장이나 내부 회로 손상을 우선적으로 의심하고 정밀 점검을 진행해야 합니다.

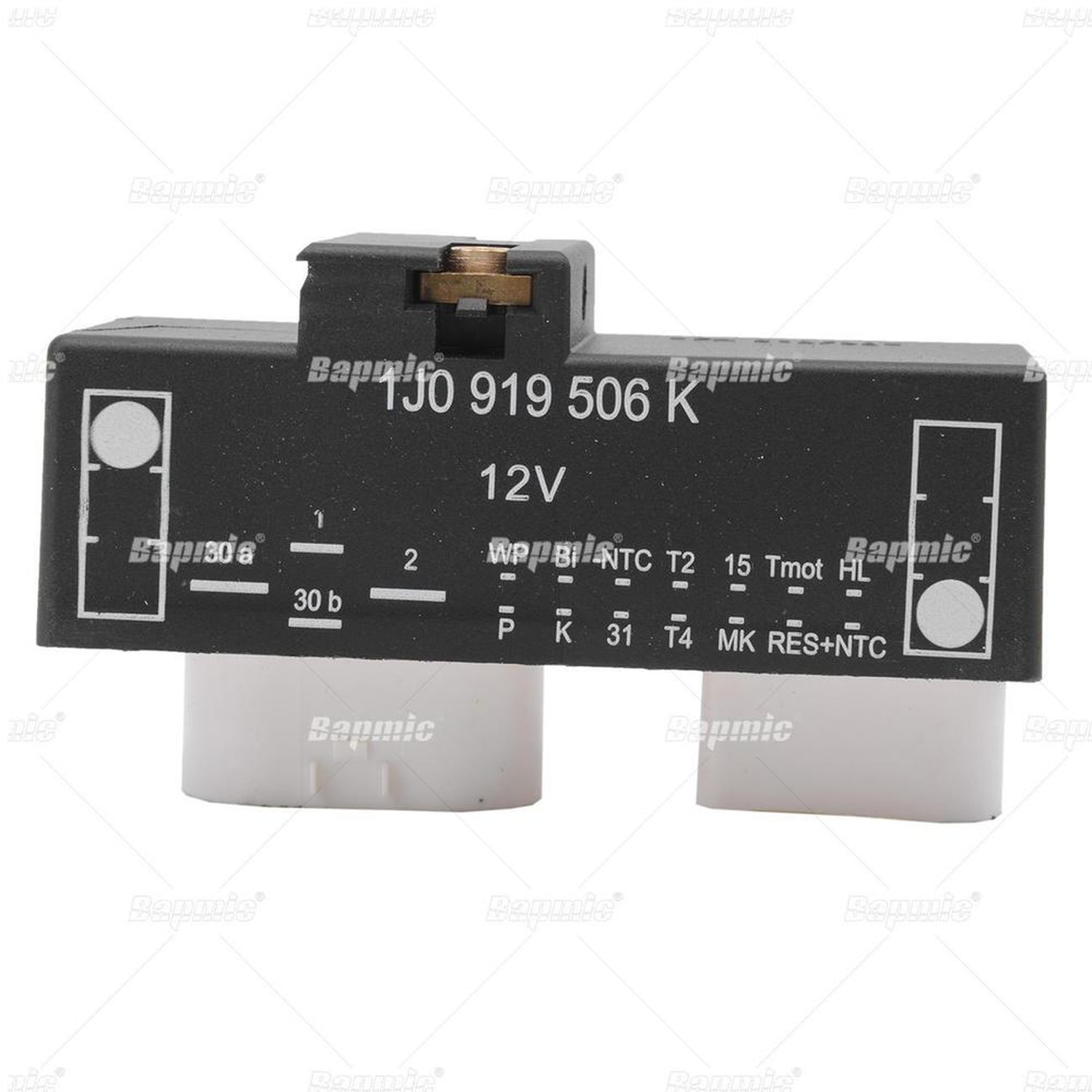

라디에이터 팬 컨트롤 유닛, 어떤 역할을 하나요?

  라디에이터 팬 컨트롤 유닛은 엔진 냉각 시스템의 핵심 부품 중 하나입니다. 이 유닛의 주된 역할은 엔진 냉각팬의 작동 속도를 정밀하게 제어하여 엔진 온도를 항상 적정한 수준으로 유지하는 것입니다. 또한, 에어컨 시스템의 냉매 압력을 조절하는 데도 관여하여 에어컨 성능에도 영향을 미칩니다. 폭스바겐 뉴비틀 2.0 (9C) 차량과 같이 자연흡기 간접 분사(MPI) 방식 가솔린 엔진은 냉각 계통 관리가 특히 중요하므로, 컨트롤 유닛의 역할은 더욱 강조됩니다.

폭스바겐 냉각팬 컨트롤 유닛 고장 증상과 위험성

  컨트롤 유닛 고장은 다양한 형태로 나타나며, 방치 시 심각한 엔진 손상으로 이어질 수 있습니다.


• 냉각팬이 계속 고속으로 돌아요 (심각도 3/5, 빠른 점검 권장)
        고객 표현: '시동 끈 후에도 팬이 계속 돌아요', '냉각팬 소리가 너무 요란해요', '팬이 멈추지 않아요'
        발생 시점: 시동을 끈 후에도, 주행 중 또는 정차 시
        이유: 컨트롤 유닛 내부 고장으로 인해 냉각팬에 지속적으로 전원이 공급되거나, 팬 속도 제어가 제대로 이루어지지 않아 발생합니다.
        방치 시: 배터리 방전은 물론, 냉각팬 모터에 과부하가 걸려 모터 자체의 손상으로 이어질 수 있습니다.

• 냉각팬이 작동하지 않아요 (심각도 4/5, 즉시 점검)
        고객 표현: '팬이 안 돌아요', '엔진 과열 경고등이 떠요', '에어컨을 켜도 팬이 안 돌아요'
        발생 시점: 엔진 온도가 높아질 때, 에어컨 작동 시
        이유: 컨트롤 유닛 고장으로 냉각팬에 전원 공급이 안 되거나, 팬 작동 신호를 보내지 못하여 냉각팬이 돌지 않습니다.
        방치 시: 엔진 과열로 인한 엔진 손상(헤드 가스켓 손상, 엔진 블록 변형 등)이라는 치명적인 결과를 초래할 수 있습니다.

• 엔진 과열이 발생해요 (심각도 5/5, 즉시 정지)
        고객 표현: '수온계 바늘이 불안정해요', '냉각수 경고등이 떠요', '주행 중 흰 연기가 나요'
        발생 시점: 주행 중, 정체 구간
        이유: 냉각팬 컨트롤 유닛이 제대로 작동하지 않아 냉각팬이 필요한 시점에 작동하지 않거나 충분한 속도로 돌지 않아 엔진 냉각이 제대로 이루어지지 않아 과열됩니다.
        방치 시: 엔진 고착, 엔진 헤드 손상 등 심각한 엔진 고장으로 이어져 막대한 수리 비용을 발생시킬 수 있습니다. 즉시 안전한 곳에 정차하고 시동을 끄는 것이 중요합니다.


고장 원인과 자가 진단 방법

  고장 원인:   폭스바겐 냉각팬 컨트롤 유닛 고장의 주요 원인은 다음과 같습니다.



• 전기적 고장 (내부 회로 손상): 이 차량에 흔하게 발생하는 고장 원인으로, 유닛 내부의 전자 회로가 손상되어 기능 저하를 일으킵니다.

• 수분 유입으로 인한 부식: 유닛 내부로 수분이 유입되어 부식을 일으키면서 오작동을 유발할 수 있습니다.

• 과도한 열로 인한 부품 노후화: 엔진룸 내부의 고온 환경과 지속적인 작동으로 인해 부품이 노후화되어 제 기능을 상실하는 경우가 흔합니다.


  자가 진단 방법:


• 시동을 걸고 에어컨을 켠 후 냉각팬이 제대로 작동하는지 확인합니다. 냉각팬이 작동하지 않거나, 비정상적으로 계속 고속으로 회전한다면 문제가 있을 수 있습니다.

• 엔진 냉각수 온도 게이지를 주기적으로 확인합니다. 정상 범위보다 높거나 불안정하게 움직이는 경우 냉각 시스템에 문제가 있음을 의심해야 합니다.

• (주의 필요) 냉각팬 모터에 직접 12V 전원을 연결하여 팬이 회전하는지 확인하는 방법도 있습니다. 팬이 회전하지 않으면 팬 모터 자체의 불량일 가능성이 높고, 회전한다면 컨트롤 유닛 또는 관련 배선 불량일 가능성이 있습니다. 이 방법은 전기 지식이 없는 경우 위험할 수 있으니 전문가에게 맡기는 것이 안전합니다.


교체 시기, 공임 및 작업 난이도

  라디에이터 팬 컨트롤 유닛은 정해진 교체 주기가 있는 소모품이라기보다는 고장 시 교환하는 부품입니다. 위에서 언급된 증상이나 고장 코드가 확인되면 즉시 교체를 고려해야 합니다.
  작업 난이도: 보통 정비소에서 작업하는 수준입니다. 컨트롤 유닛이 냉각수 보조탱크 하단에 위치하여 접근성이 좋지 않을 수 있으며, 주변 부품 탈거가 필요할 수 있습니다. 폭스바겐 뉴비틀의 경우 라디에이터나 알터네이터 같은 부품 교환 시 범퍼와 프레임을 탈거해야 하는 경우가 있어 정비성이 좋지 않기로 알려져 있지만, 컨트롤 유닛 교환은 상대적으로 덜 복잡할 수 있습니다.
  공임: 라디에이터 팬 컨트롤 유닛 교환 공임은 약 10~20만원 선으로 예상할 수 있으며, 작업 시간은 약 1~2시간 정도 소요됩니다. 이는 정비소 및 차량 상태에 따라 달라질 수 있습니다.

함께 점검할 부품과 감별 진단

  냉각 시스템은 여러 부품이 유기적으로 연결되어 작동하므로, 컨트롤 유닛 고장과 유사한 증상을 보이는 다른 부품들도 함께 점검하는 것이 중요합니다.


• 냉각팬 모터: 컨트롤 유닛 고장과 유사한 증상을 보일 수 있습니다. 진단기를 통해 컨트롤 유닛 오류 코드를 확인하거나, 팬 모터에 직접 전원을 인가하여 작동 여부를 확인하여 감별 진단합니다.

• 냉각수 온도 센서: 냉각팬 작동에 직접적인 영향을 줍니다. 고장 시 팬이 계속 돌거나 작동하지 않을 수 있습니다. 진단기를 통해 냉각수 온도 센서의 실시간 데이터를 확인하고, 센서 관련 오류 코드를 확인하여 감별 진단합니다.

• 서모스탯: 엔진 냉각수 온도 조절에 관여하며, 고장 시 엔진 과열 또는 과냉각을 유발할 수 있습니다. 냉각수 온도 변화에 따른 서모스탯의 개폐 여부를 확인하고, 관련 오류 코드를 확인하여 감별 진단합니다.

• 라디에이터: 냉각팬과 함께 엔진 냉각의 핵심 부품입니다. 과열 증상 시 라디에이터의 오염이나 손상 여부도 함께 점검이 필요합니다.
