MINI 맵센서 관련 고장 코드와 의미

"체크 엔진 불이 들어왔어요", "차가 잘 안 나가고 힘이 없어요", "신호 대기 중에 차가 자꾸 떨리고 시동이 꺼져요", "기름을 너무 많이 먹고 매연이 심해졌어요" 같은 증상을 겪고 계신가요? 이러한 문제들은 MINI Cooper D, 미니 컨트리맨 Cooper D, 미니 페이스맨 Cooper D, 미니 Cooper SD 차량의 맵센서(MAP Sensor) 고장과 밀접한 관련이 있을 수 있습니다.

엔진 경고등이 점등되어 진단기를 물렸을 때 다음과 같은 고장 코드가 나타난다면, MINI 차량의 맵센서 이상을 강력히 의심해봐야 합니다.

• P0105: 맵/기압 압력 회로 오작동 - 맵센서 회로에 전반적인 문제가 있음을 나타냅니다.
• P0106: 맵/기압 압력 회로 범위/성능 문제 - 맵센서가 정상 범위 밖의 신호를 보내거나 성능 이상이 있음을 의미합니다.
• P0107: 맵/기압 압력 회로 낮은 입력 - 맵센서에서 ECU로 전송되는 압력 신호가 너무 낮을 때 발생합니다.
• P0108: 맵/기압 압력 회로 높은 입력 - 맵센서에서 ECU로 전송되는 압력 신호가 너무 높을 때 발생합니다.
• P0109: 맵/기압 압력 회로 간헐적 - 맵센서 신호가 간헐적으로 불안정할 때 나타납니다.
• P0068: 맵/MAF - 스로틀 위치 상관 관계 - 맵센서와 스로틀 위치 센서 간의 신호 불일치를 감지했을 때 발생합니다.
• P0069: 다양성 절대 압력 - 기압 압력 상관 - 흡기 매니폴드 압력과 대기압 간의 상관 관계에 문제가 있음을 나타냅니다.

이러한 코드들은 맵센서 자체의 고장, 센서로 가는 배선 문제, 또는 커넥터 불량 등 전기적 문제를 지목합니다. 정비 시에는 단순히 코드만 지우지 말고, 근본적인 원인 진단이 필수입니다.

맵센서의 중요성: 엔진의 두뇌 역할

맵센서(MAP Sensor, Manifold Absolute Pressure Sensor)는 엔진의 '숨통'과 같은 흡기 매니폴드 내의 절대 압력을 정확하게 측정하여 엔진 컨트롤 유닛(ECU)에 전달하는 매우 중요한 부품입니다. ECU는 이 정보를 바탕으로 엔진의 공기량과 부하를 파악하고, 최적의 연료 분사량과 점화 시기를 결정하여 엔진이 원활하게 작동하도록 합니다. 한마디로 엔진의 효율과 성능을 좌우하는 핵심 센서라고 할 수 있죠.

MINI 차량, 특히 F56 Cooper S (B48 A20 A 엔진) 모델의 맵센서는 흡기 매니폴드 뒤쪽 방화벽 근처에 위치하는 경우가 많습니다. 터보차저가 장착된 차량의 경우 인터쿨러 파이프에도 맵센서(부스트 압력 센서)가 추가로 있을 수 있어, 센서의 위치를 정확히 파악하는 것이 중요합니다. 또한, 2020년 이후 연식의 F56 JCW GP B48 A20E 엔진 차량에는 에어 튜브에 맵센서가 장착되는 등, 연식과 모델에 따라 위치가 다를 수 있으니 참고하시기 바랍니다.

맵센서 고장 시 나타나는 주요 증상들

맵센서가 제 기능을 하지 못하면 ECU가 엔진 상태를 정확히 파악하지 못해 다양한 문제가 발생합니다.

• 엔진 경고등 점등 (체크 엔진 불 들어왔어요):
  가장 흔한 증상으로, 주행 중이나 시동 후 계기판에 엔진 경고등이 점등됩니다. 맵센서 고장 시 ECU가 비정상적인 압력 판독값을 감지하여 운전자에게 빠른 점검을 권장하는 신호입니다. (심각도 2/5) 방치하면 연비 저하, 출력 손실, 배출가스 증가 등 다른 증상으로 이어질 수 있습니다.
• 가속 불량 및 출력 저하 (차가 잘 안 나가요, 힘이 없어요):
  가속 시나 오르막길 주행 시 차가 힘없이 느껴지거나 가속이 더뎌집니다. 맵센서가 흡입 공기량을 정확히 측정하지 못하면 ECU가 연료 분사량과 점화 시기를 잘못 조절하여 엔진 출력이 저하되고 가속이 늦어지기 때문입니다. (심각도 3/5) 엔진 부하가 증가하고 연료 소모가 많아지며, 장기적으로 엔진 손상으로 이어질 수 있으니 빠른 점검이 필요합니다.
• 공회전 불안정 및 시동 꺼짐 (신호 대기 중 차가 떨려요, 시동이 자꾸 꺼져요):
  정차 중이나 공회전 시 RPM이 불안정하게 오르내리거나, 심하면 시동이 꺼지는 현상이 발생합니다. 맵센서 오류로 인해 공기량 측정이 부정확해지면 ECU가 연료를 과다 또는 과소 분사하여 공회전 시 RPM이 불안정해지고 엔진 부조 및 시동 꺼짐 현상이 발생할 수 있습니다. (심각도 4/5) 이는 주행 중 시동 꺼짐으로 이어져 안전에 심각한 위협이 될 수 있으므로 즉시 점검해야 합니다.
• 연비 급락 및 배출가스 증가 (기름을 너무 많이 먹어요, 매연이 많이 나와요):
  평소보다 기름 소모가 많아지고 배출가스 검사 시 매연이 증가할 수 있습니다. 맵센서가 잘못된 압력 정보를 ECU에 보내면 연료 분사량이 과도해져 연비가 나빠지고 불완전 연소로 인해 배출가스가 증가할 수 있습니다. (심각도 3/5) 이는 촉매 변환기 손상 등 추가적인 엔진 부품 손상으로 이어질 수 있으니 빠른 점검이 권장됩니다.

맵센서 고장의 흔한 원인과 자가진단법

맵센서 고장은 주로 다음과 같은 원인으로 발생합니다.

• 센서 내부 압력 감지 소자 손상: 맵센서 내부의 핵심 부품인 압력 감지 소자가 노후되거나 물리적 충격으로 손상될 수 있습니다.
• 센서 팁 부분 오염: 엔진 오일 유증기나 카본 찌꺼기 등이 센서 팁에 쌓여 정확한 압력 측정을 방해할 수 있습니다.
• 전기적 배선 문제 또는 커넥터 불량: 센서와 ECU를 연결하는 배선이 손상되거나 커넥터가 제대로 체결되지 않아 신호 전달에 문제가 생길 수 있습니다.

자가진단법:

1. 엔진 경고등 확인: 계기판에 엔진 경고등이 점등되었다면, OBD 스캐너를 연결하여 위에서 언급된 P0105, P0106 등의 고장 코드가 있는지 확인하는 것이 가장 정확합니다.
2. 육안 점검: 맵센서 주변의 배선이 손상되지는 않았는지, 커넥터가 헐겁게 체결되어 있지는 않은지 육안으로 확인해 볼 수 있습니다.

맵센서 교체 주기, 공임 및 작업 난이도

맵센서는 정해진 교체 주기가 있는 소모품이라기보다는, 고장 시 교환하는 부품으로 분류됩니다. 따라서 특별한 문제가 없다면 미리 교체할 필요는 없습니다.

작업 난이도: 보통 정비소에서 작업하는 것이 권장됩니다. 특히 MINI F56 Cooper S (B48 A20 A 엔진)처럼 흡기 매니폴드 뒤쪽 방화벽 근처에 위치하는 경우 접근이 어려워 주변 부품 탈거가 필요할 수 있어, 전문적인 지식과 장비 없이는 자가 교체가 쉽지 않습니다.

예상 공임: 맵센서 교환(흡기 매니폴드 기준) 공임은 약 8~15만원 정도이며, 작업 시간은 약 0.5~1.5시간이 소요될 수 있습니다. 이는 정비소마다 차이가 있을 수 있으므로 방문 전 문의하시는 것이 좋습니다.

함께 점검할 연관 부품과 감별 진단

맵센서 고장과 유사한 증상을 보이거나, 맵센서와 상호작용하는 부품들이 있습니다. 정확한 진단을 위해서는 이들 부품에 대한 감별 진단이 중요합니다.

함께 점검할 연관 부품:

• 산소 센서(O2 센서): 엔진 경고등 점등 및 연비 관련 증상이 유사할 수 있어, 맵센서와 함께 상태 확인이 필요할 수 있습니다. OBD 스캐너로 산소 센서 관련 고장 코드(예: P0036)를 통해 감별 진단이 가능합니다.
• 스로틀 바디: 맵센서와 함께 엔진 공기량 조절에 관여하며, 고장 시 유사 증상을 보일 수 있습니다. OBD 스캐너로 스로틀 바디 관련 고장 코드를 확인하고 작동 상태를 점검해야 합니다.
• 흡기 매니폴드 가스켓: 흡기 매니폴드에 누설이 발생하면 맵센서가 잘못된 압력을 감지할 수 있습니다. 흡기 매니폴드 및 관련 호스류의 균열 또는 손상 여부를 육안 점검하거나 연막 테스트를 통해 누설 여부를 확인할 수 있습니다.

정확한 진단을 위한 감별 진단:

• 산소 센서: OBD 스캐너를 통해 산소 센서 관련 특정 고장 코드를 확인하여 맵센서 고장과 구분합니다.
• 흡기 매니폴드 누설: 흡기 매니폴드 및 관련 호스류의 균열 또는 손상 여부를 육안으로 점검하고, 필요한 경우 연막 테스트를 실시하여 누설 부위를 찾아냅니다.
• 스로틀 바디: OBD 스캐너로 스로틀 바디 관련 고장 코드를 확인하고, 스로틀 바디의 실제 작동 상태를 점검하여 이상 여부를 판단합니다.

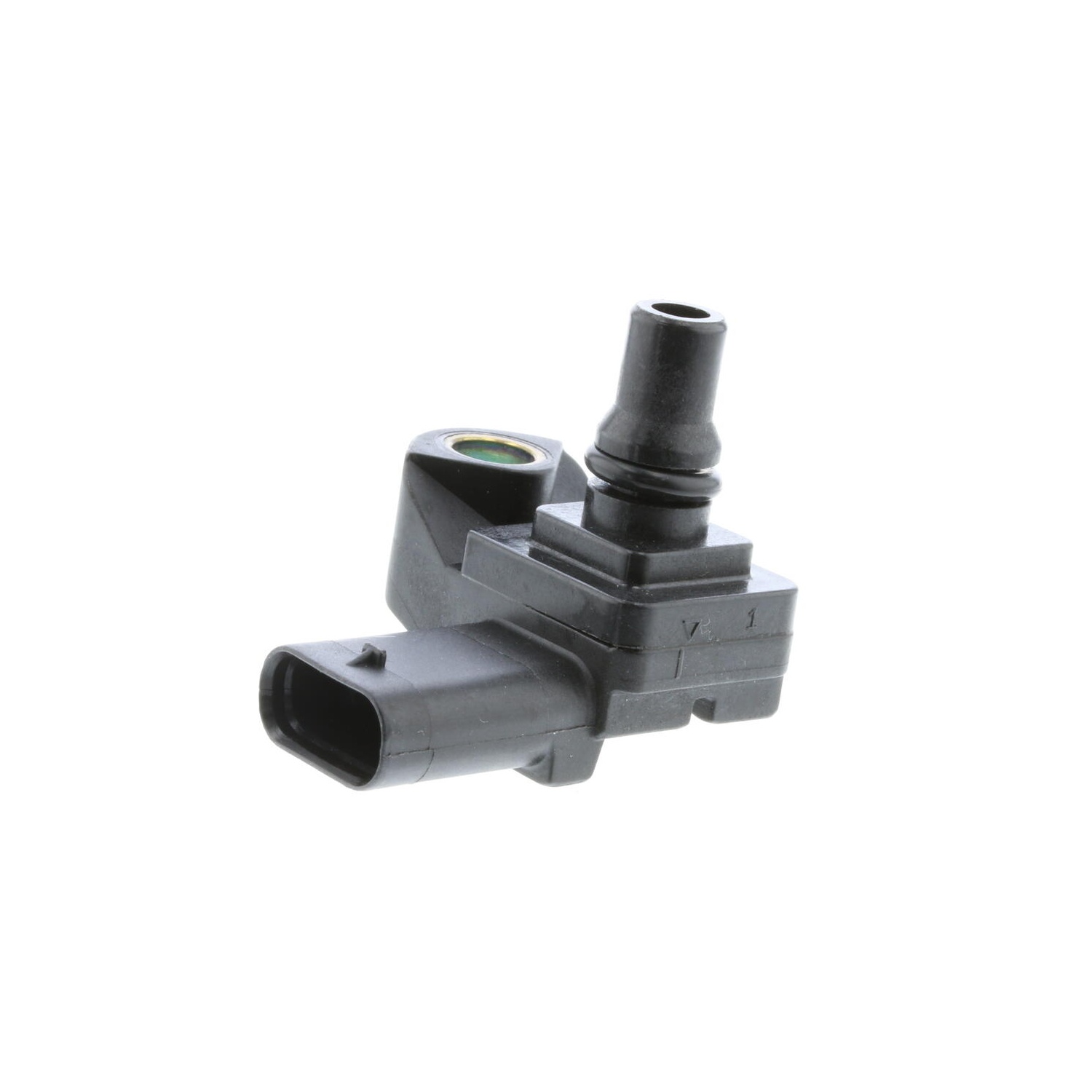

특히 MINI Cooper D, 컨트리맨 D, 페이스맨 D, Cooper SD 등 여러 MINI 모델에 사용되는 순정 OEM 맵센서 품번 13628570118을 교체하실 때는 위 연관 부품들도 함께 점검하여 불필요한 재수리를 방지하는 것이 현명합니다.

맵센서 구매 시 꼭 알아둘 점

맵센서를 구매하실 때는 반드시 차대번호 조회가 필수입니다. 동일한 MINI 모델이라 할지라도 연식이나 세부 트림에 따라 장착되는 부품이 다를 수 있기 때문입니다. 정확한 부품을 확인하지 않고 구매하면 장착 불가 또는 오작동의 원인이 될 수 있으니, 이 점을 꼭 명심하시기 바랍니다. 맵센서는 좌우전후 구분이 없는 부품입니다.
