아우디 릴레이 고장, 시동 불량부터 주행 중 시동 꺼짐까지

“시동이 안 걸려요”, “키를 돌려도 아무 반응이 없어요”, “주행 중에 시동이 갑자기 꺼져요”, “에어컨이 시원하지 않아요”, “엔진 온도가 너무 높아요”. 아우디 A6 3.0 TDI, TT 2.0 TFSI, A4 2.0 TDI, A7 3.0 TDI 오너분들 중 이런 경험을 하셨다면, 차량 내 릴레이 문제일 가능성이 높습니다. 릴레이는 전기 회로를 열고 닫아 전류의 흐름을 제어하는 중요한 전기 기계식 스위치로, 이 작은 부품 하나가 차량의 핵심 기능을 좌우할 수 있습니다. 특히 아우디 A4 8K2 (B8) 모델의 ECM 릴레이는 엔진룸 플라스틱 커버 아래에 위치하여 물 유입으로 인한 부식 문제가 자주 보고되는 등, 특정 위치의 릴레이는 더욱 세심한 관리가 필요합니다.

고장코드 P0687 해설: ECM/PCM 전원 릴레이 제어 회로 높음

진단기에 P0687 코드가 떴다면, 이는 ECM/PCM 전원 릴레이 제어 회로에 비정상적으로 높은 전압이 감지되었음을 의미합니다. 이 고장코드는 주로 엔진 제어 모듈(ECM) 또는 파워트레인 제어 모듈(PCM)의 전원 공급과 관련된 릴레이에 문제가 생겼을 때 나타납니다. 이 코드가 확인되었다면, ECM 릴레이 자체의 불량, 릴레이 회로 내의 배선 문제(단선, 단락, 접촉 불량), 또는 드물게는 ECM/PCM 자체의 고장을 의심해 볼 수 있습니다. 시동 불량이나 주행 중 시동 꺼짐과 같은 심각한 증상으로 이어질 수 있으므로 즉시 점검이 필요합니다.

릴레이, 차량 전기의 지휘자

릴레이는 차량의 다양한 전기 부품에 전원을 공급하거나 차단하는 역할을 합니다. 작은 전류로 큰 전류를 제어할 수 있어, 운전자가 스위치를 조작하면 릴레이가 해당 부품에 전기를 공급하거나 끊어주는 방식으로 작동합니다. 예를 들어, 시동을 걸 때, 연료 펌프를 작동시킬 때, 에어컨 컴프레서를 켤 때, 냉각 팬을 돌릴 때 등 차량의 핵심 기능에 필수적으로 관여합니다. 연료 펌프 릴레이의 경우, 연료 펌프 어셈블리 근처에 위치하거나, 일부 모델에서는 릴레이가 아닌 모듈 형태로 존재할 수도 있습니다.

릴레이 고장 시 나타나는 주요 증상과 위험성

• 시동 불량 또는 시동 지연 (심각도 4/5, 즉시 점검)

  고객 표현: “시동이 안 걸려요”, “키를 돌려도 아무 반응이 없어요”, “시동이 한 번에 안 걸려요”

  발생 시점: 시동 시

  방치 시 위험: 차량 운행이 불가능해지며, 배터리 방전이나 스타터 모터 과부하로 이어질 수 있습니다.

  원인: 스타터 릴레이 또는 ECM(엔진 제어 모듈) 릴레이 불량 시 시동 회로에 전원이 공급되지 않아 시동이 걸리지 않습니다.

• 주행 중 시동 꺼짐 또는 출력 저하 (심각도 4/5, 즉시 점검)

  고객 표현: “주행 중에 시동이 갑자기 꺼져요”, “차가 가끔 힘을 잃고 멈춰요”, “주행 중 울컥거림”

  발생 시점: 주행 중

  방치 시 위험: 예상치 못한 시동 꺼짐으로 인해 사고 위험이 있으며, 연료 공급 문제로 다른 부품 손상 가능성이 있습니다.

  원인: 연료 펌프 릴레이 불량 시 연료 펌프에 전원 공급이 불안정해져 주행 중 시동이 꺼지거나 출력이 저하될 수 있습니다.

• 에어컨 작동 불량 (찬 바람 안 나옴) (심각도 2/5, 빠른 점검 권장)

  고객 표현: “에어컨이 시원하지 않아요”, “찬 바람이 안 나와요”, “에어컨을 켜도 바람만 나와요”

  발생 시점: 에어컨 작동 시

  방치 시 위험: 여름철 운전 시 불편함이 커지며, 에어컨 시스템의 다른 부품에 무리를 줄 수 있습니다.

  원인: 에어컨 릴레이 불량 시 에어컨 컴프레서에 전원이 공급되지 않아 찬 바람이 나오지 않을 수 있습니다.

• 냉각 팬 작동 불량 (과열) (심각도 5/5, 즉시 정지)

  고객 표현: “엔진 온도가 너무 높아요”, “냉각 팬이 안 돌아요”, “차량 과열 경고등이 떠요”

  발생 시점: 엔진 작동 중, 정차 중

  방치 시 위험: 엔진 과열로 인해 엔진 헤드 변형, 개스킷 손상 등 심각한 엔진 손상을 초래할 수 있습니다.

  원인: 냉각 팬 릴레이 불량 시 냉각 팬이 제대로 작동하지 않아 엔진 과열을 유발할 수 있습니다.

릴레이 고장의 주요 원인

아우디 차량의 릴레이 고장은 여러 원인으로 발생할 수 있지만, 특히 다음과 같은 문제가 흔하게 보고됩니다.

• 내부 접점 부식 또는 마모: 릴레이 내부의 전기 접점이 시간이 지남에 따라 부식되거나 마모되어 전류 흐름이 원활하지 않게 됩니다. 이는 아우디 차량에서 흔히 발생하는 고장 원인 중 하나입니다.
• 코일 단선 또는 단락: 릴레이의 코일이 끊어지거나(단선) 합선(단락)되면 릴레이가 정상적으로 작동하지 못합니다.
• 수분 유입으로 인한 손상: 특히 엔진룸 등 외부에 노출된 릴레이의 경우, 물이 유입되어 내부 회로가 손상되거나 부식될 수 있습니다. 아우디 A4 8K2 (B8) 모델의 ECM 릴레이처럼 특정 위치는 이러한 문제에 취약합니다.
• 과도한 전류 또는 전압으로 인한 손상: 차량의 전기 시스템에 과도한 전류나 전압이 흐르면 릴레이가 손상될 수 있습니다.

릴레이 자가 진단 방법

릴레이 문제는 전문 장비 없이도 어느 정도 자가 진단이 가능합니다.

• 릴레이 위치 확인 및 육안 검사: 릴레이가 위치한 퓨즈박스 등을 열어 릴레이 주변에 부식 흔적, 탄 흔적, 또는 릴레이 하우징의 손상 여부를 육안으로 확인합니다.
• 동일 규격의 다른 릴레이와 교체 테스트: 차량 내에는 동일한 규격의 릴레이가 여러 개 사용되는 경우가 많습니다. 중요도가 낮은 다른 릴레이와 바꿔 끼워 문제가 해결된다면 해당 릴레이의 불량으로 판단할 수 있습니다. (단, 중요도가 낮은 릴레이로 교체해야 합니다.)
• 멀티미터를 이용한 릴레이 단자 전압 및 저항 측정: 멀티미터를 사용하여 릴레이의 단자별 전압 및 저항 값을 측정하여 정상 범위 밖의 수치가 나오면 릴레이 불량을 의심할 수 있습니다. 이는 기본적인 전기 지식이 필요합니다.

릴레이 교체 주기, 공임 및 작업 난이도

릴레이는 특정 교체 주기가 정해져 있지 않으며, 고장 시 교환하는 것이 원칙입니다.

• 작업 난이도: 퓨즈박스 내에 위치한 릴레이는 비교적 쉽게 접근 가능하며, 교체 시 특별한 도구가 필요하지 않은 경우가 많아 DIY 사례도 있습니다. 하지만 ECM 릴레이처럼 접근이 어려운 위치에 있거나 주변 부품을 탈거해야 하는 경우 전문가의 도움이 필요합니다.
• 공임: 단일 릴레이 교환의 경우 약 5~10만원(약 0.5~1시간) 정도의 공임이 발생합니다. 만약 ECM 릴레이처럼 주변 부품 탈거가 필요한 경우, 공임은 약 10~20만원(약 1~2시간)으로 증가할 수 있습니다.

함께 점검할 부품 및 감별 진단

릴레이 고장 증상은 다른 부품의 문제와 유사하게 나타날 수 있으므로, 정확한 진단을 위해 다음 부품들을 함께 점검하고 감별 진단하는 것이 중요합니다.

• 퓨즈: 릴레이 고장 시 퓨즈도 함께 단선될 수 있으며, 퓨즈 단선이 릴레이 고장 증상과 유사할 수 있습니다. 릴레이 점검 전 퓨즈 상태를 확인하는 것이 좋습니다.
• 배터리: 시동 불량 증상은 배터리 방전과 유사할 수 있습니다. 배터리 전압을 측정하고, 점프 스타트 시 시동 여부를 확인하여 감별할 수 있습니다. 릴레이 불량 시에는 점프 스타트에도 시동이 걸리지 않을 수 있습니다. 릴레이 고장으로 인해 배터리 방전이 가속화될 수도 있습니다.
• 스타터 모터: 스타터 릴레이 고장과 유사한 시동 불량 증상을 보일 수 있습니다. 릴레이 교체 후에도 동일 증상이 발생한다면 스타터 모터 자체의 고장 가능성을 진단해야 합니다.
• 연료 펌프: 연료 펌프 릴레이 고장 시 연료 펌프 자체의 문제와 유사한 증상을 보일 수 있습니다. 연료 압력 테스트나 연료 펌프 작동 소리 확인을 통해 감별 진단이 가능합니다. 릴레이 교체 후에도 동일 증상이 발생한다면 연료 펌프 불량 가능성이 있습니다.

정확한 부품 구매를 위한 VIN 조회 필수

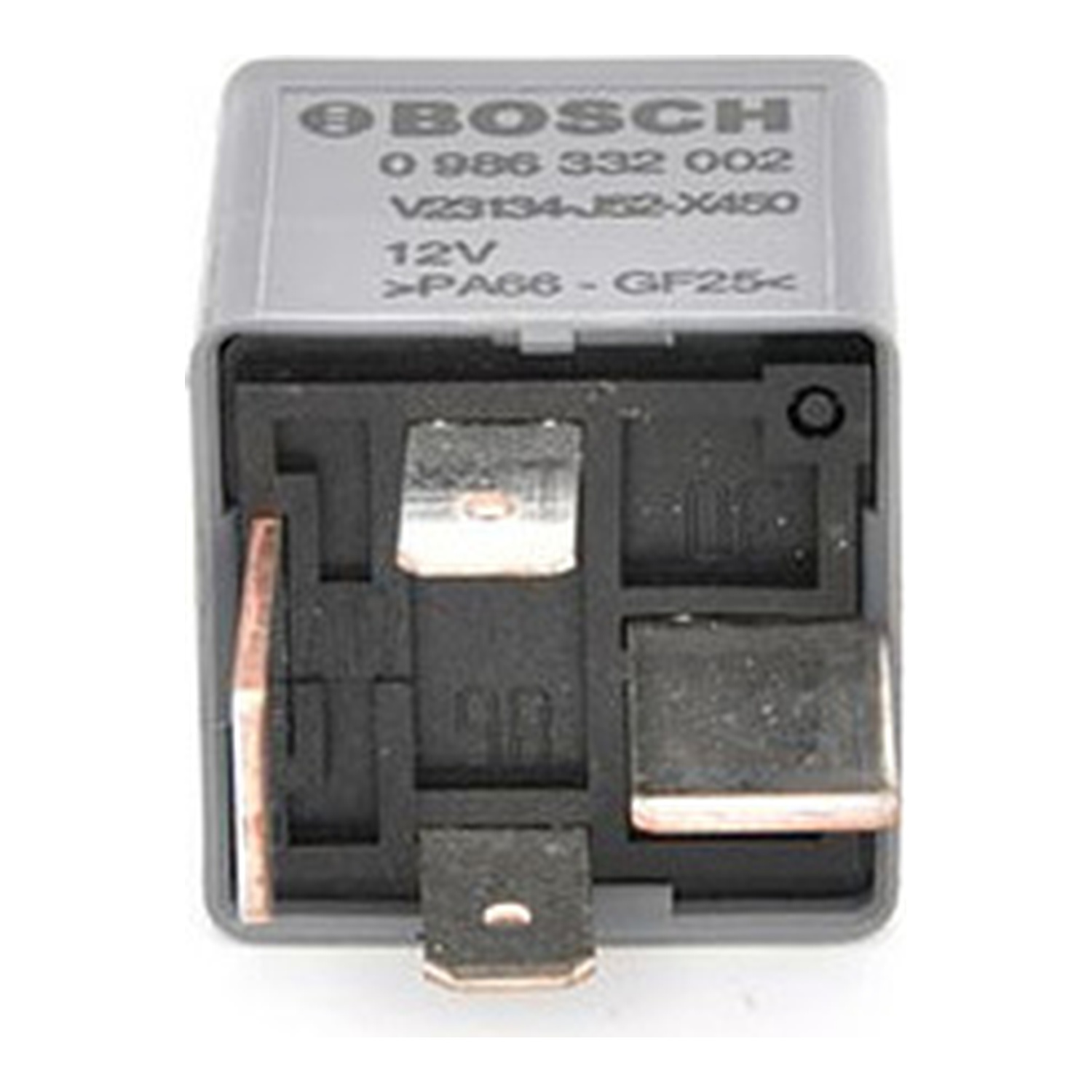

아우디 차량에는 다양한 종류의 릴레이가 여러 곳에 사용됩니다. 따라서 정확한 부품 구매를 위해서는 반드시 차량의 VIN(차대번호) 조회를 통한 순정 부품 번호 확인이 가장 확실합니다. 예를 들어, 아우디의 특정 릴레이 순정 OEM 품번은 4H0951253과 같이 여러 종류가 있을 수 있습니다. 육안으로 비슷해 보여도 미세한 규격 차이로 인해 호환되지 않거나 추가적인 문제를 일으킬 수 있으니, 반드시 전문가의 도움을 받거나 정확한 부품 번호를 확인하여 구매하시길 바랍니다.
