체크 엔진 경고등과 P0024 코드, 무엇을 의미할까요?

벤츠 차량 운행 중 계기판에 체크 엔진 경고등이 점등되고, 진단기에서 P0024 고장 코드가 확인되었다면 배기 캠샤프트 위치 'B' - 타이밍 오버 어드밴스드 또는 시스템 성능 (뱅크 2) 문제를 의심해 볼 수 있습니다. 이 코드는 주로 캠샤프트의 밸브 타이밍 제어 시스템에 이상이 있음을 나타내며, 캠샤프트 마그넷 또는 그에 전원을 공급하고 신호를 주고받는 캠샤프트 커넥터 케이블에 문제가 발생했을 때 자주 발생합니다. 특히, 벤츠 M111 엔진에서는 캠샤프트 마그넷의 오일 누유와 이로 인한 커넥터 케이블 손상이 이 코드의 주요 원인이 될 수 있습니다. 순정 OEM 품번 2711502733에 해당하는 이 케이블은 단순한 전선 이상의 중요한 역할을 합니다.

벤츠 M111 엔진의 고질병, 캠샤프트 커넥터 케이블은 무엇인가요?

"엔진룸에 오일이 보여요", "주차 후 바닥에 오일 자국이 있어요", "차가 울컥거려요" 또는 "시동이 잘 안 걸려요"와 같은 증상을 벤츠 E200 Komp, SLK200 Komp, C200 Komp, SLK230 Komp 등 M111 엔진이 장착된 차량에서 겪고 계신가요? 이러한 증상들은 캠샤프트 커넥터 케이블 문제와 깊은 연관이 있을 수 있습니다.

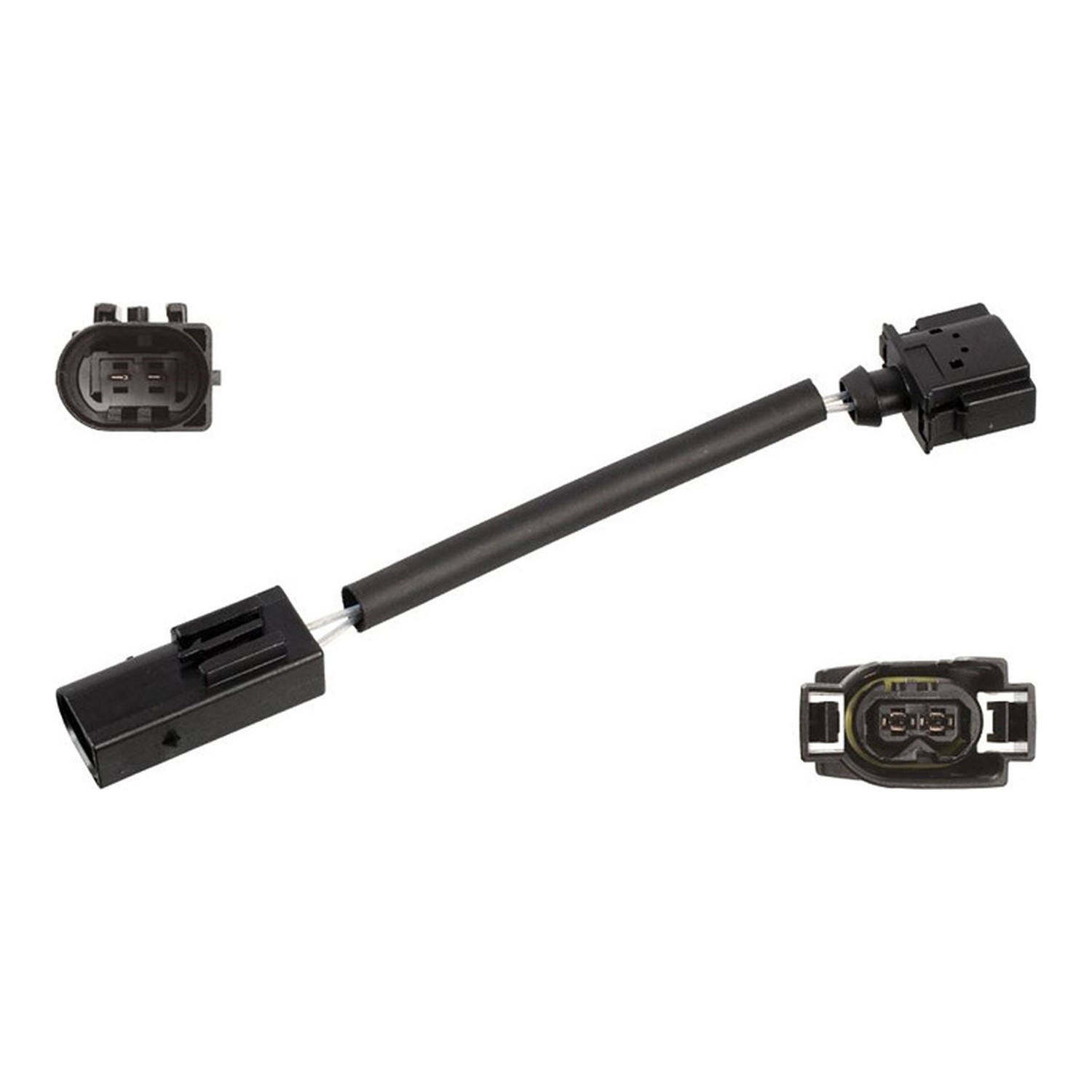

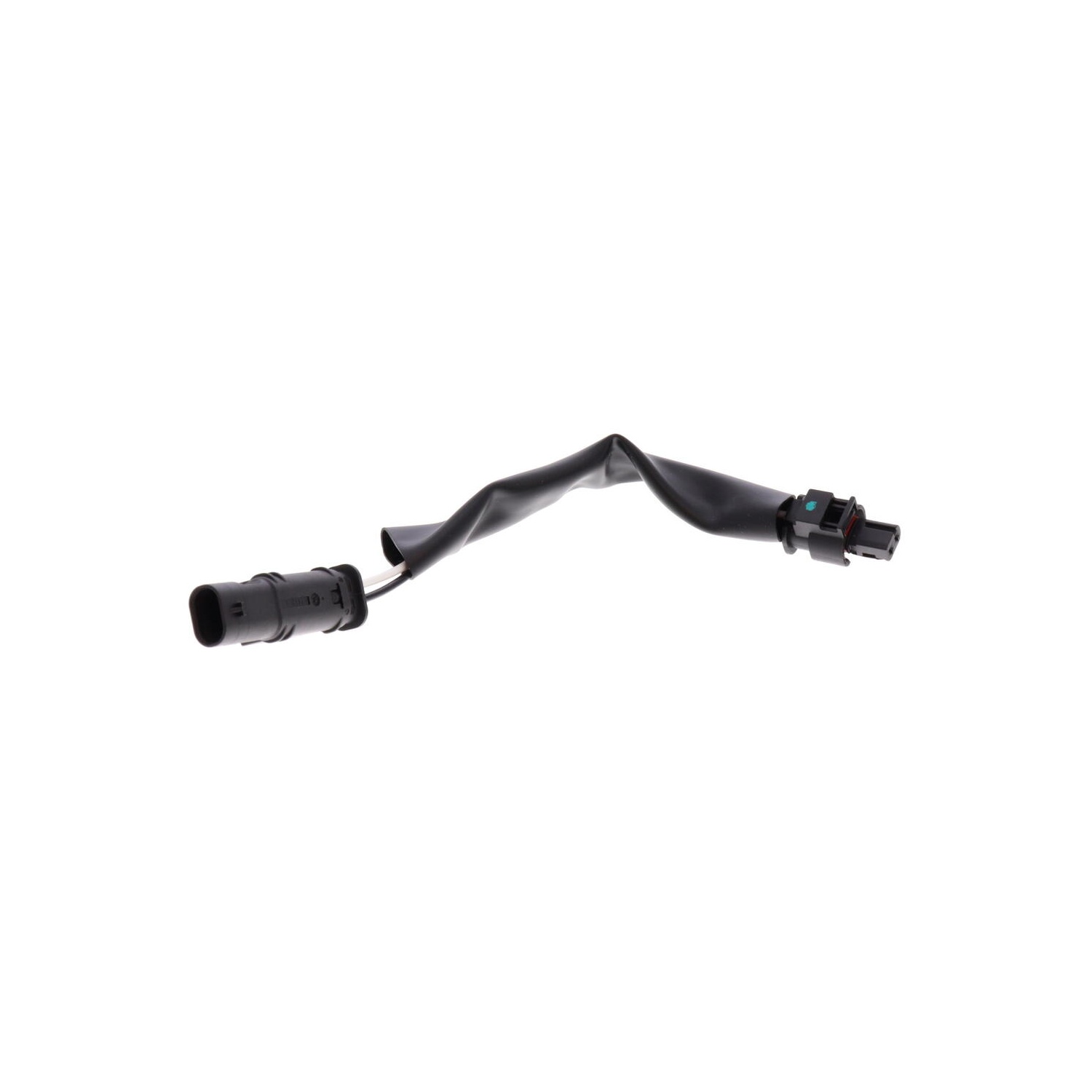

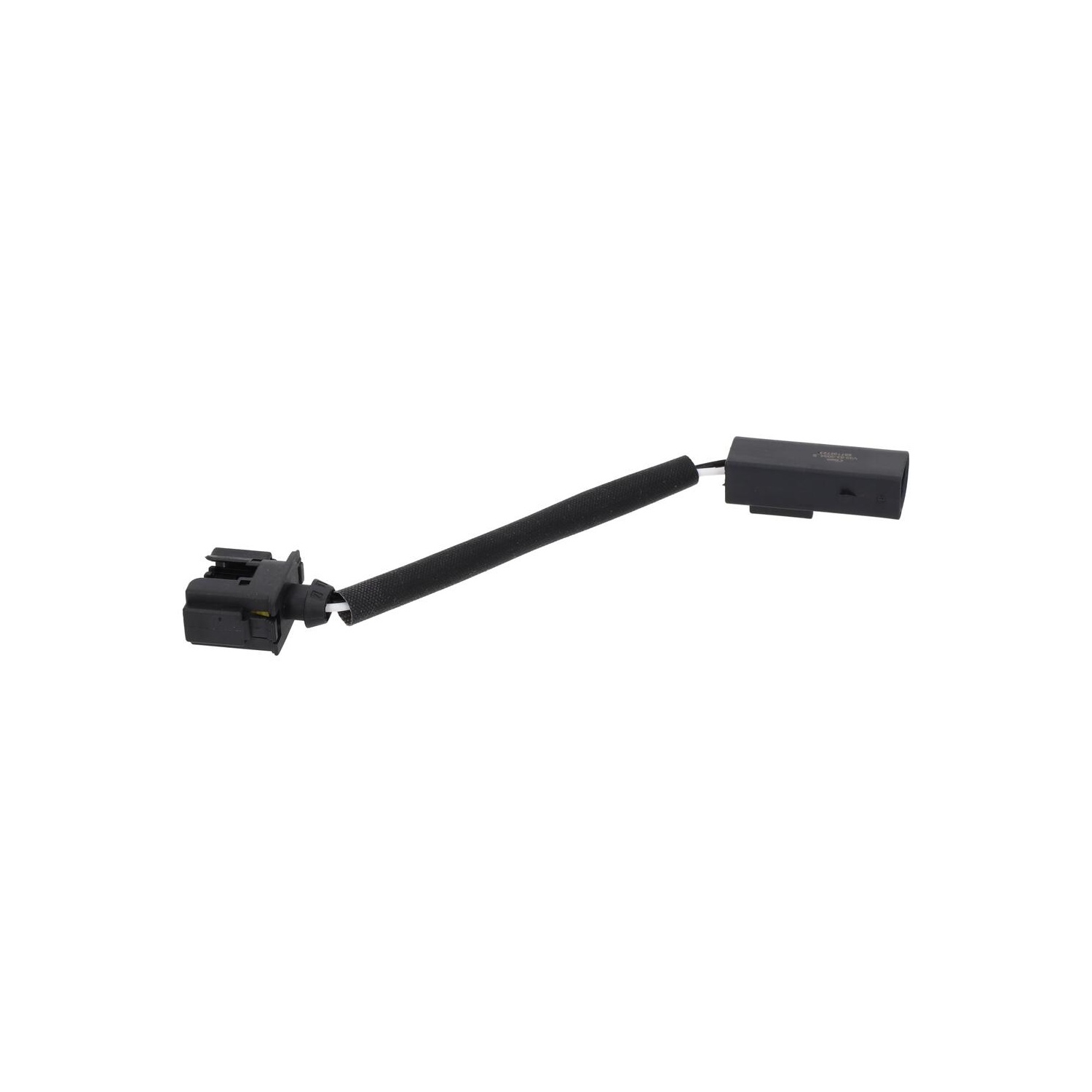

캠샤프트 커넥터 케이블은 캠샤프트 마그넷에 전원을 공급하고 신호를 주고받아 캠샤프트의 각도를 정밀하게 제어하며, 엔진 밸브 타이밍을 최적화하는 핵심적인 역할을 합니다. 하지만 M111 엔진의 고질병 중 하나로, 캠샤프트 마그넷에서 오일이 누유되어 이 커넥터 케이블을 타고 ECU(엔진 컨트롤 유닛) 또는 TCU(변속기 컨트롤 유닛)까지 유입될 수 있습니다. 오일이 ECU/TCU까지 유입되면 변속기 오작동, 변속 충격, 시동 불량 등 심각한 문제를 야기할 수 있어 각별한 주의가 필요합니다.

캠샤프트 커넥터 케이블 불량 시 나타나는 주요 증상들

캠샤프트 커넥터 케이블에 문제가 생기면 다양한 증상이 나타날 수 있으며, 이를 방치할 경우 더 큰 비용과 위험을 초래할 수 있습니다.


• 엔진 오일 누유: "엔진룸에 오일이 보여요", "주차 후 바닥에 오일 자국이 있어요", "엔진에서 오일 새는 냄새가 나요"와 같은 고객 표현이 흔합니다. 주행 중이든 정차 중이든 발생할 수 있으며, 심각도 3/5로 빠른 점검이 권장됩니다. 누유된 오일이 주변 부품을 오염시키고, 전기 계통으로 유입될 경우 더 큰 고장으로 이어질 수 있습니다.

• 변속 충격 또는 변속 이상: "차가 울컥거려요", "변속이 잘 안 돼요", "변속기가 3단에 고정돼요" 등의 증상이 주행 중 변속 시 나타납니다. 심각도 4/5로 즉시 점검이 필요하며, 방치 시 변속기 손상 및 주행 중 위험 상황을 초래할 수 있습니다. 이는 누유된 오일이 커넥터 케이블을 통해 TCU(변속기 컨트롤 유닛)로 유입되어 변속기 제어에 문제가 발생하기 때문입니다.

• 시동 불량 또는 시동 지연: "시동이 잘 안 걸려요", "시동이 한참 걸려요", "크랭킹만 되고 시동이 안 걸려요"와 같이 시동 시 문제가 발생합니다. 심각도 4/5로 즉시 점검이 필요하며, 차량 운행이 불가능해질 수 있습니다. 캠샤프트 위치 센서의 오작동으로 ECU가 정확한 캠샤프트 위치를 파악하지 못해 연료 분사 및 점화 타이밍에 문제가 생길 수 있기 때문입니다.

• 엔진 부조 및 출력 저하: "엔진이 떨어요", "차가 힘이 없어요", "가속이 둔해요" 등의 증상이 아이들링 시나 가속 시 나타납니다. 심각도 3/5로 빠른 점검이 권장되며, 방치 시 연비 저하 및 엔진 성능 저하가 지속되며, 장기적으로 엔진에 무리를 줄 수 있습니다. 캠샤프트 마그넷의 오작동으로 밸브 타이밍 제어가 원활하지 않아 엔진 효율이 떨어지고 부조 현상이 발생합니다.

고장의 핵심 원인과 간단한 자가진단 방법

이러한 증상들의 주요 원인은 다음과 같습니다.


• 캠샤프트 마그넷 내부 오일 씰의 노후 및 경화로 인한 오일 누유 (M111 엔진에 흔한 고질병입니다).

• 누유된 오일이 커넥터 케이블 내부로 유입되어 배선이 손상되는 경우 (역시 이 차량에 흔합니다).

• 캠샤프트 커넥터 케이블 자체의 절연 불량 또는 단선.

자가진단 방법:


• 엔진룸 육안 점검: 캠샤프트 마그넷 주변 및 커넥터 케이블에 오일 누유 흔적이 있는지 확인해 보세요. 오일이 묻어 있다면 이상 신호입니다.

• 계기판 경고등 확인: 체크 엔진 경고등이 점등되어 있는지 확인합니다.

정비 시기, 예상 공임 및 작업 난이도

캠샤프트 커넥터 케이블은 고장이 발생했을 때 즉시 교환하는 것이 원칙입니다. 정비소에서 작업하는 것이 일반적이며, 작업 난이도는 '보통' 수준입니다. 엔진룸 내부 작업으로 접근성이 좋지 않을 수 있으며, 오일 누유 부위 확인 및 세척 작업이 추가로 필요할 수 있습니다.

예상 공임: 캠샤프트 마그넷 및 커넥터 케이블 교환 (오일 누유 수반 시) 작업은 약 15~30만원 수준이며, 작업 시간은 약 1~2시간 정도 소요될 수 있습니다. 이는 정비소별로 상이할 수 있습니다.

함께 점검해야 할 연관 부품과 감별 진단

캠샤프트 커넥터 케이블 문제 진단 시, 관련된 다른 부품들도 함께 점검하여 정확한 원인을 파악하고 재발을 방지하는 것이 중요합니다.


• 캠샤프트 마그넷 (어드저스터 마그넷): 캠샤프트 커넥터 케이블과 직접 연결되며, 오일 누유의 근본 원인이 될 수 있으므로 필수로 함께 점검하고 필요시 교환해야 합니다.

• 캠샤프트 위치 센서: 캠샤프트 마그넷과 함께 밸브 타이밍 제어에 관여하며, 유사 증상을 유발할 수 있으므로 상태 확인 후 필요시 교환합니다.

• 엔진 오일: 누유로 인해 엔진 오일량이 부족해질 수 있으므로 상태 확인 후 보충 또는 교환이 필요할 수 있습니다.

• ECU (엔진 컨트롤 유닛) / TCU (변속기 컨트롤 유닛): 오일이 유입될 경우 손상될 수 있어 반드시 점검이 필요합니다.

감별 진단:


• 캠샤프트 위치 센서와의 차이: 캠샤프트 커넥터 케이블은 주로 오일 누유와 관련된 문제를 일으키며, 오일이 ECU/TCU로 유입될 경우 변속기 관련 증상이 동반될 수 있습니다. 캠샤프트 위치 센서는 주로 엔진 타이밍 자체의 오류로 인한 문제를 유발합니다.

• 밸브 커버 가스켓 누유와의 차이: 밸브 커버 가스켓 누유는 주로 엔진 상부에서 오일이 새는 반면, 캠샤프트 커넥터 케이블 관련 누유는 캠샤프트 마그넷 주변에서 시작됩니다.

정확한 부품 구매를 위한 조언

캠샤프트 커넥터 케이블은 엔진 전면에 장착되는 부품입니다. 부품 구매 시 정확한 부품 확인을 위해 차량의 VIN(차대번호) 조회가 강력히 권장됩니다. 같은 모델이라도 연식이나 세부 사양에 따라 부품이 다를 수 있으므로, 반드시 차대번호를 통해 본인 차량에 맞는 부품을 확인하여 구매하시길 바랍니다.
