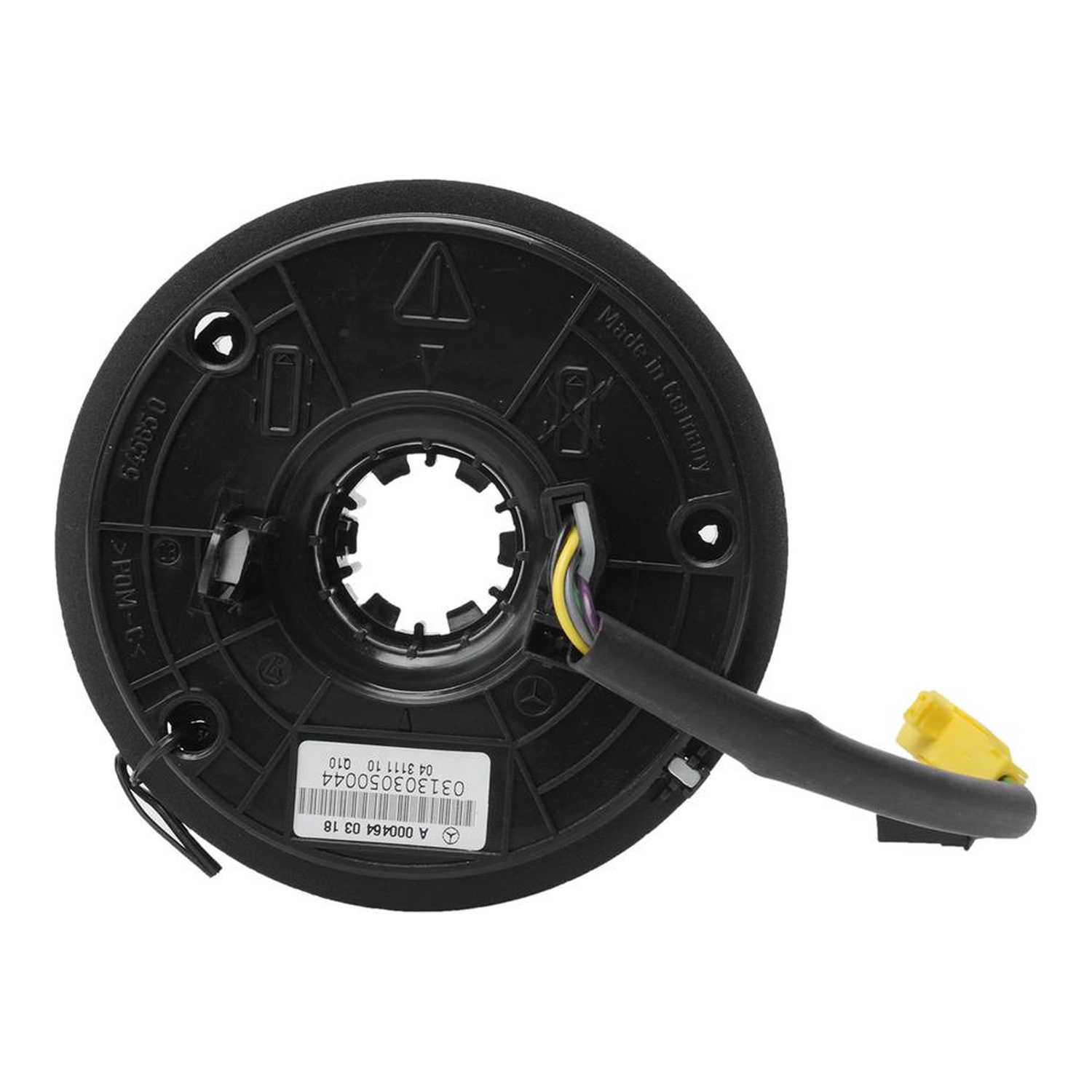

벤츠 클럭 스프링, 어떤 부품인가요?

메르세데스-벤츠 E350, S500, E200 Komp, E280 등 다양한 모델에서 핸들 관련 이상 증상을 겪으신다면 ‘클럭 스프링’ 고장을 의심해볼 수 있습니다. 에어백 경고등 점등, 핸들 리모컨 먹통, 경음기 작동 불량 등이 대표적입니다.

클럭 스프링은 스티어링 휠 내부의 에어백, 혼, 각종 리모컨 버튼 등 전자 장치에 지속적인 전기 연결을 제공하여 핸들이 회전해도 배선이 꼬이지 않도록 하는 핵심 부품입니다. 특히 W164 ML350 모델의 경우 스티어링 각도 센서(SAS) 및 컨트롤 스토크와 통합된 스티어링 컬럼 모듈(SCM) 형태로 제공됩니다. 또한, 2012-2018년식 메르세데스-벤츠 일부 모델에서는 스티어링 컬럼 접지 불량으로 인한 리콜이 있었는데, 이는 클럭 스프링 고장과 함께 운전석 에어백 오작동 위험을 야기하며 SRS 경고등 점등이 주요 증상이었습니다.

클럭 스프링 고장 시 나타나는 증상들

클럭 스프링 고장은 운전 편의를 넘어 안전에 직결될 수 있으므로, 아래 증상 발생 시 즉시 점검이 필요합니다.


• 에어백 경고등 점등 (SRS 경고등)
      고객 표현: "에어백 경고등이 떴어요", "SRS 경고등이 들어와요"
      발생 시점: 시동 시, 주행 중
      심각도: 5/5 (즉시 점검 필요)
      방치 시 위험: 운전석 에어백이 작동하지 않아 충돌 시 심각한 부상 위험이 있습니다.
      원인: 클럭 스프링 내부 배선 단선으로 에어백 모듈과의 전기적 연결이 끊어지면서 경고등이 점등됩니다.

• 핸들 리모컨 작동 불량
      고객 표현: "핸들 버튼이 안 먹어요", "오디오 조절이 안 돼요", "크루즈 컨트롤이 안 돼요"
      발생 시점: 항상, 간헐적으로
      심각도: 2/5 (빠른 점검 권장)
      방치 시 위험: 편의 기능 사용 불편 및 다른 전기적 문제로 이어질 수 있습니다.
      원인: 핸들 리모컨 버튼(오디오, 크루즈 컨트롤, 전화 등)에 전기 신호를 전달하는 클럭 스프링 고장 시 작동 불량이 발생합니다.

• 혼(경음기) 작동 불량
      고객 표현: "빵빵이가 안 돼요", "경적 소리가 안 나요", "혼이 간헐적으로 울려요"
      발생 시점: 항상, 간헐적으로
      심각도: 4/5 (빠른 점검 권장)
      방치 시 위험: 위급 상황 시 경적을 울릴 수 없어 안전에 문제가 발생할 수 있습니다.
      원인: 혼에 전원을 공급하는 클럭 스프링의 전기적 연결 문제로 작동 불량이 발생합니다.

• 스티어링 휠 회전 시 소음 발생
      고객 표현: "핸들 돌릴 때 딱딱 소리가 나요", "핸들에서 긁히는 소리가 나요", "핸들 돌릴 때 뻑뻑해요"
      발생 시점: 핸들을 돌릴 때
      심각도: 3/5 (빠른 점검 권장)
      방치 시 위험: 내부 케이블 손상 심화, 조향감 저하로 운전 불편을 초래합니다.
      원인: 클럭 스프링 내부 리본 케이블 손상 또는 플라스틱 하우징 파손 시 마찰음이나 소음이 발생할 수 있습니다.

클럭 스프링 고장의 주요 원인

클럭 스프링은 지속적인 회전에 노출되는 부품인 만큼, 여러 원인으로 고장이 발생할 수 있습니다.


• 내부 리본 케이블 마모 및 단선: 벤츠 E클래스, S클래스 등 해당 차량에서 흔히 발생하는 고장 원인입니다. 지속적인 회전으로 케이블이 마모되거나 끊어지면서 전기적 연결이 단절됩니다.

• 스티어링 휠 과도한 회전으로 인한 손상: 과도한 조향 시 내부 케이블에 무리가 가해져 손상될 수 있습니다.

• 습기 또는 물 유입으로 인한 절연 파괴: 차량 내부로 습기나 물이 유입될 경우 내부 절연이 파괴되어 오작동을 일으킬 수 있습니다.

• 커넥터 접촉 불량: 클럭 스프링과 연결되는 전기 커넥터의 접촉 불량으로 전기 신호 전달에 문제가 발생할 수 있습니다.

클럭 스프링 고장, 이렇게 자가진단 해보세요

정비소 방문 전, 간단한 자가진단을 통해 클럭 스프링 고장 여부를 가늠해 볼 수 있습니다.


• 계기판 경고등 확인: 시동 시 또는 주행 중 에어백(SRS) 경고등, ESP, ABS, 트랙션 컨트롤 경고등 점등 여부를 확인합니다.

• 핸들 버튼 작동 여부 확인: 오디오, 크루즈 컨트롤, 전화 등 핸들 리모컨의 모든 버튼이 정상 작동하는지 확인합니다.

• 혼(경음기) 작동 여부 확인: 경음기가 정상적으로 작동하는지, 아예 소리가 나지 않거나 간헐적으로 울리는지 확인합니다.

클럭 스프링 교체 시기, 공임 및 작업 난이도

클럭 스프링은 고장 증상이 발생했을 때 교환하는 부품입니다.


• 작업 난이도: '보통' 수준의 정비 작업으로, 에어백 모듈 탈거 및 스티어링 휠 분리 등 전문적인 작업이 필요합니다. 교체 후 스티어링 각도 센서(SAS) 보정 작업이 필수적으로 동반될 수 있습니다. 전문 진단 장비가 필요하므로 숙련된 정비사에게 맡기셔야 합니다.

• 공임: 클럭 스프링 교환 공임은 약 12만원에서 20만원 사이로 예상되며, 작업 시간은 대략 1.5시간에서 2.5시간 정도 소요됩니다. (부품 가격은 별도)

함께 점검할 연관 부품 및 감별 진단

클럭 스프링 고장 증상은 다른 부품 문제와 혼동될 수 있으므로, 정확한 진단을 위해 연관 부품을 함께 점검하고 감별 진단하는 것이 중요합니다.


• 스티어링 각도 센서 (SAS): 클럭 스프링 모듈에 통합된 경우가 많으며, SAS 고장 시 ESP/ABS/트랙션 컨트롤 경고등이 점등될 수 있습니다. 클럭 스프링 고장 시에는 핸들 리모컨, 혼 작동 불량 등 다른 증상이 동반되는 경우가 많으나, SAS 단독 고장 시에는 주로 주행 안정화 관련 경고등만 점등되는 경향이 있습니다.

• 에어백 모듈: 클럭 스프링 고장으로 에어백 시스템에 문제가 발생할 수 있으므로, 교체 후 에어백 시스템 전반의 상태를 확인하는 것이 좋습니다.

• 고장 코드: 진단 장비로 ‘B1000=SRS 제어 모듈 결함’과 같은 고장 코드가 확인될 수 있습니다.

클럭 스프링 부품 구매 시 주의사항

부품을 직접 구매할 경우, 정확한 부품 선택이 중요합니다.


• 차량 VIN(차대번호) 조회 필수: 정확한 부품 호환성을 위해 반드시 차량의 VIN(차대번호) 조회가 필수적입니다. 연식, 트림, 옵션에 따라 부품 번호가 다를 수 있습니다.

• 열선 스티어링 휠 옵션 유무 확인: 열선 스티어링 휠 옵션 유무에 따라 다른 클럭 스프링 부품이 적용될 수 있으므로, 구매 전 반드시 확인하세요.

• 좌우전후 구분 없음: 클럭 스프링은 좌우전후 구분이 없는 단일 부품입니다.

벤츠 E350, S500, E200 Komp, E280 오너 여러분, 클럭 스프링은 운전의 편의와 안전에 모두 영향을 미치는 중요한 부품입니다. 위 증상들이 나타난다면 지체 없이 전문 정비소를 방문하여 점검받으시길 바랍니다. 정확한 진단과 적절한 정비만이 안전하고 쾌적한 주행을 보장합니다.
