시동을 꺼도 냉각팬이 멈추지 않거나, 엔진이 과열되나요?

랜드로버 레인지로버 이보크 2.2 D, 프리랜더 2.2 SD4, 프리랜더 2.2 TD4, 그리고 레인지로버 이보크 2.0 모델 오너분들 중 "시동을 끄고 나서도 팬이 계속 돌아요", "팬이 멈추지 않고 계속 돌아요", "배터리가 방전돼요" 혹은 반대로 "팬이 작동하지 않아요", "엔진이 과열돼요", "에어컨이 시원하지 않아요" 같은 경험을 해보셨다면, 전동팬 컨트롤유닛 고장을 의심해볼 수 있습니다. 특히 랜드로버 프리랜더 2 (L359) 2.2 SD4 (224DT 엔진) 모델에서 흔히 나타나는 증상입니다. 이 부품은 포드 산하에서 개발되어 볼보와 플랫폼을 공유하는 프리랜더 2세대의 특성상, 일부 부품이 호환되기도 합니다.

전동팬 컨트롤유닛 고장 코드 해설 및 의심 포인트

진단기를 통해 다음과 같은 고장 코드가 감지되었다면, 전동팬 컨트롤유닛의 문제를 시사합니다.

P0480: 냉각팬 1 제어 회로 고장 - 냉각팬을 제어하는 회로에 전기적인 문제가 발생했음을 의미합니다.

P0692: 냉각팬 1 제어 회로 높음 - 냉각팬 제어 회로의 전압이 비정상적으로 높게 감지됨을 의미합니다.

이러한 코드가 감지되었다면, 전동팬 컨트롤유닛 자체의 고장, 컨트롤유닛과 냉각팬 모터 간의 배선 문제, 또는 컨트롤유닛으로 신호를 보내는 ECU나 관련 센서의 오작동 등을 종합적으로 의심하고 점검해야 합니다.

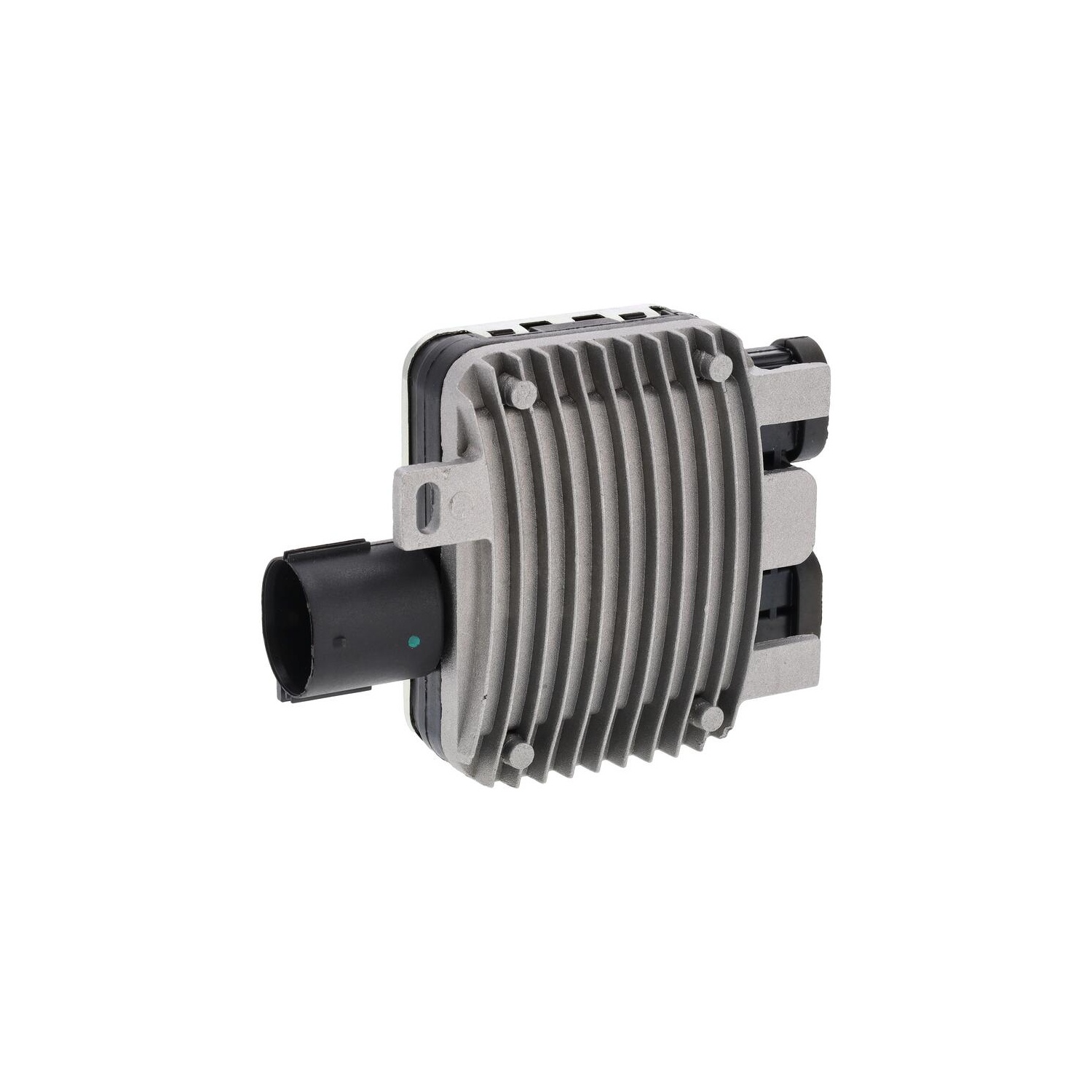

전동팬 컨트롤유닛, 왜 중요한가요?

전동팬 컨트롤유닛은 차량의 핵심 냉각 시스템 중 하나로, 엔진의 온도를 최적의 상태로 유지하고 에어컨 시스템의 효율을 높이는 데 결정적인 역할을 합니다. 이 부품은 엔진 온도 센서와 에어컨 작동 신호를 받아 라디에이터 냉각팬의 작동을 정밀하게 제어합니다. 엔진이 과열되지 않도록 냉각팬을 돌리고, 에어컨 콘덴서의 열을 식혀 시원한 바람을 제공하는 것이 주된 역할입니다. 만약 이 유닛이 고장 나면, 냉각팬이 불필요하게 계속 돌거나 전혀 돌지 않아 심각한 문제를 초래할 수 있습니다.

전동팬 컨트롤유닛 고장, 이런 증상이 나타납니다

전동팬 컨트롤유닛의 고장은 다양한 방식으로 운전자에게 신호를 보냅니다. 증상을 인지하고 적절히 대응하는 것이 중요합니다.

1. 냉각팬이 계속 돌아요 (심각도 4/5 - 즉시 점검)

고객 표현: "시동 끄고 나서도 팬이 계속 돌아요", "팬이 멈추지 않고 계속 돌아요", "배터리가 방전돼요"

발생 시기: 시동을 끈 후에도, 주행 중에도

이유: 전동팬 컨트롤유닛의 고장으로 인해 냉각팬 작동 신호가 계속 유지되어 팬이 멈추지 않을 수 있습니다.

방치 시: 지속적인 팬 작동으로 배터리 방전으로 인한 시동 불능 상태를 초래하며, 팬 모터의 수명 또한 급격히 단축될 수 있습니다.

2. 냉각팬이 안 돌아요 (심각도 5/5 - 즉시 점검)

고객 표현: "팬이 작동하지 않아요", "엔진이 과열돼요", "에어컨이 시원하지 않아요"

발생 시기: 정차 중, 에어컨 작동 시

이유: 전동팬 컨트롤유닛이 냉각팬에 올바른 작동 신호를 보내지 못하여 팬이 작동하지 않을 수 있습니다.

방치 시: 엔진 과열로 이어져 헤드 개스킷 손상, 엔진 블록 균열 등 돌이킬 수 없는 심각한 엔진 손상이 발생할 수 있습니다.

3. 엔진 과열 (심각도 5/5 - 즉시 점검)

고객 표현: "수온 게이지가 올라가요", "엔진 온도가 너무 높아요", "냉각수 끓는 소리가 나요"

발생 시기: 정체 구간 주행 시, 오르막길 주행 시

이유: 전동팬 컨트롤유닛이 냉각팬을 적절히 제어하지 못하여 엔진 냉각이 제대로 이루어지지 않아 과열될 수 있습니다.

방치 시: 엔진 과열로 인한 엔진 손상은 물론, 주행 중 시동 꺼짐이 발생하여 안전에도 치명적인 영향을 줄 수 있습니다.

4. 에어컨 냉기 약화 (심각도 2/5 - 빠른 점검 권장)

고객 표현: "에어컨이 시원하지 않아요", "에어컨을 켜도 바람이 미지근해요"

발생 시기: 에어컨 작동 시, 정차 중

이유: 냉각팬은 에어컨 콘덴서의 열을 식히는 역할도 하므로, 컨트롤유닛 고장으로 팬이 작동하지 않으면 에어컨 냉기 성능이 저하될 수 있습니다.

방치 시: 에어컨 시스템에 과부하가 걸리고 전체적인 효율이 저하됩니다.

전동팬 컨트롤유닛 고장 원인과 자가 진단 방법

전동팬 컨트롤유닛은 다양한 원인으로 고장 날 수 있으며, 자가 진단을 통해 초기 이상 징후를 파악할 수 있습니다.

주요 고장 원인:

• 내부 회로 손상: 이 차량 모델에서 흔히 발생하는 고장 원인 중 하나입니다.
• 과열로 인한 부품 손상: 지속적인 작동 또는 과부하로 인해 유닛 자체가 과열되어 손상될 수 있습니다.
• 배선 문제: 단선이나 접촉 불량 등 배선에 문제가 생겨 신호 전달이 원활하지 않을 수 있으며, 이 또한 이 차량에 흔한 고장 원인입니다.
• 수분 유입으로 인한 부식: 유닛 내부로 수분이 유입되어 부식을 일으켜 기능 저하를 초래할 수 있습니다.

자가 진단 방법:

• 냉각팬 작동 여부 확인: 시동을 건 후 또는 에어컨을 작동시킨 후 냉각팬이 정상적으로 도는지, 혹은 시동을 꺼도 계속 도는지 확인합니다. 비정상적인 작동이 감지되면 이상 신호입니다.
• 엔진 온도 게이지 확인: 주행 중 또는 정차 시 계기판의 엔진 온도 게이지가 비정상적으로 높게 올라가는지 확인합니다. 평소보다 높다면 엔진 과열을 의심해야 합니다.
• OBD 스캐너를 통한 고장 코드 확인: 개인용 OBD 스캐너나 정비소의 진단 장비를 통해 P0480, P0692 등 냉각팬 관련 고장 코드가 감지되는지 확인하는 것이 가장 정확한 방법입니다.

전동팬 컨트롤유닛 교체 주기, 공임, 작업 난이도

전동팬 컨트롤유닛은 정해진 교체 주기가 있는 소모품이라기보다는, 고장 시 즉시 교환해야 하는 부품입니다. 고장 증상이 나타났다면 지체 없이 점검 및 교체를 진행해야 합니다.

작업 난이도:

숙련자의 경우 DIY 사례가 있지만, 라디에이터 팬 어셈블리 탈거가 필요하며 배선 연결 및 진단 장비를 통한 점검이 필수적이므로 일반 운전자가 직접 작업하기에는 다소 어려울 수 있습니다. 전문 정비소에 맡기는 것을 권장합니다.

예상 공임:

• 전동팬 컨트롤유닛 단품 교환: 약 10만원 ~ 20만원 (작업 시간 약 1시간 ~ 2시간)
• 냉각팬 어셈블리 교환 (컨트롤유닛 포함): 약 15만원 ~ 30만원 (작업 시간 약 1.5시간 ~ 3시간)

정확한 공임은 정비소마다 상이할 수 있으며, 추가적인 점검이나 부품 교체가 필요할 경우 비용이 변동될 수 있습니다.

함께 점검해야 할 부품과 감별 진단

전동팬 컨트롤유닛의 고장 증상이 나타날 때, 단순히 컨트롤유닛만의 문제인지 아니면 다른 부품의 영향인지 정확히 감별하는 것이 중요합니다.

연관 부품 (상태 확인 후 점검):

• 냉각팬 모터: 컨트롤유닛 고장으로 팬 모터에 무리가 가거나, 팬 모터 자체 고장으로 인해 컨트롤유닛 오작동처럼 보일 수 있습니다.
• 냉각수 온도 센서: 온도 센서가 잘못된 신호를 ECU로 보내면, ECU는 이를 바탕으로 컨트롤유닛에 부적절한 팬 제어 신호를 보낼 수 있습니다.
• 엔진 컨트롤 모듈 (ECU): ECU에서 냉각팬 컨트롤유닛으로 보내는 신호 자체에 문제가 있을 가능성도 있습니다.
• 냉각팬 릴레이/퓨즈: 릴레이나 퓨즈의 불량으로 냉각팬으로의 전원 공급이 차단되어 팬이 작동하지 않을 수 있습니다.

감별 진단 방법:

• 냉각팬 모터: 진단 장비를 통해 컨트롤유닛에서 팬 모터로의 신호 출력 여부를 확인하고, 팬 모터에 직접 전원을 인가하여 작동 여부를 테스트하여 모터 자체의 고장 여부를 판단합니다.
• 냉각수 온도 센서: 온도 센서의 저항값을 측정하거나 진단 장비를 통해 ECU가 인식하는 온도 값을 확인합니다. 센서 고장 시 ECU에 잘못된 온도 정보를 보내 팬 제어에 영향을 줄 수 있습니다.
• 냉각팬 릴레이/퓨즈: 퓨즈 박스 내 릴레이 및 퓨즈의 육안 검사 및 테스트를 통해 단선이나 소손 여부를 확인합니다.

전동팬 컨트롤유닛 구매 시 주의사항

정확한 부품 교체를 위해서는 올바른 부품을 선택하는 것이 매우 중요합니다. 특히 랜드로버 차량은 연식과 모델에 따라 세부 부품이 다를 수 있으므로 신중하게 확인해야 합니다.

해당 부품의 순정 OEM 품번은 940.0058.03 입니다. 이 품번으로 검색하여 구매하는 경우, 해당 모델에 맞는 부품을 찾을 확률이 높습니다.

가장 확실한 방법은 차량의 차대번호(VIN)를 통해 정확한 부품 호환성을 확인하는 것입니다. 부품 판매처나 전문 정비소에 차대번호를 알려주면 정확한 부품을 안내받을 수 있습니다. 잘못된 부품을 구매하면 장착 불가 또는 정상 작동이 되지 않을 수 있으니 반드시 확인하시기 바랍니다.
